导读：在汽车CAE仿真工程领域，网格质量直接决定了仿真结果的精度与计算效率，而批处理技术则是提升大规模模型处理效率的核心手段。HyperMesh 作为主流的 CAE 前处理平台，具备强大的模型导入、几何清理与网格划分功能，而 ANSA 在复杂曲面网格质量控制、自动化流程定制方面独具优势。

本文将系统讲解如何通过HyperMesh调用 ANSA 实现网格批处理，帮助资深 CAE 工程师构建高效、标准化的前处理流程，适用于汽车车身、底盘等多部件批量网格生成场景。

近日，由笔者独家原创首发的视频课程《HyperMesh二次开发网格批处理核心技术：打破效率瓶颈-解锁仿真自动化新技能》已经在仿真秀官网上架，欢迎工程师朋友、高校学生和老师加入学习计划，详情见后文。

批处理技术的工程价值与协同优势

在汽车研发过程中，CAE 仿真往往需要处理数十甚至上百个零部件模型，传统人工逐一划分网格的方式存在三大痛点：效率低下（单个部件网格处理需数小时）、质量不稳定（人工操作易因经验差异导致网格偏差）、流程不标准（难以统一企业级网格规范）。而 HyperMesh 与 ANSA 的协同批处理技术，可通过自动化脚本调用实现 “一键式” 网格生成，将多部件处理周期从数天缩短至数小时，同时保证网格质量的一致性。

从技术特性来看，二者的协同优势体现在三个方面：

几何处理互补性：HyperMesh 的几何修复模块*surfacemark_duplicate_check、*splinesurface可快速处理导入模型的破面、重叠面问题，为 ANSA 的高精度网格划分奠定基础；
网格算法协同性：ANSA 的六面体网格自动划分算法（如 TetraMesh、HexaMesh 模块）在复杂结构（如发动机缸体、悬架关节）处理上精度更高，HyperMesh 可通过脚本调用其核心算法，避免重复建模；
流程定制灵活性：HyperMesh 的 Tcl/Tk 脚本与 ANSA 的 Python API 可无缝对接，支持工程师根据企业标准（如网格尺寸、单元类型、质量阈值）定制批处理流程，实现从几何导入到网格输出的全自动化。

批处理前期准备：环境配置与文件规范

在启动 HyperMesh 调用 ANSA 的批处理流程前，需完成环境配置与文件规范制定，这是确保批处理稳定性的关键步骤。

（一）软件环境配置

1、版本兼容性确认：需确保 HyperMesh 与 ANSA 版本兼容，建议使用 HyperMesh 2021 及以上版本、ANSA 19.0 及以上版本，避免因 API 接口版本差异导致调用失败。可通过查阅软件官方兼容性手册确认版本匹配性；手册地址如下：

Install_home/help/hwdesktop/hwd/topics/chapter_heads/hyperworks_desktop_reference_guides_r.htm
Install_home_/BETA_CAE_Systems/ansa_v22.1.0/docs/index.html）

2、环境变量设置：在 Windows 系统中，需手动配置 ANSA 的环境变量，具体步骤为：

（1）右键 “此电脑”→“属性”→“高级系统设置”→“环境变量”；

（2）在 “系统变量” 中新建变量 “ANSAPATH”，变量值为 ANSA 安装路径（如 “D:\BETACAE\ANSA_19.0”）；

（3）编辑 “Path” 变量，添加 “% ANSA_PATH%\bin”，确保 HyperMesh 可通过命令行调用 ANSA 执行文件；

3、API 接口测试：打开 HyperMesh，在 Tcl Console 中输入测试命令，在tcl执行bat文件exec “..\\batchmesh_script.bat” args1 args2。执行的bat文件的内容是：

Install_home\\BETA_CAE_Systems\\ansa_v22.1.0\\ansa64.bat -exec "load_script: ‘..\\batchmesh_script.py'"

（其中 “test.py” 为 ANSA 的测试脚本，内容可仅包含打印当前工作路径的代码），若 ANSA 能正常启动并返回脚本执行结果，说明环境配置成功。

（二）输入文件规范

批处理流程的输入文件主要包括几何模型文件（如 CATIA 的.CATPart、UG 的.PRT）与网格参数配置文件，需制定统一规范：

几何模型命名规范：模型文件名需包含部件类型、版本号（如 “BodyFrontV1.0.CATPart”），避免特殊字符（如空格、中文）导致文件导入失败；
几何清理标准：提前在 HyperMesh 中完成几何清理，确保模型无破面（Gap 小于 0.1mm）、无重叠面（Overlap 小于 0.05mm）、无自由边（Free Edge 数量为 0），可通过 HyperMesh 的 autocleanup模块自动检测，清理后的模型导出为几何模型文件（CATIA\IGES\STP\NX等）格式，作为批处理的输入文件；

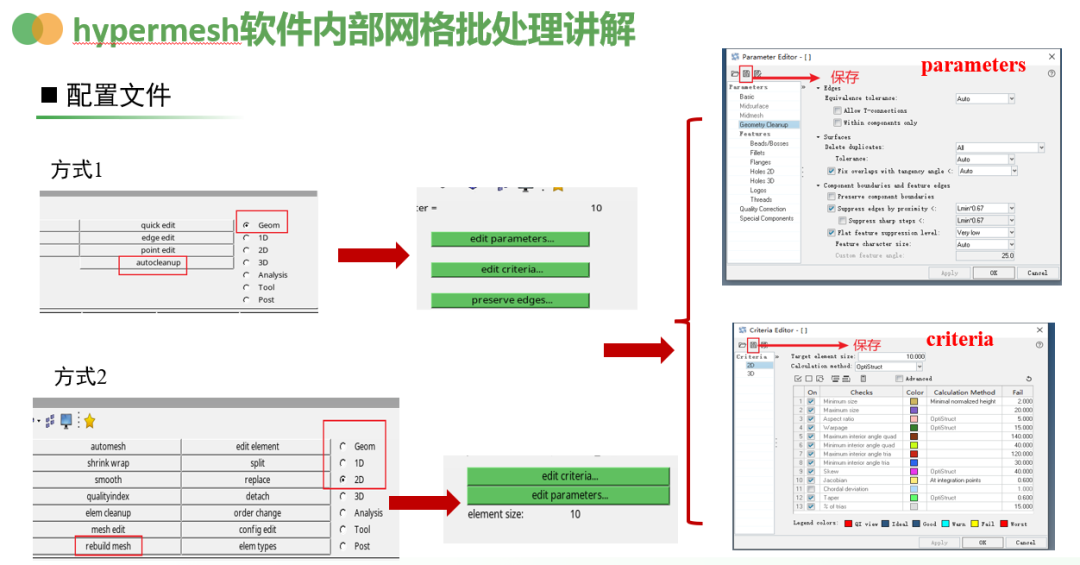

网格参数配置文件：采用 Hypermesh的网格参数文件：*.param 、*.criteria 、ANSA的网格参数文件：*.ansa_mpar 、*.ansa_qual、网格尺寸（如车身外板网格尺寸 20mm、加强件网格尺寸 10mm）、单元类型（如壳单元 S4R、实体单元 C3D8R）、质量阈值（如最小内角大于 30°、最大长宽比小于 5），便于批处理脚本批量读取参数。

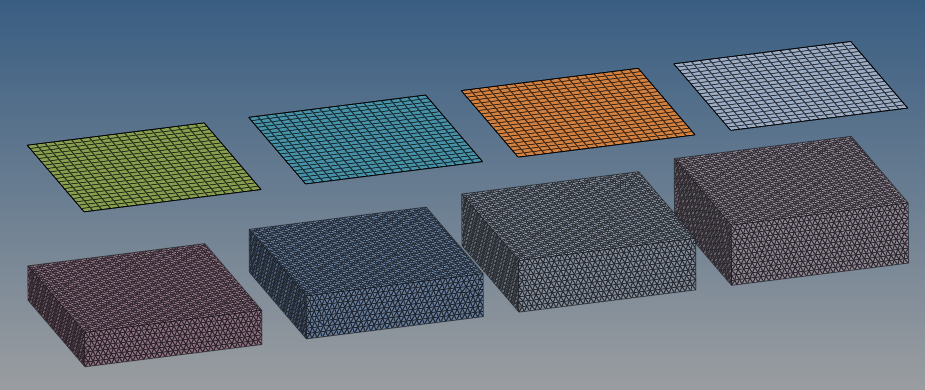

批处理核心流程：从脚本开发到执行

HyperMesh 调用 ANSA 的批处理流程可分为 “HyperMesh 预处理脚本开发”“ANSA 网格生成脚本开发”“脚本对接与流程集成” 三个阶段，下面将结合汽车车身部件批处理案例详细讲解。

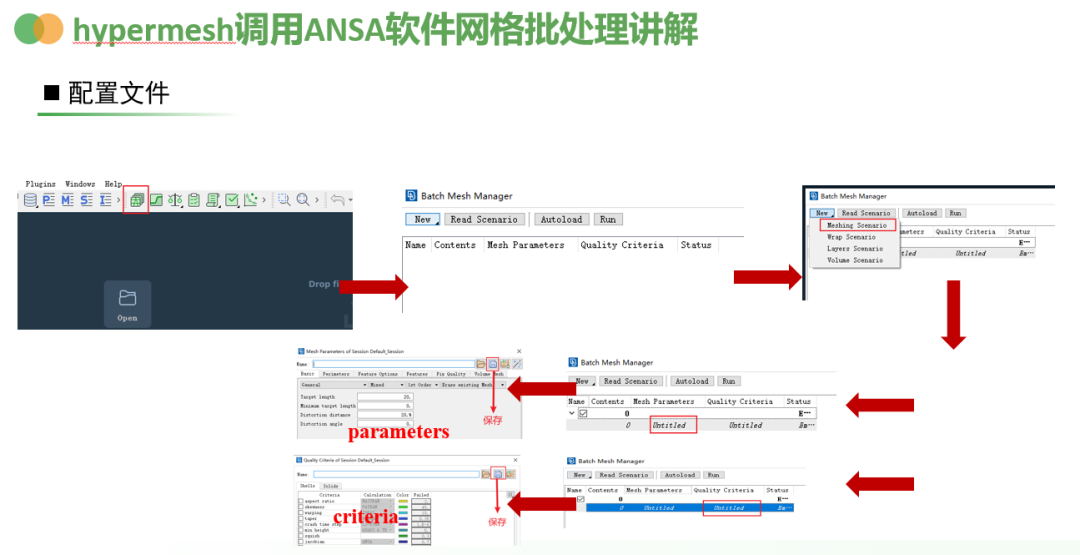

我视频课程讲义

（一）HyperMesh 预处理脚本开发

HyperMesh 的预处理脚本主要实现几何模型导入、几何清理自动化与参数传递功能，采用 Tcl/Tk 语言编写，核心步骤如下：

模型导入与批量加载：通过 “*geomimport ” 命令批量导入几何模型，示例代码如下：

#设置导入文件路径set input_file “..\\demo.stp”*start_batch_import 3*setgeomrefinelevel 1*geomimport "auto_detect" $input_file "AttributesAsMetadata=on" "BodyIDAsMetadata=off" "CleanupTol=-0.01" "ColorsAsMetadata=off" "CreationType=Parts" "DegSurfTol=0.0" "DensityAsMetadata=off" "DisplayRepresentation=off" "DoNotMergeEdges=off" "FullNameAsMetadata=off" "ImportBlanked=off" "ImportCoordinateSystems=on" "ImportFreeCurves=on" "ImportFreePoints=on" "LayerAsMetadata=off" "LegacyHierarchyAsMetadata=off" "MID=MaterialId" "MaterialName=Material" "MeshFlag=MeshFlag" "OriginalIdAsMetadata=on" "PID=PID" "PartNumber=PartNumber" "Revision=Revision" "ScaleFactor=1.0" "SkipCreationOfSolid=off" "SplitComponents=Body" "StitchingAcrossBodies=on" "TagsAsMetadata=on" "TargetUnits=CAD units" "ThicknessName=Thickness" "UID=UID" "VariantCondition=VariantCondition" "VariantScope=VariantScope"*end_batch_import

该代码实现从指定路径批量导入 CATIA 模型，并按部件名称重命名，避免模型混淆。

几何清理自动化：调用 HyperMesh 的几何修复命令，实现破面缝合、重叠面删除，示例代码如下：

#删除重复面set check_surfs {1 2}hm_createmark surfs 1 $check_surfsset delet_surf [*surfacemark_duplicate_check 1 1 518 0 1 0.01]*createmark surfaces 1 $delet_surf*deletemark surfaces 1

#修补破面*surfacemode 4*createmark lines 1 28-30*createplane 1 1 0 0 0 0 0*splinesurface lines 1 1 1 65

脚本执行后，会生成每个部件的几何质量检查报告，便于工程师快速定位未修复的几何问题。

参数传递至ANSA,将需要划分网格的部件信息和网格批处理文件进行关联，示例代码如下

#关联部件和网格批处理数据stp_mesh_file = {}        for stp in stp_file_ls:                  stp_rel_path = os.path.basename(stp)                 stp_name = os.path.splitext(stp_rel_path)[0]                   qual_mpar_ls = []            for mesh in batchmesh_files:                     if stp_name in mesh:                    qual_mpar_ls.append(mesh)            stp_mesh_file[stp] = qual_mpar_ls

（二）ANSA 网格生成脚本开发

ANSA 的网格生成脚本采用 Python 语言编写，通过读取 HyperMesh 传递的参数，实现自动化网格划分，核心步骤如下：

参数读取与初始化：读取 HyperMesh 生成的临时参数文件，初始化 ANSA 的批处理环境，示例代码如下：
批量导入 HyperMesh 预处理模型：通过 ANSA 的ansa.base.Open()命令导入 HyperMesh 清理后的*.stp模型，示例代码如下：
自动化网格划分与质量控制：根据参数文件设置网格尺寸、单元类型，调用 ANSA 的网格生成命令，并执行质量检查，示例代码如下：
网格文件输出：将生成的网格导出为 CAE 求解器支持的格式（如 Abaqus 的.inp、LS-DYNA 的.k），示例代码如下：

（三）脚本对接与流程集成

完成 HyperMesh 与 ANSA 脚本开发后，需通过 HyperMesh 的 Tcl 命令调用 ANSA 脚本，实现流程集成，核心代码如下：

#定义ANSA脚本路径set ansa_batchmesh_file [file join $workdir ansa_batchmesh.py]#执行批处理文件set ansa_bat_path $env(ANSAPATH)$ansa_bat_path -exec "load_script: $ ansa_batchmesh_file " –nogui#生成的网格文件回传到hypermesh*feinputpreserveincludefiles *createstringarray 12 "OptiStruct " " " "ANSA " "PATRAN " "EXPAND_IDS_FOR_FORMULA_SETS " \"ASSIGNPROP_BYHMCOMMENTS " "LOADCOLS_DISPLAY_SKIP " "VECTORCOLS_DISPLAY_SKIP " \ "SYSTCOLS_DISPLAY_SKIP " "CONTACTSURF_DISPLAY_SKIP " "CREATE_PART_HIERARCHY " \"IMPORT_MATERIAL_METADATA "*feinputwithdata2 "\#optistruct\\optistruct" $fem_file 0 0 0 0 0 1 12 1 0

执行该脚本后，HyperMesh 将自动完成几何预处理、参数传递，调用 ANSA 生成网格，并在批处理结束后显示总不良单元数量，工程师可根据报告快速定位问题部件，进行二次优化。

批处理调试与优化：常见问题与解决方案

在实际工程应用中，批处理流程可能因模型差异、参数设置不当出现问题，需掌握调试方法与优化技巧。

（一）常见问题与解决方案

1、ANSA 调用失败：表现为 HyperMesh 执行 exec 命令后无响应，或提示 “ANSA.exe not found”。

解决方案：检查 ANSA_PATH 环境变量是否正确配置，确保路径中无空格或中文；通过命令提示符（CMD）直接执行 ansa.bat –exec load_script:..\\test.py，排查 ANSA 自身是否能正常启动；

2、网格生成中断：表现为 ANSA 脚本执行到 GenerateMesh 命令时崩溃，或生成的网格数量为 0。

解决方案：检查几何模型是否存在未清理的破面（可在 HyperMesh 中重新执行 * autocleanup命令）；降低网格尺寸（如将 20mm 调整为 15mm），避免因网格过密导致计算资源不足；在 ANSA 脚本中添加异常捕获代码（如 try-except），输出崩溃时的错误信息，示例如下：

try:batchmesh.RunMeshingScenario(shell_scenario, 3600)except Exception as e:with open(os.path.join(work_dir, "Error_Log.txt"), "a") as f:f.write(f"Part {part_name} Mesh Generation Failed: {str(e)}\n")

3、网格质量不达标：表现为不良单元数量过多，超出企业标准。

解决方案：在 ANSA 脚本中优化网格参数（如增大最小单元尺寸、调整网格光滑迭代次数）；对复杂曲面部件（如车身顶盖）采用分区网格划分，在曲率大的区域设置更小的网格尺寸；调用 ANSA 的网格修复命令（如 mesh.RepairMesh）自动修复轻微质量问题。

（二）流程优化技巧

并行计算配置：对于多部件批处理，可在 HyperMesh 脚本中采用多线程调用 ANSA，示例代码如下：

# 启用多线程set num_threads 4set part_chunks [split_list $part_list $num_threads]  ;# 自定义函数，将部件列表分为4组foreach chunk $part_chunks {# 为每组部件生成独立的参数文件和ANSA脚本set chunk_param [file join $work_dir "Params_Chunk.txt"]# ...（写入该组部件的参数）set chunk_script [file join $work_dir "Script_Chunk.py"]# ...（生成该组部件的ANSA脚本）# 并行调用ANSAexec "%ANSA_PATH%\bin\ansa.bat"  –exec load_script:..\\test.py}

该方法可充分利用计算机多核资源，将批处理时间缩短至原来的 1/num_threads。

日志系统完善：在 HyperMesh 与 ANSA 脚本中添加详细的日志输出，记录每个步骤的执行时间。

由于篇幅问题，关于Hypermesh二次开发-网格批处理：三种主流的网格批处理技术这里就不再赘述，感兴趣的朋友可以访问我的HyperMesh二次开发网格批处理视频课程。
