什么是相控阵

11月前浏览457

在5G通信、雷达探测、卫星导航等现代电子技术飞速发展的今天,天线系统正扮演着越来越关键的角色。而在众多天线技术中,相控阵天线(Phased Array Antenna)以其独特的波束控制能力和高灵活性,成为现代无线通信与感知系统的核心之一。

一、什么是相控阵天线?

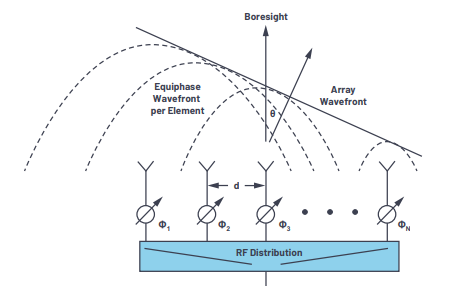

相控阵天线是一种由多个天线单元按特定几何结构排列组成的天线系统。通过对每个单元馈电信号的幅度和相位进行精确控制,相控阵可以在不移动天线本体的情况下,实现波束的快速扫描、形状调整和方向优化。

这一技术最早由Karl F. Braun于1905年提出,他利用多个天线单元之间的相位差实现了波束的方向性控制,为现代相控阵的发展奠定了基础。

二、相控阵的核心优势

波束快速扫描与精确指向

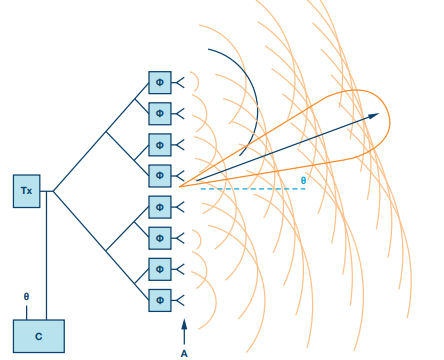

相控阵最显著的特点是能够电子扫描——通过改变相位实现波束方向的快速切换,无需机械旋转,响应速度快,适用于高速移动目标追踪。

多波束形成能力
借助数字波束形成(Digital Beamforming)技术,相控阵可同时生成多个独立波束,分别指向不同方向,极大提升系统容量和灵活性。

高增益与抗干扰能力
通过阵列合成,相控阵可获得比单一天线更高的增益,并通过波束赋形技术有效抑制干扰方向上的信号,提高信噪比。

结构紧凑,适应性强
相控阵可采用微带贴片、缝隙、偶极子等多种天线单元,适应不同频段和应用场景,特别适合集成于现代通信设备与平台。

三、关键技术解析

1. 波束形成(Beamforming)

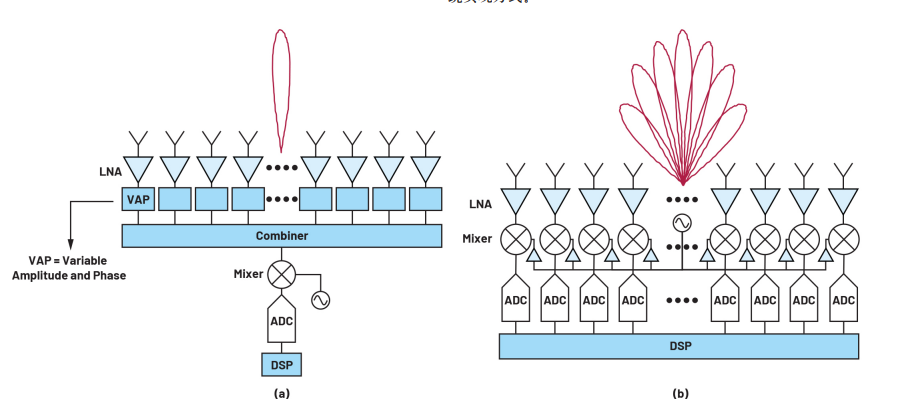

波束形成是相控阵的核心技术,通过控制每个天线单元的幅度与相位,实现信号在特定方向的相干叠加。主要分为:

模拟波束形成:成本低,适合单波束应用;

数字波束形成:灵活性高,可支持多波束、自适应干扰抑制;

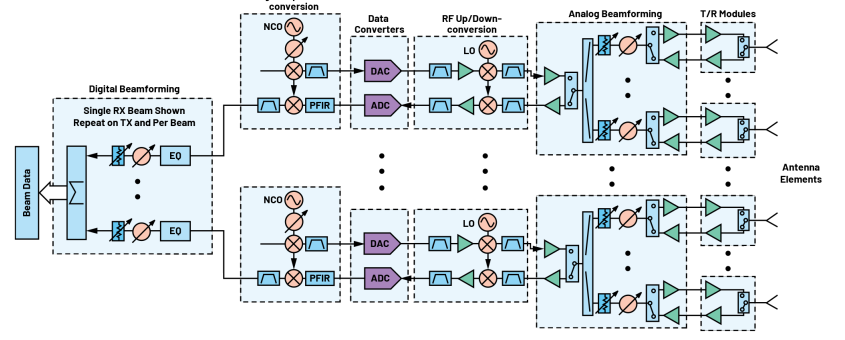

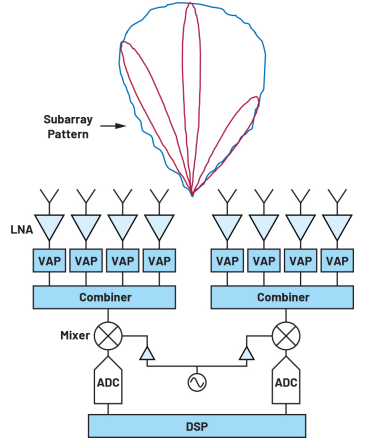

混合波束形成:结合两者优势,适用于毫米波等高频段。

2. 阵列因子(Array Factor)

阵列因子是描述阵列辐射方向性的数学函数,受单元数量、间距、激励幅度与相位等因素影响。通过优化阵列因子,可以实现窄波束、低旁瓣等性能目标。

3. 扫描盲区(Scan Blindness)

在某些扫描角度下,由于表面波或互耦效应,相控阵可能出现辐射效率骤降的现象,称为扫描盲区。该问题可通过优化单元结构、引入电磁带隙(EBG)结构或使用腔体背衬技术加以抑制。

4. 稀疏阵列(Sparse Array)

为降低成本和系统复杂度,稀疏阵列通过非均匀布阵或随机抽稀方式减少单元数量,同时保持较窄的主瓣宽度。尽管增益有所下降,但在某些应用中可实现性能与成本的良好平衡。

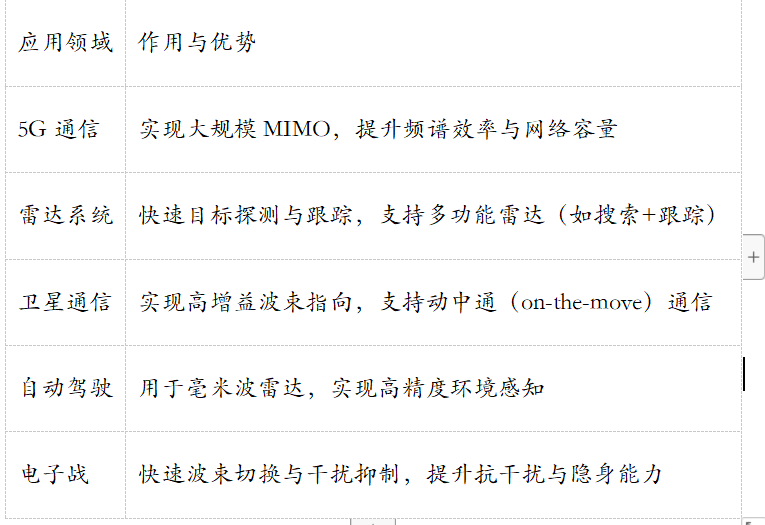

四、典型应用场景

五、未来发展趋势

更高频率与宽带化
随着毫米波和太赫兹技术的发展,相控阵将向更高频段、更宽带宽方向演进,对材料、工艺和信号处理提出更高要求。

AI驱动的智能波束管理
利用人工智能算法,实现波束的自适应优化、干扰识别与动态资源分配,提升系统智能化水平。

低功耗与集成化设计
发展基于CMOS、SiGe、GaN等工艺的射频前端集成技术,实现低功耗、小尺寸、高性能的相控阵系统。

新型天线单元与结构
如可重构天线、超表面(metasurface)单元等,将进一步拓展相控阵的功能边界与应用场景。

六、结语

相控阵天线不仅是现代通信与雷达系统的“智慧之眼”,更是未来智能化、网络化、高频化电子系统的关键使能技术。它以其卓越的波束控制能力和系统灵活性,正在推动着从5G到6G、从地球到太空的通信革命。随着技术的不断演进,相控阵将在更多领域展现其无穷潜力,成为连接未来智能世界的重要桥梁。
