Optistruct显式动力学分析-沙漏控制与自适应动态松弛技术

一、沙漏控制机制与实现

沙漏模式（Hourglass Modes）是减缩积分单元中出现的非物理零能变形模式，会严重降低计算精度。OptiStruct 提供专业的沙漏控制解决方案，可通过以下方式激活和配置：

• 全局激活：PARAM, HOURGLS
• 精细化控制：HOURGLS 卡片（通过属性卡片的 HGID 字段引用，优先级高于 PARAM）
• HGTYP：选择沙漏控制类型
• HGFAC：调整沙漏力比例因子

（一）实体单元沙漏控制

MAT1/MATS1 材料提供两种控制算法：

1. Type 1 (Flanagan-Belytschko, 1981)
   基于粘性阻尼抑制沙漏模式，计算效率高

2. Type 2 (Puso, 2000)
   采用增强假定应变物理稳定化技术，显著提升粗网格精度（一阶 CHEXA 单元默认算法）



   注：Type 2 在大塑性弯曲问题中可能导致过度刚化

MATHE 材料默认采用 Type 4 (Reese, 2005)，也可选用 Type 2

积分方案与沙漏控制关系：

（二）壳单元沙漏控制

提供两种算法（均基于 Flanagan-Belytschko 理论）：

1. Type 1：粘性阻尼形式
2. Type 2：刚度形式（CQUAD4 单元默认算法）

壳体公式与沙漏控制：

（三）材料相关的沙漏控制默认设置

二、自适应动态松弛技术

（一）技术原理

动态松弛（Dynamic Relaxation）通过引入人工阻尼消除系统振荡，使显式动力分析能够求解静态/准静态问题：    式中人工阻尼矩阵      需根据系统特性自适应调整。

（二）技术优势

1. 处理强非线性：在复杂接触、大变形等问题中比隐式分析更鲁棒
2. 典型应用：
• 手机结构三点弯曲仿真
• 钣金成形回弹预测
• 橡胶密封件压缩分析

（三）OptiStruct 创新实现

通过 DYREL 卡片实现全自动参数配置：

• 零用户输入：无需指定阻尼系数

• 智能算法：基于系统最高固有频率        自动优化阻尼：

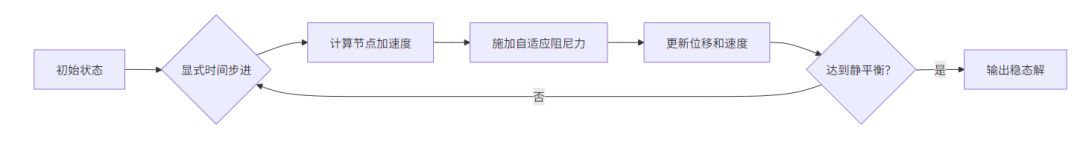

• 计算流程：



三、关键技术总结

1. 沙漏控制

• 减缩积分单元必须激活（URI/AURI 方案默认开启）
• 根据材料类型选择最优算法（MAT1 默认 Type 2，MATHE 默认 Type 4）
• 壳体问题优先采用 Type 2 刚度形式

2. 自适应动态松弛

• 显著提升静态问题求解效率
• 通过 DYREL 实现"零参数配置"的智能阻尼控制
• 特别适用于接触复杂的准静态过程仿真



工程建议：对于金属成形分析，建议组合使用 MATHE 材料 + Type 4 沙漏控制 + DYREL 动态松弛，可同时保证计算精度和收敛效率。
