ANSA25版本3D草图功能讲解

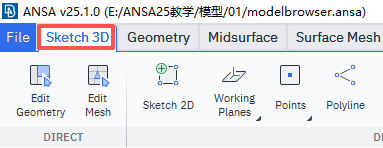

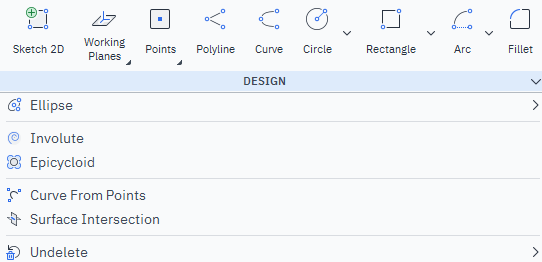

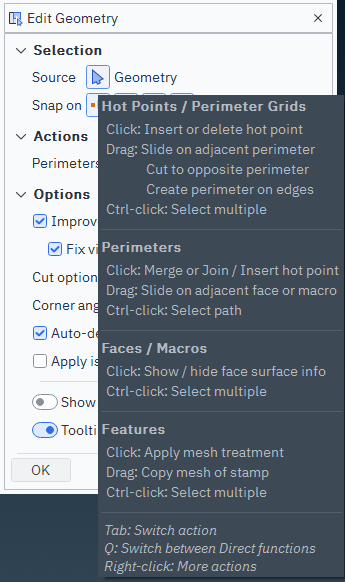

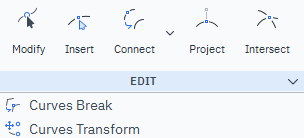

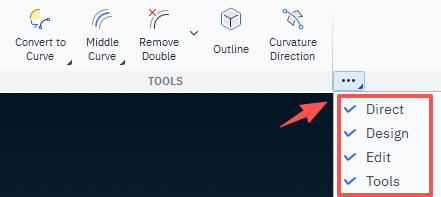

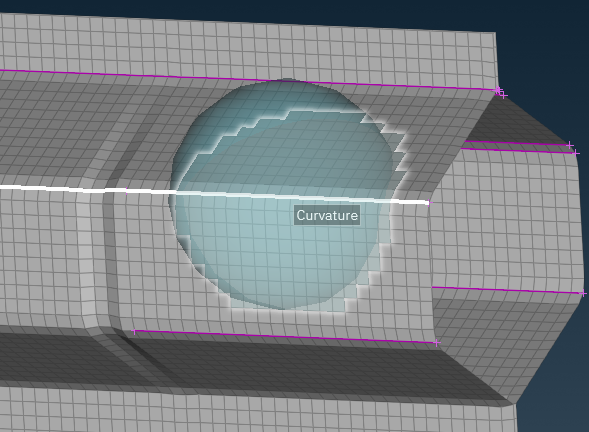

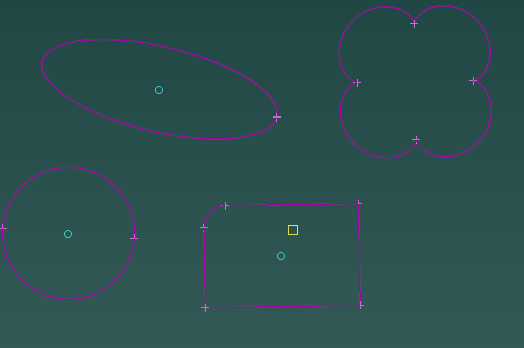

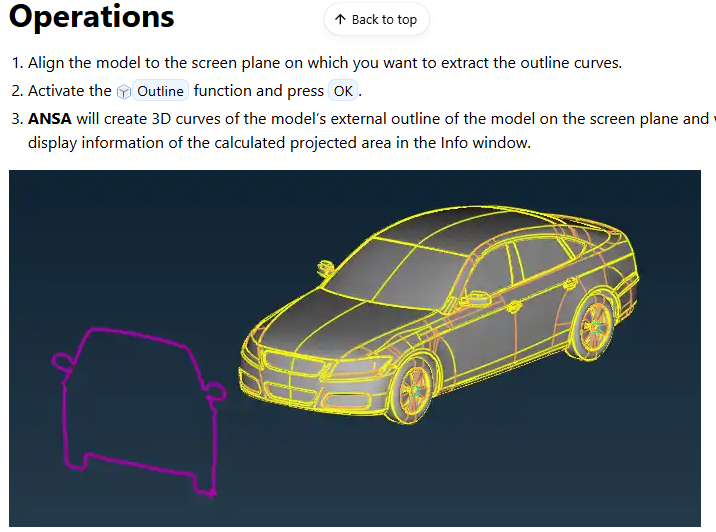

今天讲一下ANSA25版本的Sketch 3D,也就是3D草图功能。说实话，这些功能我在工作中用的极少。工作中主要应用场景，画网格或者网格修改中会用到投影切割，延长结构线来辅助生成网格在这一个大模块下，他分成了四个小块，这里可以显示和隐藏这些功能板块Direct:这里包含了两个快捷按钮，顾名思义，分别对应几何数模和网格上的操作。 按Q键可以来回切换，鼠标放在选择箭头上会有英文用法说明，来来去去就是那些功能，如，移动构造线，释放，补面，延长面。鼠标分别放在点，线，面上右键会出现不同的功能，按Tab键可以切换成在线上插入点的操作。 DESIGN:这个设计板块就创建基础的平面图形，如点线面，圆形，矩形，倒角这些功能 这些功能比较简单，平常用的也不是很多，这里大家去尝试一下就会用了，这里就不多做介绍了。 EDIT:编辑板块主要是对线和点的操作。如插入点，投影线，这里有两个功能我觉得是比较重要的，就是Intersect和Curves Transform，第一个是找到两个线的交点，第二个是偏置线，在我们工作中，需要按照法规精密摆放工装的时会很有用。 TOOLS:工具板块第一个功能是转化构造线，第二个是生成两条线的中线，也可以用来生成管子的轴线。第三个（Remove Double）是删除重叠的线和点，如果生成多条重叠的线或者点，可以用这个功能，在公差范围内，只保留一个 第四个功能(Outline)如上图，可以投影生成几何数模的截面 第五个功能(Curvature Direction)，可以生成网格的特征构造线，像网格一些大的拐角特征处 著作权归作者所有，欢迎分享，未经许可，不得转载
