时钟CLK辐射发射解决方案 - EMC扩频技术

时钟CLK信号的辐射发射可能会引起电磁干扰（EMI）问题，尤其在高频时钟信号的情况下。为了解决这个问题，可以采用EMC扩频技术（Electromagnetic Compatibility Spread Spectrum Technology）来降低时钟信号的辐射发射，从而减少干扰对其他电路和系统的影响。

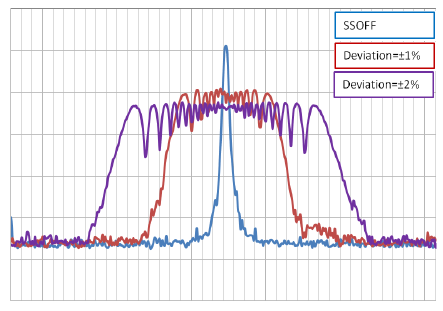

EMC扩频技术是通过将时钟信号的频率进行小范围的扩展，引入一定的频率调制来减少峰值频率的能量，从而降低辐射干扰的强度。这种技术利用频率扩展的特性，将时钟信号在一段时间内频率范围内变化，从而减少辐射峰值功率。

以下是EMC扩频技术的一些特点和优势：

（1）、辐射峰值功率降低：通过扩展时钟信号的频率，辐射峰值功率会被分散在一个更宽的频率范围内，从而降低辐射干扰的强度。

（2）、频谱分散：扩频技术使得时钟信号的频谱更加分散，减少了特定频率上的能量密度，有利于通过EMC电磁兼容性测试。

（3）、稳定性：采用EMC扩频技术，使得干扰信号得以从本质有效抑制，对比结构解决方案，稳定性更好，产品EMC性能良率更高。

（4）、设计灵活性：EMC扩频技术可以根据具体应用的要求和频率范围进行调整和定制，适用于不同的时钟信号和系统。

（5）、低成本：相对于其他电磁兼容性解决方案，EMC扩频技术具有较低的成本，因为它不需要使用特殊的元件或器件。

需要注意的是，虽然EMC扩频技术能够降低时钟信号的辐射发射，但扩频过程可能会引入一定的时钟抖动和相位噪声。因此，在应用EMC扩频技术时，需要仔细考虑系统的时钟精度和抖动要求，以确保扩频过程不会对系统性能产生不利影响。此外，EMC扩频技术的设计和实现需要由经验丰富的工程师来进行，以确保系统的稳定性和可靠性。
