Abaqus之级进模冲压模拟

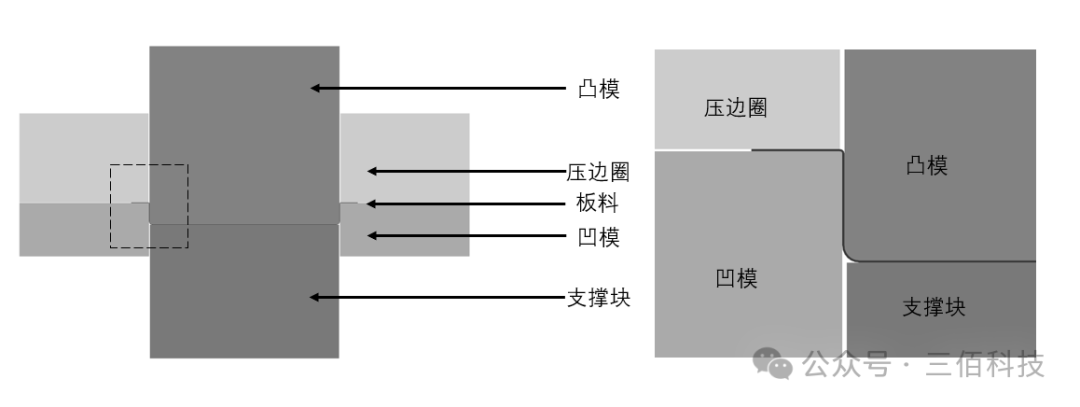

制造业中经常用到冲压工艺，冲压是通过冲床或压力机上的模具对板材施加一定压力后，使材料产生塑性变形而形成目标产品的工艺过程。冲压模具一般分为压边圈，冲头，凹模三部分。

一般的，复杂零件设计有多个工序，这些工序由分布在冲床上不同工位的工站完成，工站之间呈直线排布，没完成一个冲压行程后由送料机按固定步距向前送料，这样在一套模具上完成多个工序的模具称为级进模。

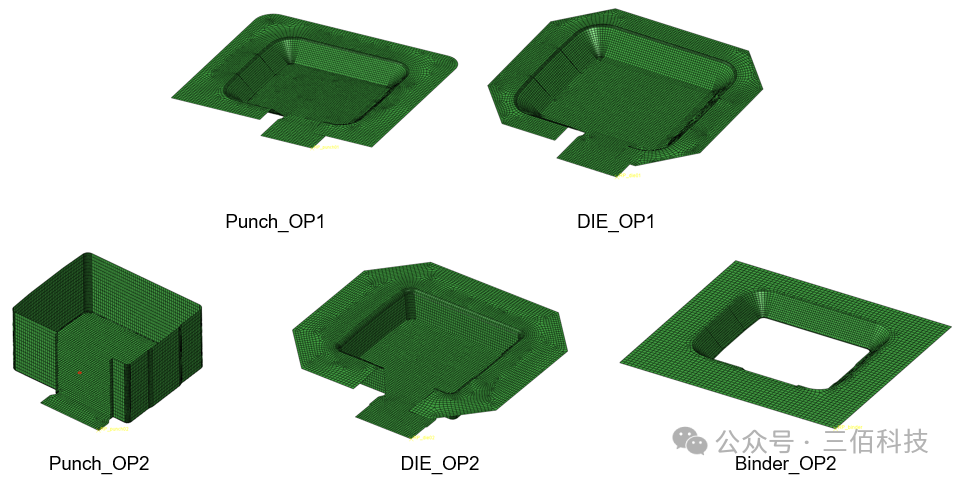

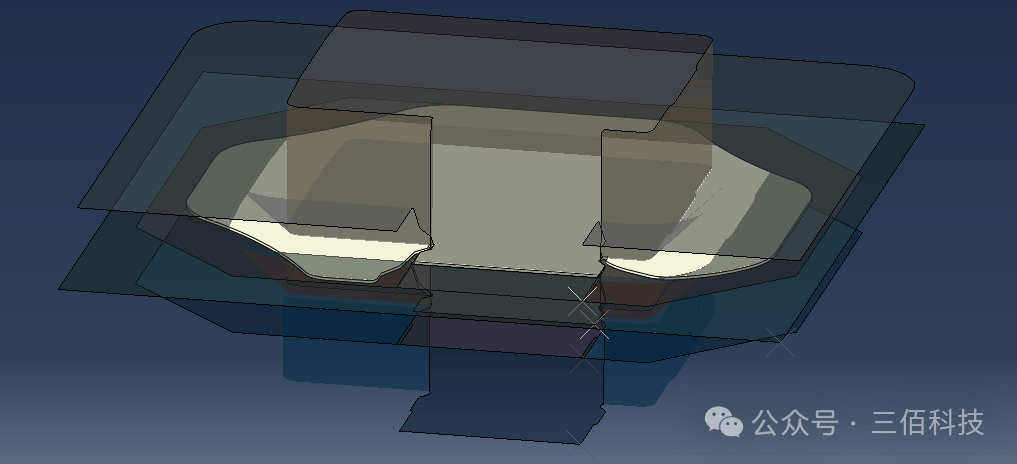

以下案例为两站设计的级进模，各工具部件展示如下，磨具采用离散刚体建模：

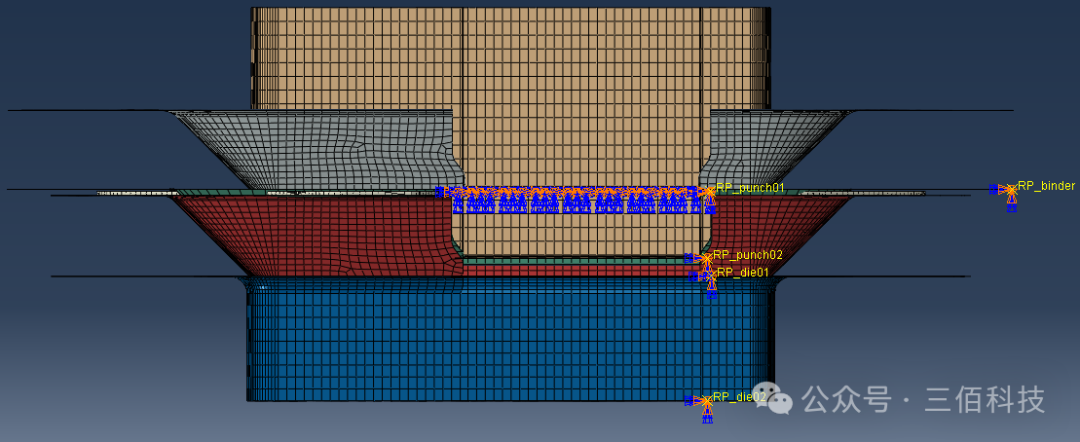

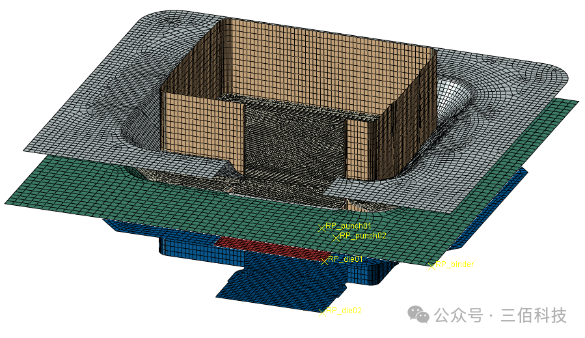

组装模型：

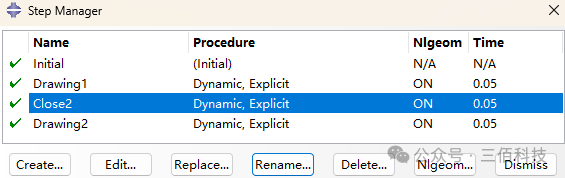

采用Abaqus/CEA的Dynamic,Explicit进行冲压过程的仿真模拟，分析步数量越多，会导致整体求解时间增加，因此，需要提前考虑各部件的位置和工具的运动方式，尽量精简分析步，在这里创建如下三个分析步。

采Drawing1：DIE_OP1固定，Punch_OP1下移（此步完成后，板料与OP1工具间的接触处于关闭状态）；

Close2：DIE_OP2固定，Binder下移，夹持板料；

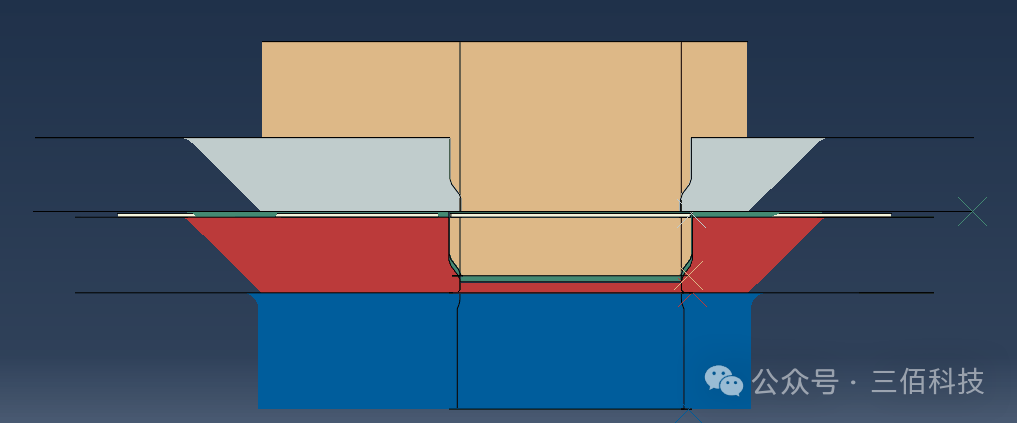

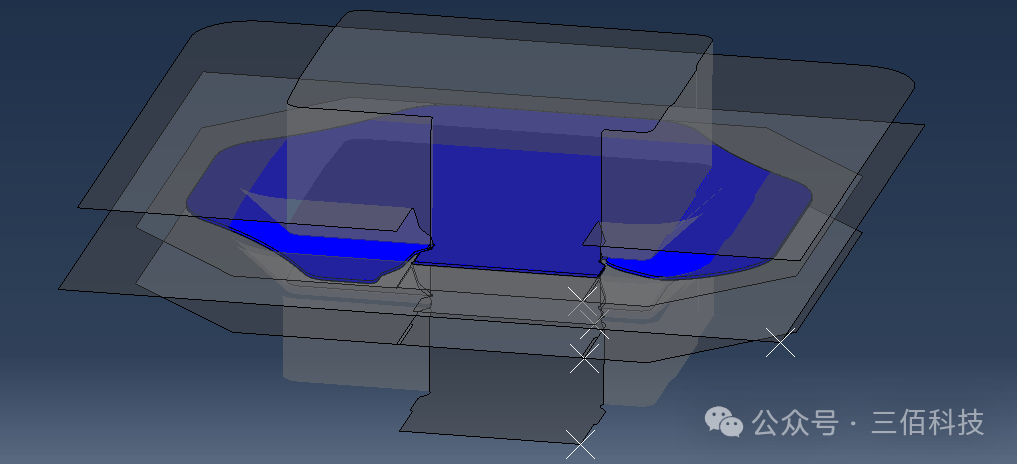

Drawing2: DIE_OP2&Binder固定，Punch_OP2下移。结果展示(动态图)

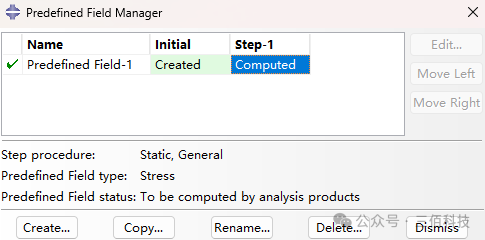

以上分析结果处于模具未释放的理想状态，当磨具打开后，产品必定存在回弹变形，可以将以上分析的应力结果导入新的Model，使用隐式求解器计算该产品的回弹趋势。初始应力导入如下：

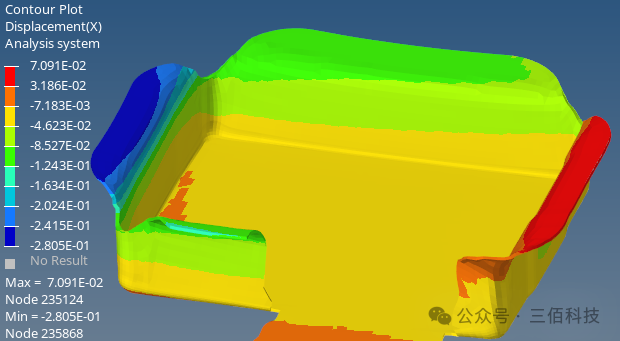

应力释放后回弹变形结果如下所示：

由回弹分析结果可知，侧壁最大回弹0.28mm
