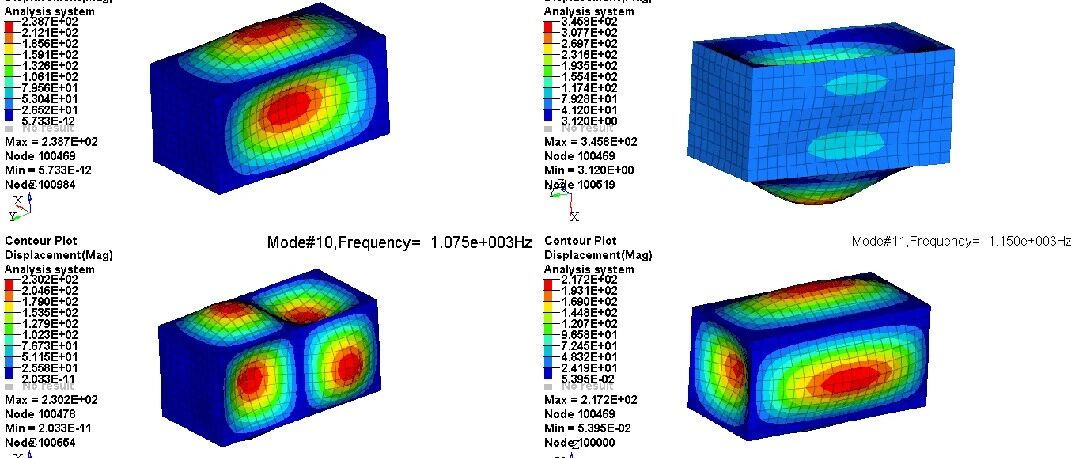

结构动力学分析中，直接积分法和模态叠加法是两种常用的分析方法，它们在原理、适用范围、计算效率和精度等方面存在着差异，看完本文，也许对您进行动力学仿真分析有所帮助。一、模态叠加法（Mode Superposition Method） 1. 原理 模态叠加法是一种基于模态分析的方法，通过将系统的动力响应分解为各个模态的响应之和。其基本思想是将系统的位移转换到以固有模态为基向量的空间，从而将复杂的多自由度系统问题简化为多个单自由度系统的响应问题。具体而言，模态叠加法通过求解特征值和特征向量，构建转换矩阵，将原问题转化为解耦的方程组，从而实现对系统响应的近似求解。2. 适用范围 模态叠加法适用于线性系统，尤其适用于结构行为的计算，如位移、弹性力等。然而，该方法对非线性行为（如材料非线性、接触行为、大变形等）的适应性较差，通常需要额外的处理或转换为直接积分法。此外，模态叠加法的有效性取决于所选模态的数量，模态数量不足可能导致计算结果不准确。3. 优点与缺点 优点：计算效率高，计算速度快，适合大规模模型的分析。缺点：精度相对较低，仅适用于线性系统，且对模态数量敏感。二、直接积分法（Direct Integration Method） 1. 原理 直接积分法是通过直接求解动力学方程的数值积分方法，通常采用隐式或显式时间步进算法（如Newmark法、Runge-Kutta法等）来求解系统的动力响应。该方法不依赖于模态分解，而是直接对系统的运动微分方程进行离散化求解。2. 适用范围 直接积分法适用于线性和非线性系统，尤其适用于复杂边界条件、非线性行为（如塑性铰、纤维铰、大变形等）的分析。该方法能够处理非线性效应，且在非线性分析中具有更高的灵活性。3. 优点与缺点 优点：计算精度高，能够处理非线性问题，适用于复杂动力学问题。缺点：计算量大，对时间步长敏感，计算时间较长，适合小规模模型或短时间动力学响应分析。三、两种方法的比较 比较项模态叠加法直接积分法原理与数学基础基于模态分解，将系统分解为多个单自由度系统的响应叠加，适用于线性系统。直接求解动力学方程的数值积分，适用于线性和非线性系统。适用范围线性系统，对非线性行为适应性差。线性与非线性系统，尤其适用于复杂动力学问题。计算效率与精度计算效率高，精度较低，适合大规模模型。计算精度高，计算量大，适合小规模模型或短时间动力学分析。非线性行为处理适应性较差，通常需额外处理。能有效处理非线性行为，如塑性铰、大变形等。时间步长与稳定性对时间步长不敏感，计算稳定。对时间步长敏感，需合理选择以保证精度与效率。典型应用场景线性系统动力学分析（结构振动、地震响应）；大规模模型快速计算（瞬态响应）。非线性系统动力学分析（塑性铰、大变形、接触行为）；复杂边界条件与非线性行为分析（核岛结构地震响应）。选择建议线性系统、大规模模型、高效率需求。非线性系统、复杂动力学问题、小规模模型或短时间分析。四、动力学分析各类型中的适用类型 分析类型模态叠加法直接积分法备注模态分析基础和方法本身不适用模态叠加法的前提。瞬态动力学适用，高效（仅限线性问题）适用，强大（线性和非线性问题均可）非线性问题必须用直接积分法。线性问题根据效率选择。谐响应分析非常适用，高效（扫描频率）适用（通常用于单个频率点）两者均限于线性问题。响应谱/随机振动唯一可用方法不适用完全建立在模态概念之上。静力/屈曲分析不适用不适用非动力学问题。模态叠加法和直接积分法是结构动力学分析中两种重要的方法，各有优缺点和适用范围。模态叠加法适用于线性系统，计算效率高，但对非线性行为适应性差；直接积分法则适用于线性和非线性系统，计算精度高，但计算量大。在实际应用中，应根据问题的复杂性、边界条件和计算资源选择合适的方法。来源：纵横CAE
