汽车工程的振动奥秘：BIP与TB模态分析详解

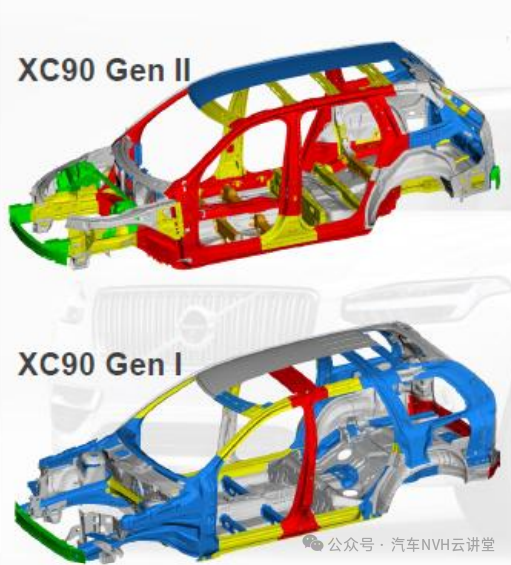

BIP模态分析：白车身的振动之舞
BIP模态分析，即白车身模态分析，是汽车设计初期的关键步骤。它专注于未装配任何附件的白车身结构，包括金属钣金件、焊点等基本结构。BIP模型囊括了白车身总成、副车架、玻璃、CCB、前后防撞梁、电池包壳体、前端框架等关键结构件，但通常不包含功能件。
BIP模态分析的目的
BIP模态分析的使命是确定白车身结构的固有频率和振型，帮助设计者预见并避免结构共振和噪声问题，从而提升车辆的舒适性和安全性。
BIP模态分析的方法
在BIP模态分析中，通常采用自由模态分析，不施加任何约束，以模拟白车身在无负载状态下的自然振动特性。

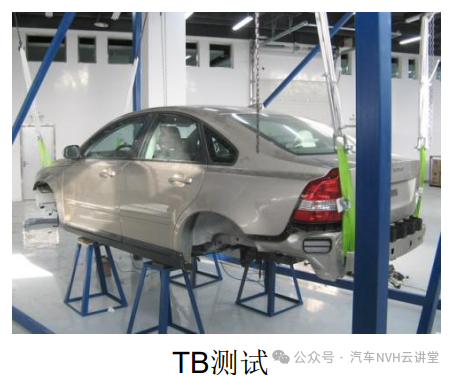

TB模态分析：整车动态的全面审视
TB模态分析则是在BIP的基础上，进一步考虑了车辆的内饰、座椅、门盖等附件的影响。TB模型包括车身结构、外饰、内饰、附件、动力系统、电器设备和底盘结构，是最接近实车状态的有限元模型。
TB模态分析的目的
TB模态分析旨在评估装配了内饰和其他附件后的整车动态性能，特别是前几阶模态频率对整车NVH（噪声、振动和粗糙度）性能的影响。
TB模态分析的方法
与BIP模态分析不同，TB模态分析可能包括自由模态分析，也可能采用特定的载荷和边界条件来模拟实际使用情况。例如，一些厂家在分析时会带上特殊的简化轮胎模型以模拟接地刚度。

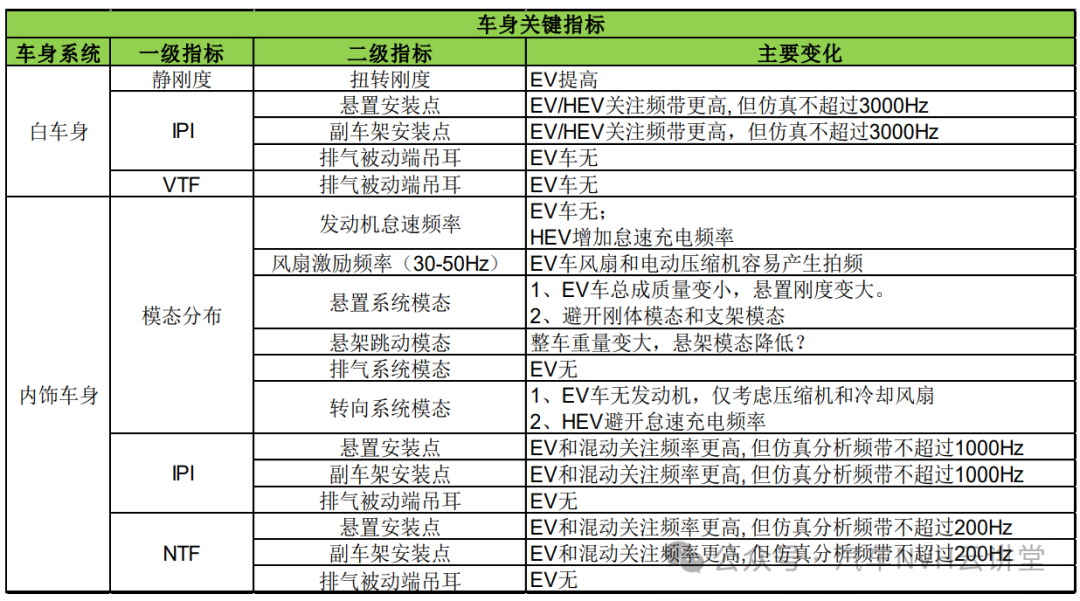

BIP与TB模态频率的影响因素
BIP模态频率 主要受白车身结构本身的刚度和重量影响。
TB模态频率 除了受白车身结构影响外，还受到附加的内饰、座椅等附件的影响。
经验性总结：模态频率的变化趋势
内饰车身的一阶弯曲模态频率可能比白车身降低约20Hz。
整车的一阶弯曲模态频率可能比内饰车身再降低2Hz左右。
内饰车身的一阶扭转模态频率可能比白车身降低5~10Hz。
整车的一阶扭转模态频率可能比内饰车身再降低2Hz左右。
结语
BIP与TB模态分析是汽车工程中不可或缺的工具，它们帮助工程师们在设计阶段就能够预测和优化车辆的振动特性，确保最终产品能够提供卓越的驾驶体验。通过这两种模态分析方法，我们不仅能够理解汽车的振动奥秘，还能够为未来的汽车设计提供科学依据。让我们一起期待，随着技术的不断进步，汽车的振动控制将达到新的高度。
