什么是有限元分析中的“单元”？
在工程设计与仿真领域，有限元分析（FEA）是解决复杂结构力学、热学、电磁学问题的核心工具。而 “单元”（Element）作为构建仿真模型的基本 “积木”，是连接连续物理场与离散数值计算的关键桥梁。本文从单元的定义、核心特征、分类、选择原则及工程应用，解析这一基础概念。1.单元的本质
有限元分析的核心思想，是将形状复杂、物理场不均的 “连续体”（如钢梁、齿轮），分解为若干形状简单、规则且互联的 “离散小体”，即有限元单元。从数学角度，连续体的物理方程（如力学平衡方程）多为复杂偏微分方程，难直接求解；单元离散化后，可将其转化为单元代数方程组，通过单元间 “节点” 组装成整体方程组，最终计算机求解得近似结果。简言之，单元通过 “化整为零、积零为整”，将复杂问题简化为可计算的离散问题。
合格单元需具备三大特征，共同决定其计算能力与适用场景：节点是单元的顶点或特征点，是单元互联的 “接口”，也是位移、温度等物理量的计算与传递载体。每个单元节点数量固定，如三角形平面单元 3 个节点、四面体实体单元 4 个节点。相邻单元通过共用节点传递物理量，保证结构变形连续；节点还是载荷与边界条件的施加对象。形状函数（插值函数）是单元 “灵魂”，定义单元内部任意点物理量如何通过节点物理量插值得到，多为简单多项式。以平面三角形单元为例，内部某点 x 方向位移，由 3 个节点位移与对应形状函数插值计算得出。形状函数阶数决定精度：线性函数适用于粗网格，二次函数能更准描述复杂物理场，适配应力集中区域。自由度指单元在物理场中可独立运动或变化的数量，与分析类型相关：- 结构力学：位移自由度，平面问题节点有 3 个（2 平移 + 1 转动），空间问题 6 个（3 平移 + 3 转动）；

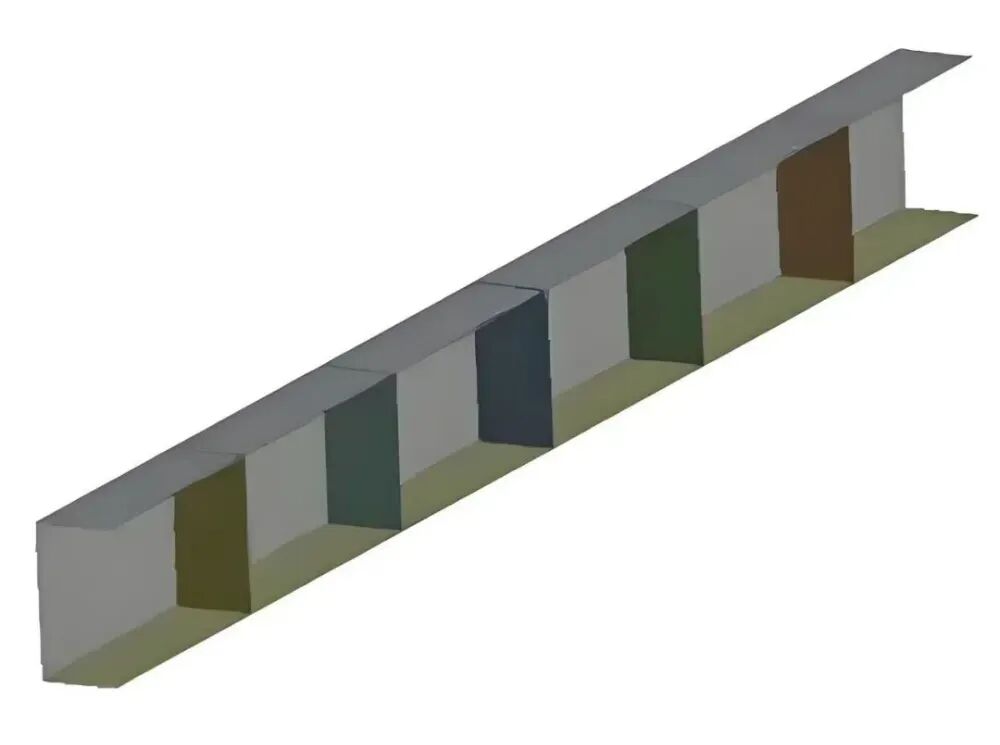

单元总自由度 = 节点数 × 单节点自由度，自由度越多，描述物理行为越复杂，但计算量越大。一维单元：适用于 “线结构”（长度远大于截面），如杆单元（承轴向力，无转动自由度，适配桁架）、梁单元（承轴向力与弯矩，有转动自由度，适配车架、轴）。二维单元：适用于 “面结构”（面积远大于厚度），如平面单元（分平面应力 / 应变，适配薄板）、壳单元（含弯曲效应，适配汽车覆盖件、机翼蒙皮）。三维单元：适用于 “体结构”（长、宽、高相当），如四面体单元（灵活，适配复杂实体）、六面体单元（精度高，适配规则实体）、楔形单元（连接不同单元或模拟楔形结构）。- 匹配几何特征：细长杆选一维梁单元，薄板选二维壳单元，复杂实体选四面体单元，避免计算浪费。
- 满足精度需求：粗略估算选低阶单元，精确分析（如疲劳验证）选高阶单元。
- 控制计算效率：三维单元计算量大于二维，高阶大于低阶；可局部加密网格（应力集中区用高阶小单元）。
单元是有限元分析的基础，其特征决定计算能力，分类覆盖多场景。选择时需平衡几何、精度与效率，合理组合单元可实现产品设计验证与优化。理解单元特性，是掌握有限元分析的关键，未来单元类型将更丰富，助力应对复杂工程问题。
