一文弄懂如何在Ansys Mechanical中创建局部坐标系

在进行有限元分析时，时常会用到局部坐标系对复杂模型的载荷施加、约束定义及结果后处理进行简化表达，
Ansys Mechanical 提供了丰富的局部坐标系定义工具供用户使用，今天带大家简单学习一下局部坐标系创建的一些操作。

创建局部坐标系

创建局部坐标可以从以下两个位置开始：

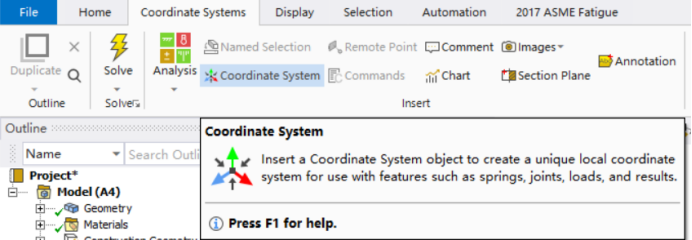

1. 在菜单栏中，选择Coordinate Systems菜单页，点击Coordinate System，创建。

坐标2. 在浏览树中，右键单击Coordinate Systems→Insert→Coordinate System.

从菜单栏创建

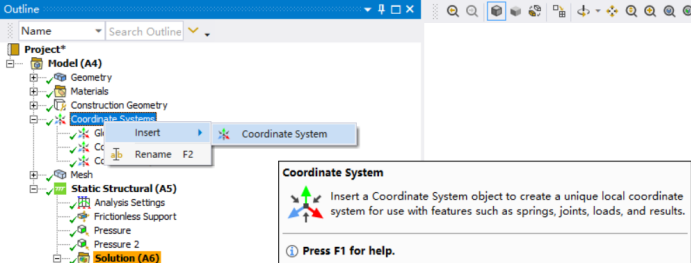

从浏览树中创建

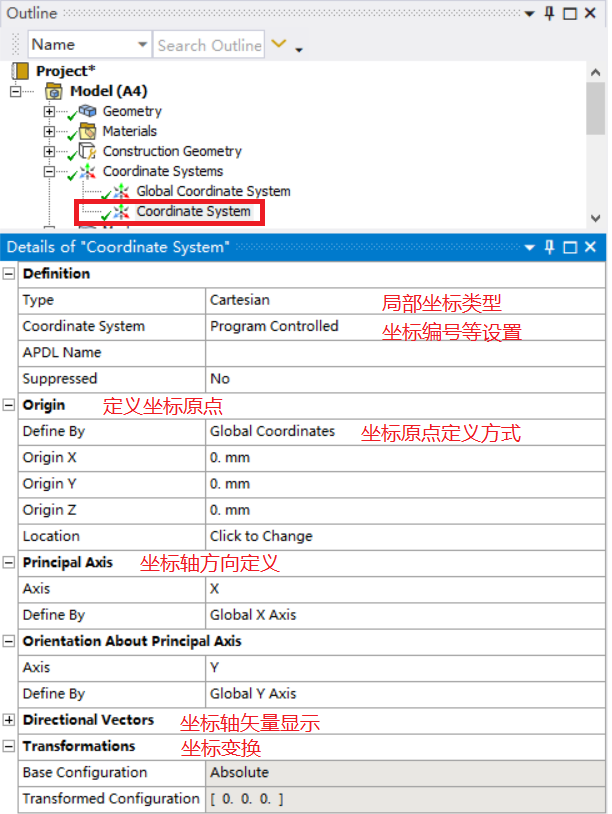

局部坐标详细设置

坐标系原点定义

坐标系原点定义有三种方式：Geometry Selection、Named Selection、Global Coordinates。

Geometry Selection、Named Selection两种方式可以将坐标原点与模型关联，如果用户修改了模型尺寸，坐标原点会随着修改发生变化。Global Coordinates方式定义时，坐标原点与模型不发生关联。

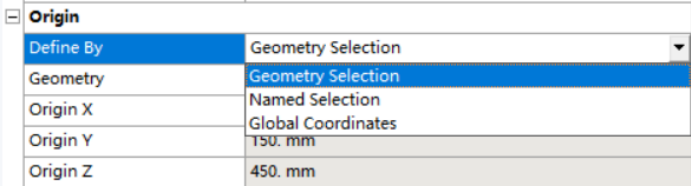

坐标原点定义方式

1.Geometry Selection

以图形方式选择几何图形（一个或多个顶点、边、面、圆柱、圆或圆弧）或一个节点或多个节点。点击“Apply”。所选内容的质心处会显示一个坐标系符号。质心被定义为几何选择中各个质心的简单平均值（不考虑长度、面积或体积的权重）。

2.Named Selection

从“Named Selection”下拉菜单中选择一个用户定义的命名选择。

3.Global Coordinates

将Define By设置为Global Coordinates，可以直接输入坐标原点在总体坐标中的值。也可以选择点、线、面、节点等元素，来定位坐标值，与上面选择几何和命名选择有区别的是这里仅仅是定义坐标值，坐标原点不与模型元素发生关联。

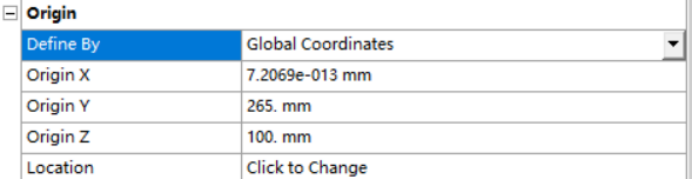

Global Coordinates方式

在进行坐标位置选择时，我们可以在选择过滤工具栏选择S mart Select工具，软件会自动选中鼠标所到位置模型上的元素，而不需要我们指定选择点、线、面等类型。

s mart Select工具

坐标系方向定义

坐标系的定义涉及两个向量：主轴向量（Principal Axis）和绕主轴方向向量（Orientation About Principal Axis）。坐标系遵循由这两个向量构成的平面，并与主轴对齐。

1.主轴定义（Principal Axis）

主轴定义方式包括：Geometry Selection、Global X Axis、Global Y Axis、Global Z Axis、Fixed Vector、Hit Point Normal。

主轴定义方式

Geometry Selection：将轴与模型中的拓扑特征关联对齐。当特征发生变化时，轴会自动更新以反映该变化。

Fixed Vector：根据几何体选择的不同，此选项会保留当前的几何体选择，但不具有关联性。当特征发生更改时，轴线不会自动更新以反映该更改。

Global （X\Y\Z） Axis：强制轴线与全局X、Y或Z轴对齐。

Hit Point Normal：将轴沿法线向量对齐，该向量表示命中点局部曲面曲率的法线方向。然后，在屏幕上选择一个点来定义命中点法线并确定主轴的方向。有关创建与命中点对齐的坐标系的信息，请参阅“基于曲面法线创建坐标系”。

2.绕主轴方向向量（Orientation About Principal Axis）

Axis选项：包括X（默认）、Y或Z。

Define By选项：包括Default (default – free)、 Geometry Selection、 Global X Axis、 Global Y Axis、 Global Z Axis、 Fixed Vector、 Hit Point Coordinate。

提示：默认设置下，坐标系的方向未指定。建议用户检查“坐标轴矢量显示”中属性的值，以了解所定义的轴数据。

坐标变换

变换功能允许对坐标系的原始位置和方向进行调整。可以选择在x、y和z轴方向上通过平移来偏移原点，也可以选择围绕三个轴中的每一个进行旋转。此外，还可以对每个轴进行翻转。

进行坐标调整时，先在Coordinate Systems菜单页下的Transform中选择调整工具。然后在Details of “Coordinate Systems”的Transformations下输入相应的数值进行坐标变换调整，就可以对坐标系进行精准调整了。

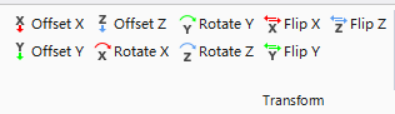

变换工具

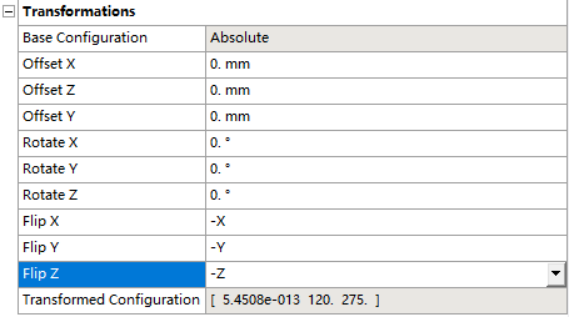

变换详细设置

坐标系的显示

通过Display菜单页下的“Show→Triad”，可在窗口的右下角显示总体坐标系工具，但此时仅仅是显示坐标系的方向，具体的位置无法显示。

Traid显示

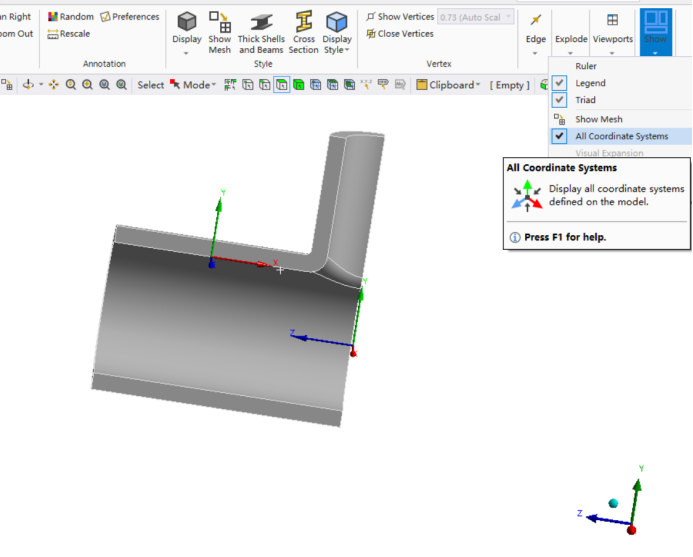

通过Display菜单页下的“Show→All Coordinate Systems”，可显示所有已定义的坐标系。

显示所有坐标系

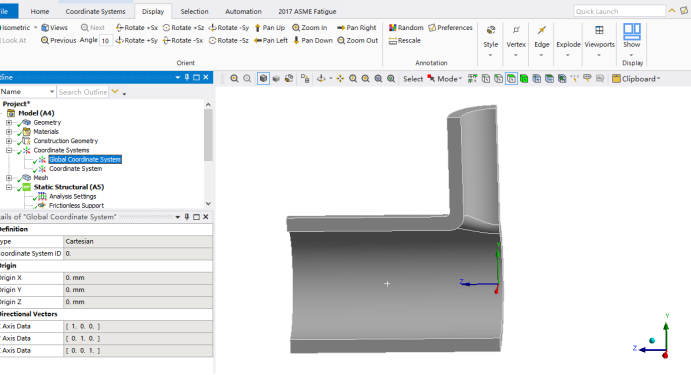

通过浏览树中选择Coordinate Systems下具体的坐标系，可以显示指定的坐标系（包括总体坐标系的位置显示）。

显示指定坐标系

来源：一起CAE吧
