别让几何建模卡进度！一文说清COMSOL联合体与装配体的关键差异

导读：上一篇文章不再迷茫！COMSOL几何清理与流体域生成技巧快速上手指南,我向读者朋友介绍了如何在COMSOL中划分流体域？而本文我想和大家聊聊COMSOL几何建模相关事情。

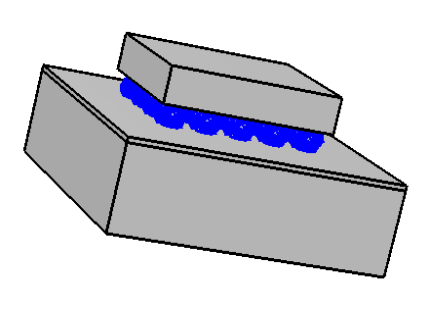

是不是在在进行几何建模的时候，几何序列最后一步总有遇到图1 所示形成联合体的按钮，但是始终不知道这个按钮的具体意义，今天通过对图2所示的几何体进行网格划分，来谈谈形成联合体和形成装配体在网格划分上区别。

图1

图2

网格划分的基本策略如下：先对中间的滚珠划分只有四面体网格，然后再通过扫掠的方法对上下两个长方体生成三棱柱网格。

一、形成联合体情形

当几何序列最后一步选择选择生成联合体时，如下图3，先对中间滚珠生成自由四面体网格如下图4

图3

图4

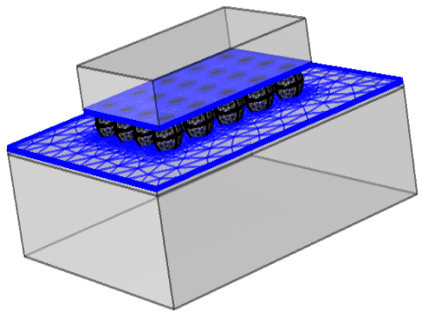

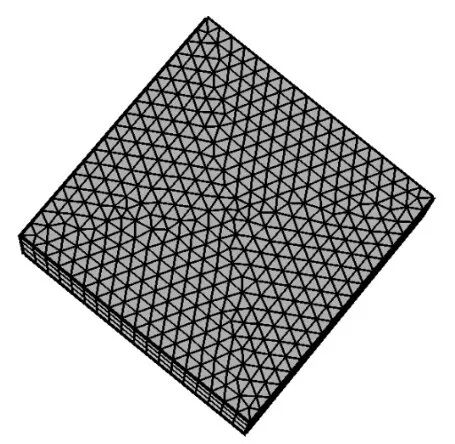

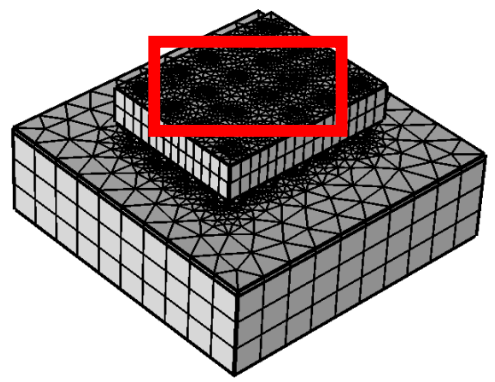

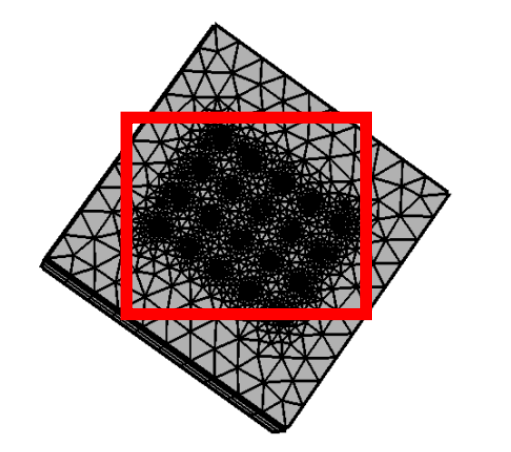

接下来分别对上下两个方体分别生成三角形面网格如下图（5），随后通过扫掠方法得出最终的网格如图6（轴测视图）和图7（底部视图），可以明显发现两个方体均呈现中间滚珠的特征。

图5

图6

当几何序列最后一步选择选择生成联合体时，如下图8，先对中间滚珠生成自由四面体网格如下图9

图8

图9

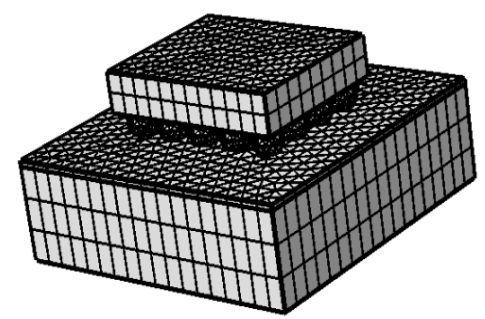

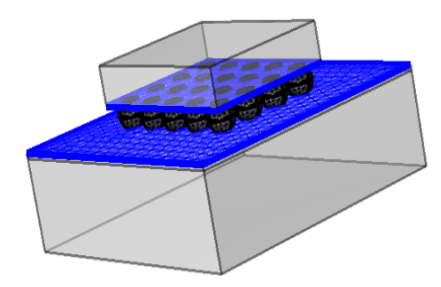

接下来分别对上下两个方体分别生成三角形面网格如下图（10），随后通过扫掠方法得出最终的网格如图11（轴测视图）和图12（底部视图），可以发现两个方体表面均无滚珠的特征。

图10

图11

图12

三、COMSOL前处理几何清理专题

通过生成的网格对比，可以明显最终网格的结果明显不一样。形成联合体的方式，会把各个区域之间相交的细节部分在各个相交域上都会生成，网格划分具有联动性；但使用形成装配体的方式结果则完全相反，网格划分不具备联动性。这也意味着两种不同的方式会应用到不同的物理场上，后续会通过一下具体的案例为大家详细讲解。

强烈推荐读者学习我的《COMSOL前处理几何清理专题全解》。

1、热流固磁硬核技术专题三

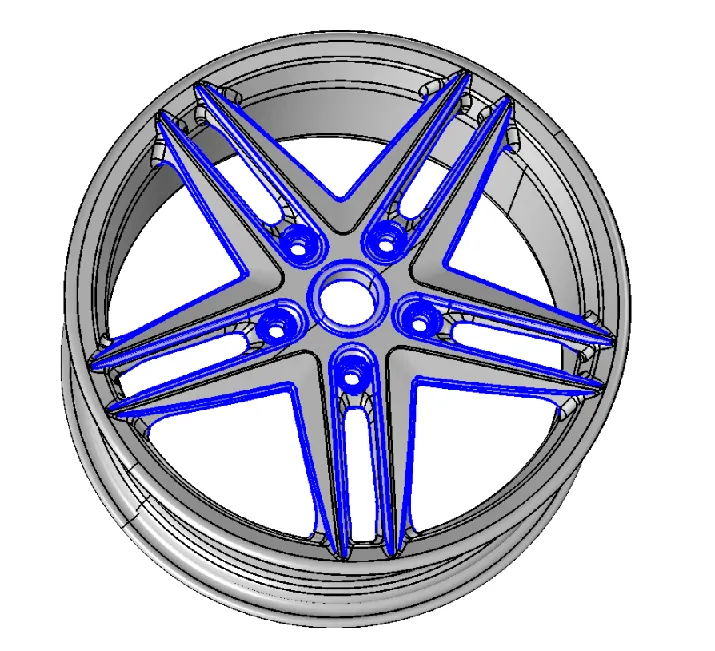

本周更新热流固磁仿真硬核技术第3个专题-COMSOL前处理几何清理，它可以帮你轻松攻克几何难题！讲师拥有硕士学历与资深仿真经验，深知初学者痛点，17 讲课程从基础到进阶，手把手教你掌握特征去除、虚拟操作、网格优化等核心技能，无论是二维还是三维模型，都能高效清理、精准建模。

2、课程大纲及主要内容

COMSOL热流固磁仿真硬核技术专题三几何清理专题全解，从特征去除和修复、移除细节、虚拟操作，17讲实战教学，搭配大量综合实例，手把手教你掌握 Comsol 核心技能。无论是工程设计、科学研究，还是职场晋升，这套课程都能让你脱颖而出！以下是我的课程大纲及具体安排：

第一章 COMSOL几何清理介绍

• 第1讲 几何清理课程介绍

• 第2讲 几何清理与虚拟操作的区别

第二章 COMSOL特征去除和修复

• 第3讲 特征去除和修复功能概述

• 第4讲 端盖面的使用

• 第5讲 检查干涉

• 第6讲 删除命令

• 第7讲 替换面

• 第8讲 分离面

• 第9讲 修复及接合至实体

第三章 COMSOL虚拟操作

• 第10讲 虚拟操作

• 第11讲 忽略功能

• 第12讲 复合功能

• 第13讲 塌落及合并

• 第14讲 网格控制

• 第15讲 移除细节

第四章 COMSOL综合实例

• 第16讲 综合案例一-分歧管修复生成流体域

• 第17讲 综合案例二-扳手网格质量优化

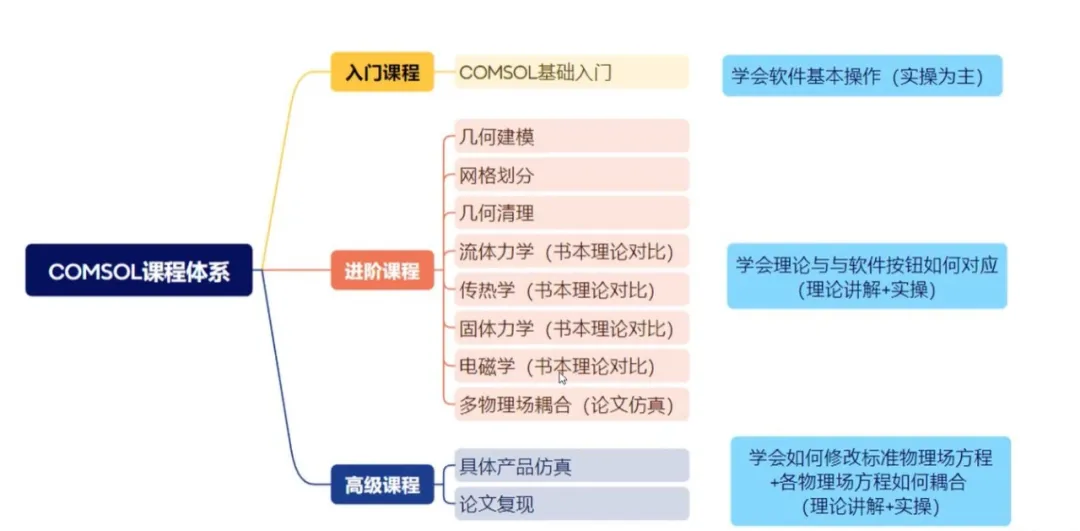

COMSOL作为仿真的后起之秀，其在多物理场耦合及界面舒适性方面远超其他仿真软件，这也是为什么COMSOL越来越受欢迎的原因，本人先前使用过五年的ANSYS经验，当使用了COMSOL后果断放弃了ANSYS，尤其是后面从事到基础研究方面，COMSOL成了无可替代的工具，本人长期从事热流固磁四方面的基础研究，现本人也将自己学COMSOL的经验最终汇总，形成了下面一套完整的课程，后续会慢慢更新，在此过程，也希望大家时刻跟上我的脚步。
