SolidWorks建模并渲染一盘鸡蛋

最终结果如下图所示：

方法：

1.点击草图绘制，选择前视基准面作为草图平面，然后点击“工具”-“草图绘制实体”-“方程式驱动的曲线”，按照下图进行设置。

点击勾号完成草图的创建。

2.再次点击草图绘制，选择右视基准面作为草图平面，然后点击“工具”-“草图绘制实体”-“方程式驱动的曲线”，按照下图进行设置。

点击勾号完成草图的创建。

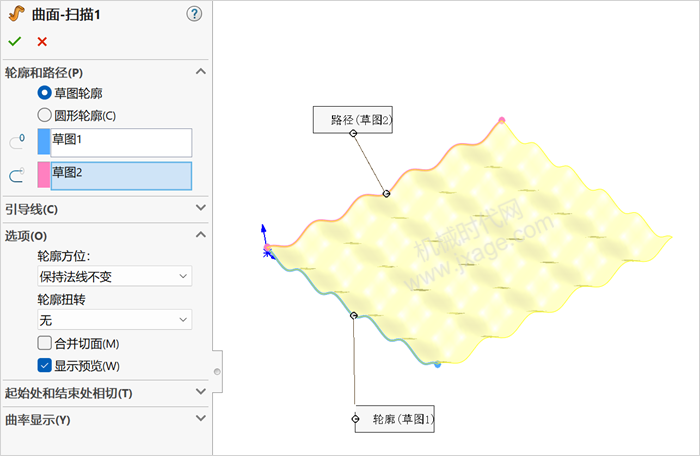

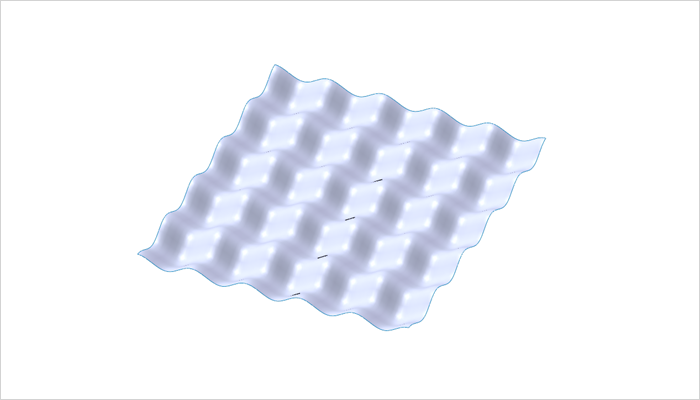

3.单击“插入”-“曲面”-“扫描曲面”，选择下图所示的粉红色的草图2作为扫描的路径，选择草图1作为扫描的轮廓，如下图所示。

点击勾号完成。

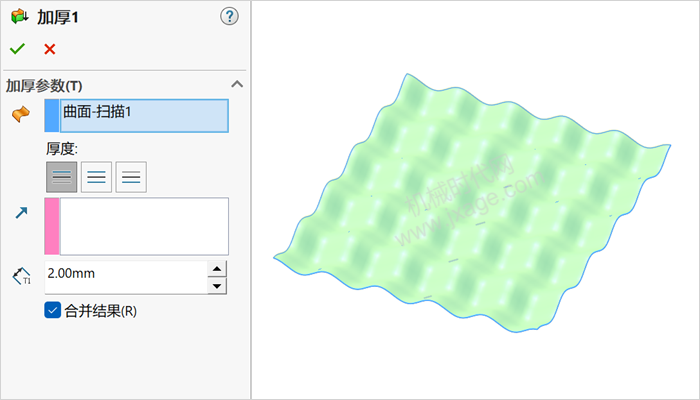

4.加厚曲面，厚度值为2mm。

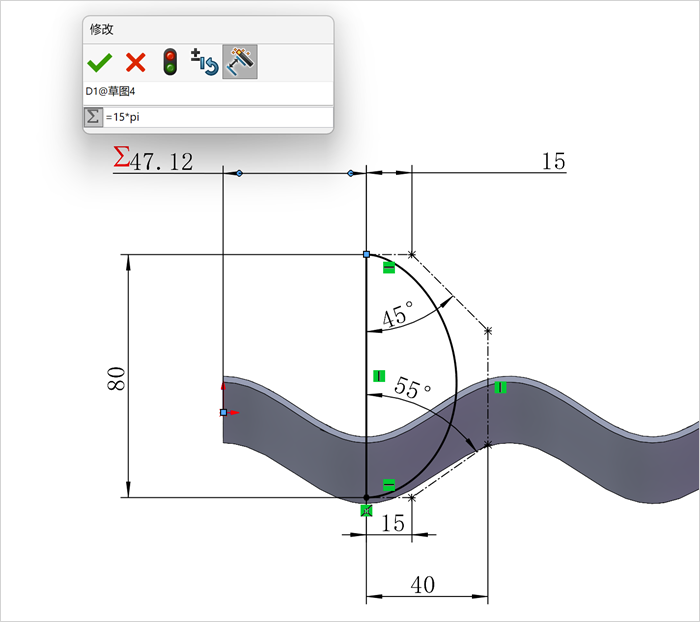

5.点击草图绘制，选择前视基准面作为草图平面，绘制如下图所示的草图。注意对下图所示的尺寸添加方程式。

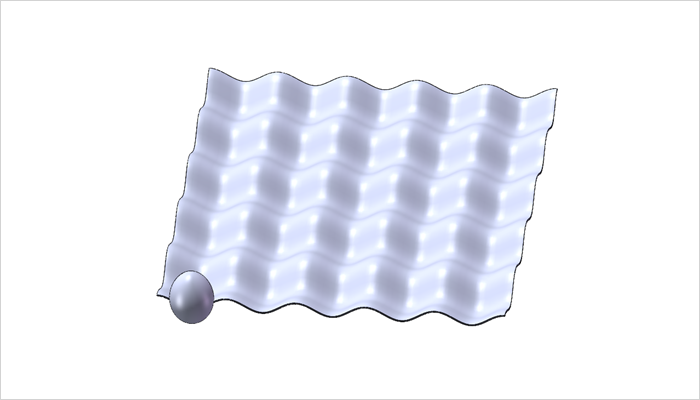

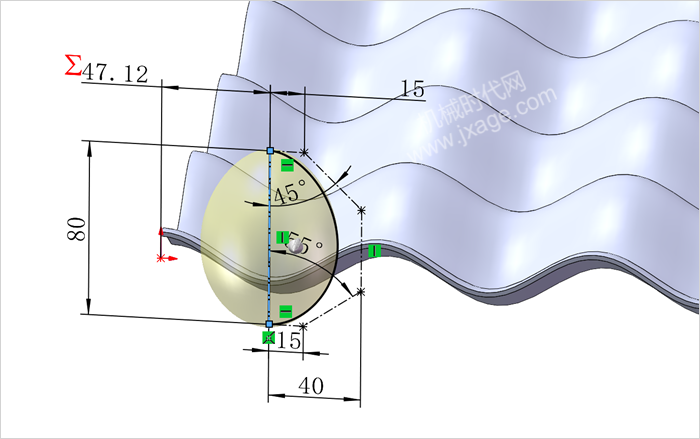

6.点击旋转凸台/基体，选择上一步的草图作为旋转截面，选择下图所示的蓝色直线作为旋转轴。

点击勾号完成。

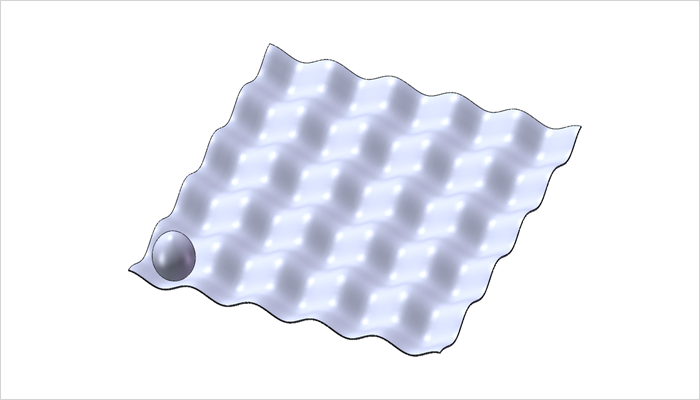

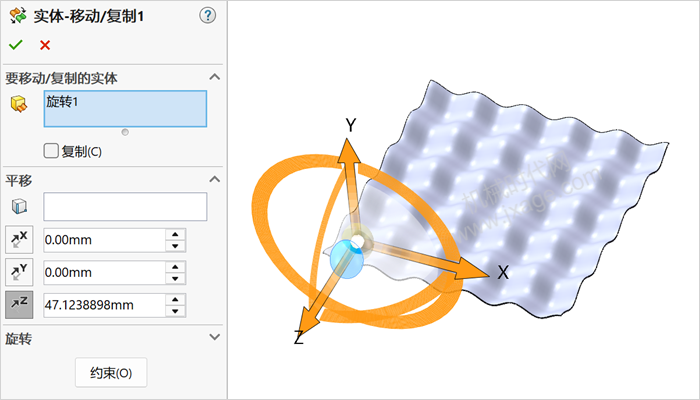

7.点击“插入”-特征”-“移动/复 制 ”，要移动/复 制的实体选择上一步创建的旋转实体，按照下图设置进行平移。

点击勾号完成。

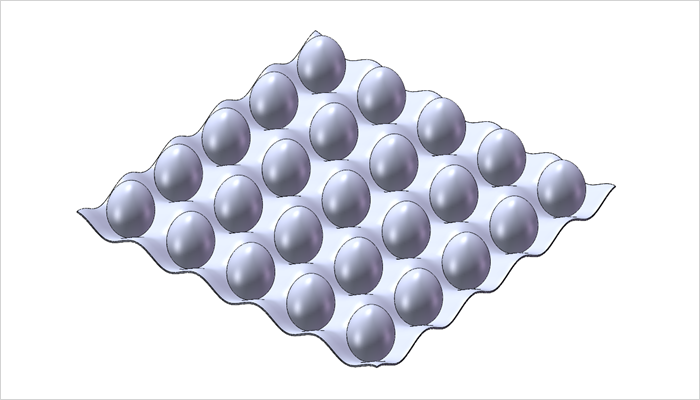

8.点击线性阵列，选择鸡蛋作为阵列对象，两个阵列方向的间距值均设置为15*pi*2。

9.渲染。
