SolidWorks创建弯曲且压扁的圆管技巧！

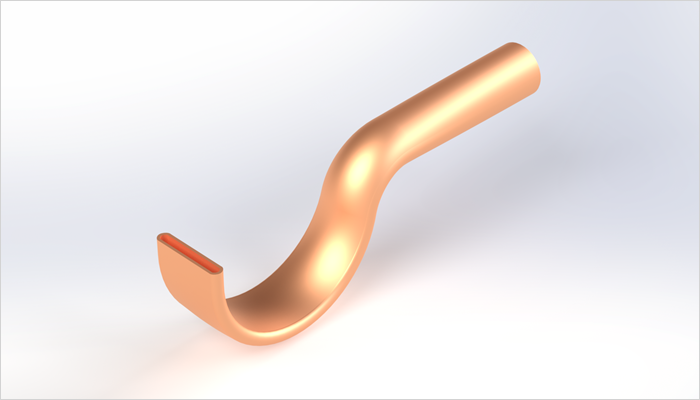

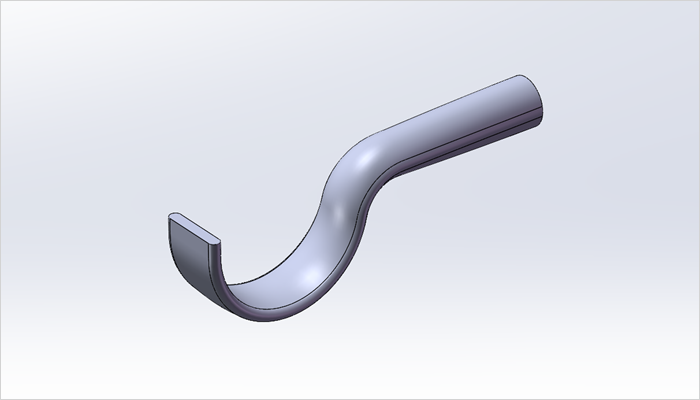

最终结果如下图所示。

方法：

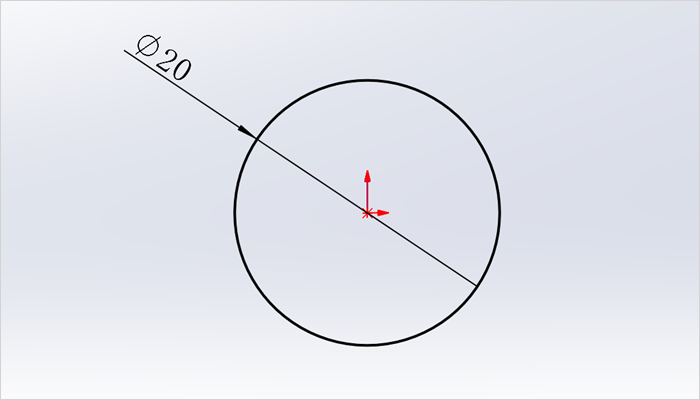

1.点击“草图绘制”，在右视基准面上绘制如下图所示的草图，点击勾号完成草图的绘制。

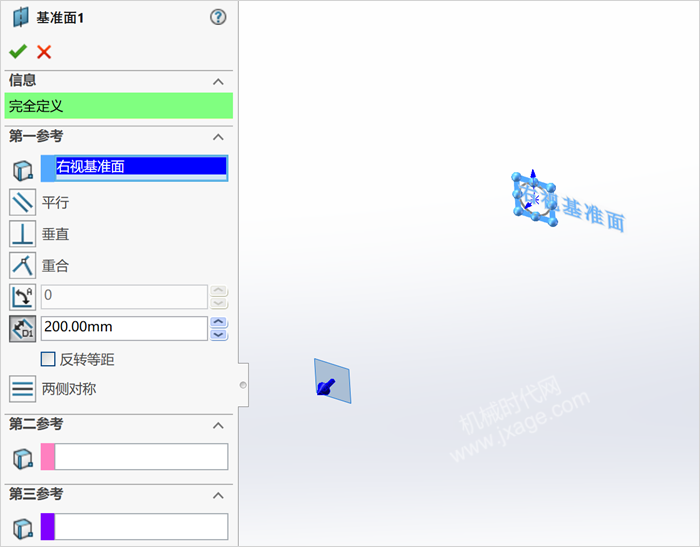

2.创建基准面1，以右视基准面为基准，偏移200mm。

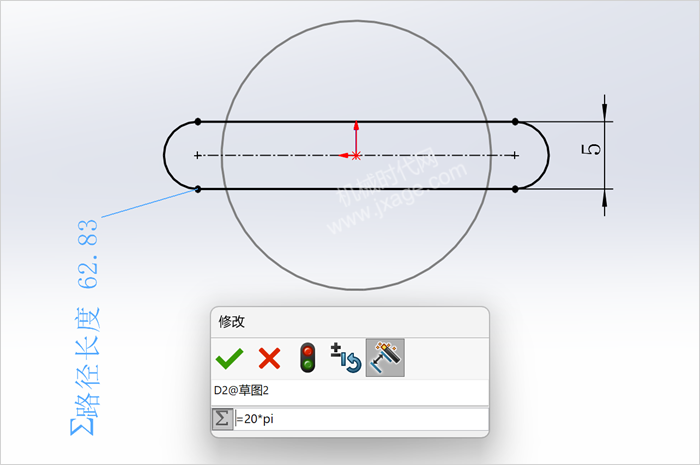

3.点击“草图绘制”，在基准面1上绘制如下图所示的草图，注意整个曲线长度和步骤1创建的圆周长一致，即20*pi，点击勾号完成草图的绘制,。

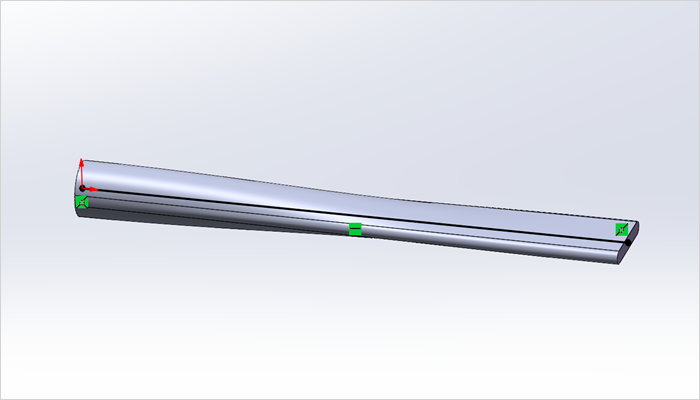

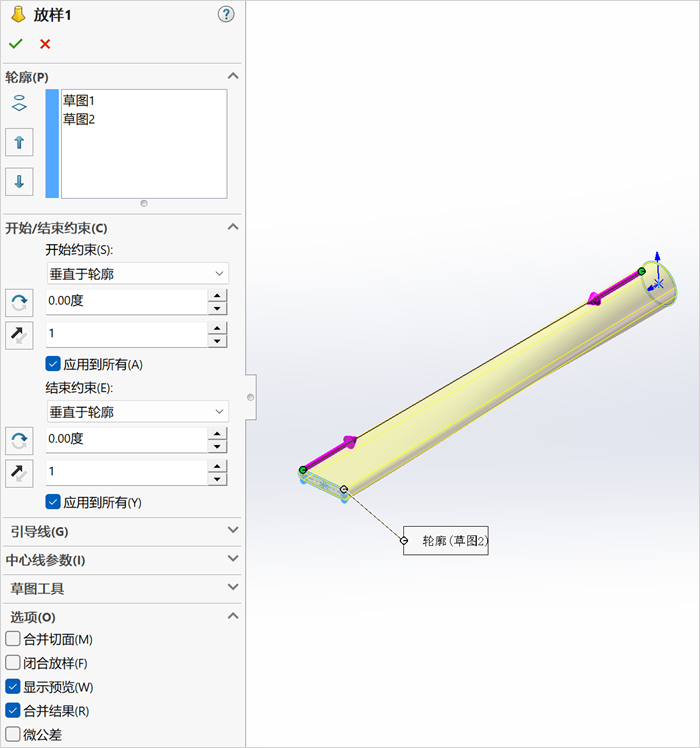

4.点击“放样凸台/基体”，选择下图所示的2个草图作为轮廓。开始/结束约束如下图所示，均设置为“垂直于轮廓”，其他设置如下所示，点击勾号完成。

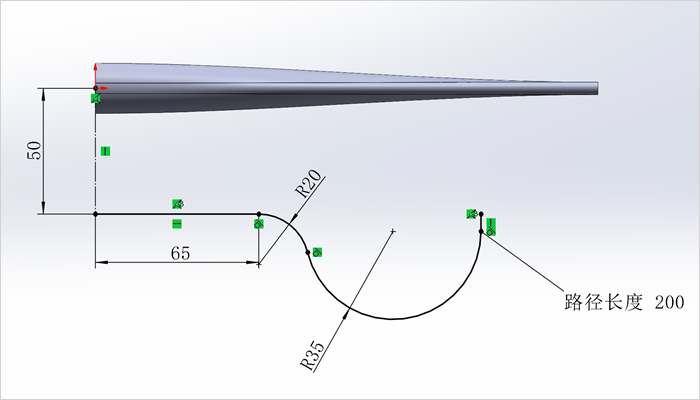

5.点击“草图绘制”，在前视基准面上绘制如下图所示的一条直线，点击勾号完成草图的绘制,。

6.点击“草图绘制”，在前视基准面上绘制如下图草图，点击勾号完成草图的绘制,。

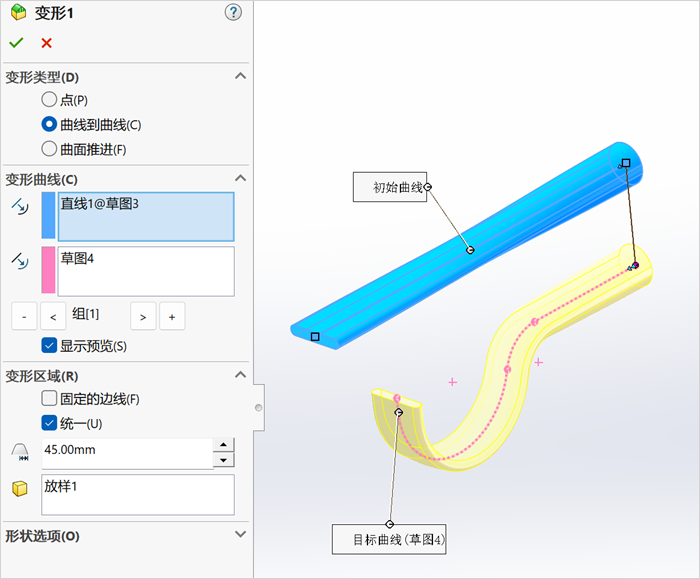

7.点击“插入”-“特征”-“变形”，变形类型选择“曲线到曲线”，初始曲线选择草图3，目标曲线选择草图4，其他设置如下图所示。

点击勾号完成。

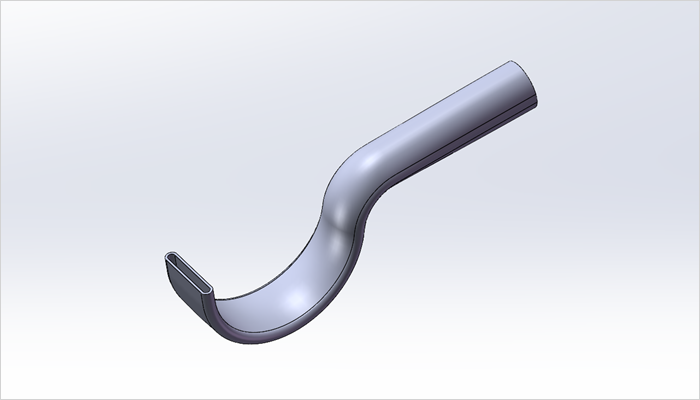

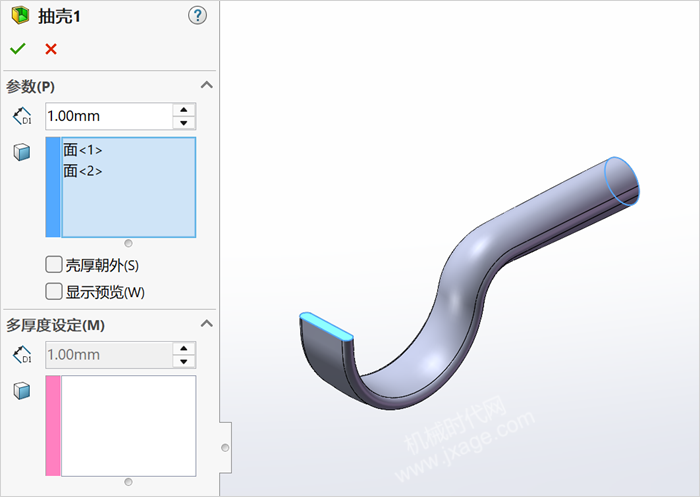

8.抽壳。

9.渲染。
