CFD与DEM仿真如何提升石油石化流化床工艺效率？

在石油石化工业体系中，流化床设备是催化裂化、加氢处理、气化等核心工艺的 “心脏” 部件。其内部气固两相的流动、传热、传质与化学反应交织耦合，形成了极为复杂的多物理场环境。长期以来，行业依赖经验积累与物理实验进行流化床设计优化，不仅面临研发成本高、周期长的困境，更难以突破 “黑箱效应”—— 无法精准捕捉设备内部微观机理，导致设计方案常存在性能短板，难以适配高效、低耗的生产需求。

流化床设备

流化床是利用流体以一定速度通过颗粒层，使颗粒悬浮并表现出类似液体的流动性。当流体流速逐渐增大，颗粒所受的浮力和阻力克服了颗粒的重量，颗粒开始松动并悬浮，形成流化状态。流化过程中，流体与颗粒的相互作用导致颗粒随机运动和分散，实现流态化。这一过程受流速、颗粒性质和流体性质的共同影响。主要分类如下：

• 鼓泡流化床：气流速度较低时，流体通过颗粒床层使颗粒悬浮，形成类似水沸腾时的气泡，气泡逐渐长大至一定尺寸后离开床层。这是最基本的流化床形式，操作稳定，适用于常压操作。

• 湍流流化床：气流速度较高时，床层中颗粒的运动更加剧烈和无规则，床层的湍动性增强，颗粒与气体之间的混合更加充分。其传热和传质速率高，适用于气固相反应。

• 快速流化床：当气流速度超过颗粒的带出速度时，颗粒被气流带走，在返料装置作用下形成内循环。固含率分布均匀，气固接触和混合良好，床层温度均匀。

• 循环流化床：气流速度在鼓泡床和湍流床之间，床层中有大量气泡和颗粒循环流动。因颗粒循环，固体颗粒与气体的接触时间增加，反应效率高，原料适应性强，碳转化率高。

• 振动流化床：床体底部安装振动电机，提供机械振动，使物料在空气分布板上跳跃前进，同时与热风接触进行热质传递。能改善普通流化床干燥后颗粒含水率不均匀、物料易团聚等问题，节能效果好，可处理黏性物料。

• 喷雾流化床：顶部有雾化喷枪，将液态物料雾化后喷入流化床，使液态物料在床内颗粒表面形成液膜并发生碰撞聚结，实现混合、制粒、干燥等过程一体化。



流化床在各行各业均有非常丰富的应用场景，以下罗列几个主要场景：

• 干燥领域：如单层圆筒型流化床干燥机适用于松散颗粒的干燥；多层圆筒型可对热敏性物料分段控温干燥；卧式多室型能满足高湿滤饼、黏性物料的干燥，停留时间可调。

• 制粒领域：流化床制粒机可实现混合、制粒、干燥连续生产，适用于制药、食品等行业，能生产孔隙率可控的颗粒，满足缓释制剂等需求。

• 气化领域：流化床气化炉可用于煤的气化，煤粒与气化剂在炉内充分混合，实现干燥、干馏、气化和燃烧同步进行，提高碳转化率，减少飞灰含碳损失。

• 燃烧领域：流化床锅炉可燃烧低热值材料，如低级煤、生活垃圾等，石灰石颗粒可在其中吸收 SO₂，减少污染物排放。

• 其他领域：流化床还可用于催化反应，如石油裂化；水体曝气；在湿法制粒设备中，与高速剪切制粒机等配合，完成固体制剂的生产等。



在石油石化场景中，CFD 能够清晰呈现床内气体速度场、压力场、温度场与浓度场的分布特征，为宏观设计优化提供数据支撑。

在催化裂化流化床反应器设计中，气体分布均匀性直接决定反应效率。借助 CFD 仿真，可模拟不同操作参数下的流场形态，精准定位气流死区、短路等问题区域。基于仿真结果优化气体分布器结构，能实现反应气体与催化剂颗粒的高效接触，有效解决局部过热、反应不完全等行业痛点。某石化企业通过 CFD 优化后，催化裂化反应器的原料转化率提升 3%-5%，副产物生成量降低 10% 以上。

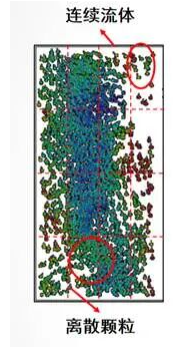

CFD中气固两相流模拟仿真

此外，CFD 在传热传质分析中展现出显著优势。对于强放热或强吸热反应，CFD 可精确计算气固相间传热系数、传质系数，模拟热量与质量的传递路径。通过优化冷却 / 加热装置布局，能实现床层温度的均匀控制，避免因温度波动导致的催化剂失活问题。同时，基于浓度场分布数据，可合理设定反应停留时间与物料循环策略，进一步提升原料利用率与产品收率，为流化床工艺的稳定运行筑牢基础。

如果说 CFD 聚焦流体相，那么 DEM 技术则专注于解析固体颗粒的运动与相互作用。在流化床中，催化剂、原料颗粒的流化状态、运动轨迹、碰撞与团聚行为，直接影响反应效率与设备寿命。DEM 通过将每个颗粒视为独立个体，基于牛顿运动定律追踪其位置、速度与加速度，同时考虑颗粒间接触力、摩擦力、粘结力及颗粒 - 壁面相互作用，为微观设计优化提供关键依据。

在催化剂颗粒选型与设备结构设计中，DEM 仿真发挥着不可替代的作用。通过模拟不同粒径、密度、形状的催化剂颗粒在气流作用下的流化过程，可明确颗粒特性对流化质量的影响，筛选出适配工艺需求的颗粒参数。同时，DEM 能精准预测颗粒碰撞频率与能量传递规律，为评估催化剂磨损风险提供数据支持。某炼化企业借助 DEM 优化流化床内部构件布局，将催化剂磨损率降低20%-30%，延长催化剂使用寿命 40%，每年减少催化剂更换成本超百万元。

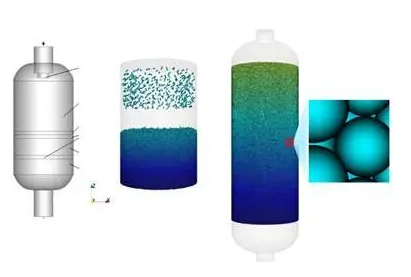

DEMms非规则颗粒模拟

针对颗粒团聚这一行业难题，DEM 仿真同样提供了有效解决方案。通过设定颗粒间相互作用参数，可模拟团聚形成与发展过程，进而制定针对性优化策略 —— 如调整操作气速、添加分散剂等，实现颗粒均匀分散，保障气固两相高效接触，为反应效率提升扫清障碍。

在实际流化床系统中，气固两相存在强耦合作用，单独使用CFD 或 DEM 难以全面反映系统真实状态。CFD-DEM 耦合仿真技术，通过双向数据传递实现气固两相行为的协同模拟 ——CFD 计算的流体场数据为颗粒运动提供外力输入，DEM计算的颗粒运动信息反哺流体场方程更新，从而精准复现气固两相相互作用的复杂过程。

CFD-DEM耦合技术

在大型气固循环流化床设计中，耦合仿真展现出强大优势。此类设备包含提升管、下降管、旋风分离器等多组件，气固流动状态复杂。借助 CFD-DEM 耦合技术，可模拟全回路内气固两相分布特征、传热传质效率及设备磨损情况。以循环倍率优化为例，通过仿真可明确不同倍率下的能耗、反应效率与磨损风险，最终确定 “效率 - 能耗 - 寿命” 平衡的最佳参数。某能源企业通过耦合仿真优化后，循环流化床的能量利用率提升 8%-10%，设备年均维护成本降低 15%，实现了经济效益与工艺性能的双重提升。

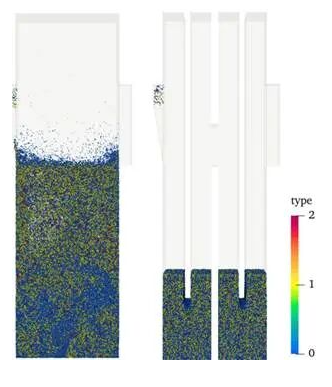

气力输送案例

宽筛分颗粒反应器模拟仿真

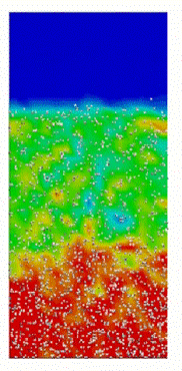

固定床反应器模拟仿真

在石油石化流化床仿真实践中，适配行业需求的专业软件是提升设计效率的关键。

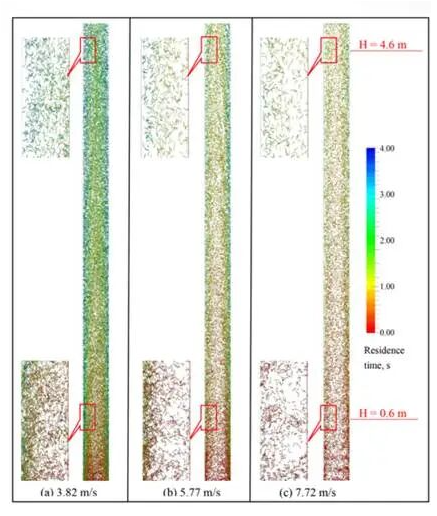

VirtualFlow 作为一款高性能 CFD 软件，凭借丰富的湍流模型与多相流模型，能精准模拟流化床内复杂流体行为。其便捷的刚体运动定义功能，可高效处理含内部运动部件的流化床设备仿真；拉格朗日颗粒跟踪模型结合四向耦合算法，能精准考量颗粒运动与密相颗粒相互作用，为工艺参数设计提供可靠数据支撑。

而 DEMms 软件在复杂颗粒体系仿真中表现突出。针对石油石化流化床内颗粒数量大、性质差异显著的特点，DEMms 依托异构并行计算技术，可支持万核以上大规模计算，轻松应对超十亿级颗粒模拟需求。其基于介尺度结构的粗粒化算法，在保证仿真精度的前提下，大幅降低计算量，提升模拟效率；针对宽粒径分布体系的多重网格搜索与通讯算法，进一步优化计算过程，减少内存占用，为大规模流化床仿真提供高效解决方案。

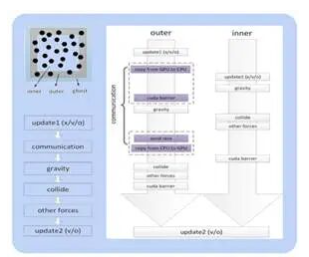

DEMms的GPU并行方案

在实际应用中，某企业借助 DEMms 的 GPU 并行技术与先进算法，成功完成气固循环流化床全回路仿真，为反应器放大设计提供关键数据；在 DMTO 反应器积碳模拟中，通过 DEMms 粗粒化技术结合集总反应动力学模型，清晰呈现催化剂积碳过程，实现积碳分布精准调控，有效延长催化剂使用寿命，为流化床工艺升级提供了有力技术支撑。

从传统经验设计到数值仿真驱动，CFD 与 DEM 技术正在重塑石油石化流化床的研发模式。它们不仅打破了设备内部的 “黑箱效应”，更以精准、高效的仿真能力，为流化床设计优化提供了从宏观到微观的全维度解决方案。随着仿真技术的持续迭代，未来将进一步推动石油石化流化床工艺向低耗、高效、绿色方向发展，为行业高质量发展注入新动能。
