小小磁环，如何撑起EMC的“半边天”？
电磁兼容主要包含两大关键内容：电磁干扰发射（EMI）和电磁敏感度（EMS）。电磁干扰发射，是指电子设备在工作过程中产生的电磁能量，会对周围其他设备的正常工作造成干扰。比如，当我们在看电视时，旁边使用电吹风，电视屏幕上可能会出现雪花噪点，这就是电吹风产生的电磁干扰影响了电视的正常接收。又或者，在医院里，如果一些医疗设备的电磁干扰发射超标，可能会干扰到心脏起搏器等关键设备的正常工作，从而危及患者的生命安全。而电磁敏感度，则是指电子设备对外部电磁干扰的敏感程度，即设备在受到外界电磁干扰时，保持自身正常性能的能力。像一些精密的电子仪器，对电磁干扰非常敏感，即使是很微弱的外界电磁干扰，也可能导致其测量结果出现偏差，甚至无法 正常工作。
解决电磁兼容问题对电子设备的正常运行和性能稳定有着至关重要的意义。在工业自动化领域，各种自动化生产线依赖大量的电子控制系统，如果这些系统之间的电磁兼容性不好，就可能频繁出现故障，导致生产线停机，给企业带来巨大的经济损失。在航空航天领域，飞行器上的电子设备众多，电磁环境复杂，任何一个设备的电磁兼容问题都可能引发严重的飞行事故，因此对电磁兼容的要求极为严格。在通信领域，基站设备、手机等通信设备如果不能有效解决电磁兼容问题，就会出现信号干扰、通话中断等问题，严重影响通信质量。
磁环登场：EMC 的秘密武器
（一）认识磁环

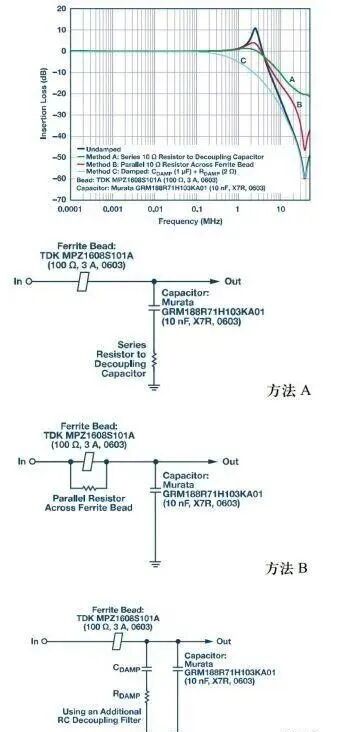

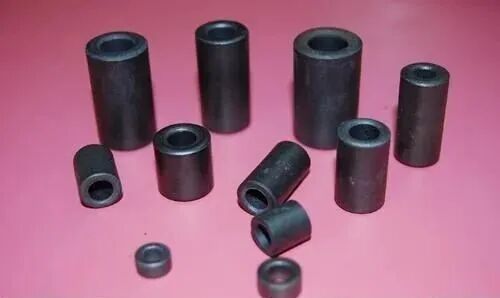

在解决电磁兼容问题的众多方案中，磁环凭借其独特的性能和广泛的应用，成为了电子工程师们手中的得力工具。磁环，从外观上看，它是一块环状的导磁体 ，就像一个小小的救生圈，安静地守护在电子设备的线路中。虽然它的模样并不起眼，但却蕴含着巨大的能量，在电子电路中发挥着至关重要的抗干扰作用。

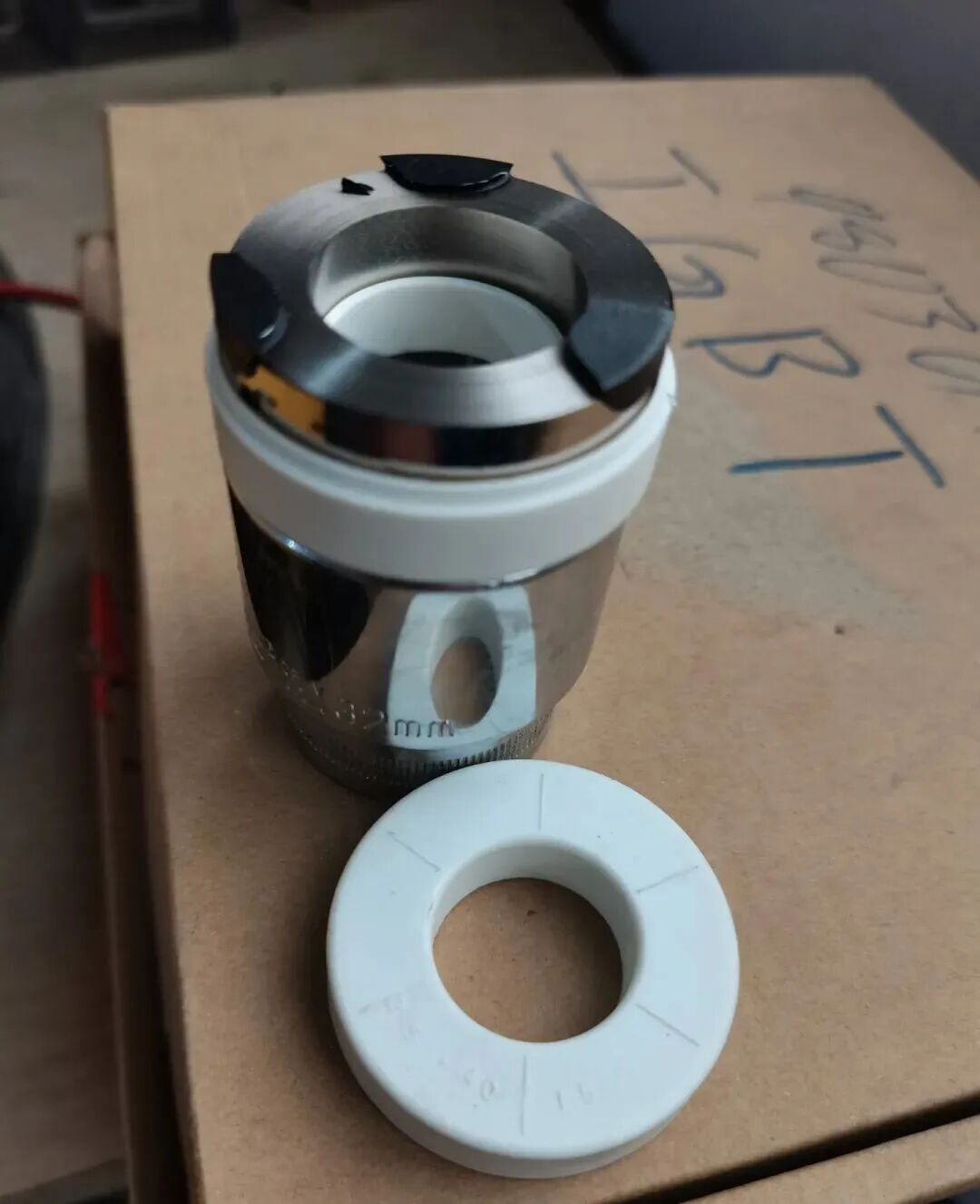

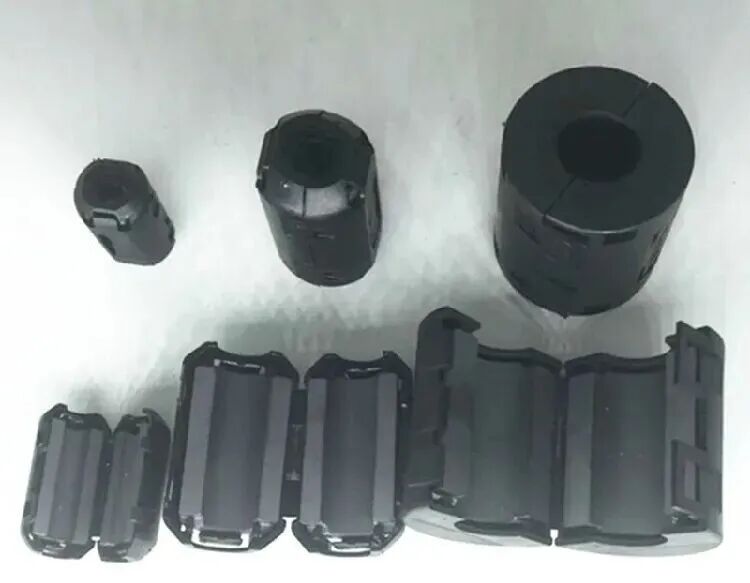

磁环的材质丰富多样，常见的有铁氧体、钕铁硼等。铁氧体磁环是最为常见的一种，它主要包括镍锌铁氧体磁环和锰锌铁氧体磁环。镍锌铁氧体磁环适合抑制高频段的电磁干扰，就像一位敏捷的 “高频卫士”，能精准地捕捉并消除高频噪声；而锰锌铁氧体磁环则在低频段的电磁干扰抑制方面表现出色，犹如一位沉稳的 “低频守护者”，为低频信号的稳定传输保驾护航。铁氧体材料成本低廉，磁导率较高，在一般的滤波和 EMI 抑制需求中应用广泛。不过，它的温度特性相对较差，在高温或低温环境下，性能可能会有所下降。
钕铁硼磁环则属于高性能的稀土永磁材料磁环，它的磁性能极为优异，能吸收自身重量的 640 倍，因此常被外界称为强磁环。与普通磁环相比，钕铁硼磁环具有更好的抵抗力，在自然环境和正常情况下，对磁力影响不大；它的耐高温性也更好，居里温度远高于普通磁环；硬度同样高于普通磁环，即使在室外受到碰撞，外观也能保持相对完整 。由于这些出色的性能，钕铁硼磁环适用于对性能要求极高的高端应用，如高性能永磁电机和传感器等领域，能有效提高电机的性能与效率，降低电机的噪音和振动 。
（二）磁环工作原理大揭秘
磁环之所以能够在电磁兼容领域发挥重要作用，关键在于其独特的工作原理。磁环在不同的频率下有着截然不同的阻抗特性。在低频时，它的阻抗很小，就像一条宽阔平坦的大道，信号可以毫无阻碍地通过，几乎不会对正常的低频信号传输造成任何影响。这就好比一辆在高速公路上行驶的汽车，畅通无阻地朝着目的地前进。
然而，当信号频率升高时，磁环的阻抗会急剧上升。这时候，磁环就像是一个 “能量转换大师”，将高频噪声转化为热能消耗掉。当高频干扰信号试图通过磁环时，磁环会产生强大的阻抗，就像在道路上设置了重重障碍，让高频干扰信号难以通行。这些高频干扰信号的能量在磁环的作用下，不断地与磁环内部的物质相互作用，最终转化为热能散发出去，从而有效地抑制了高频噪声对正常信号的干扰。就好比汽车遇到了崎岖的山路和各种障碍物，行驶变得异常艰难，最终消耗了大量的能量，无法继续前行。
从微观角度来看，当高频电流通过磁环时，会在磁环内部产生交变磁场。这个交变磁场会使磁环内的电子发生剧烈的运动，电子之间的相互碰撞和摩擦会产生热量，从而将高频电流的能量以热能的形式消耗掉。这种能量转换和消耗的过程，就是磁环抑制高频噪声的本质原因。
磁环在 EMC 中的多场景应用
（一）电源线中的磁环
在日常生活中，我们家中的电器设备，如冰箱、空调、电视等，都离不开电源线。电源线作为设备运行的基础，为设备提供稳定的电力供应，然而，它也是电磁干扰的主要传播途径之一。在电力传输过程中，由于各种原因，如电网中的谐波、开关电源的高频噪声等，电源线中会混入大量的电磁干扰信号。这些干扰信号不仅会影响设备本身的正常运行，导致设备性能下降、工作不稳定，还可能通过电源线向外传播，对周围其他设备产生干扰 。
为了确保电源线的电磁兼容性，在电源线上安装磁环是一种简单而有效的方法。磁环可以抑制电源线中的电磁干扰，减小其对设备的影响。当电源线中的电磁干扰信号通过磁环时，磁环会根据其独特的阻抗特性，对不同频率的干扰信号进行处理。对于低频干扰信号，磁环的阻抗较小，干扰信号可以相对顺利地通过；而对于高频干扰信号，磁环的阻抗急剧增大，将干扰信号的能量转化为热能消耗掉，从而有效地抑制了高频干扰对设备的影响。
同时，磁环还可以防止设备内部的电磁干扰通过电源线向外传播。在电子设备内部，各种电子元件在工作时会产生电磁干扰，这些干扰如果通过电源线传播到外部，可能会对其他设备造成干扰。磁环就像一个 “屏障”，将设备内部的电磁干扰限制在一定范围内，避免其通过电源线向外扩散，从而保证了周围电子设备的正常工作环境 。
（二）信号线里的磁环
信号线是设备之间传输信号的媒介，在通信、计算机、自动化控制等领域都有着广泛的应用。比如，在计算机内部，CPU 与内存、硬盘、显卡等部件之间通过各种信号线进行数据传输；在通信系统中，基站与手机之间通过无线信号传输信息，而基站内部的各种设备之间则通过有线信号线进行连接和数据交互。然而，信号线在传输信号的过程中，很容易受到外界电磁干扰的影响。当外界存在电磁干扰源时，如附近的无线通信设备、高压电线、电机等，这些干扰源产生的电磁场会耦合到信号线上，导致信号失真、误码率增加，严重时甚至会导致信号传输中断 。
为了确保信号线的电磁兼容性，在信号线上安装磁环是一种常见的解决方案。磁环可以抑制信号线中的电磁干扰，减小其对设备的影响。当电磁干扰信号进入信号线时，磁环会对其进行 “过滤”。对于高频干扰信号，磁环通过将其能量转化为热能的方式，有效地削弱了干扰信号的强度，使信号能够保持相对纯净的状态进行传输。这就好比在一条清澈的小溪中，突然混入了一些泥沙，而磁环就像一个过滤器，将泥沙过滤掉，让溪水继续保持清澈地流淌。
同时，磁环还可以防止设备内部的电磁干扰通过信号线向外传播。在设备内部，各种电子元件工作时产生的电磁干扰可能会耦合到信号线上，如果不加以抑制，这些干扰信号会随着信号线传播到其他设备，从而对整个系统的正常运行产生影响。磁环的存在，有效地阻止了这种内部干扰的传播，保障了信号传输的稳定性和准确性 。
（三）接地系统中的磁环
接地系统是设备抗电磁干扰的重要措施之一，它就像电子设备的 “安全卫士”，为设备提供了一个稳定的参考电位，能够有效地抑制电磁干扰，保护设备和人员的安全。在电子设备中，将设备的地线连接到公共地线上，可以使设备产生的电磁干扰通过地线流入大地，从而避免干扰信号在设备内部或设备之间传播。例如，在建筑物的电气系统中，所有的电气设备都通过接地系统连接到大地，确保了整个建筑物内电气设备的正常运行和人员的安全。
而磁环在接地系统中也能发挥重要作用。在接地线上安装磁环，可以进一步降低电磁干扰，提高设备的电磁兼容性。当电磁干扰信号通过接地线时，磁环会对其进行抑制。磁环的高磁导率特性使得它能够有效地引导和吸收磁场，将干扰信号的能量转化为热能或其他形式的能量消耗掉，从而减少了干扰信号通过接地线对设备的影响。此外，磁环还可以增强接地系统的稳定性，提高接地系统对电磁干扰的抵抗能力，确保接地系统能够更好地发挥其抗干扰作用 。
（四）屏蔽罩上的磁环
屏蔽罩是一种用于屏蔽电磁干扰的金属外壳，它能够有效地阻挡外部电磁干扰对设备的影响。在电子设备中，如手机、电脑主板、精密仪器等，常常会使用屏蔽罩来保护内部的电子元件免受外界电磁干扰的侵害。屏蔽罩的工作原理是利用金属的导电性和导磁性，将外界的电磁干扰信号反射回去或引导到其他地方，从而使屏蔽罩内部的电子设备处于一个相对安静的电磁环境中 。
磁环在屏蔽罩中的应用，可以进一步增强屏蔽效果，提高设备的整体抗干扰性能。当屏蔽罩与磁环配合使用时，磁环可以增强屏蔽罩对电磁干扰的吸收和抑制能力。磁环的高磁导率特性使得它能够更好地引导和吸收磁场，将进入屏蔽罩的电磁干扰信号的能量转化为热能或其他形式的能量消耗掉，从而减少了干扰信号在屏蔽罩内部的反射和传播。这就好比在一个坚固的城堡周围，又增加了一道 “能量吸收屏障”，进一步增强了城堡的防御能力，使城堡内的居民能够更加安全地生活。通过在屏蔽罩上安装磁环，可以有效地提高设备对复杂电磁环境的适应能力，保障设备在各种电磁干扰环境下都能稳定、可靠地运行 。
实际案例见证磁环实力
（一）医疗设备辐射超标难题
在实际的电子设备研发和生产过程中，磁环在解决电磁兼容问题方面有着众多成功的应用案例。曾经有一款国外的医疗产品，计划在国内市场销售，然而在进行国内医疗产品认证时，却遇到了棘手的问题。在辐射骚扰测试中，该产品在 60MHz 和 130MHz 左右的频段出现了超标情况。现场工程师们首先想到在 AC220V 电源线缆上增加大量不同种类的磁环，希望能够抑制电磁干扰，降低辐射骚扰。然而，经过多次尝试，结果却不尽人意，辐射骚扰问题依然存在 。
为了找到问题的根源，工程师们没有放弃，而是进行了更加深入的排查。由于该产品是便携式医疗设备，既可以由 AC220V 供电，也可以使用电池供电。工程师们决定进行一次大胆的尝试，直接拔掉 AC220V 电源线，仅使用电池为产品供电，然后再次进行辐射骚扰测试。令人惊讶的是，测试结果显示，前后的辐射骚扰情况几乎没有任何改变。这一结果表明，产品的辐射骚扰问题与 AC220V 电源线并无关联 。
接下来，工程师们打开机壳，使用频谱分析仪和近场探头在机壳内部的单板、线缆等各个部位进行仔细的查找，试图找出电磁干扰源。当近场探头置于电池电源线时，奇迹发生了，在所关心的 60MHz 和 130MHz 左右的频段，电磁干扰陡然增大。通过对比近场测试和标准实验室测试的频谱，可以发现两者的结果非常接近。为了进一步验证，工程师们拔掉电池电源线，此时近场测试的电磁干扰幅度大幅度减小。经过这一系列的测试和验证，工程师们终于确定，引起产品辐射超标的 “罪魁祸首” 就是电池电源线 。
找到了问题的根源，接下来就是如何解决问题。由于该产品是国外产品，没有任何硬件电路图和技术支持工程师，为了避免对产品进行大规模的改动而损坏产品，工程师们经过深思熟虑，最终选择了使用磁环的整改方案。铁氧体磁环是一种吸收损耗型元件，在低频段，它呈现出非常低的感性阻抗值，不会影响数据线或信号线上有用信号的传输。而在高频段，其阻抗增大，感抗分量仍保持很小，电阻性分量却迅速增加，当有高频能量穿过磁性材料时，电阻性分量就会把这些能量转化为热能耗散掉。工程师们首先查看频谱图，确定产品超标频段为 60MHz - 130MHz，因此要求磁环在这个频段有较高的阻抗。经过仔细查看磁环规格书，他们最终选择了型号为 74271112 的磁环，当线圈绕 2 匝时，该磁环在 100MHz 左右的阻抗高达 800Ω，满足了滤波需求 。
确定了磁环的型号和绕制匝数后，工程师们将电池电源线在磁环上绕 2 匝，然后合拢整机再次进行辐射骚扰测试。结果令人欣喜，在所关心的频段，电磁干扰改善了约 12dB，成功通过了实验。这个案例充分展示了磁环在解决电磁兼容问题方面的强大实力，也为其他工程师在遇到类似问题时提供了宝贵的经验和借鉴 。
（二）扫码枪时钟辐射超标
在另一个案例中，一款扫码枪在进行电磁兼容测试时，出现了时钟辐射超标的问题。该扫码枪的时钟源头是扫描摄像头 sensor 返回给主 IC 的时钟信号，这个时钟信号在传输过程中出现了问题，导致辐射超标。工程师们通过对 USB 端口套磁环进行测试，发现有明显的改善，这表明时钟信号耦合到了 USB 端，并通过 USB 线束辐射出去 。
找到了问题的原因后，工程师们决定采用共模电感进行噪声抑制。共模电感由双线并绕在磁芯组成，对于共模电流而言，共模电感通过磁通量叠加，对共模电流的抑制更明显，而对于差模电流，磁通抵消，不体现电感特性，故不会对差模信号造成损耗。在实际的 EMC 问题中，辐射很多时候都是由共模与差模噪声叠加在一起的，而在这个案例中，共模噪声是造成辐射超标的主要问题 。
工程师们首先在 USB 端口套上磁环，此时辐射情况有了一定的改善，但仍未完全达标。然后，他们在 USB 端口加上共模电感，进一步抑制共模噪声。经过这一系列的整改措施，扫码枪的时钟辐射超标问题得到了圆满解决。从整改前的数据到套磁环后的数据，再到加共模后的数据，可以明显看出，辐射强度逐渐降低，最终达到了标准要求 。
这个案例再次证明了磁环和共模电感在解决电磁兼容问题中的重要作用。通过合理地使用磁环和共模电感，工程师们能够有效地抑制电磁干扰，确保电子设备的正常运行和性能稳定 。
选择与使用磁环的实用指南
（一）磁环的选择要点
在实际应用中，选择合适的磁环至关重要，它直接关系到电磁兼容问题的解决效果。选择磁环时，需要综合考虑多个因素。
首先，要根据干扰频率来选择磁环的材质。不同材质的磁环适用于不同的频率范围。如前文所述，镍锌铁氧体磁环适合抑制高频段的电磁干扰，一般适用于 1MHz 到数百兆赫的频率范围；而锰锌铁氧体磁环则在低频段的电磁干扰抑制方面表现出色，通常用于操作频率低于 5MHz 的应用场合 。如果干扰频率在几十千赫兹到几兆赫兹之间，锰锌铁氧体磁环可能是更好的选择；如果干扰频率在几十兆赫兹以上，镍锌铁氧体磁环则更为合适。
线缆粗细也是选择磁环时需要考虑的重要因素。磁环的内径应与线缆粗细相匹配，确保线缆能够顺利穿过磁环，并且两者之间的间隙不宜过大。如果磁环内径过大，会导致漏磁增加，降低磁环的抑制效果；如果内径过小，线缆可能无法穿过，或者在安装过程中对线缆造成损伤。例如，对于直径为 5mm 的线缆，应选择内径略大于 5mm 的磁环，如 5.5mm - 6mm 的磁环，这样既能保证线缆顺利穿过，又能使磁环与线缆紧密配合，提高抑制效果 。
使用环境也是不可忽视的因素。如果电子设备工作在高温环境下，应选择耐高温的磁环材料，以确保磁环在高温下仍能保持良好的性能。在一些工业设备中，工作温度可能会达到 80℃甚至更高，普通的磁环在这样的高温下可能会出现性能下降、磁导率降低等问题，从而影响其对电磁干扰的抑制效果。此时，就需要选择专门的耐高温磁环，如采用特殊配方的铁氧体磁环，其能够在高温环境下稳定工作，有效抑制电磁干扰 。
此外，还需要考虑磁环的饱和磁通密度。当穿过磁环的电流较大时，如果磁环的饱和磁通密度较低，磁环就容易达到饱和状态，从而失去对电磁干扰的抑制能力。在一些大功率设备中，电源线中的电流较大，就需要选择饱和磁通密度较高的磁环，以保证在大电流情况下磁环仍能正常工作 。
（二）磁环的正确使用方法
选择好磁环后，正确的使用方法同样关键。安装磁环的位置要尽量靠近干扰源，这是因为越靠近干扰源，磁环对干扰信号的抑制效果就越好。在电源线中，应将磁环安装在靠近电源插头或设备电源输入端的位置；在信号线中，磁环应靠近信号源或信号输出端。比如，在电脑主机中，电源线的磁环应安装在靠近电源接口的位置，这样可以有效地抑制从电源线上传入的电磁干扰；对于连接电脑和显示器的信号线，磁环应安装在靠近电脑显卡接口或显示器接口的一端，以减少外界电磁干扰对信号传输的影响 。
根据需要确定绕线匝数也很重要。匝数越多，对低频干扰的抑制效果越好，但对高频干扰的抑制作用可能会减弱，因为匝数增加会导致磁环的寄生电容增大，当遇到高频干扰信号时，寄生电容的容抗较小，可能会将磁环的电感短路，从而使磁环失去作用。在实际应用中，需要根据干扰信号的频率特点来调整磁环的匝数。如果主要是低频干扰，可适当增加绕线匝数，一般建议绕 2 - 3 匝；如果是高频干扰，应避免绕匝，或者选择匝数较少的绕法 。
在使用磁环时，还需注意避免磁环饱和。当穿过磁环的导线中流过较大的电流时，磁环容易饱和，导致其性能下降。为了避免磁环饱和，可以将电源的两根线（正、负）同时穿过一个磁环，这样可以使磁环内的磁场相互抵消，减少磁环饱和的可能性。在一些电子设备的电源线上，常常会看到两根线同时穿过一个磁环的情况，这就是为了防止磁环饱和，保证磁环能够稳定地发挥抑制电磁干扰的作用 。
总结磁环在 EMC 中的价值
磁环作为解决电磁兼容问题的重要工具，在现代电子设备中发挥着不可或缺的作用。从电磁兼容的基本概念，到磁环的工作原理、应用场景、实际案例以及选择使用指南，我们深入了解了磁环在 EMC 领域的奥秘。
在各种电子设备中，无论是电源线、信号线、接地系统还是屏蔽罩，磁环都能通过其独特的阻抗特性，有效地抑制电磁干扰，提高设备的电磁兼容性。它就像一位默默守护的卫士，保障着电子设备在复杂的电磁环境中稳定、可靠地运行。通过实际案例，我们亲眼见证了磁环在解决电磁兼容问题时的强大实力，它能够帮助工程师们攻克一个又一个难题，确保产品顺利通过电磁兼容测试。
在选择和使用磁环时，我们需要充分考虑各种因素，如干扰频率、线缆粗细、使用环境等，确保选择合适的磁环，并正确地安装和使用，以发挥其最佳性能。合理地运用磁环，不仅可以提高电子设备的质量和可靠性，还能降低产品开发成本和时间，为企业带来更大的经济效益。
在未来，随着电子技术的不断发展，电磁环境将变得更加复杂，对电磁兼容的要求也将越来越高。磁环作为一种简单而有效的电磁兼容解决方案，将在电子设备中继续发挥重要作用。我们相信，随着材料科学和制造工艺的不断进步，磁环的性能将不断提升，应用范围也将更加广泛。希望广大电子工程师和爱好者能够重视磁环在 EMC 中的应用，不断探索和创新，让磁环为电子设备的发展贡献更多的力量 。
