基带与射频同源的重要性

11月前浏览275

在现代无线通信系统中,高性能的实现高度依赖于基带(Baseband)信号处理与射频(Radio Frequency)信号处理两个环节的精密协作。基带处理承担信号的调制、编码、解码、均衡等核心数字算法;而射频处理则负责将基带信号高效、准确地转换(上变频)至适合无线信道传输的射频信号,以及将接收到的射频信号恢复(下变频)回基带信号进行后续处理。在整个信号链路的构建中,确保基带处理与射频处理的信号具有共同的频率和相位基准——即保持“同源”,是维系系统性能、实现先进通信技术的理论基石。

1.相位相干性:

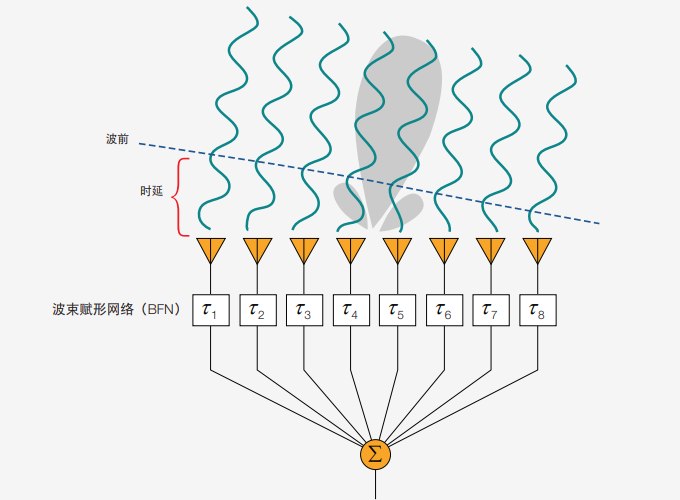

现代无线通信,尤其是在MIMO(多输入多输出)和波束赋形(Beamforming)技术中,核心优势在于利用空间维度。无论是多天线发射以提高容量和可靠性,还是精确控制波束方向以增强覆盖和抑制干扰,其关键在于多个发射或接收通道信号之间保持严格的相位相干性 。即信号间的相对相位关系必须高度稳定且可预测。

非同源的风险: 若基带时钟(驱动数字信号处理)和各射频通道的本振信号(LO,用于频率转换)来源于不同的时钟源(如独立的晶体振荡器),由于各晶振固有的频率稳定度(如老化率、温漂)和相位噪声特性的差异,必然导致:

相位漂移: 不同通道信号间的相对相位会随时间缓慢变化,破坏预设的波束方向图。

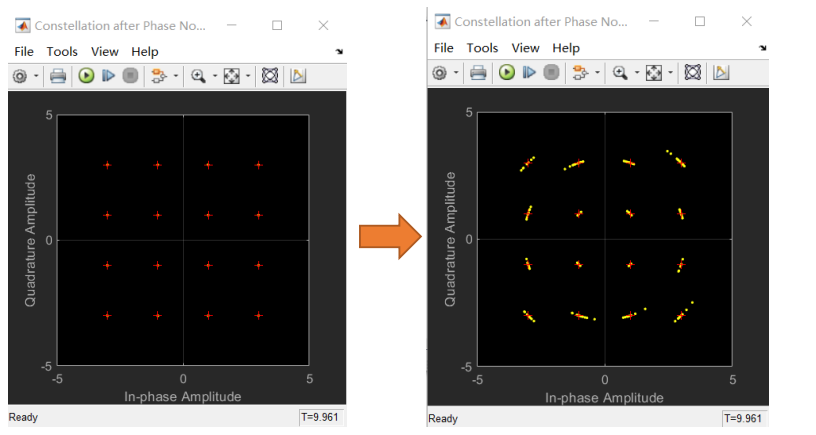

相位噪声恶化: 独立晶振的相位噪声不相关,使得合成的信号相位抖动增大,降低波束的聚焦增益和指向精度。

信号抵消风险: 严重的相位误差可能导致本应同相叠加的信号在某些方向上发生相消干涉,显著降低接收信噪比(SNR)或有效辐射功率(EIRP)。

同源的保障: 采用单一、高稳定度的频率参考源 (如恒温晶振 OCXO、原子钟或高精度锁相环 PLL)同时生成基带采样时钟和各射频通道的本振信号(通常通过锁相环倍频/分频或直接数字频率合成 DDS 实现)。这确保了所有通道的信号都溯源至同一个时间/频率基准 ,从根本上消除了独立源之间的相对漂移和噪声不相关性,为高精度、稳定的波束赋形和空间信号处理提供了理论可行性和实际实现保障。

2.避免累积时序误差/频偏:

论上,收发双方的载波频率应完全一致。但现实中,本地振荡器频率偏差、多普勒频移等因素引入了载波频率偏移(Carrier Frequency Offset, CFO) 。CFO会破坏接收信号的星座图正交性,引入旋转和ICI(子载波间干扰),严重恶化解调性能。

非同源的负担: 在非同源系统中:

双重补偿: 接收机不仅要补偿由收发两端独立晶振差异(以及多普勒效应)引起的“系统级CFO”,还需要额外处理基带处理时钟与射频本振频率之间因非同源而产生的内部相对频差 。这相当于引入了额外的CFO分量。

估计复杂性与误差: 估计和补偿两重CFO(系统级+内部级)需要更复杂的算法(如联合估计),占用更多计算资源,并可能因估计误差相互影响而降低整体补偿精度。

同源的简化与优化: 同源设计确保基带采样时钟和射频本振频率锁定在同一个参考源上 ,它们之间的相对频率关系是精确已知且稳定的 (例如,LO频率 = N * Fref, ADC采样率Fs = M * Fref)。这从根本上消除了内部相对频差带来的额外CFO分量。接收机只需专注于估计和补偿由收发两端参考源差异(和多普勒)引起的单一“系统级CFO”,显著降低了算法复杂度,提高了频率同步的精度和鲁棒性,尤其在低SNR或快衰落信道下优势明显。

具体影响:

发射: 基带产生并送给射频的数字I/Q数据流,其采样点时刻与射频调制器实际需要的时刻逐渐发生错位。这会导致调制失真,星座图旋转/扩散,信号质量(EVM)恶化,误码率升高。

接收: 射频下变频后送给基带进行采样的模拟I/Q信号,其采样时刻与基带ADC/DSP期望的采样时刻逐渐错开。这会导致采样错误,严重影响解调性能,甚至无法 正确解调信号。

3.保持频率相干性/稳定性:

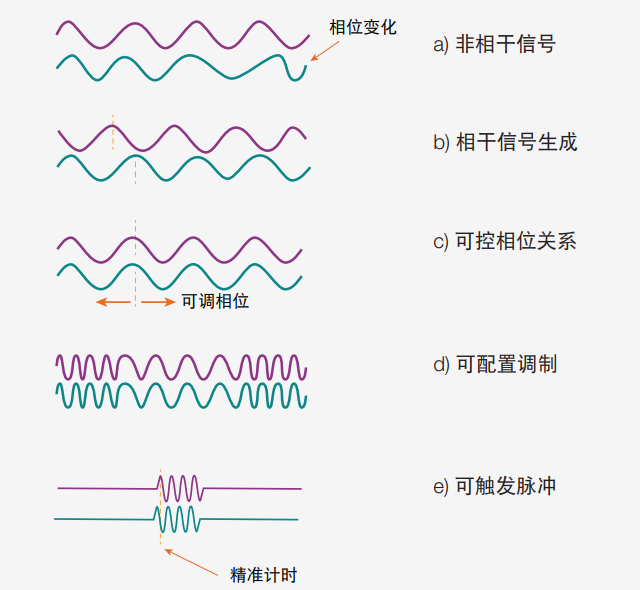

在MIMO、波束赋形、相控阵等需要同时生成和处理多个射频信道的系统中,各信道信号之间不仅需要相位相干(同源的核心贡献),还需要精确控制其相对幅度和绝对相位差(相对于某个参考) 。

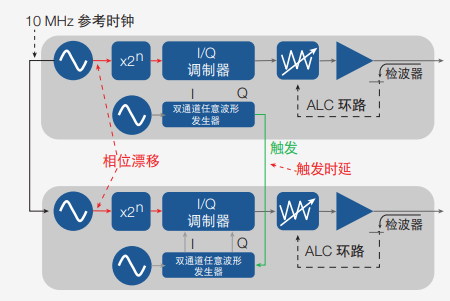

非同源的挑战: 使用独立振荡器或非同源LO为不同射频通道提供本振时,即使经过静态校准,不同LO的漂移特性和相位噪声也会随时间独立变化,使得通道间的幅度比和相位差动态漂移且难以精确预测 。维持跨通道的一致性和长期稳定性需要极其复杂且频繁的动态校准,增加了系统复杂度和成本。

同源的优势:

共享LO/DDS架构: 最彻底的同源方式是使用单一LO驱动所有上/下变频器 (通过功分器),或使用基于公共参考时钟的直接数字频率合成器(DDS)独立但同步地生成各通道所需的LO信号。DDS方案尤其灵活,通过在同步复位时加载不同的相位累加器初值,可精确设定各通道的 初始相位偏移 。

可预测性与稳定性: 同源LO/DDS保证了所有通道的本振信号具有完全相关的相位噪声和频率漂移特性 。这意味着通道间的相对幅度比和相位差在时间上是高度稳定的 (主要受限于模拟通道本身的差异,如放大器增益、线缆长度等,这些相对更容易校准和保持稳定)。系统校准(尤其相位校准)的基线精度和长期稳定性 都得到质的提升。

简化校准: 同源为精确的多通道校准提供了稳固的基础,校准后的结果更不易受独立LO漂移的影响,大大降低了维护校准精度的难度和频率。

4.支持多天线技术(MIMO/Beamforming):

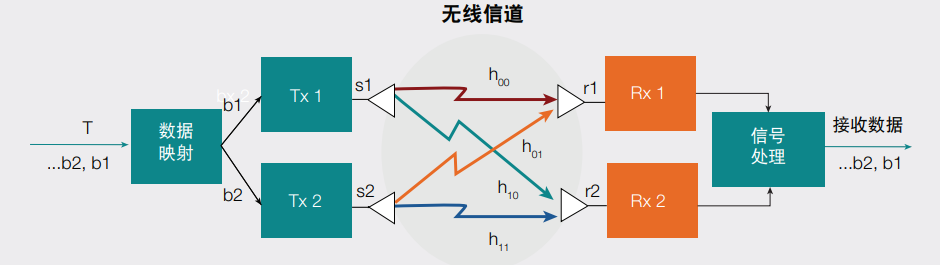

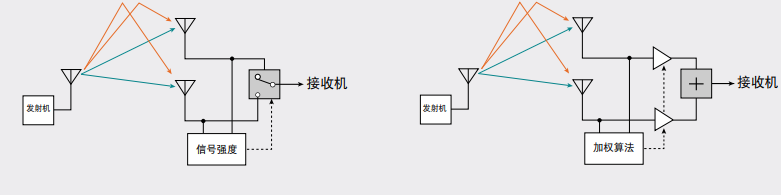

关键要求: 在MIMO(多入多出)和波束成形系统中,多个并行的射频收发通道(每个通道都有自己的基带处理)必须保持严格的相位和频率同步 。这些通道之间信号的相对相位差是实现空间处理增益的关键。

问题: 如果每个射频通道(甚至每个通道的基带和射频对)都使用独立的时钟源,几乎不可能保证所有通道之间的同步精度满足要求(通常需要在纳秒甚至皮秒量级)。

解决: 所有天线通道的基带和射频电路必须使用同一个 参考时钟源(主时钟),通过精心的时钟树设计将低抖动、低偏斜的时钟信号分发到各个通道。这样才能确保所有通道在处理信号时拥有共同的时间基准和频率基准,实现精确的相位对齐和波束控制。

5.简化系统设计和校准:

同源设计避免了在不同时钟域之间进行复杂且可能不精准的异步接口设计或频繁的时钟校准补偿。

系统只需要关注对这一个参考时钟源的稳定性和性能进行优化和管理即可,降低了整体设计的复杂性和成本。

总结:

基带和射频共享同一个时钟源的根本目的是为了消除两者之间因独立时钟而必然产生的相对频率差、累积时序偏差和独立的相位噪声叠加 。这保证了:

数据传输时序的精确匹配: 基带处理的数字采样时刻与射频调制/解调的模拟时刻严格同步。

极低的相对相位抖动: 提高调制解调精度,尤其是对相位敏感的高阶调制和接收灵敏度。

稳定的相对频率关系: 抵抗环境变化引起的漂移。

多通道的严格同步: 实现MIMO和波束成形的性能潜力。

因此,“同源时钟”是现代高性能无线通信系统可靠工作的基石之一。没有它,系统性能(数据速率、可靠性、覆盖范围)将严重劣化,甚至无法 正常工作。






来源:射频通信链
电路通信理论控制
著作权归作者所有,欢迎分享,未经许可,不得转载
首次发布时间:2025-09-19
最近编辑:11月前
匹诺曹
签名征集中
获赞 14粉丝 69文章 482课程 0
点赞
收藏
作者推荐

射频知识用多少—负反馈在射频电路中的应用

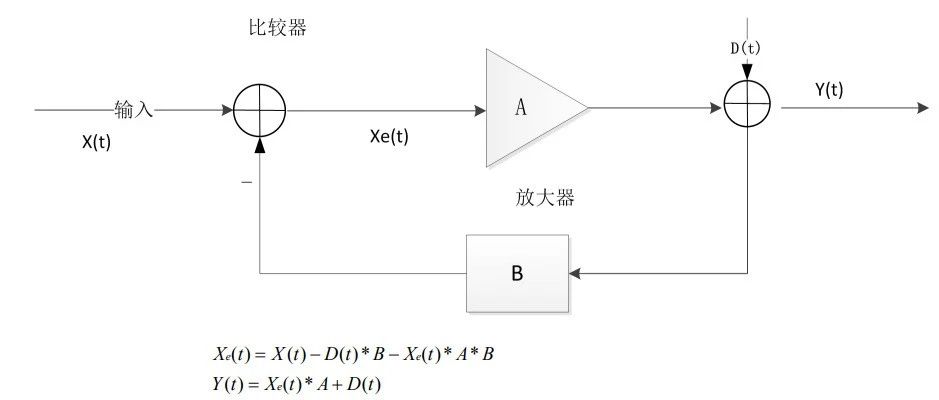

经常有号友问我学习射频要看什么书?跟很多推荐的不一样,我会推荐看《模拟电子》,模电中讲了很多最基础的理论,这些基础的理论在射频电路中反复被用到-例如负反馈。负反馈是电路中常见的一种模型,在射频电路中应用广泛。经典负反馈系统建模基本数学模型: Y(s)=[1+A(s)]/[1+B(s)A(s)]*X(s) 其中: A(s) 为功放传递函数B(s) 为反馈网络传递函数环路增益 T(s)=A(s)B(s)在模拟电路中讲了负反馈的几个优点:1.稳定系统增益/输出:关键特点: 显著降低系统增益(或输出量)对开环增益变化 (如元器件参数漂移、温度变化、电源波动、老化)的敏感性。结果: 系统输出更精确地跟随输入指令,对外部扰动和内部参数漂移具有鲁棒性 (如将功放输出功率波动从±3dB抑制到±0.5dB)。优势:保证放大器在整个工作频带内增益更平坦。降低对晶体管个体差异的依赖,提高产品良率和一致性。减少温度漂移对增益的影响。实现: 需要设计具有足够开环增益和稳定相位的放大器,并设计稳定、频率特性符合要求的反馈网络β。应用:l宽频带功放负反馈设计l稳定功率设计减少温度漂移对增益的影响2.扩展系统带宽: 关键特点: 在保持增益稳定的前提下,拓宽了系统有效工作的频率范围 。负反馈通过降低中低频增益,可以将增益-频率曲线“压平”,从而将3dB带宽向高频方向扩展。其代价就是峰值增益的降低。优势: 设计出满足宽带应用(如超宽带通信、仪器仪表)要求的放大器。实现: 需要开环放大器在目标带宽内具有足够的相移稳定性(避免振荡)。有时会采用补偿技术(如在反馈电阻上并联电容)来优化频率响应。 3.改善线性度,减少失真:关键特点: 有效抑制系统非线性特性 (如放大器件的AM/AM、AM/PM失真、谐波失真、互调失真)。原理: 反馈信号包含输出端的失真分量。误差信号 ε ≈ (输入 - 含失真的输出)。系统通过放大并驱动这个误差信号,试图预失真输入信号 来抵消开环系统引入的失真。结果: 降低谐波、互调产物,提高信噪比(SNR)、信纳比(SINAD),改善调制精度(EVM),降低邻道泄漏(ACLR)。4.改变输入/输出阻抗:负反馈作用: 通过精心设计的反馈网络(电阻、电容、电感或其组合),负反馈可以将放大器的输入阻抗和输出阻抗“拉向”期望的值(通常是50Ω纯电阻)。优势:减小信号在级间或与天线/滤波器连接时的反射损耗(提高S11和S22)。提高功率传输效率。简化级联设计,使各模块更容易实现共轭匹配或系统匹配。增强电路对负载或源阻抗变化的鲁棒性。实现: 串联反馈(电压采样,电流求和)常用于提高输入阻抗;并联反馈(电流采样,电压求和)常用于降低输入/输出阻抗;串-并联(电压采样,电压求和)或并-串联(电流采样,电流求和)反馈可综合调整阻抗。实际中常采用电阻+电容或微带线结构的反馈网络。5.增强稳定性(防止振荡):射频放大器由于晶体管内部反馈(S12)、不合理的匹配网络或布局布线引入的寄生耦合,容易在某些频率点满足振荡条件(环路增益≥1且相移360°)。负反馈作用: 负反馈本身设计得当是用于稳定工作点的。 这里指的是正确设计和实施的负反馈本身就是为了避免 电路工作在不稳定的区域。通过负反馈可以控制并降低放大器的增益,使其远离潜在的不稳定点(如降低可能产生振荡的频点增益)。负反馈还能降低输入输出阻抗对频率的敏感性。优势: 使放大器在整个工作频带内保持无条件稳定(所有源和负载阻抗下都不会振荡),通常通过Rollett稳定性因子 K > 1 和 |Δ| < 1 来判断。关键点: 负反馈必须保证在关键频点(如增益峰值、相位反转点)有足够的相位裕度 。设计不当的负反馈(如在高频引入过多相移)反而会导致 振荡(变成正反馈)。 负反馈的缺点1.增加了噪声系数:负反馈对噪声的影响是复杂且通常是负面的 。反馈网络本身的无源电阻会产生额外的热噪声。虽然负反馈可以改变输入阻抗(可能有助于实现最佳噪声匹配),但它会增加总的噪声系数。结论: 在LNA设计中通常避免使用负反馈- 尽管负反馈可以让电路稳定,但是,追求最低NF是首要目标。2.负反馈系统可能产生振荡 原理: 环路中存在附加相移(由放大器、电容、电感、传输延迟等引起)。当在某个频率点(f_osc)上,开环增益A和反馈系数β的乘积满足 |T(f_osc)| >= 1 且 ∠T(f_osc) = -180°(即环路相移达到180度)时,系统在该频率点满足振荡条件(巴克豪森判据)。结果: 必须进行频率补偿设计 (如添加相位超前/滞后网络、主极点补偿、降低高频增益),确保在整个工作频带内,环路增益T=1(0dB)点对应的相位裕度(Phase Margin, PM) > 45°(通常要求) 和增益裕度(Gain Margin, GM) > 10dB(通常要求) ,以保证系统稳定。总结:负反馈是射频电路设计中一项强大而常用的技术,主要用于:实现良好的输入/输出阻抗匹配 (核心优势之一)。稳定增益 (降低对元器件和温度变化的敏感度)。扩展带宽 (牺牲增益换取平坦的宽频带响应)。改善线性度 (降低失真,提高IIP3,但大功率/高频应用有限制)。确保电路稳定性 (设计得当是前提)。然而,在射频高频段实现稳定有效的负反馈极具挑战性,需要仔细考虑相移、寄生效应、增益限制、布局布线以及噪声和功率处理等因素。设计师必须在性能提升与复杂性、潜在风险之间进行权衡折衷。 来源:射频通信链
