Abaqus之 Adaptive meshing

3小时前浏览0

引言

任意拉格朗日-欧拉（ALE）自适应网格技术是计算力学中的关键方法，它有效融合了欧拉与拉格朗日网格法的优势。这种混合方法在领先的有限元分析软件Abaqus中尤为重要，即使面临剧烈变形工况也能实现稳健的数值仿真。本文将深入探讨ALE自适应网格的原理、在Abaqus/Standard和Abaqus/Explicit中的具体应用，以及其在复杂仿真中的独特优势。

多种网格技术概览

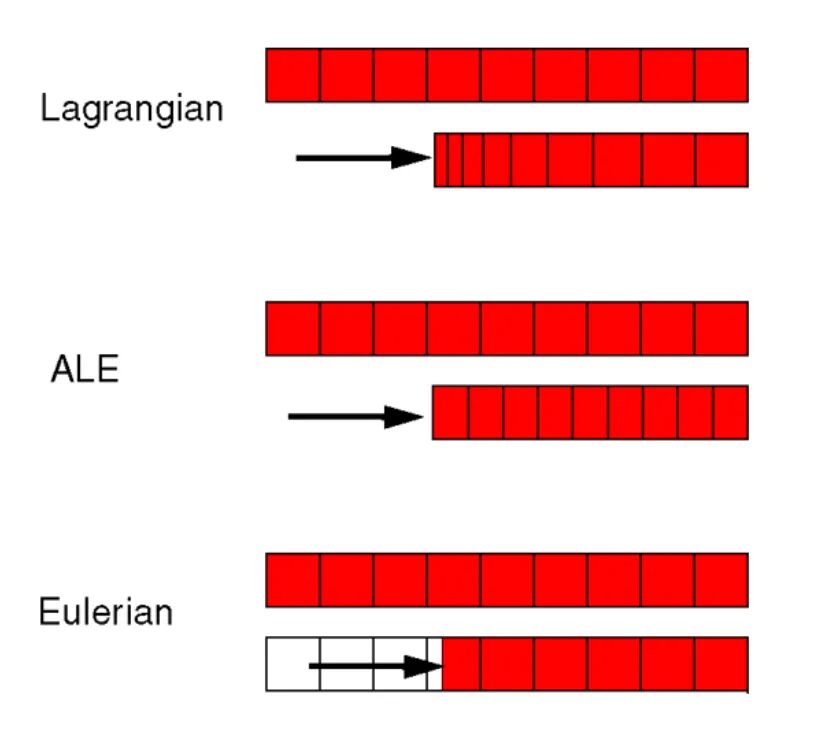

在计算力学中，网格质量会显著影响仿真的精度与效率。主要存在三种网格技术：欧拉法、拉格朗日法以及任意拉格朗日-欧拉（ALE）法。

欧拉网格法

欧拉网格采用固定网格体系，材料在网格内部流动。该方法适用于流体动力学问题以及不需要精确追踪特定材料点的大变形场景。其主要优势包括：

大变形处理能力：能有效处理材料界面和边界随时间显著变化的工况
静态网格特性：网格保持固定，彻底避免网格畸变问题

但欧拉网格也存在局限性：

固体力学精度不足：对于固体材料大位移/变形问题的计算精度较低
算法复杂性：需要复杂算法来有效追踪材料界面和边界

拉格朗日网格法

相比之下，拉格朗日网格随材料共同运动。网格中的每个节点都与特定材料点绑定，使其特别适合固体力学和有限变形分析。主要优势包括：

自然贴合特性：网格自动贴合材料运动，简化材料界面和边界追踪
固体力学优势：非常适合固体有限变形问题的求解

但拉格朗日网格也存在缺点：

网格畸变问题：大变形情况下易产生严重网格畸变，导致数值误差且需要频繁重划分网格
流体应用局限：不适用于涉及大尺度运动的流体流动问题

任意拉格朗日-欧拉（ALE）网格法

ALE网格法是欧拉与拉格朗日法的混合 approach。在ALE中，网格可独立于材料运动，通过动态调整既能减少畸变又能部分跟踪材料运动。该方法具有以下优势：

多功能性：结合两种方法的优点，适用于流固耦合和大变形等广泛问题
网格质量保持：通过减少过度畸变，持续保持网格质量和计算精度
灵活网格运动：可根据具体问题特征进行网格运动优化

然而相比纯欧拉或拉格朗日法，ALE网格法更加复杂且计算密集。需要采用先进的网格运动和重划分算法来平衡精度与计算效率。

Abaqus中的ALE自适应网格技术

ALE自适应网格技术在Abaqus中被广泛应用于处理涉及大变形和材料去除的复杂仿真。其在Abaqus/Standard和Abaqus/Explicit中的实现方式和功能各有特点，分别适用于不同类型的工程问题。

Abaqus/Standard中的ALE自适应网格技术

在Abaqus/Standard中，ALE自适应网格技术虽然功能有限，但在特定应用中效果显著：

固定材料域：适用于材料不流入或流出计算域的情况，类似于拉格朗日方法
烧蚀与磨损分析：可有效模拟边界材料侵蚀工况（如烧蚀或磨损），在剧烈变形下保持网格质量
声学分析：使声学网格能够跟随结构预载引起的声学域几何变化

Abaqus/Standard的主要局限在于无法创建或删除单元，这限制了其处理极端变形的能力。

Abaqus/Explicit中的ALE自适应网格技术

Abaqus/Explicit提供更全面的ALE自适应网格功能，适用于更广泛的问题类型：

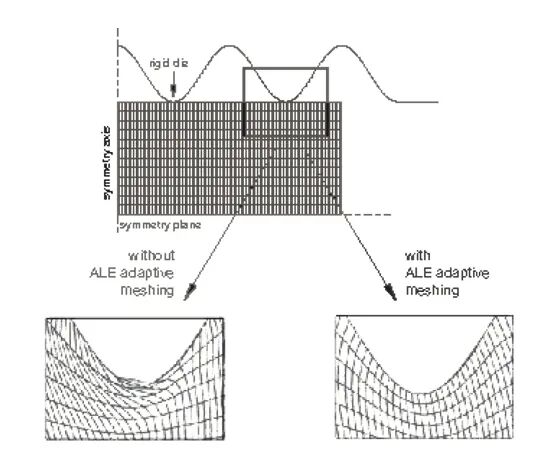

大变形分析：特别适合瞬态大变形问题，如动态冲击、穿透以及锻造、挤压、轧制等金属成形工艺
欧拉问题求解：可模拟材料流入/流出网格的工况，提升流固耦合分析精度
稳态过程模拟：适用于稳态过程建模及稳态过程中的瞬态阶段模拟

Abaqus/Explicit中的ALE自适应网格技术包含针对不同问题类型的平滑方法，可在变形开始前改善网格质量，从而获得更稳健精确的解决方案。

未来技术：自适应重网格与网格间解映射

后续章节将介绍自适应重网格（adaptive remeshing）和网格间解映射（mesh-to-mesh solution mapping）技术。这两种方法分别用于提升网格精度和管理网格畸变问题，都需要特定的设置标准和实施条件。本教程后续将提供在Abaqus/Standard中应用这些技术的详细说明和操作指南。

结论

Abaqus中的ALE自适应网格技术是处理大变形和材料相互作用等复杂仿真的强大工具。通过融合欧拉法和拉格朗日法的优势，ALE自适应网格确保持续的高质量网格和精确计算结果。无论是在Abaqus/Standard中处理固定材料域和磨损建模，还是在Abaqus/Explicit中求解动态大变形问题，ALE自适应网格技术都能显著提升计算力学分析的稳健性和精度。
