SolidWorks Routing(一) ：布电线、电缆

一、打开SolidWorks Routing插件，并创建需要布线的装配体；

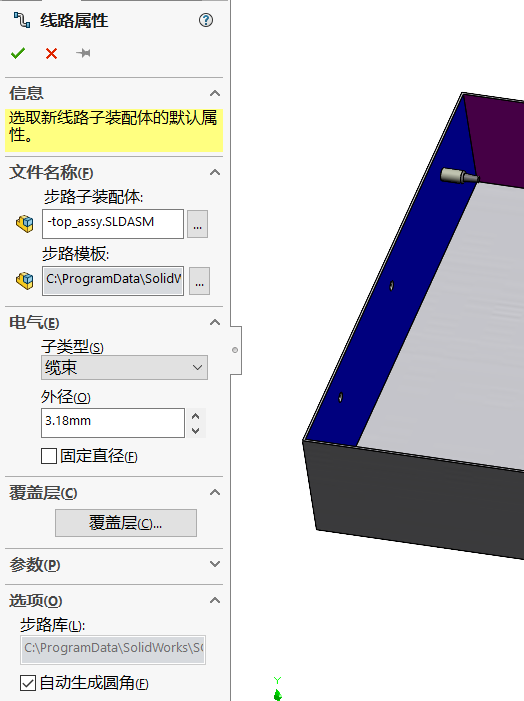

二、在设计库中选择 plug-5pindin.sldprt零件，并拖入到模型安装孔；点击确定（标准库里的零部件都是定义好的智能线路零部件，附带属性。如何设置管线模板和自定义企业标准库是Routing模块的重点）；

三、同样的方法从标准库里拖动plug-5pindin.sldprt零件到其余安装孔；

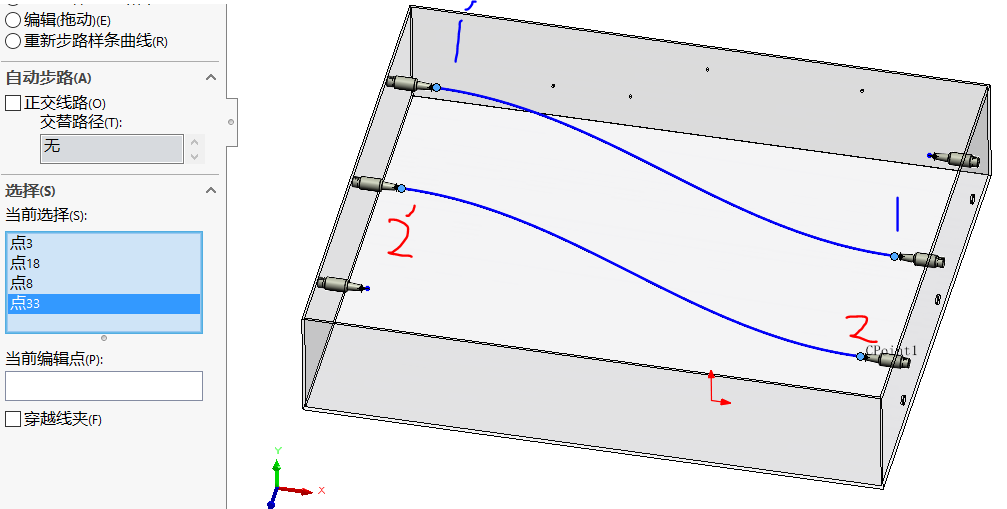

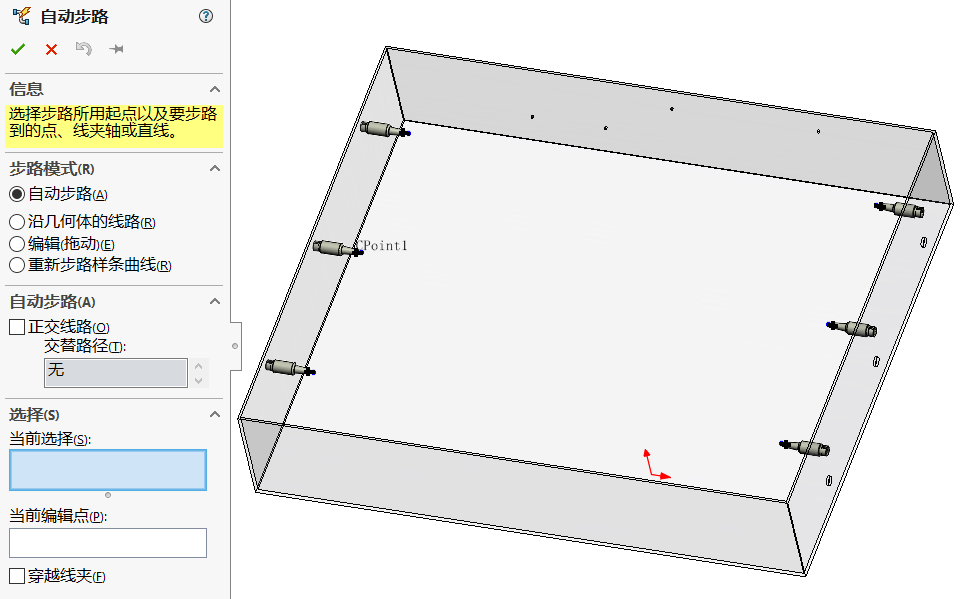

四、选择要布线路径的两个端点，并确定；

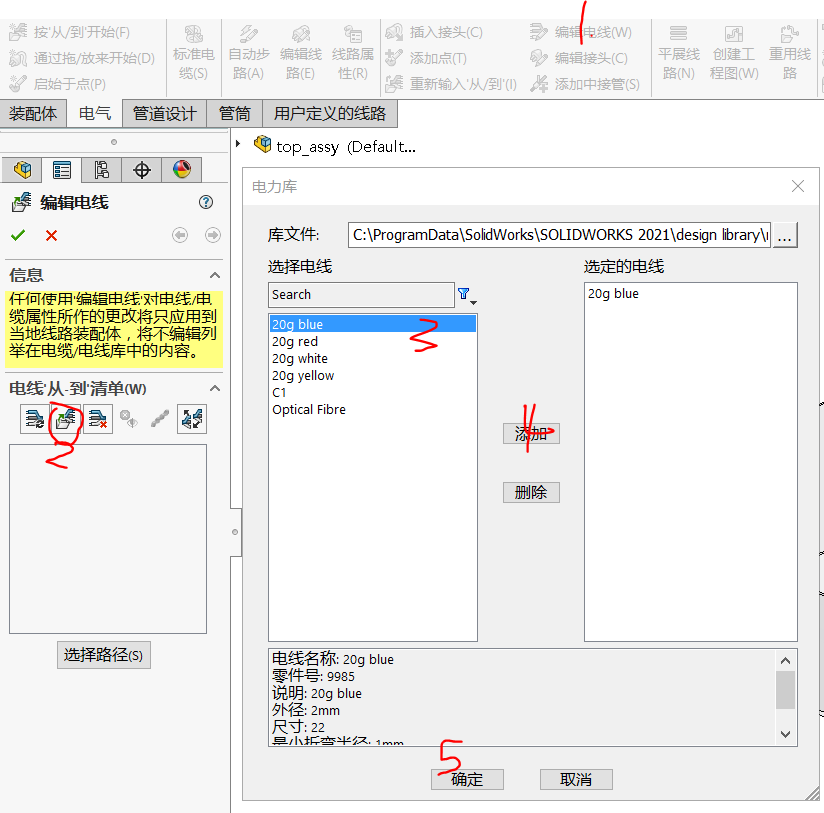

五、指定线束细节，单击编辑电线-添加电线-选择20g blue然后单击添加-确定；单击选择路径，选择一条路径，并确定；

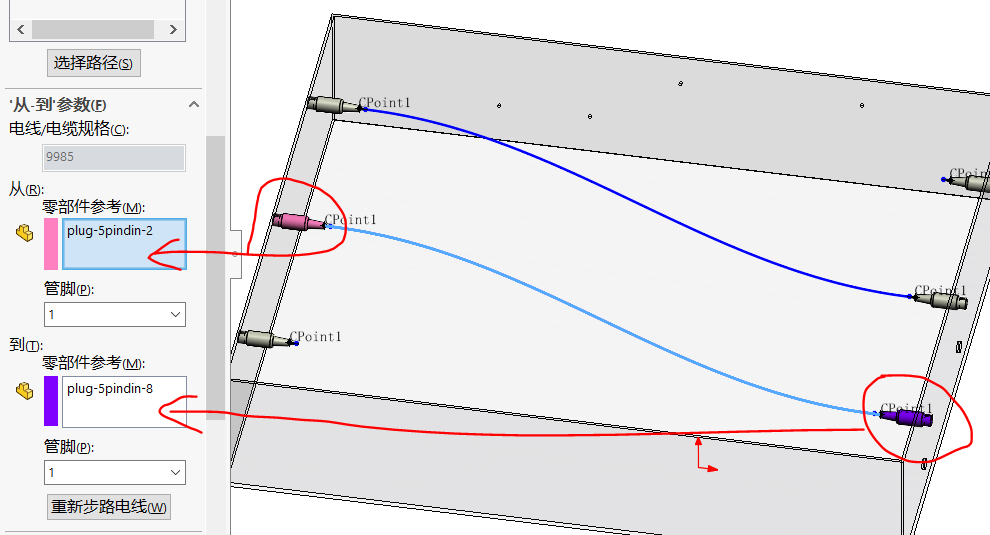

六、如图选择“从-到”对应的零件和管脚数，单击确定，完成布线。

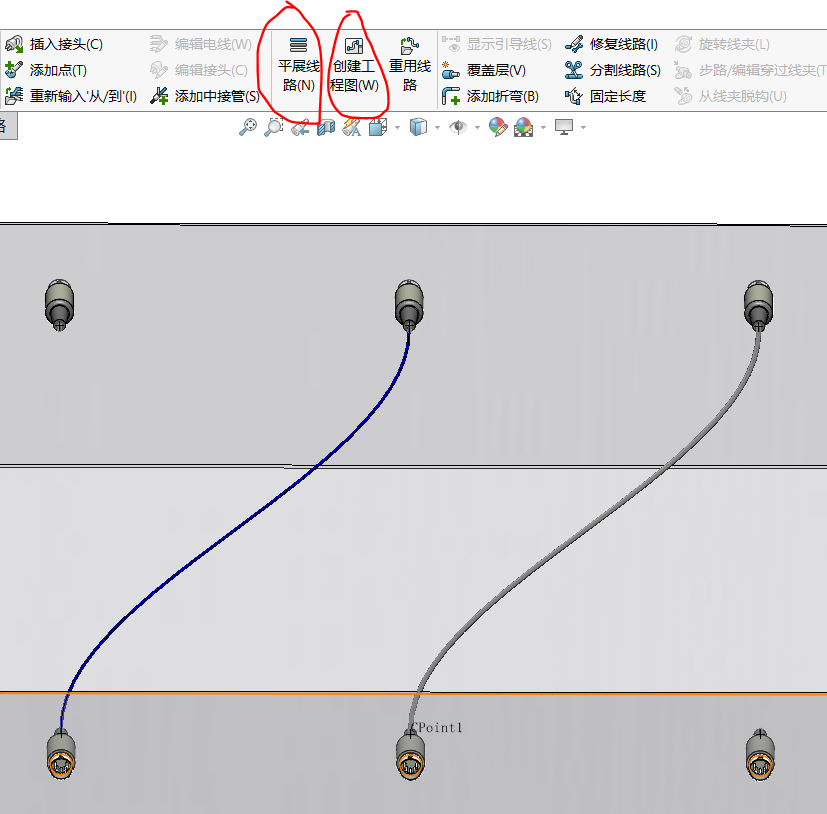

七、可以明显的看到两条线的颜色不一样，蓝色这条是我们赋予了20g blue 的属性，后续也可以展平线路和创建线路工程图。
