SolidWorks标准化应用二：设计模板

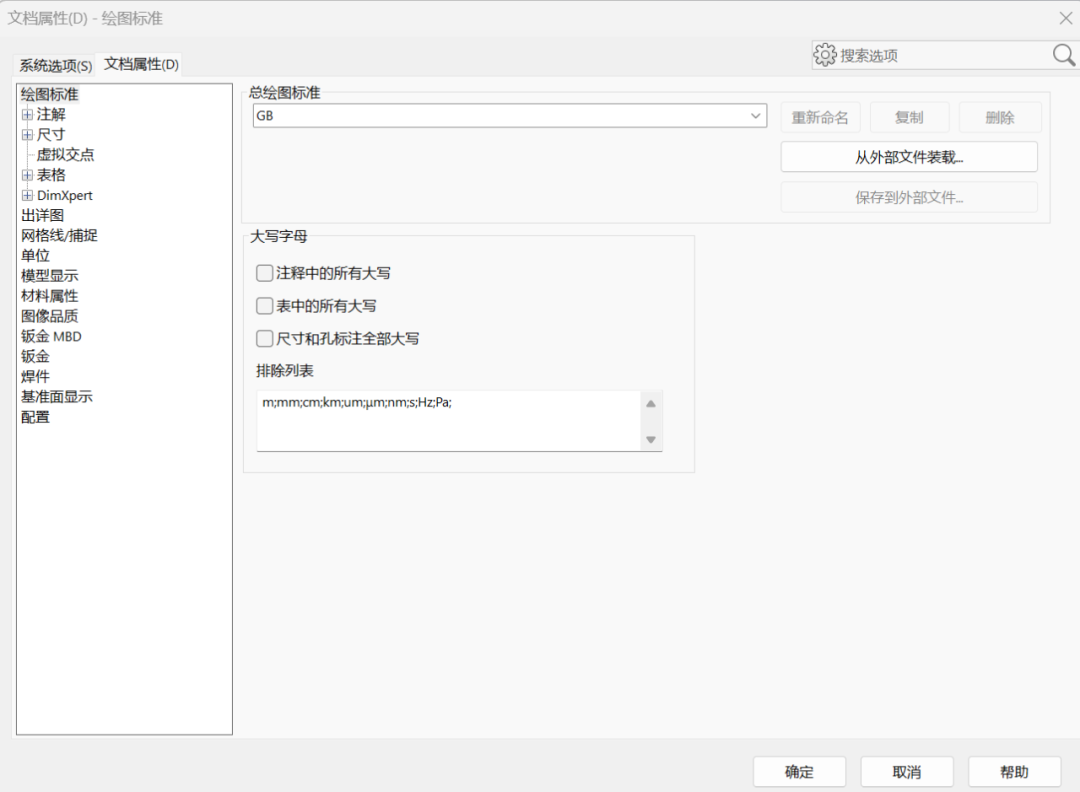

2.1文档属性
文件属性仅应用于当前的文件，文件属性标签仅在文件打开时可用。新文件从用于创建文件的模板文件属性中获得其文件设置（例如单位、图象品质等等）。在您设置文档模板时使用文档属性选项卡，并保存在文档模板中。 2.2自定义属性

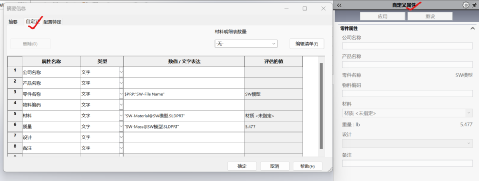

【自定义属性】可用于创建自定义界面，以将属性输入到 SOLIDWORKS 文件中。您可以为零件、装配体、工程图、焊件创建不同的选项卡模板。
2.3编辑图纸格式

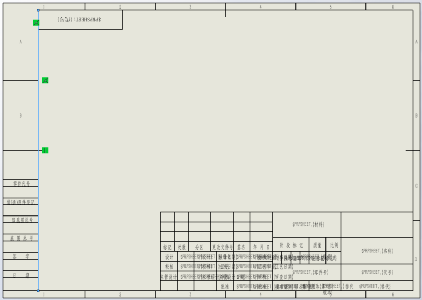

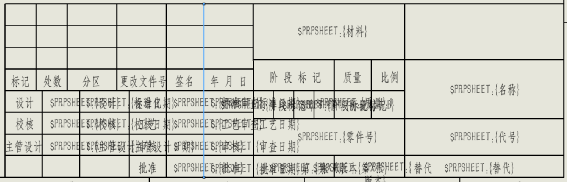

您可以自定义工程图图纸格式以符合贵公司的标准格式。图纸格式作为外部文件单独存在，是为了在必要时可以轻松更改图纸大小、标题栏和边框信息。2.3.1标题栏草图：
标题栏区域由草图直线组成，这些草图直线可以像模型中的草图直线一样进 行修改和约束。2.3.1注释：

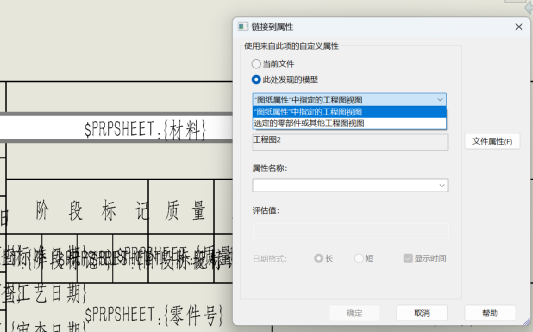

图纸格式通常包含静态文本注释以及链接到属性的注释。将注释链接到属性允许其自动填充与当前图形相关的信息。您可以链接文件属性、自定义属性、或指定配置属性的值到注释文字中。还可以将属性链接到表格或材料明细表中的行。如果属性的值发生更改，链接的文字也会自动更改。当前文件：（仅对于工程图）附加了注释的工程图图纸中的零件或装配体的特定视图。此处发现的模型-指定：（仅对于工程图）在视图中显示的零件或装配体。在“图纸属性”对话框中，在采用显示模型中自定义的属性值中选取一视图。此处发现的模型-选定：（仅限工程图）来自工程图图纸中的任何零部件和工程图视图，或者 FeatureManager 设计树中的任何零部件和工程图视图。2.3.1边框：
2.3.1插入图片：

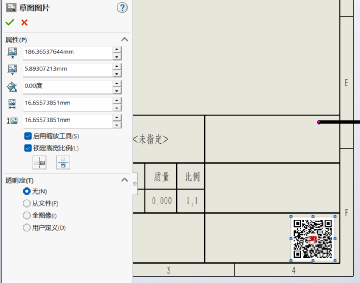

SOLIDWORKS 默认图纸格式不包含图片，但通常的做法是将公司徽标或其他 图像添加到图纸格式中2.3.1定位点：

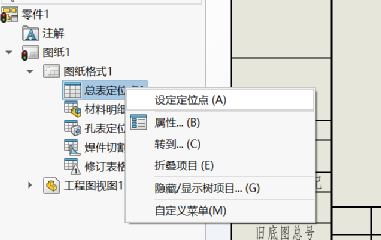

定位点定义了插入表格时的默认位置 每种表格类型都可以在图纸格式中定位到 不同位置。2.4文档模板

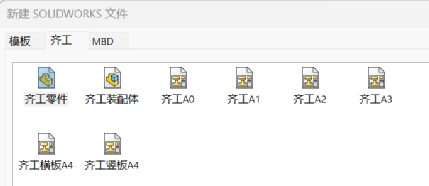

SOLIDWORKS 为零件、装配体、及一系列工程图样式提供模板。您可通过打开现有模板（或任何文件），设定选项并插入项目（标题块、基体零件、等），然后将文件保存为模板来生成自定义模板。2.5表格模板

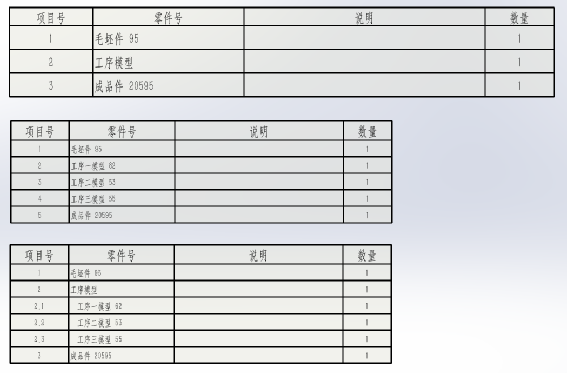

2.5.1、材料明细表模板

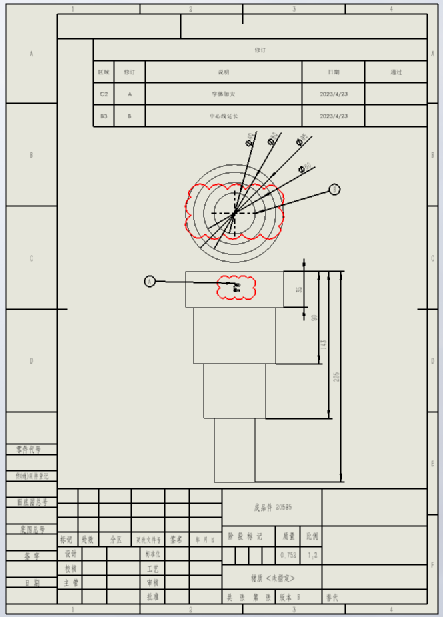

2.5.2、修订表模板
2.5.3、孔表

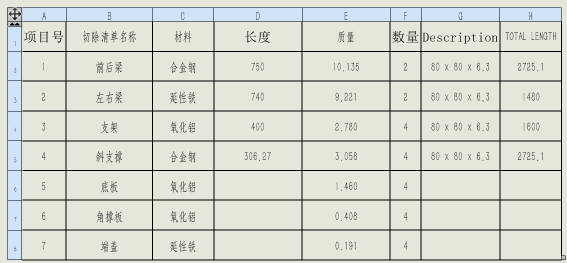

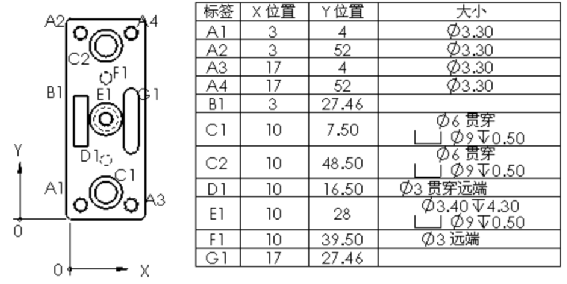

您可使用孔表自动以制表格式生成孔信息。您可为模型信息生成列（如孔大小和位置）。2.5.4、焊件切割清单模板

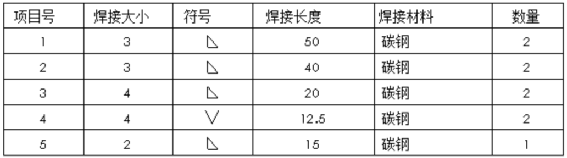

2.5.5、焊接表
自定义焊缝属性，例如焊接材料、工艺、质量、成本和时间2.5.6、钣金规格表

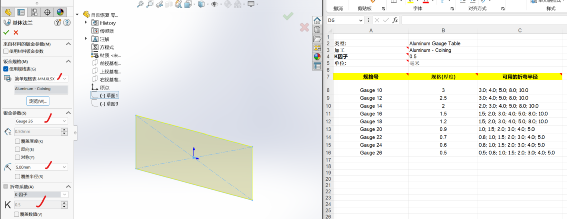

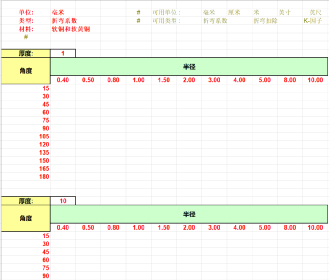

2.5.7、钣金折弯系数表

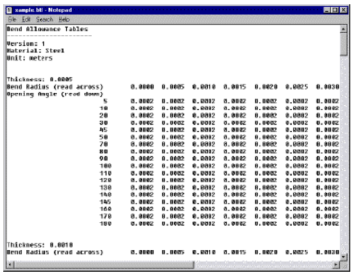

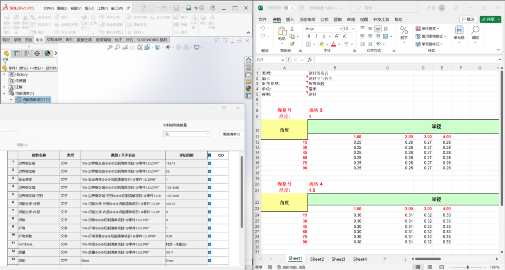

您可在折弯系数表中指定钣金零件的折弯系数或折弯扣除数值。您还可以在其自身的 K-因子或折弯系数中指定 K 因子值。折弯系数表还包括折弯半径、折弯角度、以及零件厚度的数值。2.5.8、冲孔表

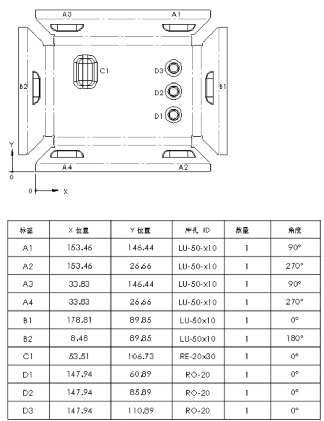

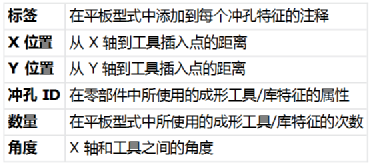

您可以在工程图中钣金零件的平板型式视图中插入冲孔表格。冲孔表格包含钣金实体中使用的成形特征和库特征.2.5.9、钣金工程图折弯系数表

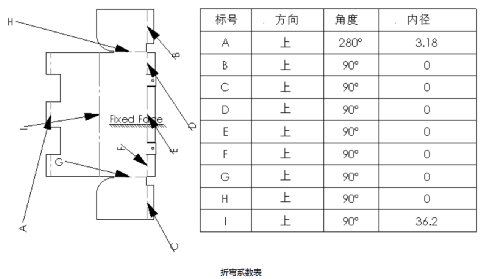

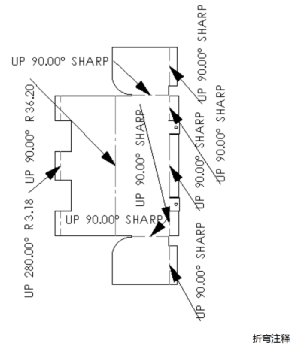

您可以在工程图中钣金零件的平板型式视图中插入折弯系数表。2.6 Design Checker模板

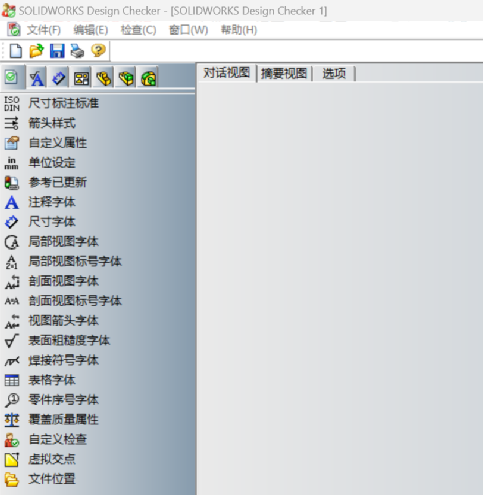

SOLIDWORKS Design Checker 对标注尺寸的标准、字体、材料和草图等设计要素进行验证，以确保 SOLIDWORKS 文件满足预定义的设计标准。2.7文件位置

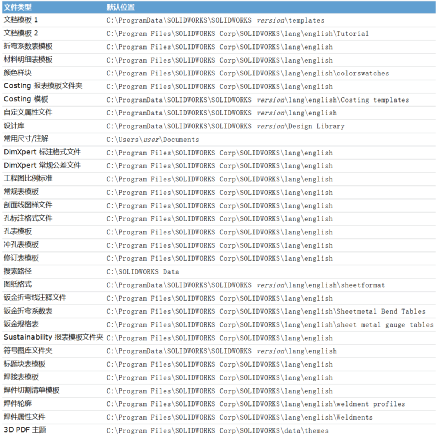

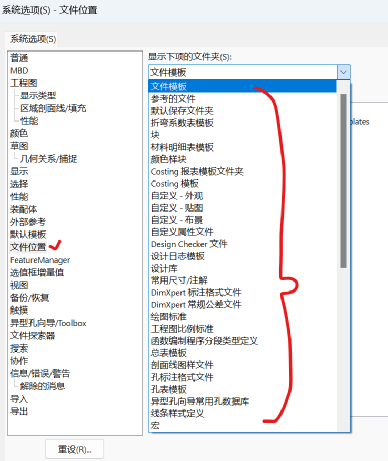

企业模板完成定制后，各模板文件应放到对应的文件位置中，以便软件调用。
