SolidWorks 拓扑优化

拓扑优化是最常见的结构优化类型，它被用于设计的初始阶段以预测结构的给定初始设计空间内的优化材料分布并考虑功能规格和制造约束。

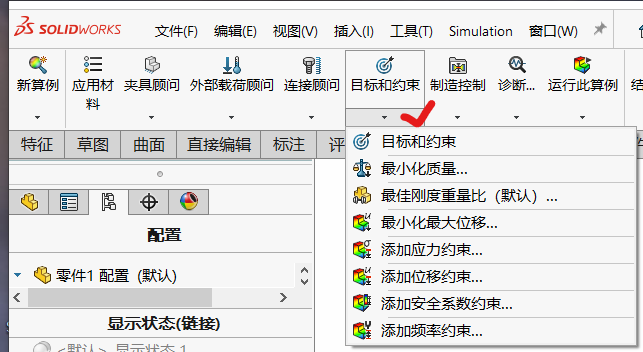

SolidWorks Simulation拓扑优化可设置如下目标、约束及制造控制。

• 目标：最佳强度重量比、最小化质量或最小化最大位移。
• 约束：质量约束、位移约束、频率约束、应力/安全系数约束。
• 制造控制：保留区域、脱模控制、对称控制、厚度控制。

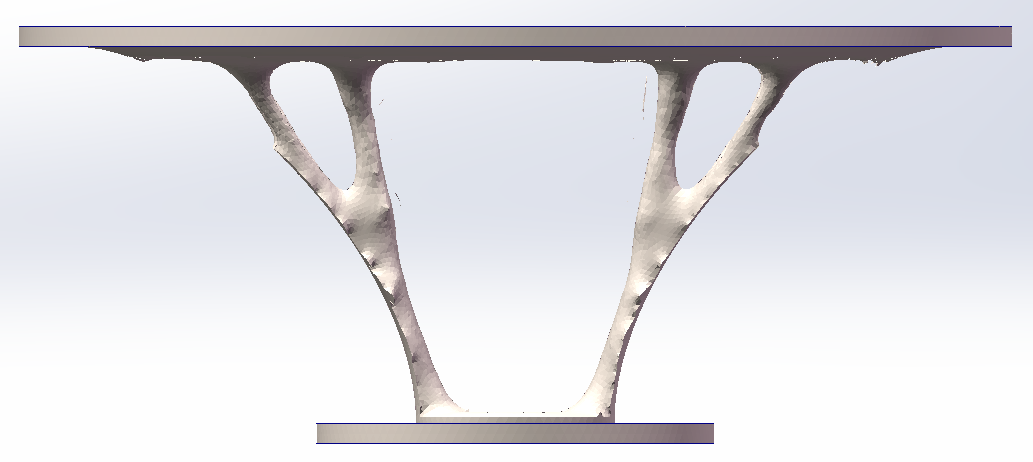

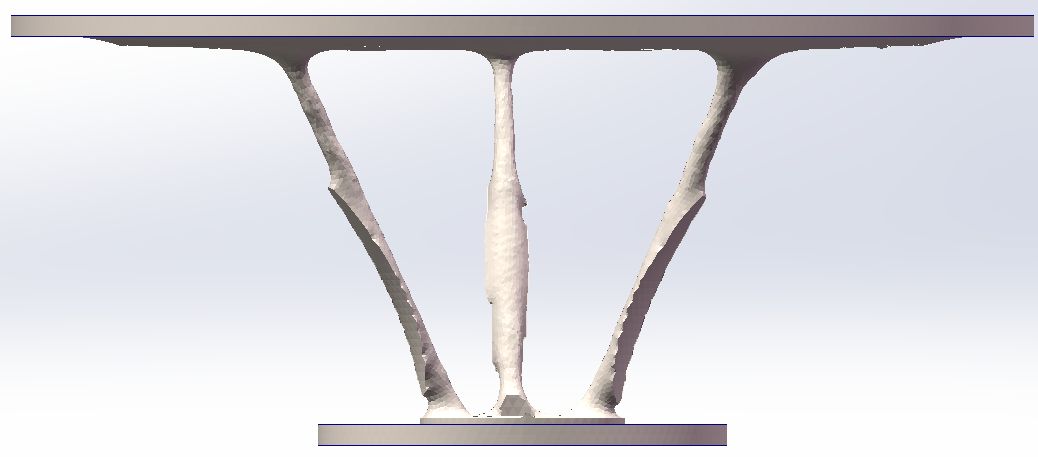

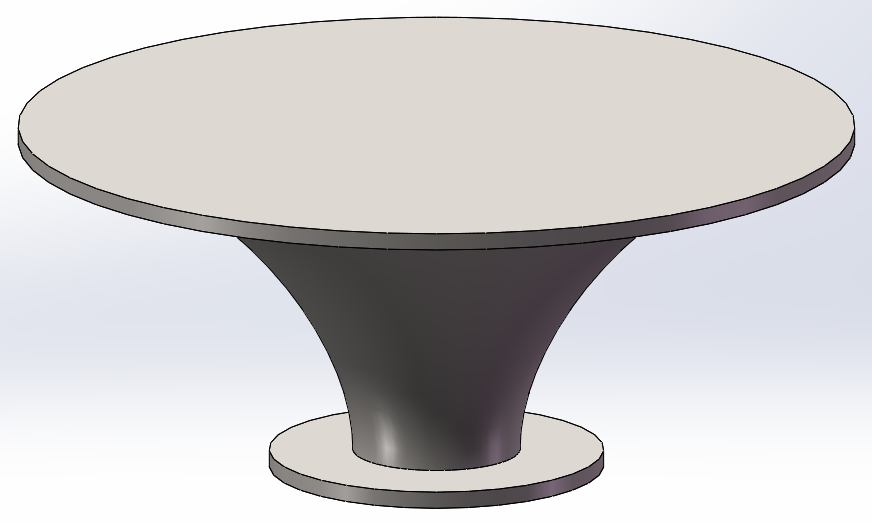

  【三维模型】

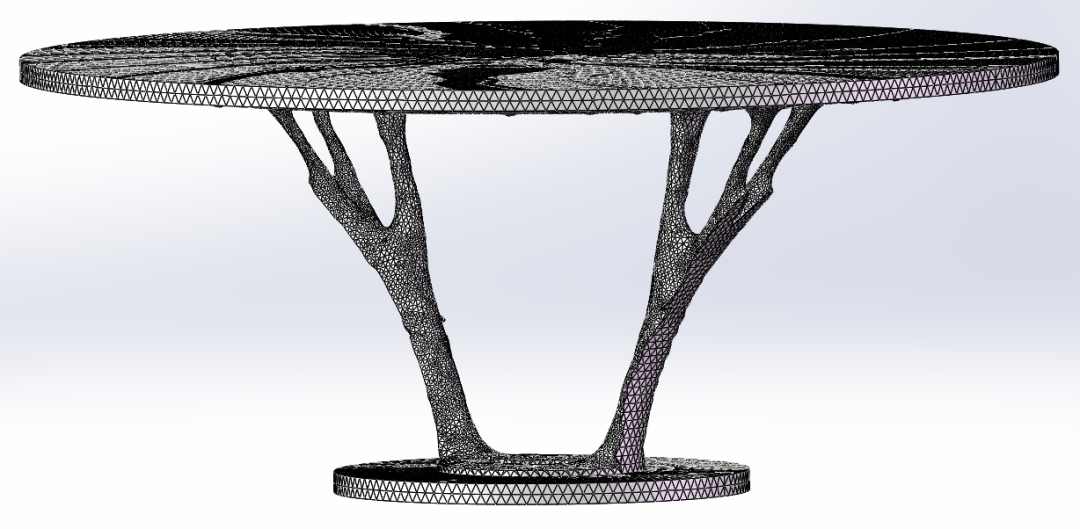

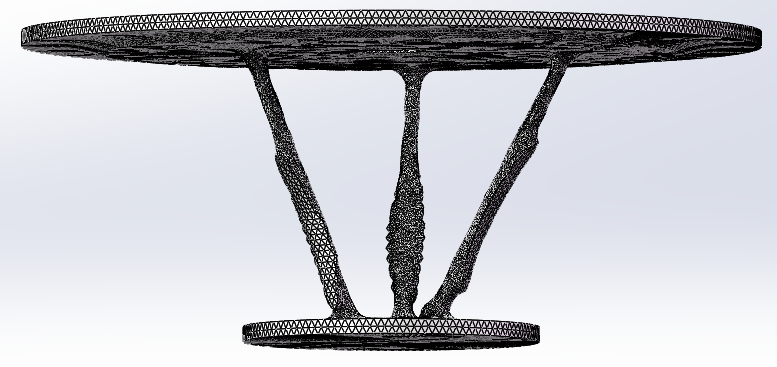

您可以将优化形状的光顺网格数据导出为新的几何体。

1、以将图形实体文档导入到您的原始零件或装配体文档中，以便您可将其用作帮助您修改原始零部件几何体的蓝图。

2、将光顺网格数据导出为实体（*sldprt 文件格式）。为 3D 打印操作选择此选项。
