基于Abaqus的接触力学仿真案例分析报告

5小时前浏览4

我能帮你:
专业Abaqus仿真D做,土木工程、力学、机械、岩土等方向。 擅长ABAQUS模型调试、仿真分析,静态、动态、流固耦合、温度模拟均可。 可做静力学结构分析、蠕变、疲劳、连续损伤力学、断裂力学等。 专业ABAQUS二次开发,随坐标、时间、分析步、增量步变化的载荷场。 CFD流体模拟,稳态+瞬态,两相流,共轭传热。 workbench内流-固-热-力双向耦合,CFX或Fluent与ABAQUS耦合分析。



一、 案例概述

本案例是一个典型的接触力学有限元分析(FEA)案例,旨在研究两个实体结构在受压接触过程中的力学响应。分析使用业界标准的有限元软件 Abaqus/Standard 6.14-1 完成,主要对比了 “硬接触” 与 “软接触” 两种不同接触属性条件下的应力分布、接触压力以及力学行为差异。

二、 模型建立与仿真设置

  1. 1.

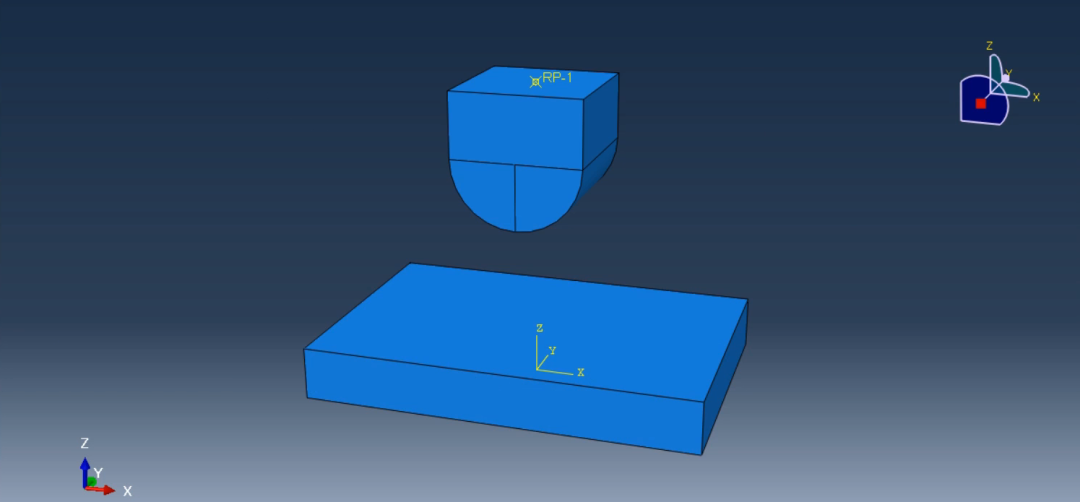

    几何模型

    • 上模型(凸模/压头):一个带有“RP-1”或“SRP-1”标识的规则几何体(近似圆柱或半圆柱体),作为施加载荷的刚性体或变形体。

    • 下模型(凹模/基板):一个长方体,作为固定的基座。






图1、图2、图3所示,模型由两个简单的几何体构成:

  • 两者在空间中的初始位置为分离状态(图1-3),在仿真过程中上模型向下移动与下模型发生接触。

  1. 2.

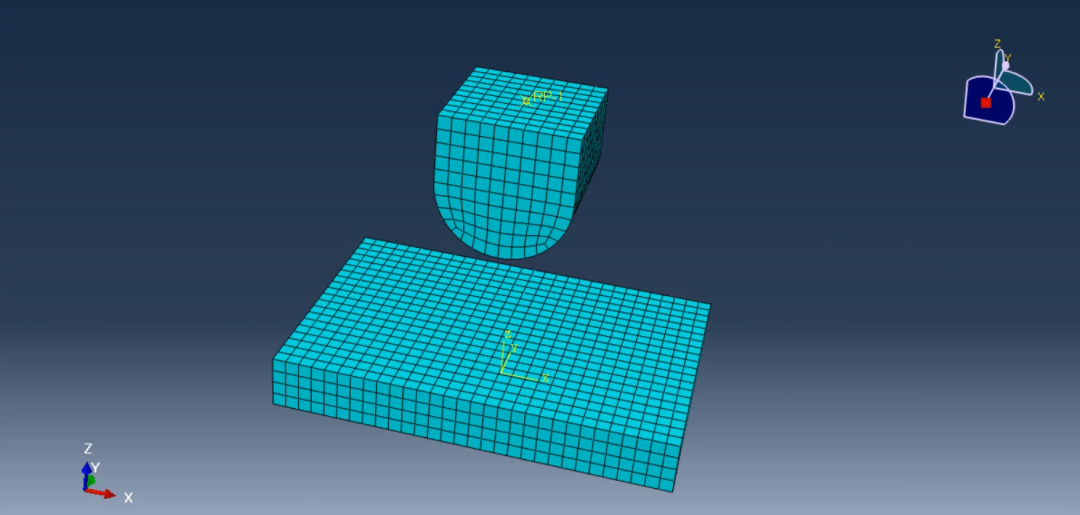

    有限元模型

    • 模型均采用了网格划分(图2, 3),将连续的几何体离散为有限的单元和节点,以便进行数值计算。网格质量良好,为计算精度提供了基础。

  2. 3.

    分析步与载荷

    • 分析包含多个步骤(Step),如图4中显示的分析步为“Step-2”。仿真时间(Step Time)为1.0。

    • 载荷通过定义上模型的位移或速度边界条件来实现,使其以可控的方式向下移动,压迫下模型。

  3. 4.

    接触设置(核心对比项)

    • 硬接触(Hard Contact)




      对应图4、图5  的结果。这种接触属性不允许接触面之间发生穿透,接触压力可以无限大。当接触面分离时,压力立即降为零。

    • 软接触(Soft Contact):对应图6、图7、图8、图9的结果。这种接触属性允许定义一种非线性的压力-过盈关系,模拟相对柔性的接触行为,更贴近一些工程材料(如橡胶、密封材料)的实际性能。

    • 本案例的关键在于设置了两种不同的接触条件进行对比:

三、 仿真结果与分析

1. 等效应力(Von Mises Stress)分析

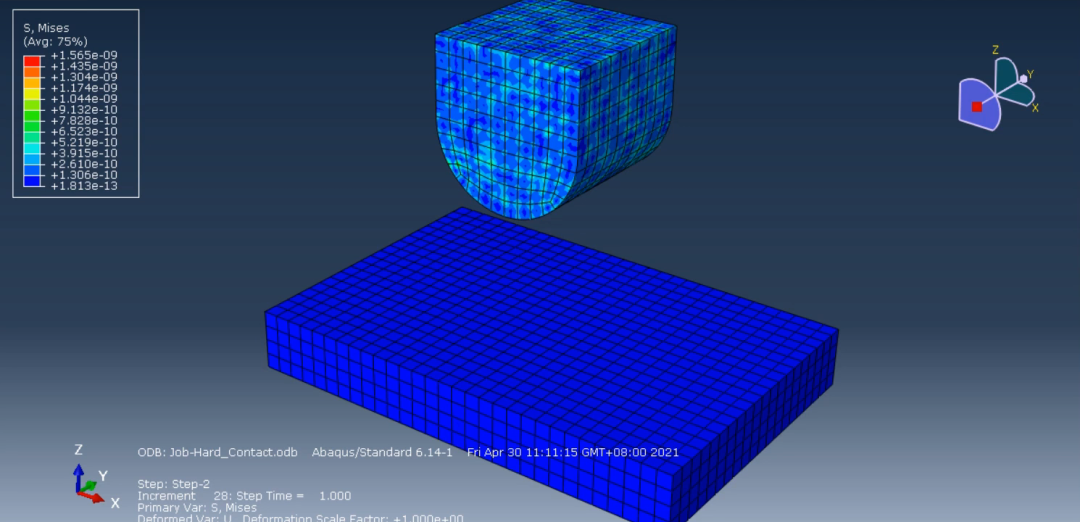

  • 硬接触结果(图4)

    • 应力云图显示,在硬接触条件下,应力高度集中于接触区域边缘,最大等效应力值为 +1.565e+09(数量级,具体单位需根据模型尺度确定,通常为Pa)。

    • 这是典型的硬接触特征,由于接触刚度无限大,导致边缘区域产生奇异的应力峰值。

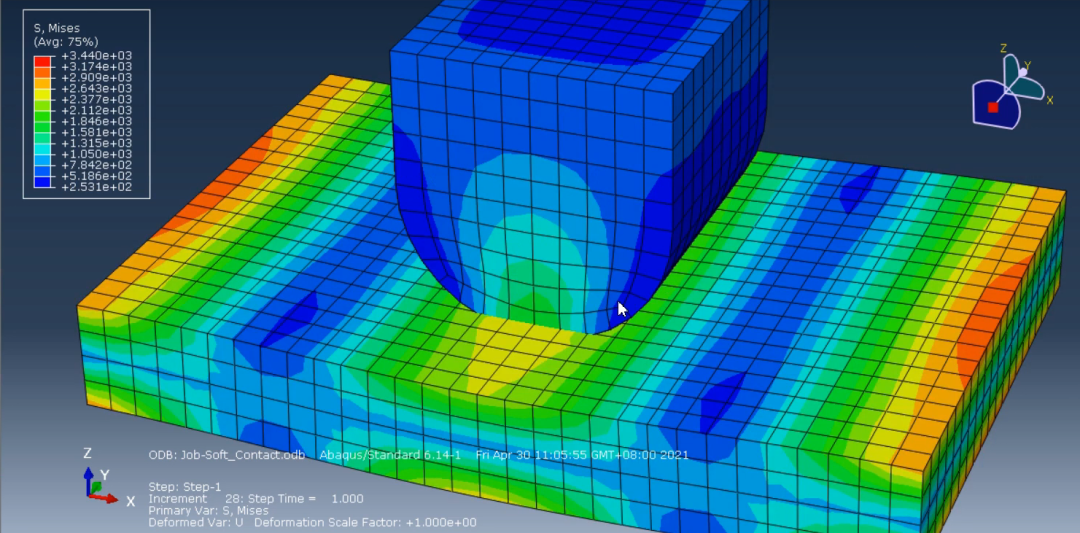

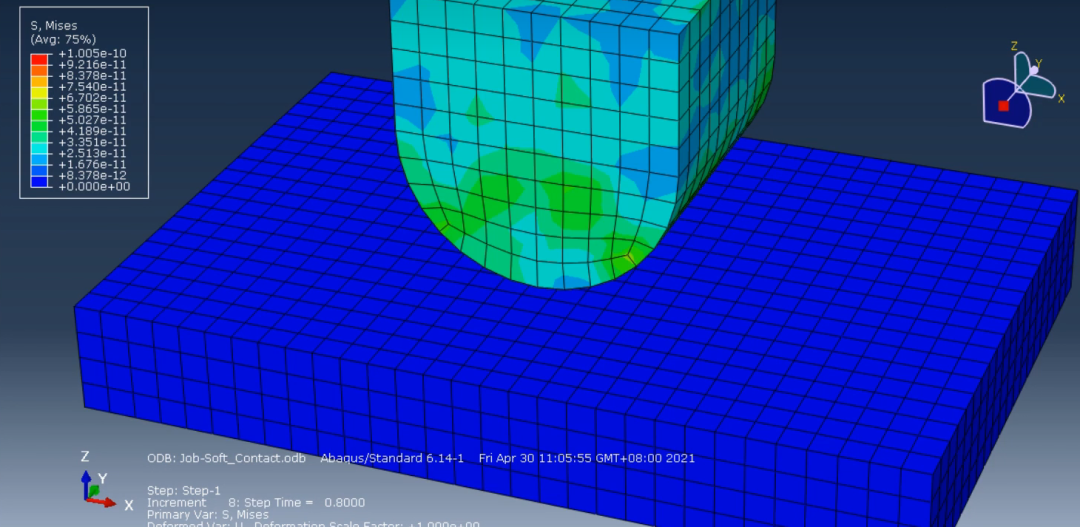

  • 软接触结果




    (图6, 图7)

    • 应力分布则更为平缓。如图6所示,最大等效应力为 +3.440e+03,远低于硬接触的应力水平。

    • 应力在接触区域内的梯度变化更平滑(图7),没有出现剧烈的应力集中,表明软接触属性有效地模拟了力的扩散和缓冲效应。

2. 接触压力(CPRESS)分析

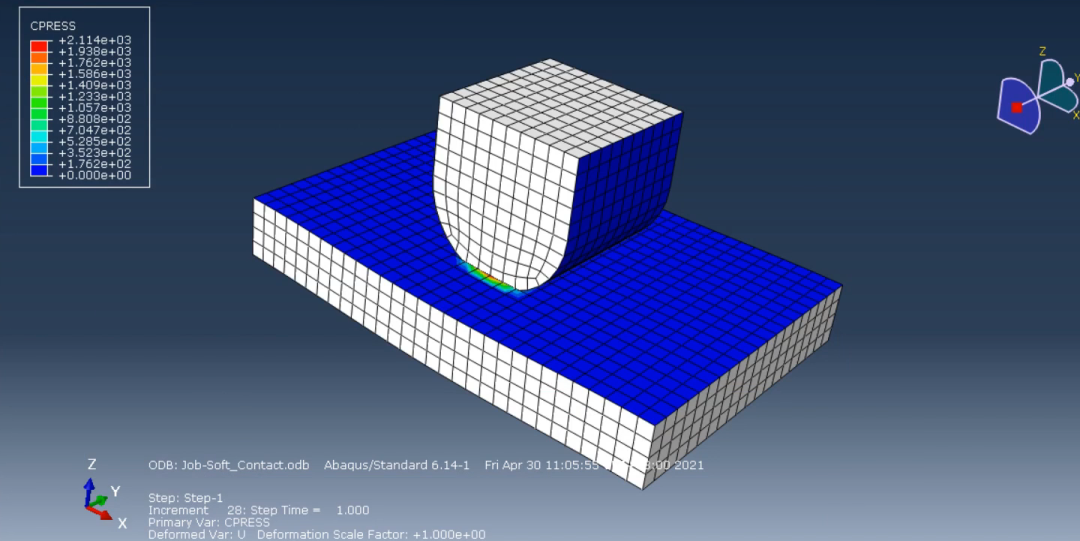

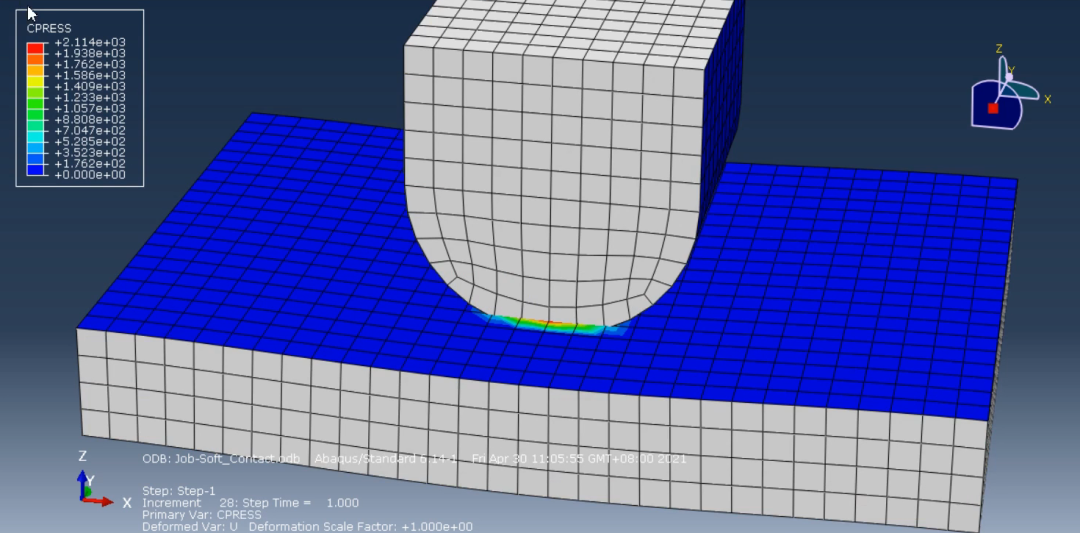

  • 软接触的接触压力结果如





    图8和图9所示。

  • 颜色标尺显示接触压力从0到 +2.114e+03(例如 MPa)。压力分布云图清晰地显示了接触区域的大小和压力值的分布情况,中心区域压力最大,并向边缘递减。

  • 该结果对于评估密封性能、磨损分析等至关重要。

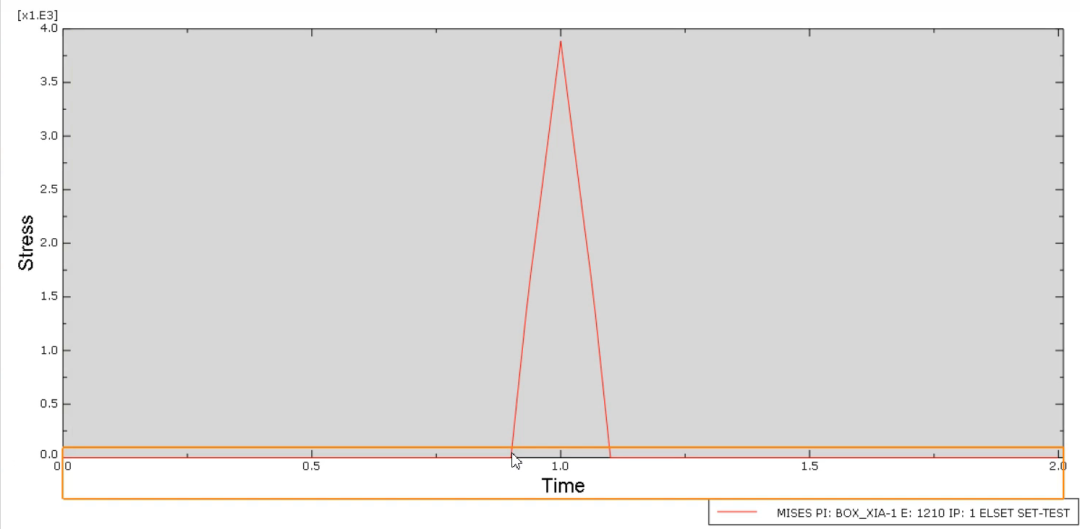

3. 时域响应分析

  •



    图5的应力-时间曲线提供了动态过程的洞察。

  • 曲线显示,在时间约0.8至1.2期间,应力从一个极低的值(接近0)急剧上升到一个峰值(约4.0e03),随后又迅速下降。

  • 这个峰值对应着上模型与下模型发生接触并达到最大压入量的时刻。曲线的陡峭变化反映了接触事件的瞬时性和冲击性。在其余时间,两模型未接触,因此应力为零。

四、 结论与建议

  1. 1.

    结论

    • 本案例成功演示了在Abaqus中如何进行接触力学仿真,并清晰对比了硬接触软接触两种不同模型的力学响应。

    • 硬接触模型会产生不现实的高应力集中,适用于模拟刚性体之间的接触或用于理论上的极限情况分析。

    • 软接触模型提供了更平滑、更合理的应力分布和接触压力结果,更适合模拟真实世界中具有弹塑性或可压缩性的材料之间的相互作用。

  2. 2.

    工程意义

    • 这种分析对于产品设计、优化和失效分析具有重要意义。例如,在汽车工业(齿轮啮合、密封圈设计)、航空航天(连接件、起落架)和电子产品(接口接触、按键)等领域,精确模拟接触行为可以预测疲劳寿命、优化结构以避免过度的应力集中,并提高产品的可靠性和耐久性。

  3. 3.

    建议

    • 在实际工程应用中,应根据接触副材料的真实属性来谨慎选择接触模型。

    • 为进一步提升分析精度,可考虑进行网格敏感性分析,以确保结果不依赖于网格密度,并可尝试定义更复杂的材料本构模型(如超弹性、塑性模型)。


来源:仿真老兵
