关于热应力与热应变的思考

14小时前浏览5

一.热膨胀威力揭秘

我有时会完全低估热膨胀的威力——它在公式里看起来简直人畜无害！🤓 我们来拆解一下：大家都见过这个经典公式应变 = ΔT × α，其中α代表材料的"受热膨胀系数"。铝的α值是23e-6/℃，这个数字小得离谱，简直像小数点集体放假了！乍看之下你可能会嗤之以鼻："切，每度才0.000023？根本不值一提！"

现在让好戏开场！当我们把它代入热应变公式（应变 = ΔT × α），事情就变得有趣了：
ΔT * 23e-6 * 70e9 = 应力
简化后可得：
应力 = 1.61e6 * ΔT

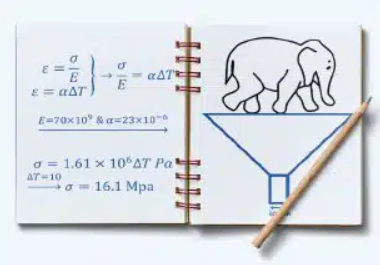

精彩的部分来了：仅仅10℃的温升就能产生高达16.1兆帕的应力！为了让你理解这个概念，想象潜入160米深的水下——那就是我们所说的压力级别。或者更形象地说：如果要阻止一个迷你铝块（比如5cm×5cm）受热膨胀，你需要让一整头大象站在上面。

为什么加热物体能产生如此巨大的能量？让我们聚焦原子层面的理论！当温度升高时，原子会变得异常活跃——它们开始剧烈振动，需要更空间。但如果你把它们固定住（比如夹紧材料），就相当于在喊："不许动！"想象一下试图拦住一群刚吃完糖果的亢奋幼童——肯定会引发剧烈的推挤。这种原子层面的集体受挫感？正是产生巨大力量的根源！

所以核心原理是：热膨胀之所以威力惊人，是因为数以万亿计的原子同时试图舒展身躯。当你阻止它们时，这些微小力量的叠加就会形成巨大应力。😉

二.有热应变就一定会有热应力吗?

有热应变，不一定有热应力，温差不能导致应力。取决于受热时的约束状态，以下介绍自由膨胀和约束膨胀两种状态。

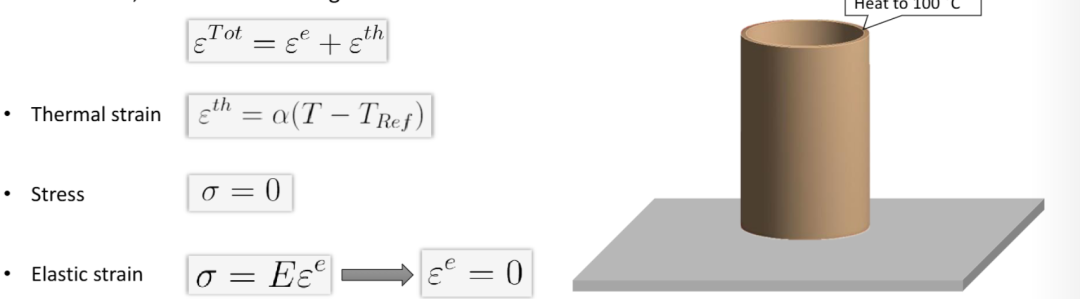

当物体处于无约束状态，即可以自由膨胀，如下圆柱体，当加热到100℃时，它会膨胀，因此有热应变，但是没有任何约束，因此没有机械弹性应变，且应力为0.

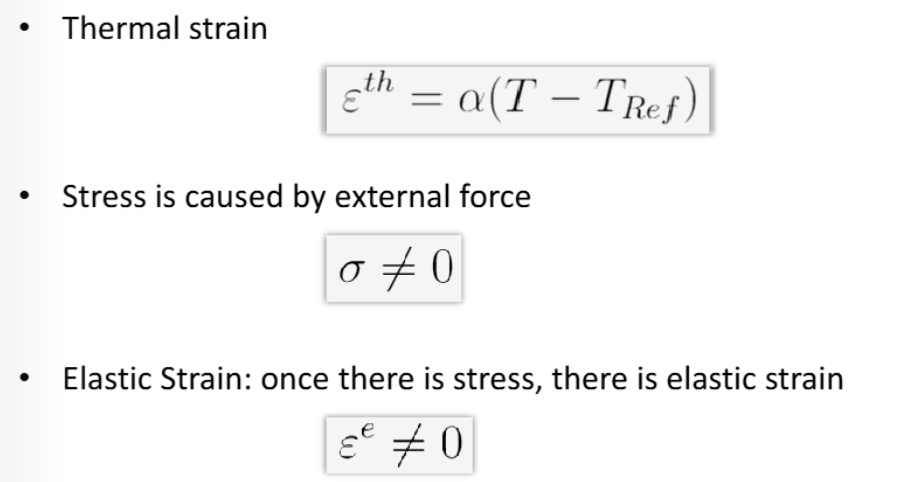

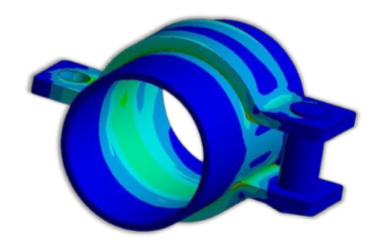

如果物体受约束（或与其他零件接触），这些约束会成为热膨胀的阻力，则物体内部会形成内力以平衡这些阻力，因此会产生应力。

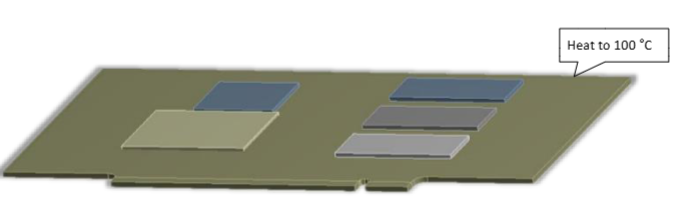

不同的材料热膨胀系数不同，当不同材料构成的物体在热载荷下会产生热应变和应力。如下面的PCB板，因板和其它电子器件材料不同，热膨胀系数不同，在受热条件下，膨胀不同，彼此形成阻力而不能自由膨胀。而如果它们都是同一种材料，则可以一同自由碰撞，而不产生应力和弹性应变。

三.热膨胀系数与热应变

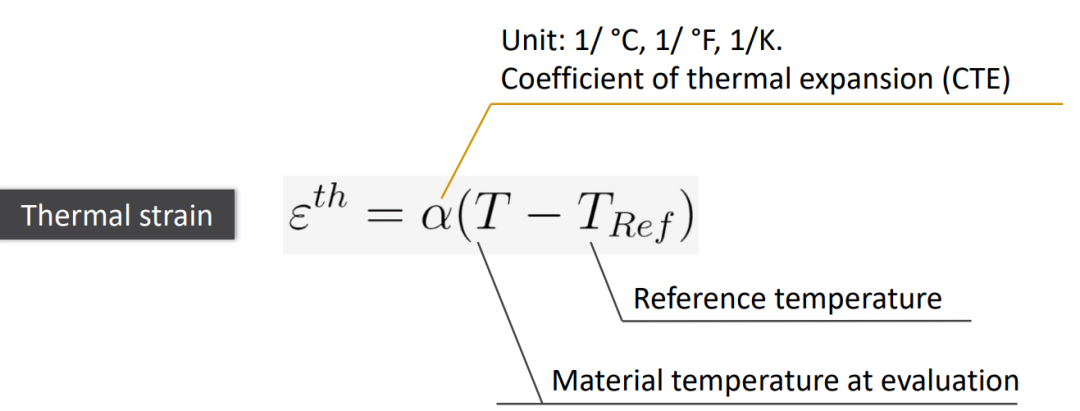

热应变大小与材料物性密切相关，具体来说是与CTE热膨胀系数成比例关系。其计算公式如下：注意T_Ref不是指室温，也不是0℃，而是热应变为0时的温度，T为变化后的温度。

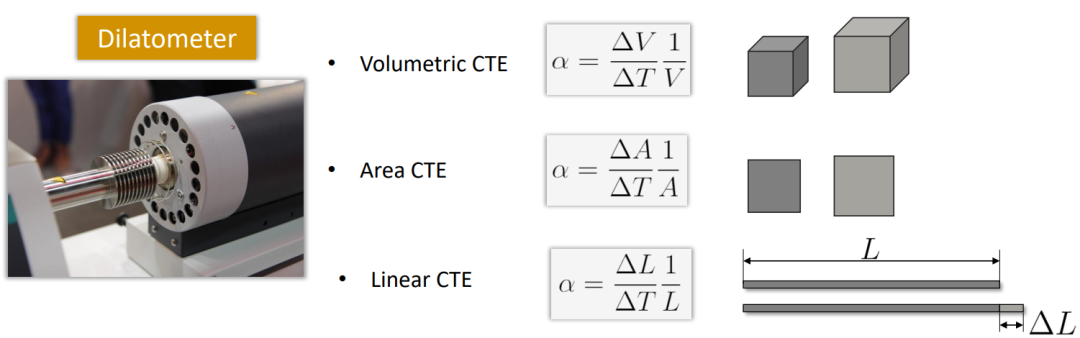

热膨胀系数可以通过仪器（热膨胀系数仪）测得。描述了物体单位温差下的尺寸变化，可以分为体积热膨胀系数，面热膨胀系数，线热膨胀系数。

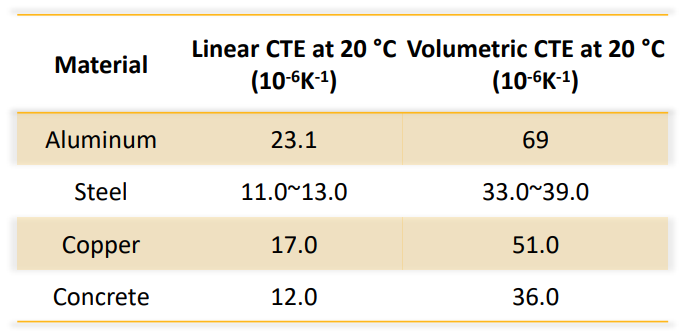

CTE与温度单位无关，常见材料类别的热膨胀系数如下表所示。

四.热应变的张量形式

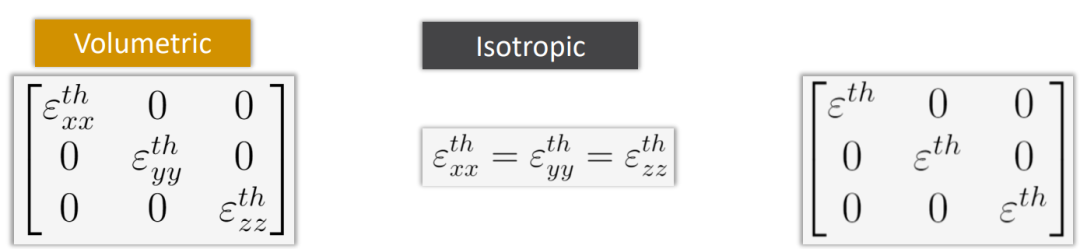

热应变只有正交项，而没有剪切项。因此，在热应变的张量形式中，只有对角项。大多数材料都是热各向同性的，因此三个对角项是相等的。

来源：ABAQUS仿真世界
