ANSYS Workbench网格划分保姆级教程｜手把手带你征服复杂模型

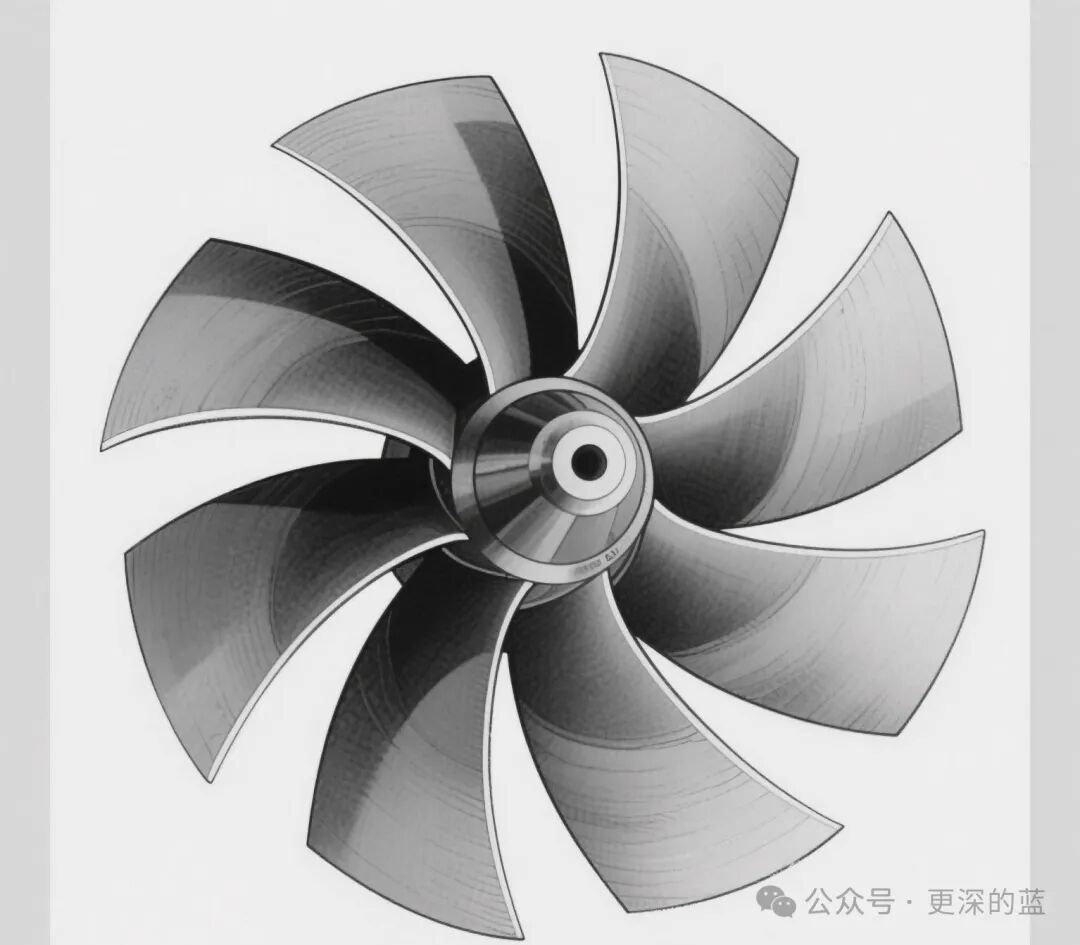

🔍 模型预处理（以涡轮叶片为例）

1. 几何修复：
- 导入叶片.stp文件后，右键Geometry → "Trouble Geometry"
- 发现3处微小间隙（<0.01mm），使用"Fill Hole"修复
- 对扭曲面使用"Surface Repair" → "Smooth"平滑处理
- 最终生成无错误提示的闭合几何体

📐 网格策略实战演示

案例背景：带冷却孔的涡轮叶片
1. 全局设置：
Physics Preference选择"CFD"（流体分析）
设置Relevance=85，Smoothing=High
开启"Curvature Normal Angle=15°"自动捕捉曲面变化
2. 多方法组合划分：
叶片主体 → "MultiZone"自动分块（生成90%六面体）
冷却孔周围 → 插入"Face Meshing" + "Sizing"(0.3mm)
边界层 → "Inflation"层数5层，增长率1.2

💻 操作实录

1. 局部加密示范：
右键Mesh → Insert → Sizing
框选所有冷却孔边缘 → Apply
设置Element Size=0.5mm（主网格的1/3）
勾选"Sphere of Influence"限定影响范围
2. 质量检查技巧：
生成网格后 → Mesh Metric → Skewness
发现2处扭曲单元（>0.7）→ 局部插入"Refinement"
调整后全部单元Skewness<0.4（达标！）

⏱ ️ 性能优化实测对比

设置项             默认值       优化值     耗时对比
并行计算核数     4核            8核         ↓35%
Patch独立算法    OFF          ON          ↓50%
曲率捕捉角度       30°            15°       ↑20%

🚨 紧急情况处理

当遇到报错："Failed to generate surface mesh"时：
1. 立即检查 → Error → "Show Problematic Geometry"
2. 发现2处自相交面 → 使用"Virtual Topology"合并
3. 重新划分后成功
