✨宝子们！今天手把手教大家在Ansys Workbench里对杆进行超详细的静态结构分析～码住这篇干货，实验/作业直接拿捏！💪

🔥 Step 1：打开软件冲鸭！

打开Ansys Workbench，在项目界面一眼锁定 “Static Structure” 模块！选它就对啦～这就是咱们的主战场！

🎨 Step 2：材料属性DIY

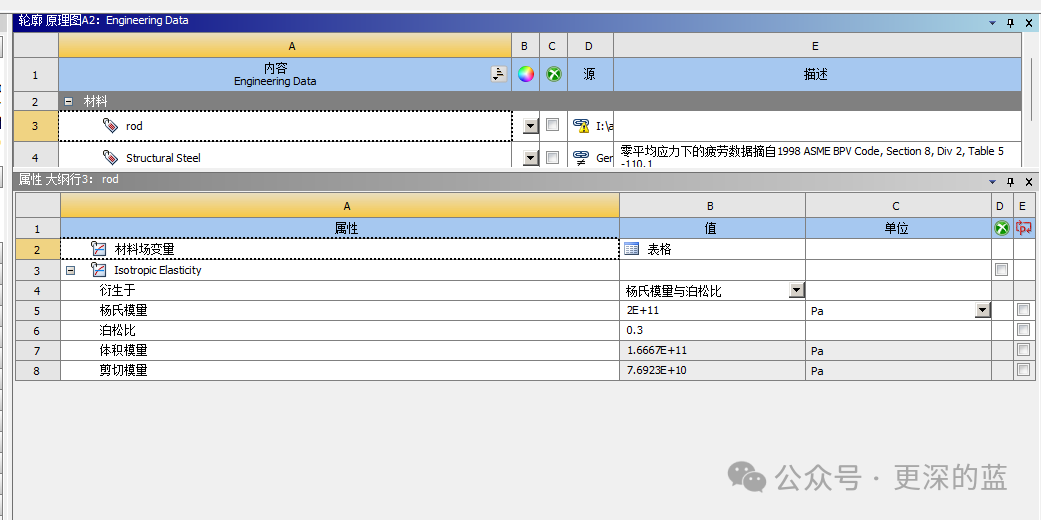

双击 “Engineering Data” ，进入材料库的奇妙世界！要是材料库有现成的，直接抄作业；没有的话，自己动手输入弹性模量、泊松比这些参数，打造专属材料属性✨

🖼️ Step 3：模型来报道！

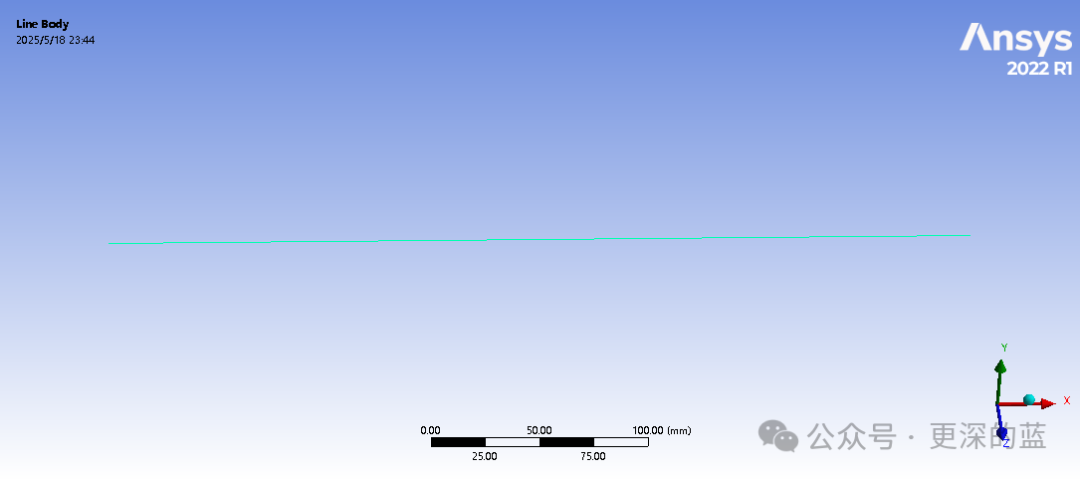

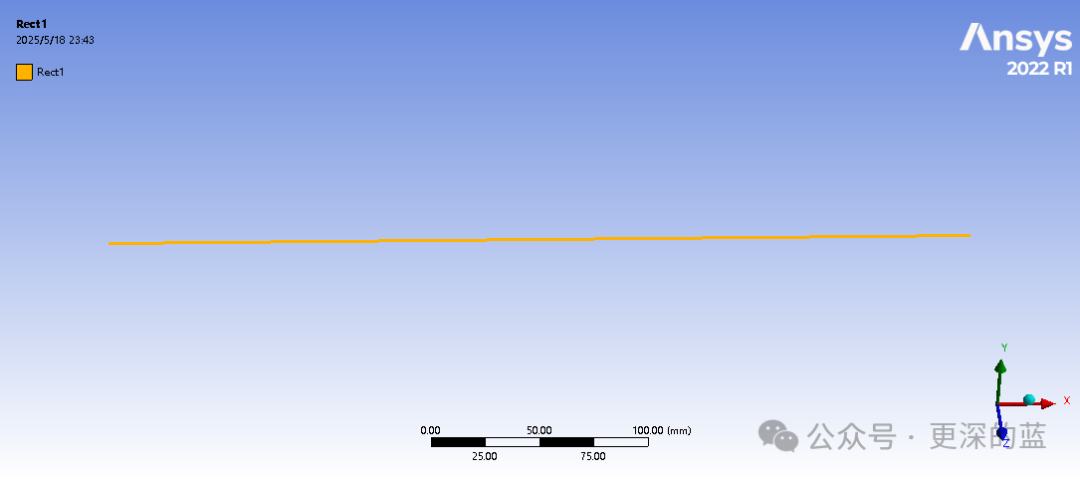

想自己建模就打开 Ansys Design Modeler ，发挥你的创意！嫌麻烦就右键 “Geometry” ，导入外部CAD模型（记得文件名和路径全英文！），双击检查模型细节，修修补补超轻松～

🧩 Step 4：网格划分大作战

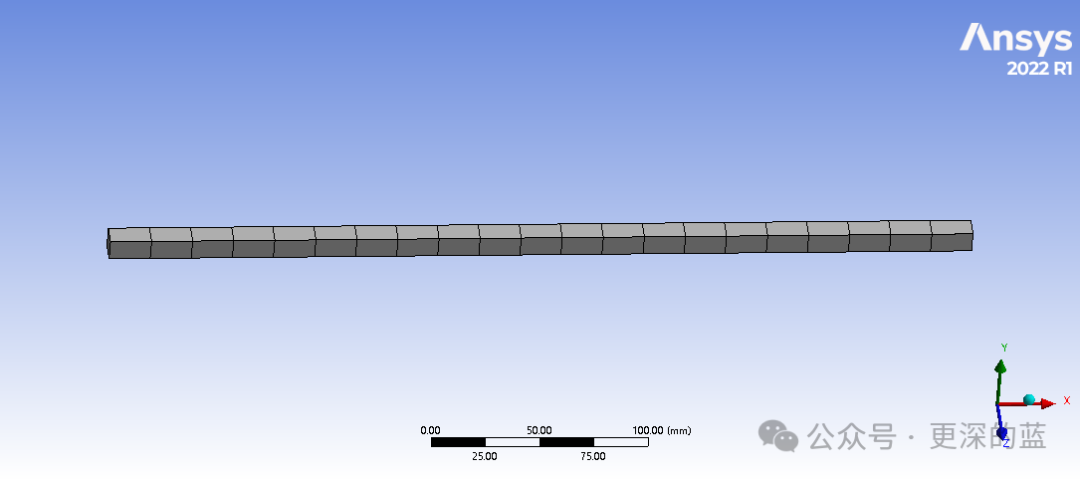

双击 “Model” 进入Mechanical，找到 “Mesh” ！根据杆的尺寸和想要的精度，设置单元类型和尺寸，最后点击 “Generate Mesh” ，坐等网格生成～超治愈有木有！

🚧 Step 5：边界条件&载荷设置

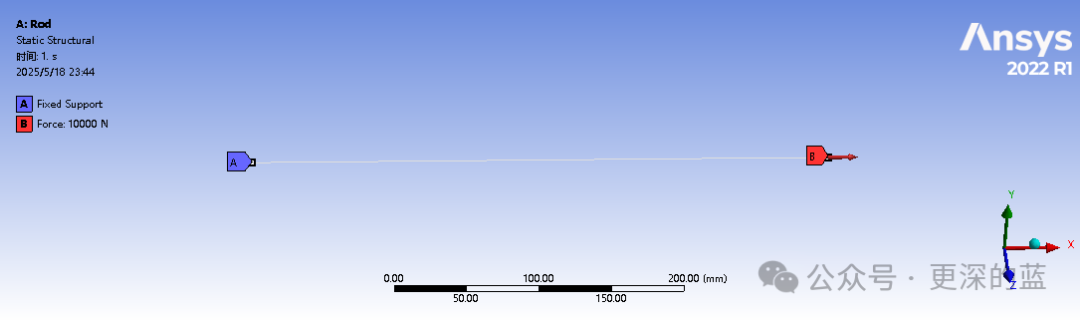

固定端就选 “Fixed Support” 贴贴上去！要是有滑动、对称这些条件也别忘设置～载荷更简单，选 “Force” ，想拉想压随便你，大小、方向、位置一填，搞定！

💻 Step 6：一键求解超酷！

万事俱备，点击 “Solve” ！喝杯奶茶的功夫，结果就出来啦～

📊 Step 7：结果分析YYDS！

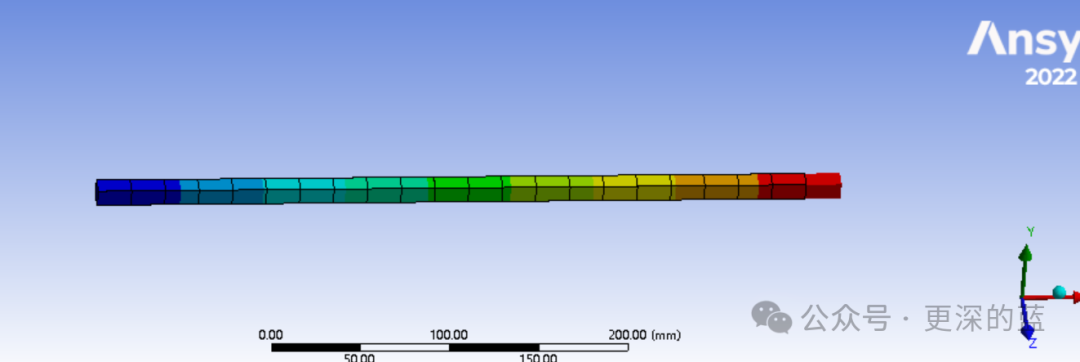

跑到 “Results” 看应力、应变、位移云图，色彩斑斓超好看！还能生成曲线表格，分析杆的性能，实验报告直接起飞～

宝子们快动手试试！有问题评论区滴滴我～记得点赞收藏，下次分析不迷路！💕

来源：Ansys 实战训练

1.ANSYS Workbench核心功能及操作流程的体系化解析

一、Workbench核心功能模块1.多学科仿真集成平台-模块化架构：支持结构力学、流体力学、电磁场、热力学等20+专业模块自由组合，如：Mechanical：处理静力学/动力学分析Fluent/CFX：完成流场仿真Maxwell：执行电磁场计算-数据协同：通过SystemCoupling实现流固耦合、热-结构耦合等跨物理场分析2.CAD深度集成-几何处理：内置DesignModeler支持直接建模，兼容SolidWorks/CATIA等主流CAD格式-参数双向联动：通过ParameterSet实现CAD模型与仿真参数的实时更新3.智能网格划分-自动分级策略：根据物理场类型（结构/流体）自动调整网格密度-高级控制：支持膨胀层、扫掠划分、局部加密等专业功能4.自动化与二次开发-Python脚本支持：通过JournalScript录制操作流程，批量处理仿真任务-参数优化工具：集成DesignExploration模块实现多目标优化二、核心操作流程（以静力分析为例）1.项目创建-双击启动Workbench，从Toolbox拖拽StaticStructural模块到项目区-右键点击Geometry导入STEP/IGES格式模型2.前处理设置-材料定义：在EngineeringData中添加材料参数（弹性模量、泊松比等）特殊材料库支持：超弹性橡胶、复合材料等-网格划分：全局尺寸控制：默认采用Relevance自适应算法局部细化：对应力集中区域手动添加FaceSizing3.边界条件加载-约束类型：固定支撑（FixedSupport）位移约束（Displacement）对称边界（Symmetry）-载荷施加：力/力矩：直接输入数值或公式压力载荷：支持曲面非均匀分布4.求解与监控-点击Solve启动计算，通过SolutionInformation查看迭代收敛曲线-异常处理：针对不收敛问题调整求解器设置（牛顿-拉普森法/弧长法）5.后处理分析-基础结果：应力云图、变形动画、路径数据提取-高级功能：结果对比：叠加不同工况的变形结果报告生成：自动输出包含图表的Word/PDF文件三、特色工作流（引用技术优势）1.装配体仿真流程-自动接触检测：识别零件间隙生成Bonded/NoSeparation接触对-运动副设置：快速定义旋转副/滑轨副等机械连接关系2.参数优化流程CAD参数化建模→DOE实验设计→响应面拟合→多目标优化→敏感性分析3.联合仿真流程Fluent流场分析→SystemCoupling数据映射→Mechanical结构响应计算来源：Ansys实战训练
