Swift模型详解：金属硬化行为的高精度描述

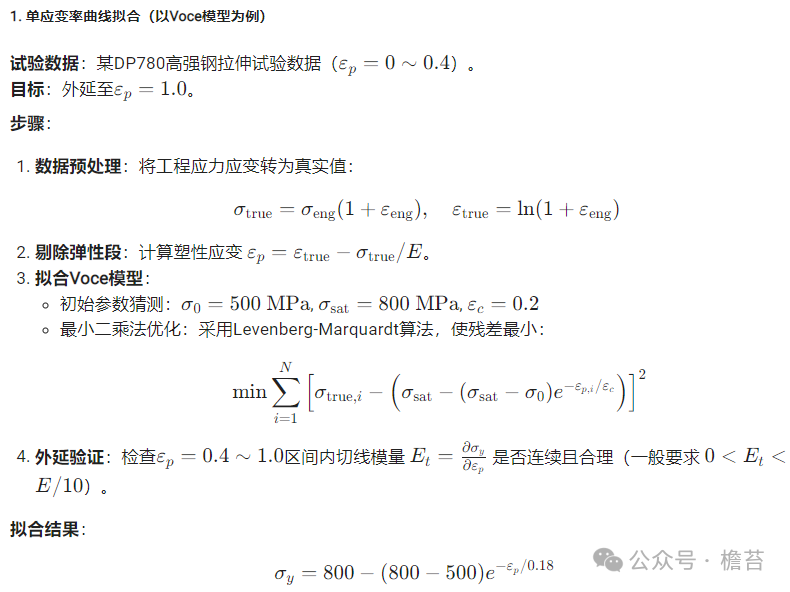

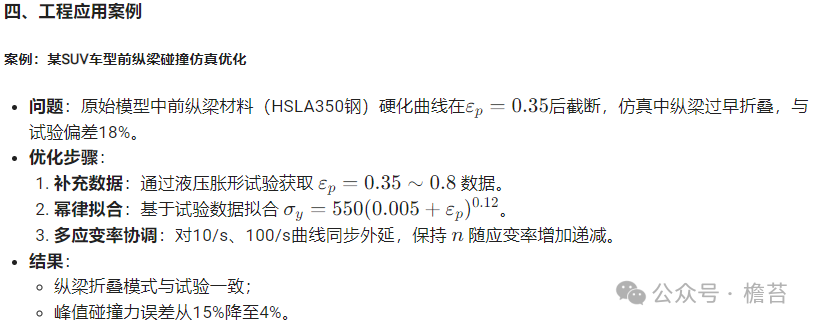

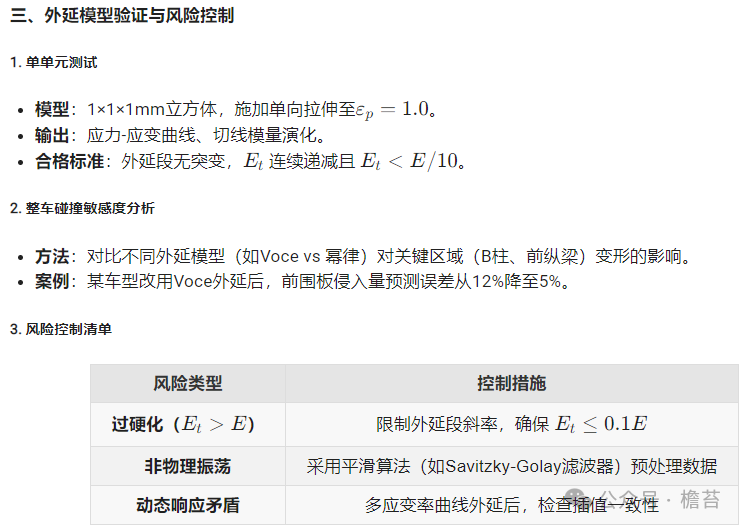

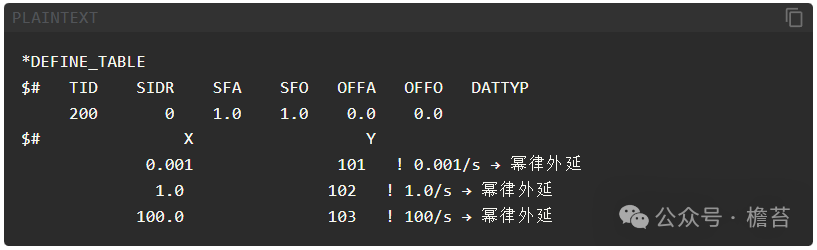

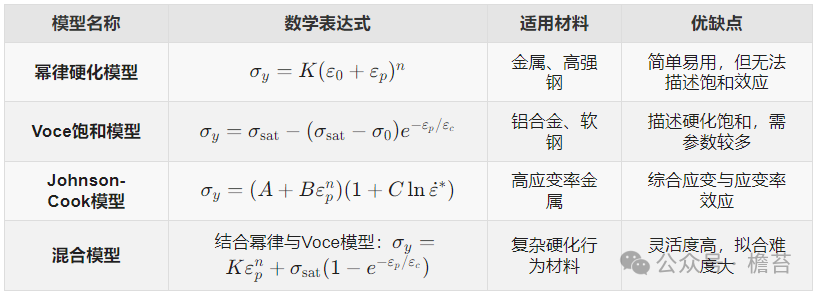

一、背景与动机1. 提出者与时代背景提出者：英国科学家Harold W. Swift，20世纪40年代在金属成形领域的研究中提出改进模型。 工业需求：二战后的汽车工业快速发展，对金属板材成形精度的要求提升，需更精准描述材料低应变区的硬化行为。 2. 科学动机Hollomon模型的不足：Hollomon模型（σK=εp^n）在低应变(εp<0.05)常偏离实验数据。改进思路：引入初始应变偏移量εp，修正低应变区的数学拟合。二、模型公式与物理内涵三、参数推荐取值范围参数典型材料推荐范围物理意义 K 低碳钢（DC04） 500~800 MPa 材料抵抗塑性变形的整体能力 高强钢（DP780） 800~1500 MPa 铝合金（AA6061） 300~600 MPa n 冷轧钢 0.10~0.20 控制硬化速率随应变的衰减 退火铝 0.15~0.25 εp冷轧钢 0.002~0.005 修正低应变区的拟合偏差 铝合金 0.003~0.008 四、参数拟合方法五、Swift模型的工程实现1. 在LS-DYNA中的设置通过MAT24（分段线性塑性模型）的硬化曲线（LCSS）离散化Swift模型：2. 动态效应耦合Cowper-Symonds修正：六、Swift vs Hollomon：关键差异七、优缺点分析1. 优点优势说明低应变精度高ε0有效修正初始阶段的拟合偏差，提升成形仿真精度。 灵活性增强通过调整 ε0，适配不同材料的初始硬化行为。 工程普适性广泛适用于冷轧钢、铝合金等金属的冲压、锻造工艺。 2. 缺点局限性说明参数标定复杂三参数非线性拟合需高质量试验数据，易陷入局部最优解。 忽略动态效应需额外耦合Cowper-Symonds或Johnson-Cook模型进行应变率修正。 颈缩失效与Hollomon模型相同，无法描述颈缩后局部变形行为。 八、适用场景与典型案例1. 推荐场景领域具体应用金属冲压车门板、引擎盖等高精度冲压件的回弹预测与工艺优化。 轧制工艺冷轧钢板、铝箔的厚度分布与残余应力分析。 学术研究材料初始硬化行为的机理分析，或作为复杂本构模型的验证基准。 2. 典型案例：某车型车门冲压开裂优化背景：车门冲压件在R角处频繁开裂，原模型（Hollomon）预测误差达15%。优化步骤：参数标定：通过Swift模型拟合得K=950MPa，n=0.16，ε0=0.004.仿真验证：AutoForm模拟显示开裂风险区域与实际一致。工艺调整：增大模具圆角半径（R8→R12），降低压边力10%。结果：开裂率从18%降至3%，材料利用率提升12%。九、总结Swift模型通过引入初始应变偏移量ε0 ，显著提升了低应变区的拟合精度，成为金属成形与碰撞仿真领域的核心工具之一。其成功应用需注意：数据质量优先：确保试验数据覆盖低应变区（εp<0.05）；参数协同优化：避免ε0与n的过度耦合，采用全局优化算法；动态场景扩展：通过应变率修正模型适配高速冲击工况。参考文献Swift, H.W. (1947). Journal of the Mechanics and Physics of Solids.Banabic, D. (2010). Sheet Metal Forming Processes. Springer.LS-DYNA Keyword User’s Manual, LSTC.未经作者同意，不得转载该文！！！来源：檐苔
