Ludwik模型详解

青瓦松

3月前浏览192

一、起源与历史背景

1. 提出者与时代背景

提出者：Paul Ludwik（1878–1934），奥地利材料科学家，塑性力学领域奠基人之一。

时间：1909年在其著作《Elemente der technologischen Mechanik》中首次提出。

工业驱动：20世纪初机械制造业兴起（如汽车、铁路），亟需科学描述金属冷加工（轧制、锻造）中的硬化行为。

2. 科学突破

实验基础：通过单轴拉伸试验发现金属塑性阶段的真实应力-应变曲线符合幂律关系。

理论意义：首次将塑性硬化行为从定性观察提升为数学公式，奠定现代本构模型基础。

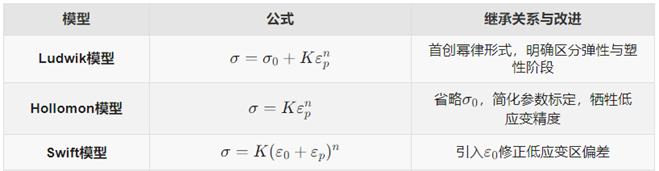

二、继承关系：Ludwik模型的理论家族

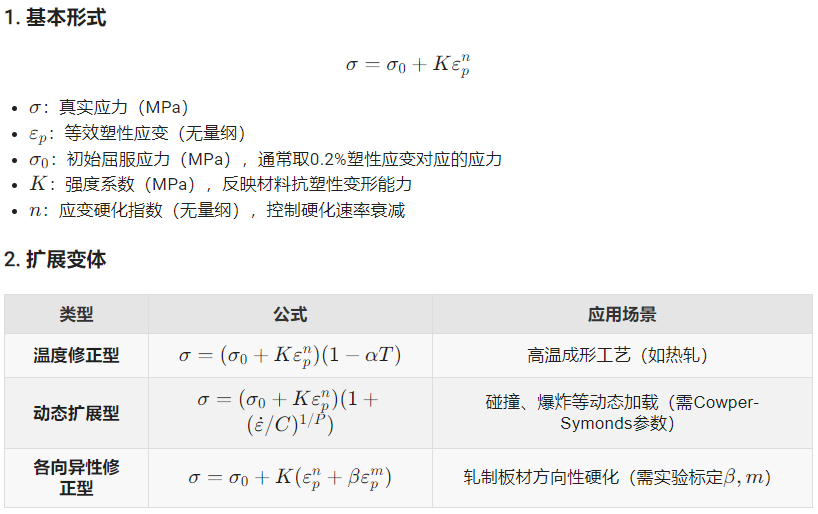

三、模型类型与数学形式

四、参数推荐取值范围

参数	典型材料	推荐范围	物理意义
σ0	低碳钢（Q235）	150~300 MPa	材料首次进入塑性的临界应力
	高强钢（DP780）	400~600 MPa
	铝合金（AA6061）	200~350 MPa
K	低碳钢	500~800 MPa	反映位错堆积阻力，与晶格结构相关
	高强钢	800~1500 MPa
	铝合金	300~600 MPa
n	冷轧钢	0.1~0.25	硬化速率衰减因子，值越大硬化越显著
n	退火铝	0.15~0.30	硬化速率衰减因子，值越大硬化越显著

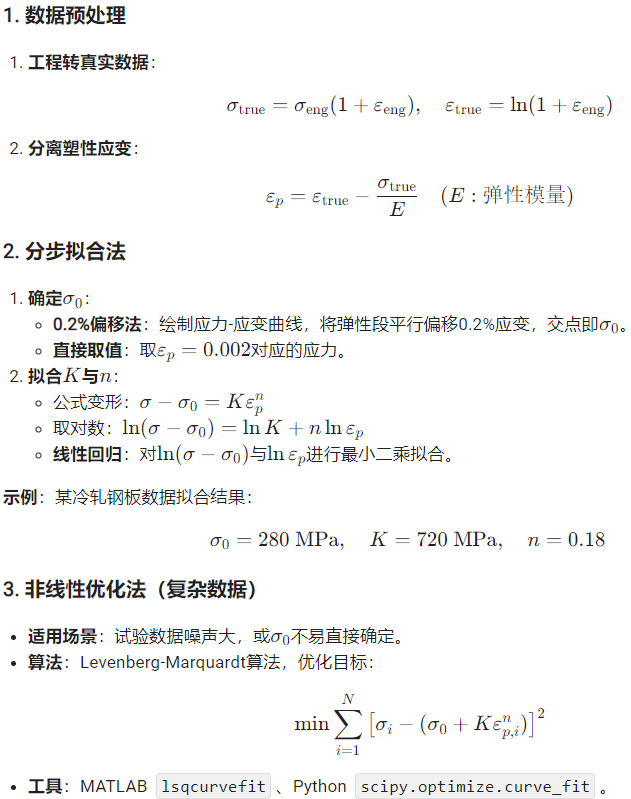

五、参数拟合方法

六、优缺点分析

1. 优点

优势	说明
形式简洁	三参数模型，便于工程实现与参数标定。
低应变精度高	因保留σ0，准确匹配初始屈服阶段。
物理可解释性	K与位错密度正相关，n反映硬化速率衰减，便于机理分析。
广泛适用性	适合冷加工金属（如低碳钢、铝合金）的准静态加载场景。

2. 缺点

局限性	说明
忽略动态效应	无法描述高应变率下的绝热温升与应变率强化，需耦合Cowper-Symonds等模型。
各向同性假设	未考虑轧制板材的各向异性，导致多轴加载预测偏差。
颈缩后失效	仅适用于均匀塑性变形（εp< 0.3），需Bridgman修正颈缩阶段。
无饱和机制	无法描述动态回复或再结晶导致的应力饱和（如软钢高温成形）。

七、适用场景与禁忌

1. 推荐场景

领域	具体案例
金属成形	冷冲压（车门板、油箱）、轧制（钢板、铝箔）的塑性流动与回弹预测。
结构设计	梁、柱等构件在塑性阶段的承载能力评估（如汽车防撞梁）。
学术研究	材料硬化机理教学演示，或作为复杂模型的对比基准。

2. 禁忌场景

场景	替代模型	原因
高应变率加载	Johnson-Cook模型 + Cowper-Symonds修正	需考虑应变率强化与绝热温升。
高温成形	Arrhenius型修正模型	需引入温度软化项。
各向异性材料	Hill48各向异性模型	需描述轧制方向力学性能差异。
动态软化材料	Voce饱和模型	需刻画应力饱和行为（如铝合金）。

八、总结

Ludwik模型以数学简洁性与物理透明性，在金属塑性力学中占据不可替代的地位。其成功应用需遵循：

精准标定：优先采用0.2%偏移法确定σ0，确保低应变精度；
场景适配：动态或高温场景需扩展模型，避免盲目外推；
验证迭代：通过单单元测试与工程案例交叉验证参数合理性。

未来趋势：随着数据驱动建模的兴起，Ludwik公式或将成为机器学习本构模型的初始化模板，为复杂场景提供快速收敛基准。

参考文献

Ludwik, P. (1909). Elemente der technologischen Mechanik. Springer.
Dieter, G.E. (1988). Mechanical Metallurgy. McGraw-Hill.
Banabic, D. (2010). Sheet Metal Forming Processes. Springer.
