MMC失效准则在LsDyna模型中的应用

21小时前浏览4

前面一篇文章对MMC失效准则做了详细介绍，由于LsDyna中并没有可以直接使用MMC失效准则的关键字。可通过如下两种方案在LsDyna中体现。

**方案一：通过`*MAT_ADD_EROSION` + 用户自定义曲线**

步骤：

1. 定义MMC断裂应变曲线

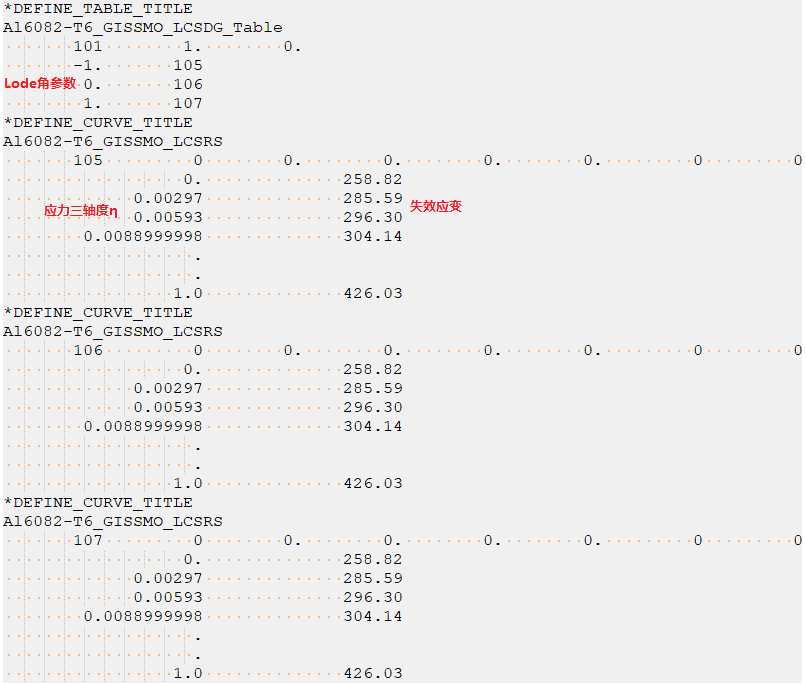

通过试验矩阵对MMC失效模型参数进行标定，获得MMC模型的相关参数值。通过关键字*DEFINE_TABLE_TILLE完成MMC失效模型定义。其中table中不断变换Lode角参数值，生成关于应力三轴度η定义的曲线*DEFINE_CURVE_TITLE，示例如下：

2. 关联材料与失效准则

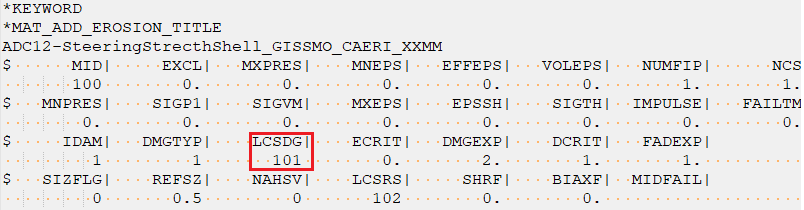

在*MAT_ADD_EROSION_TITLE关键字中断裂曲线LCSDG在论文《An incremental stress state dependent damage model for ductile failure prediction》采用三次样条曲线进行曲线拟合得到的，有了MMC准则后，用MMC生成的拟合曲线替换，这样断裂曲线的物理意义就更加明确了。

方案二：用户自定义子程序（UMAT）

适用场景：需要动态计算应力三轴度η和Lode角θ̄的高精度仿真。

步骤：

1. 编写UMAT

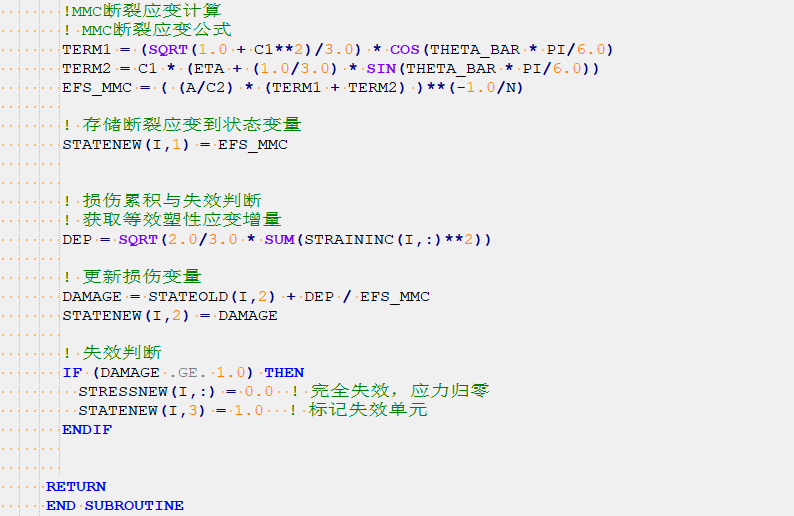

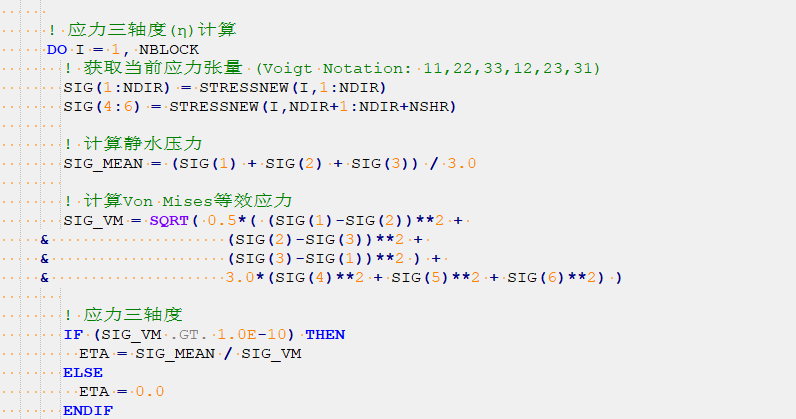

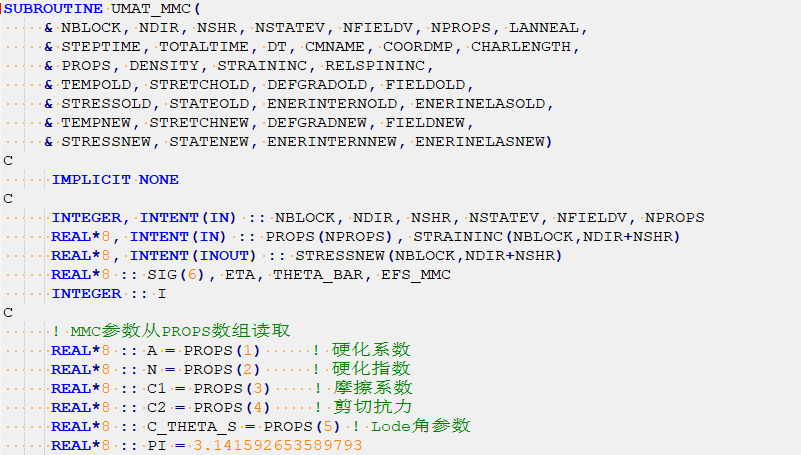

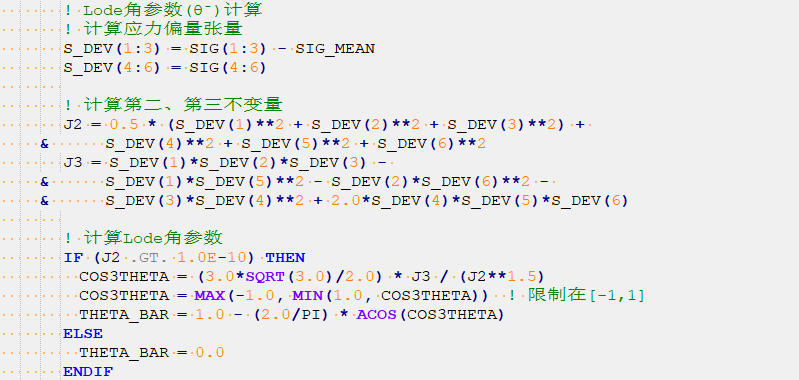

在Fortran子程序中实现MMC准则，示例如下：

2. 关联代码

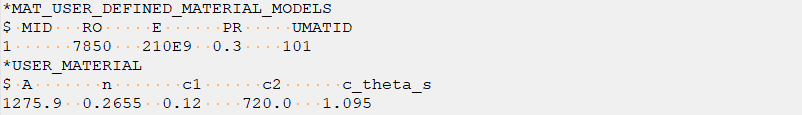

通过LsDyna中的自定义材料关键字*MAT_USER_DEFINED_MATERIAL_MODELS将以上定义的材料关联起来。

两类方案的优劣势对比

未经作者同意，不得转载该文！！！

来源：檐苔
