眼花缭乱的三维网格怎么破？一文解锁COMSOL网格划分技能包

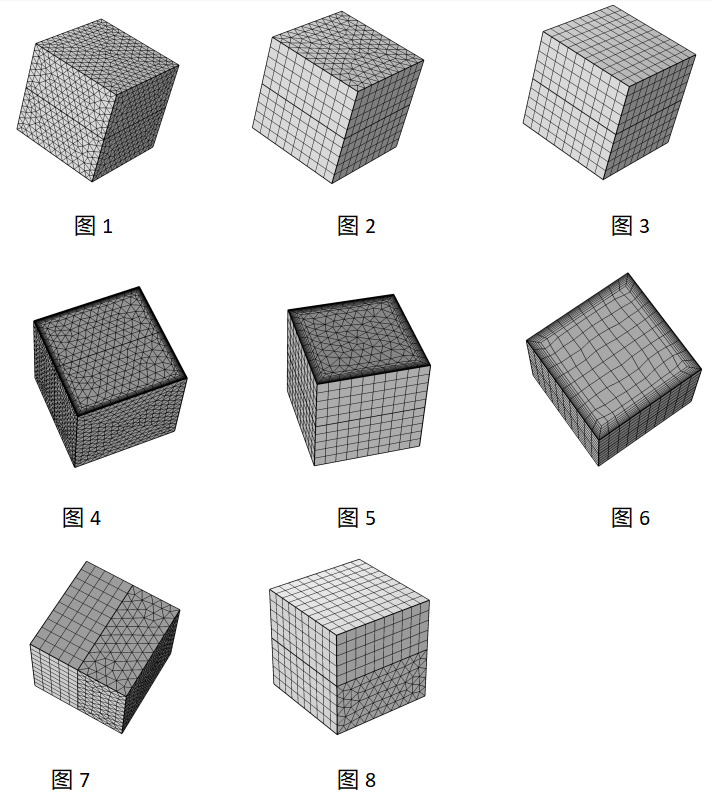

导读:当你看到以下网格时（图1-图8），你有想过该利用什么工具划分吗？自由四面体、六面体、还有两者合在一起。别急，看完这篇文章，你就可以随心所欲使用你身上的技能包了。
上一期我们讲过了二维网格生成器的使用及各种网格的适用场景对比吃透COMSOL网格划分核心逻辑-从此告别“玄学仿真”，本次来讲解三维网格生成器功能。更多内容请关注我原创首发仿真秀COMSOL前处理网格划分全解教程，详情见后文。
一、COMSOL三维网格生成器功能

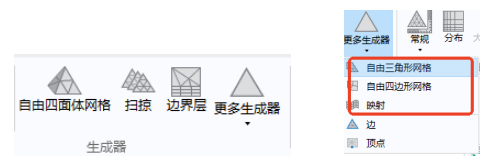

在COMSOL中，三维网格生成器提供了以下四个按钮，其中“更多生成器”下面还有5个生成器，分别为3个面生成器和一个边生成器及一个点生成器，本期我们只用到前面三个面生成器，软件中的工具按钮截图如下：
下面来详细讲解如何生成图1-图8所示的网格
1、自由四面体网格：

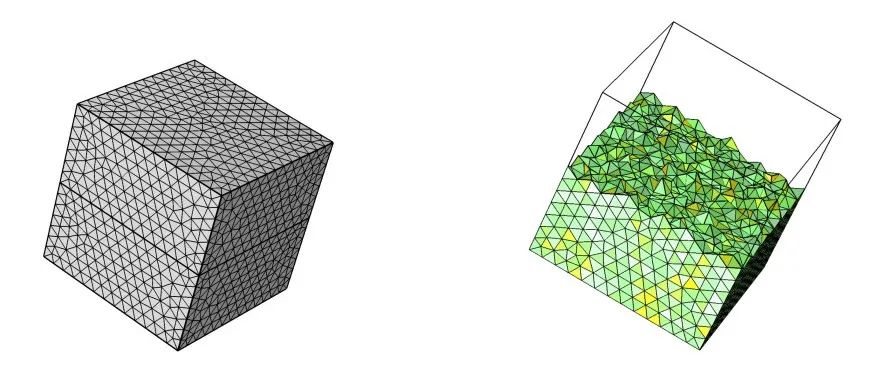

单独使用自由四面体网格生成器即可生成上图1所示的网格单元为四棱锥的网格：
2、扫掠
扫掠必须配合“更多生成器中的”按钮中的”自由三角形网格“、”自由四面体网格“及”映射网格“这三种面网格，需先生成面网格后，再利用扫掠功能生成体网格（前提条件是几何体可映射）：如下图
如使用自由三角形网格+扫掠的方式，即可生成图2所示的网格单元为三棱柱的结果：

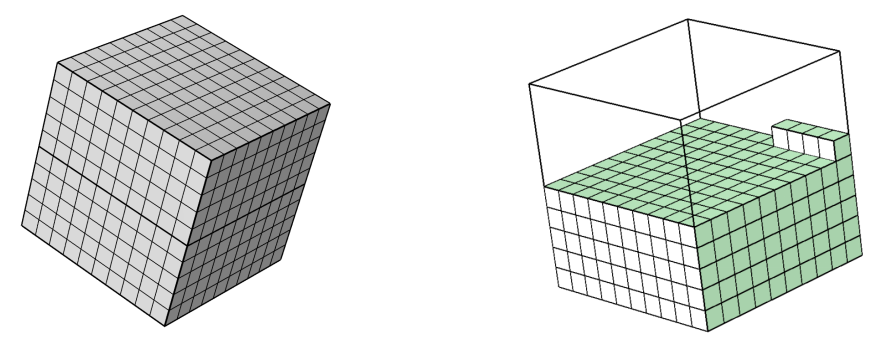

如使用自由四面体网格或者映射网格+扫掠方式，即可生成图3所示的网格单元为六面体的结果，当然在本案例中，无论使用自由四面体网格还是映射网格，最终的结果是一样的。
3、边界层
边界层网格生成器必须是在已经生成的四面体网格或者六面体网格的基础上添加才能生成，不可单独生成。

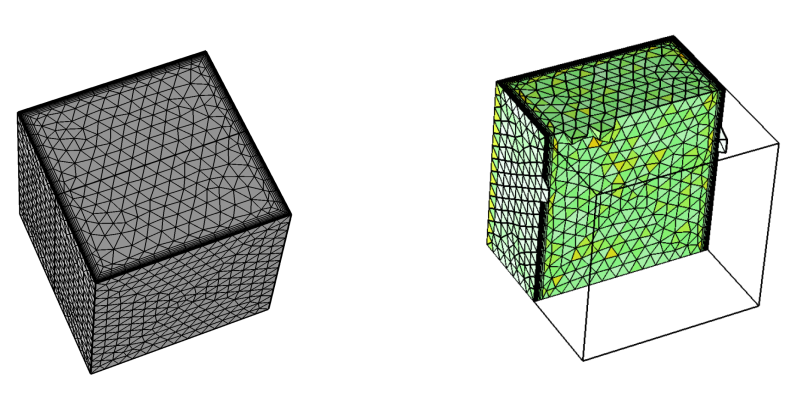

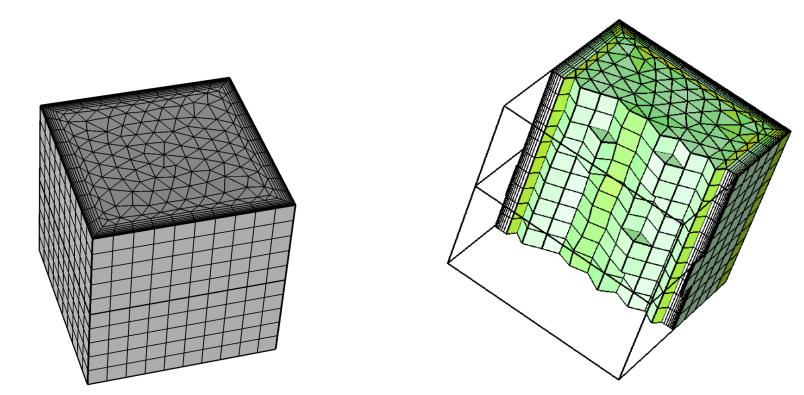

如在自由四面体网格基础上增加边界层网格，即可形成图4所示结果，边界层网格单元为三棱柱，其他网格单元为四棱锥。
如在三棱柱网格基础上增加边界层网格，即可形成图5所示结果，边界层网格单元为六面体，其他网格单元为三棱柱。

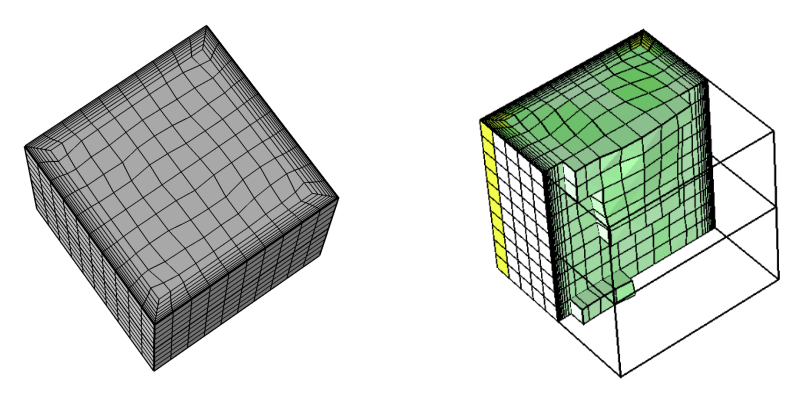

如在六面体网格基础上增加边界层网格，即可形成图6所示结果，边界层网格单元为六面体，其他网格单元也为六面体。
4、混合网格
所谓混合体网格，即在几何体上至少四面体网格，三棱柱网格及六面体网格至少出现两种网格。一般出现的不同的域上，即前提条件要求几何体必须具备两个及以上的域，才能生成混合体网格（注：边界层网格也可成为混合网格，但是可以只出现在一域内，如果不理解域，后续会专门出一期详细的文章）

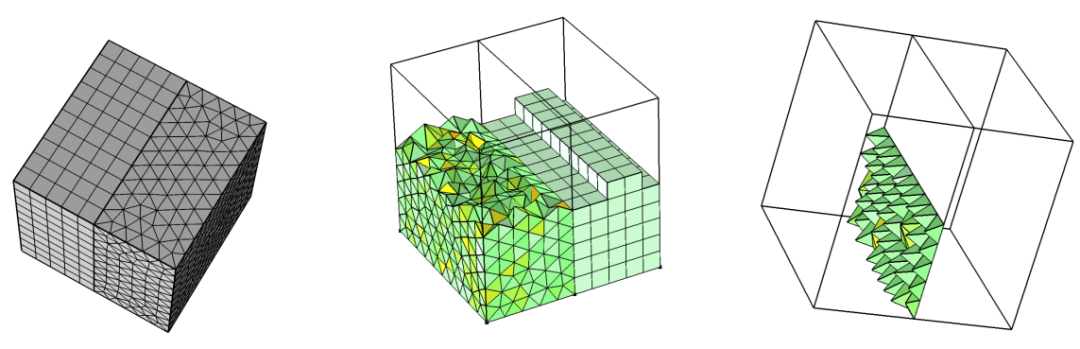

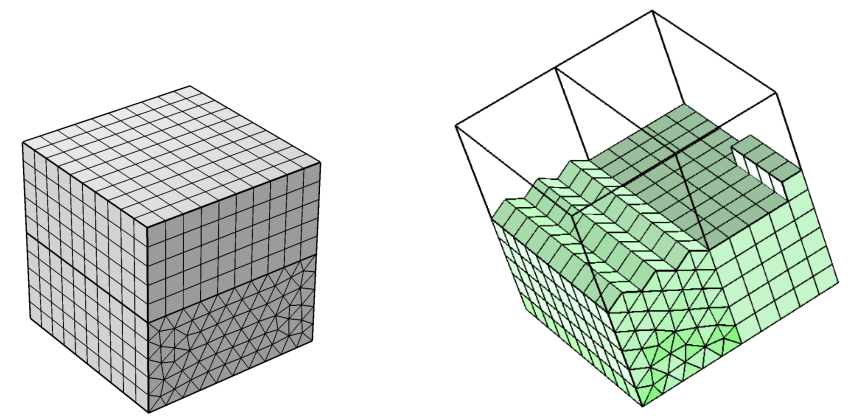

如在正方体左侧域使用六面体网格，右侧域使用四面体网格，即可形成图7所示的结果，且交界区别会出现金字塔网格用于两种网格之间的过度。

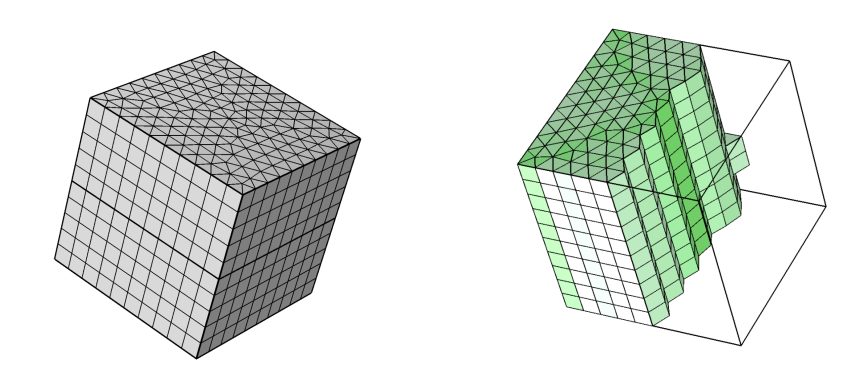

如在正方体上侧域使用六面体网格，下侧域使用三棱柱网格，即可形成图8所示的结果
二、我的COMSOL网格划分专题
通过以上简单案例，大家平时所遇到的网格类型大体可以简单总结一段话：单域单网格、单域多网格、多域多网格，对于这三种类型，想必大家应该知道怎么使用自己身上的技能包了把。当然对于更加复杂的模型，小编的课程《COMSOL热流固磁仿真硬核技术（二）：前处理网格划分专题全解》会详细讲解如何剖分几何体、如何定义边界层参数、各类型网格的全局及局部定义等，同时也期望大家在学习的过程中能够多提出问题，我也会给大家免费录制加餐课程。
