基于FLUENT的三通管流体混合

昨夜杏花雨落

关键词：FLUENT，三通管，Mixture模型，计算流体力学，流体混合

利用FLUENT软件对三通管内流体混合过程进行数值模拟。通过数值模拟手段对其几何结构进行优化，可以探索得到其最优的结构参数和操作参数，主要评价指标为相体积分数和湍动能。以某一确定结构参数和操作参数的三通管为例进行以下数值模拟流程介绍。通过精细的网格划分和仿真设置，模拟了三通管内部的流场特性，以云图方式显示了三通管内部流场的速度分布、压力分布、相体积分数分布和湍动能分布。

在仿真过程中，首先建立三通道的三维模型。为提高仿真精度，对模型进行了poly网格划分。随后设置仿真参数，包括流体密度、粘度等参数。采用SST k-omega模型来描述流体的流动特性，使用Mixture模型作为多相流模型。后续可以通过改变结构参数和操作参数对其进行更为细致的数值模拟，以进一步优化其流场分布效果，找到所需最优结构参数及操作参数。

建立几何模型时对其进行适当的结构优化便于数值模拟过程，网格划分时对其施加一定的控制（如曲率和偏度）以提高网格质量，综合得到网格质量大于0.2即可满足一般仿真需求。几何模型如图1所示，网格划分如图2所示。

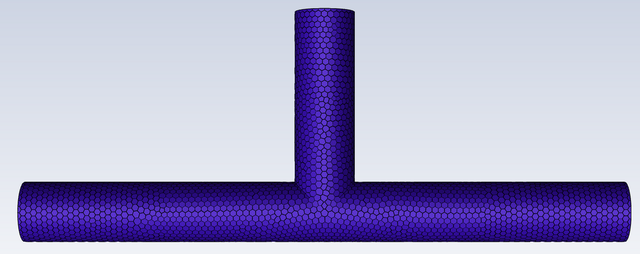

图1几何模型

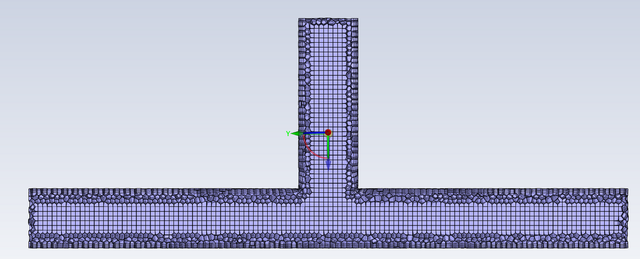

图2网格划分

初始体积分数分布如图3所示：

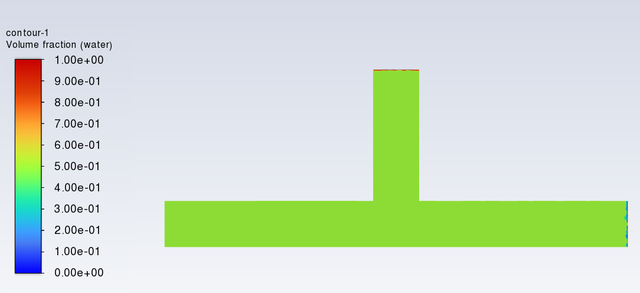

图3初始体积分数分布

流体流动2s时刻，体积分数分布、速度分布、压力分布及湍动能分布如图4、图5、图6和图7所示：

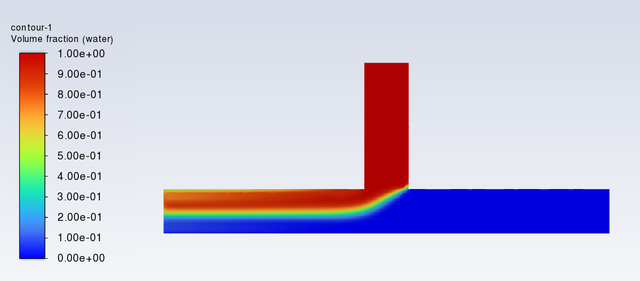

图4 2s时刻体积分数分布

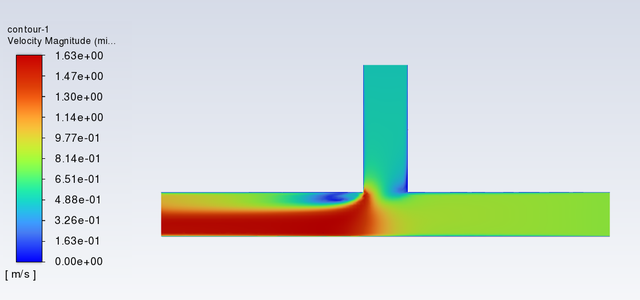

图5 2s时刻速度分布

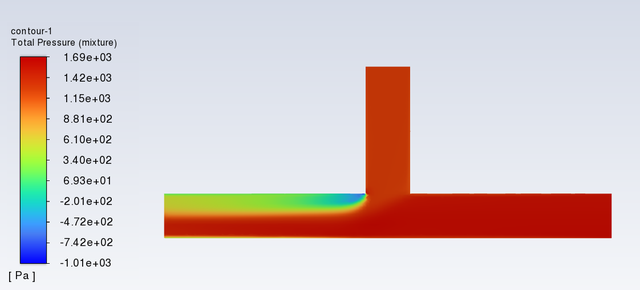

图6 2s时刻压力分布

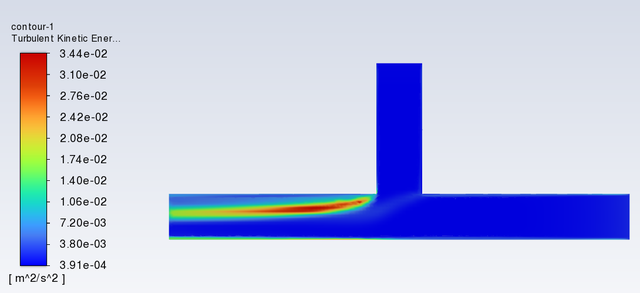

图7 2s时刻湍动能分布

来源：320科技工作室
