HyperLife_基于E-N单轴应变计算吊钩寿命
在本教程中，您将：
·将模型导入HyperLife
·选择EN模块并定义其所需参数
·创建并指定Material
·分配载荷历程记录以缩放FEA SUBCASE中的应力
·评估和查看结果
在开始之前，请将本教程中使用的文件复 制到您的工作目录。
http://majorv.help.altair.com/minorv/simulation/tutorials/hwdesktop/hl/HL-1010/Hook.h3d.zip
http://majorv.help.altair.com/minorv/simulation/tutorials/hwdesktop/hl/Load_History_Files/load1.csv
一、导入模型
1.从主页工具的文件工具组中，单击Open Model工具。

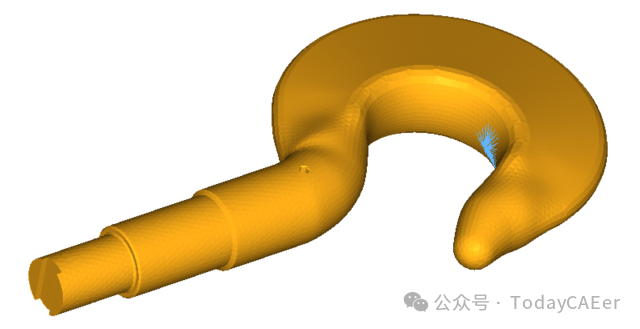

图1. 2.在Load model and result对话框中，浏览并选择HL-1010\Hook.h3d作为模型文件。System Load Result字段将自动填充。在本教程中，模型和结果使用相同的文件。
3.单击Apply。
图2. Tip：通过将.h3d文件从Windows Browser拖放到HyperLife建模窗口中，快速导入模型。
二、定义疲劳模块
1.单击疲劳模块图标旁边的箭头，然后从选项列表中选择EN工具。
图3. 此时将打开EN对话框。
2.定义EN配置参数。
a)选择Uni Axial作为方法。
b)选择MPa作为FE模型单位。
c)选择Signed von作为应力组合。
d)输入一个值0.5作为生存确定性。
e)选择SWT进行平均应力校正。
f)选择NEUBER作为塑性应力连接。
g)选择Worst作为图层选择。
h)选择Time Series作为加载类型。
图4. 3.退出对话框。
三、指定Material
1.单击Material工具，此时将打开Assign Material对话框。
图5. 2.激活零件HOOK_solid旁边的复选框。
3.单击My Material选项卡。
4.单击。将创建名为Mat_EN（n） 的新Material。
5.将Elastic Modulus 设置为70000。
6.将弹性应变（SEe） 的Log（N） 标准误差设置为0.0。
7.将塑性应变（SEp） 的Log（N） 标准误设置为0.0。
8.点击Plot并保存。
图6. 9.右键单击新创建的Material，然后选择Add以指定Material列表。
10.单击Assign Material Data选项卡。
11.对于HOOK_solid，请选择Mat_EN（n）从Material下拉菜单中。
Tip：点击预览EN图。
12.接受Assign Material Data选项卡中的默认参数。
图7. 13.退出对话框。
四、分配载荷历程记录
1.单击Load Map工具。
图8. 此时将打开Load Map对话框。
2.从对话框顶部的Channel Type下拉菜单中，选择Time Data。
3.单击 Choose File字段并浏览load1.csv。
4.单击 以添加Load Case。
5.Optional：单击 可查看载荷图。

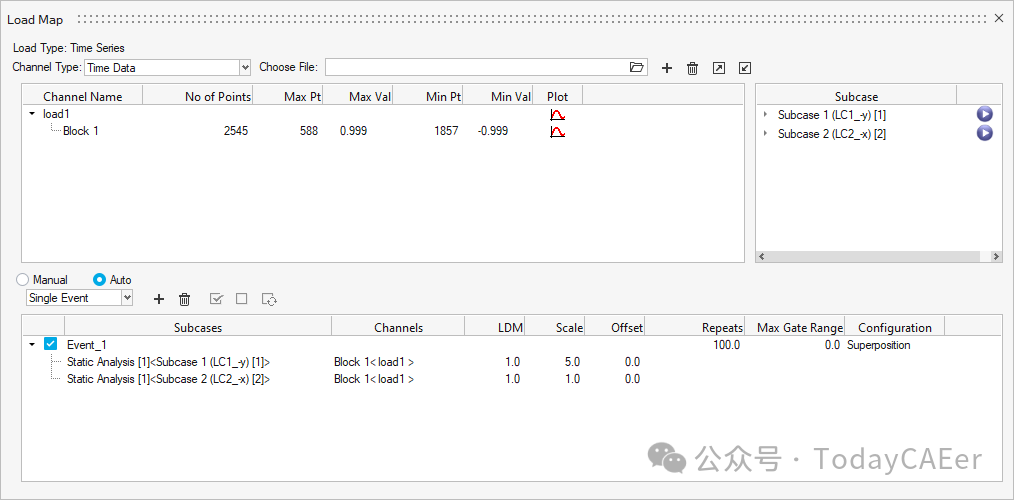

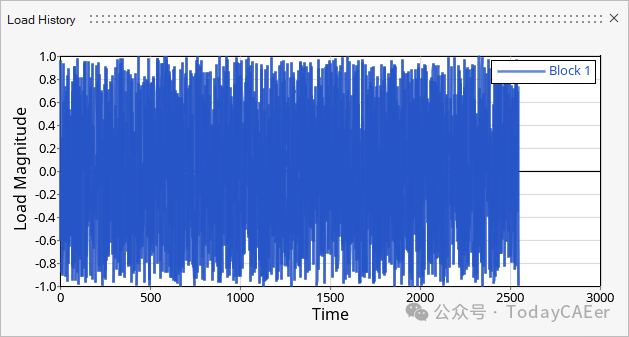

图9. Tip：扩展对话框的宽度以查看更清晰的绘图片。
6.在对话框的下半部分，验证是否已选择Auto来创建事件。
7.选择Subcase 1和Subcase 2，然后单击 以创建事件。
8.对于Configuration，选择Superposition。
9.选择load 1（block1）通道并将其拖放到事件的Channels列中。
10.右键单击新添加的Block 1通道，然后选择Apply value to current event从上下文菜单中。
11.对于Repeats，输入100。
12.对于Subcase 1（SUBCASE 1），为Scale输入5。
13.激活Event_1复选框。
图10. 14.退出对话框。
五、评估和查看结果
1.在评估工具组中，单击Run Analysis工具。

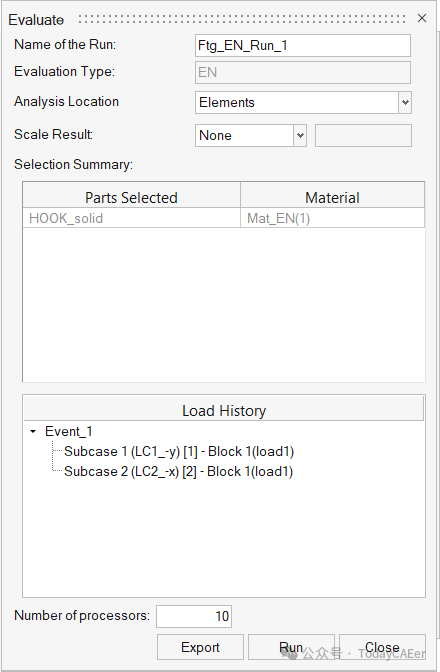

图11. 此时将打开Evaluate对话框。
图12. 2.Optional：输入运行的名称。
3.单击Run。
结果文件将保存到主目录，并打开Run Status对话框。
4.运行完成后，单击View Current Results。
5.使用Results Explorer可视化各种类型的结果。

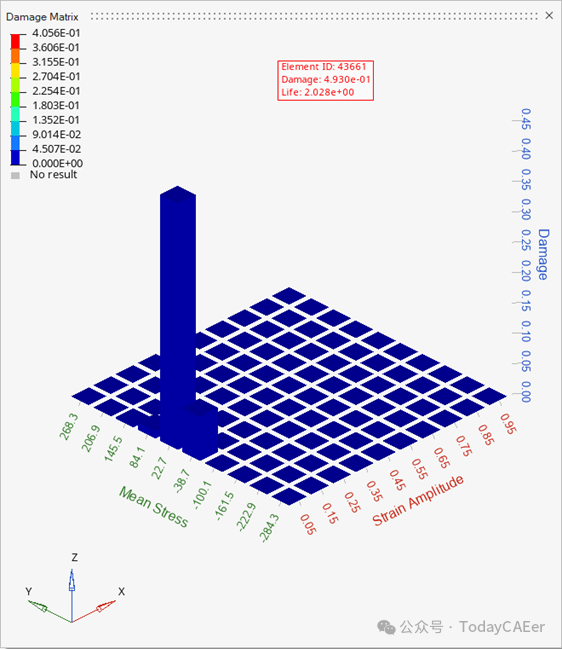

图13.

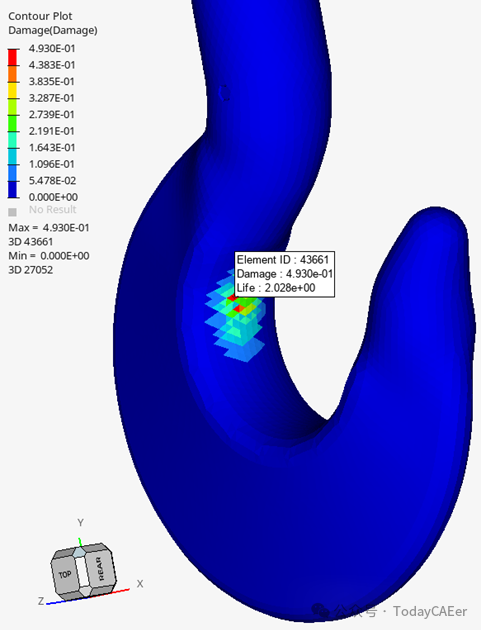

图14.
