Abaqus仿真必备技能：静强度与静刚度分析

静强度与静刚度是评估工程结构性能的关键指标，分别决定了结构抵抗静态破坏和变形的能力。借助 Abaqus 这一强大的有限元分析软件，工程师和科研人员能够精确、高效地完成静强度与静刚度分析。熟练掌握 Abaqus 的分析方法，是实现产品科学设计与性能优化的必经之路。

静强度是指结构在静态载荷（如重力、压力等不随时间显著变化的力）作用下，材料或构件抵抗破坏的能力，通常以材料的屈服强度、抗拉强度等参数作为评判依据。当结构所受应力超过材料的静强度极限时，就会发生塑性变形甚至断裂。例如，桥梁、建筑框架等大型结构，若静强度不足，在长期使用中可能因承载过大而出现安全隐患。

静刚度描述的是结构在静态载荷作用下抵抗变形的能力，体现为结构在受力时产生的位移与所受载荷的比值。刚度越高，结构在相同载荷下的变形越小。

以汽车车架为例，合适的静刚度既能保证车辆在行驶过程中维持稳定的几何形状，减少振动和异响，又能为乘客提供舒适的驾乘体验。在工程设计中，静强度和静刚度相互关联又相互制约，需要在二者之间找到平衡，以满足实际应用需求。

1. 模型建立与材料定义

在 Abaqus 中进行静强度分析，首先要建立准确的几何模型。可通过 Abaqus/CAE 的建模模块直接创建简单几何形状，或导入外部 CAD 软件生成的复杂模型。随后，需根据实际材料属性定义模型材料，除了输入弹性模量、泊松比等基本参数外，还需明确材料的屈服强度、抗拉强度等关键强度指标。对于非线性材料，如塑性材料，要选择合适的本构模型（如 J-C 模型、双线性随动强化模型），以准确模拟材料在受力过程中的应力应变关系。

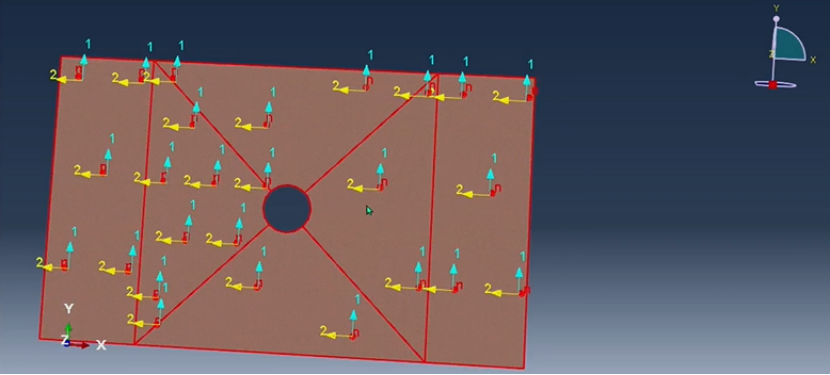

2. 边界条件与载荷施加

边界条件和载荷的设置直接影响静强度分析结果的准确性。边界条件用于约束结构的位移和转动自由度，模拟实际工况下结构的安装和支撑方式，例如固定约束、铰接约束等。在施加载荷时，需根据实际受力情况确定载荷类型，如集中力、均布力、面压力等，并确保载荷的大小和方向与实际工况一致。例如，在分析机械零件的静强度时，要考虑零件在工作过程中所承受的各种力，包括自身重力、外部接触力等。

3. 网格划分与求解设置

网格质量对静强度分析结果的精度影响显著。在关键部位，如应力集中区域，需采用细化的网格，以更好地捕捉应力变化；而在次要区域，可使用较粗的网格，以控制计算成本。划分网格后，在求解设置中选择合适的分析步类型，对于静强度分析，通常采用静力通用分析步。同时，合理设置求解器参数，如迭代次数、收敛准则等，以确保计算的稳定性和准确性。

4. 结果分析与评估

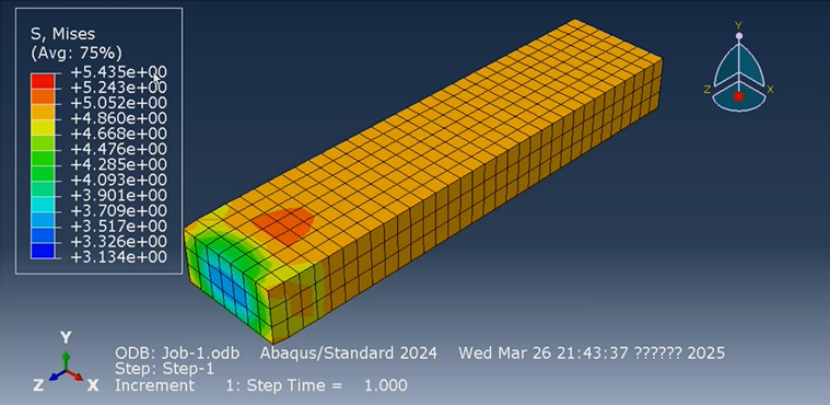

计算完成后，利用 Abaqus 的可视化模块查看应力、应变云图，定位结构中应力集中和高应力区域。通过提取关键部位的应力值，并与材料的静强度极限进行对比，判断结构是否满足静强度要求。若部分区域应力超过材料强度极限，则需对结构进行优化，如修改几何形状、更换材料或增加加强筋等。

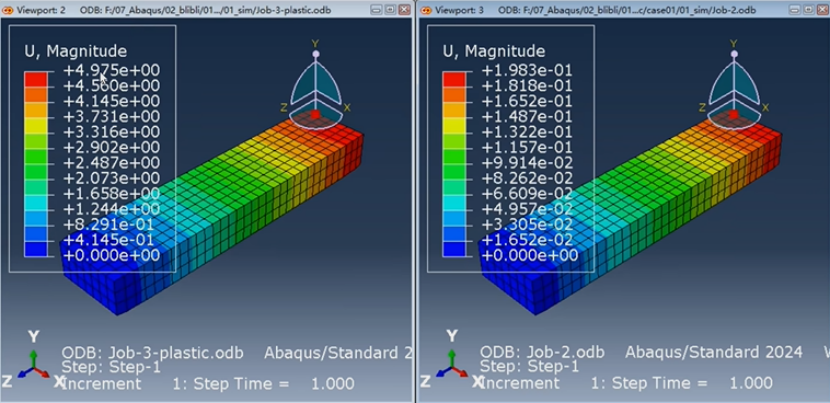

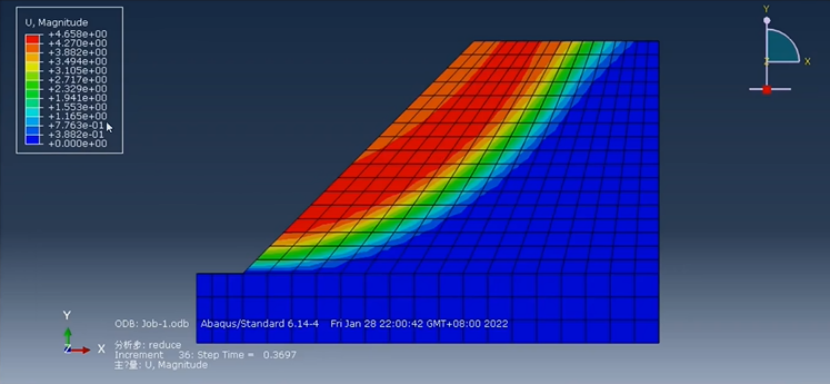

静刚度分析主要关注结构在静态载荷下的变形情况。在 Abaqus 中，其分析流程与静强度分析类似，但侧重点有所不同。在结果处理阶段，需重点提取结构的位移数据，计算结构在不同载荷下的刚度值（刚度 = 载荷 / 位移）。通过分析位移云图，了解结构的变形分布，评估结构的整体刚度是否满足设计要求。

例如，在分析某精密仪器的支撑结构静刚度时，若结构变形过大，可能导致仪器内部部件的相对位置发生变化，影响仪器的精度。此时，可通过增加结构的截面尺寸、改变结构形式等方式提高静刚度，直至满足设计指标。

在实际分析中，可采用参数化建模和敏感性分析的方法提高效率。通过参数化建模，快速修改结构尺寸和材料属性，对比不同设计方案的静强度和静刚度性能；敏感性分析则可确定哪些参数对结果影响较大，帮助工程师聚焦关键因素进行优化。

以某航空发动机叶片为例，利用 Abaqus 进行静强度和静刚度分析。通过合理设置边界条件和载荷，模拟叶片在高速旋转和气流冲击下的受力状态。

分析发现，叶片根部存在应力集中，且整体刚度不足。工程师通过调整叶片的过渡圆角、增加根部厚度等优化措施，有效降低了应力集中程度，提高了静刚度，最终满足了设计要求。

Abaqus的静强度与静刚度分析功能，为工程结构的设计与优化提供了强大支撑。从概念理解到实践应用，掌握这两项分析技术，能帮助工程师在设计阶段精准识别潜在问题、优化设计方案，从而保障产品在实际应用中的安全可靠。无论是在机械制造、航空航天还是土木工程领域，Abaqus的静强度与静刚度分析都是不可或缺的关键仿真工具。
