基于 GISSMO 断裂准则的 6016 铝合金断裂行为研究

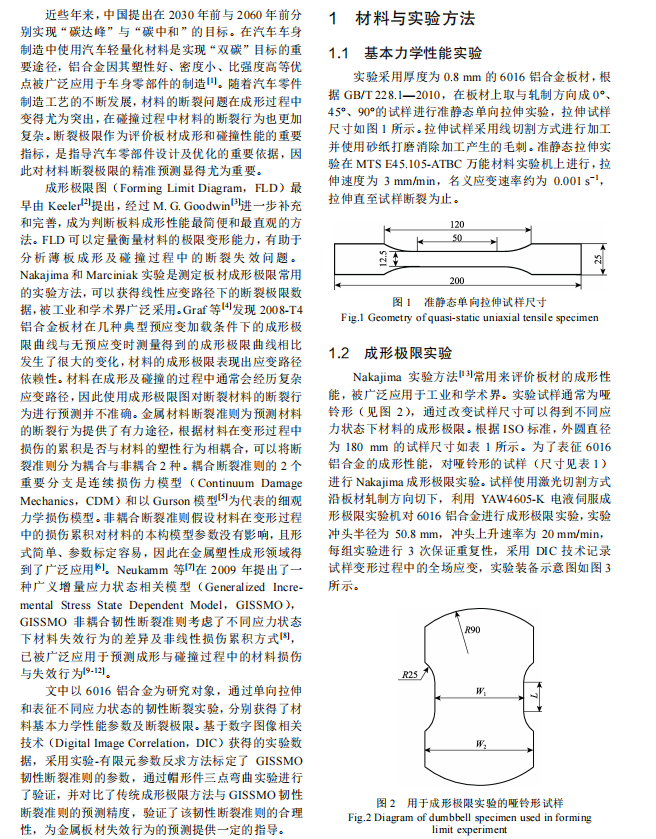

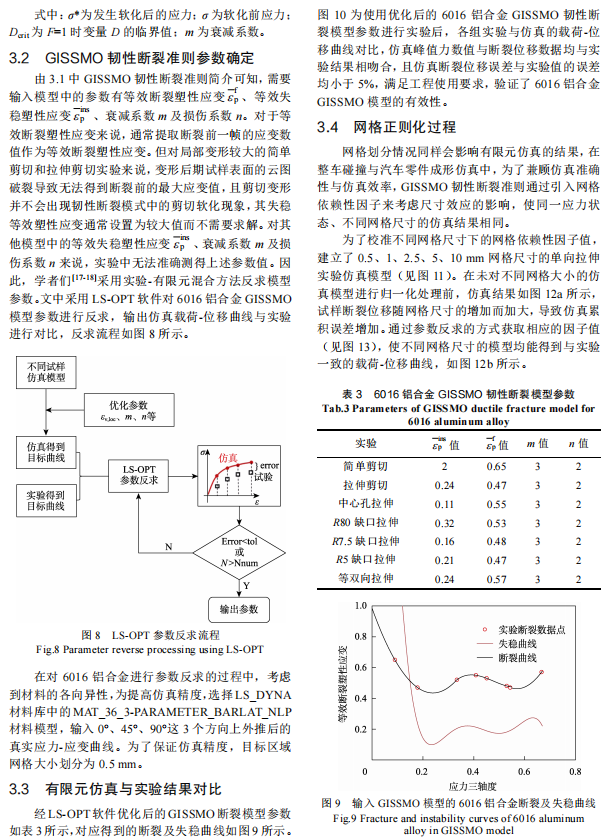

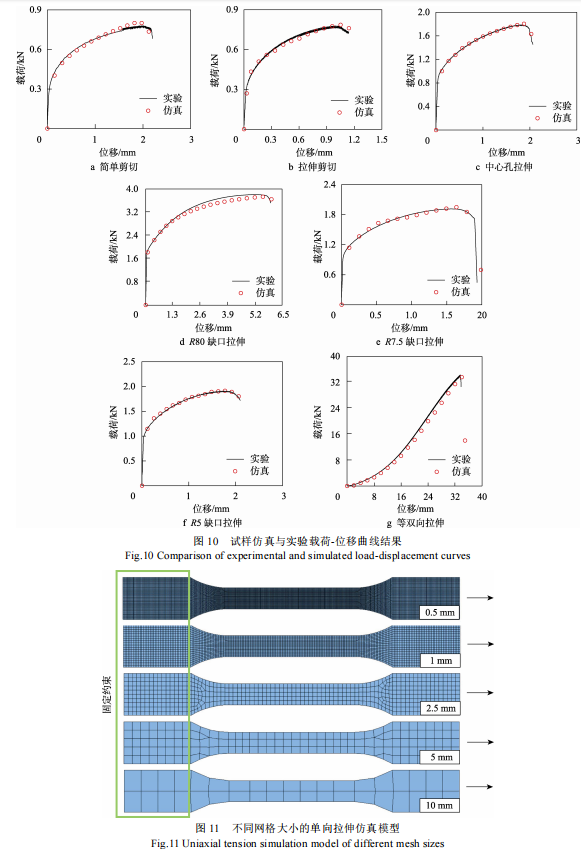

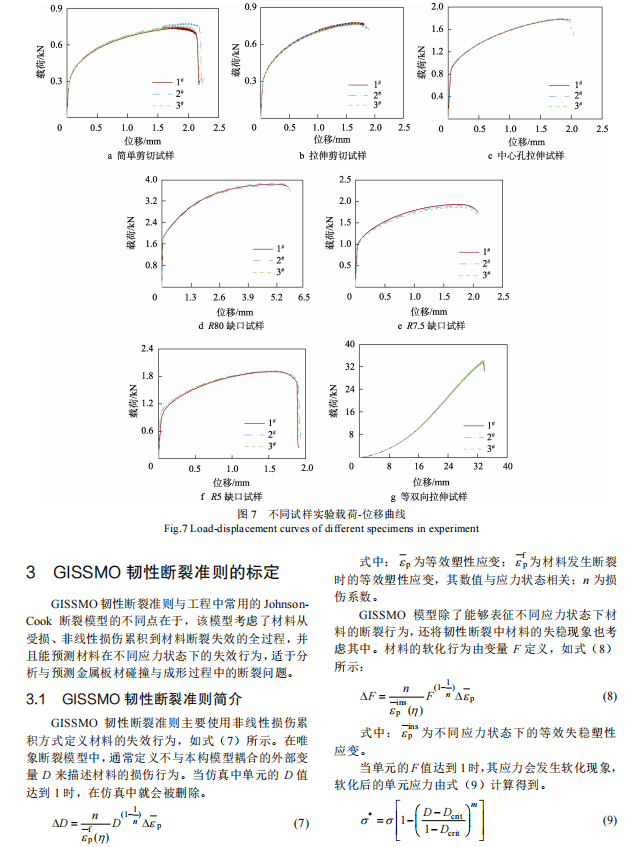

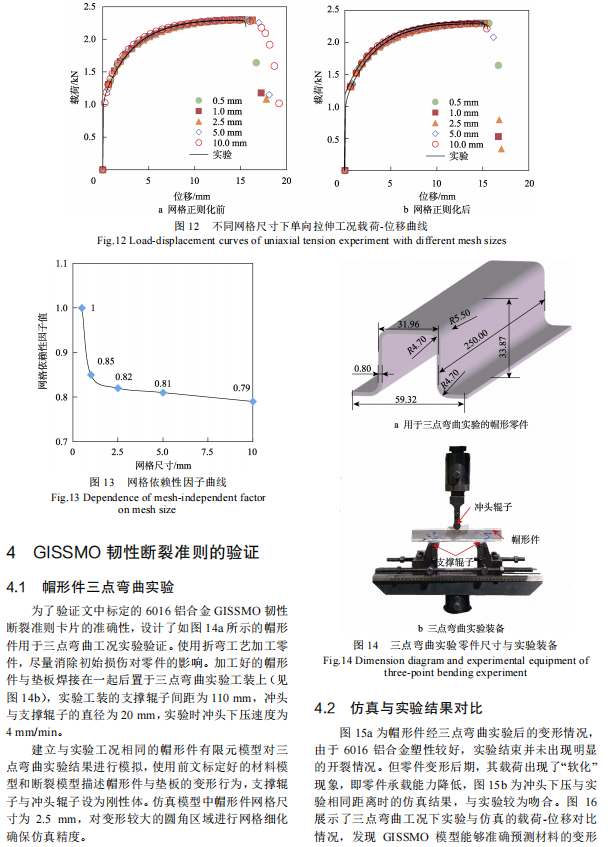

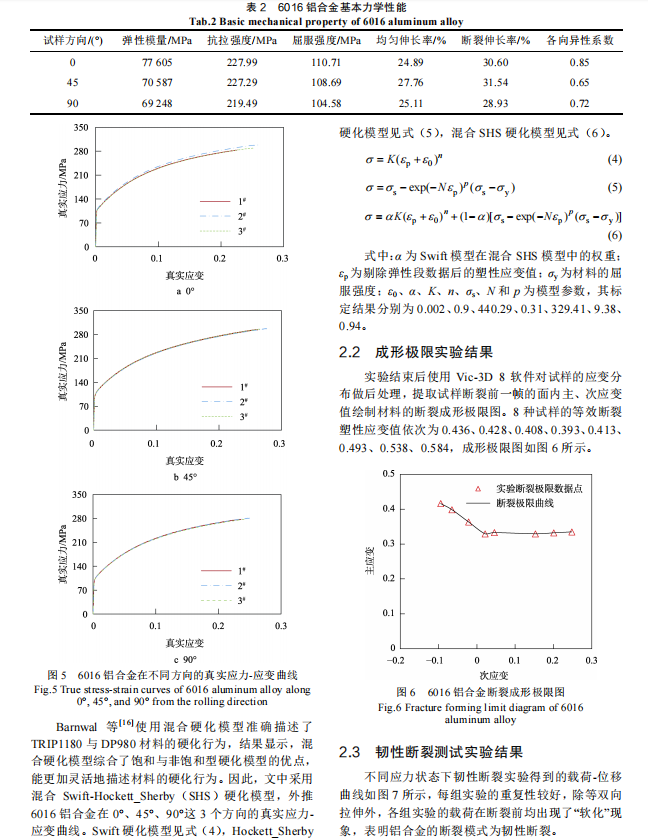

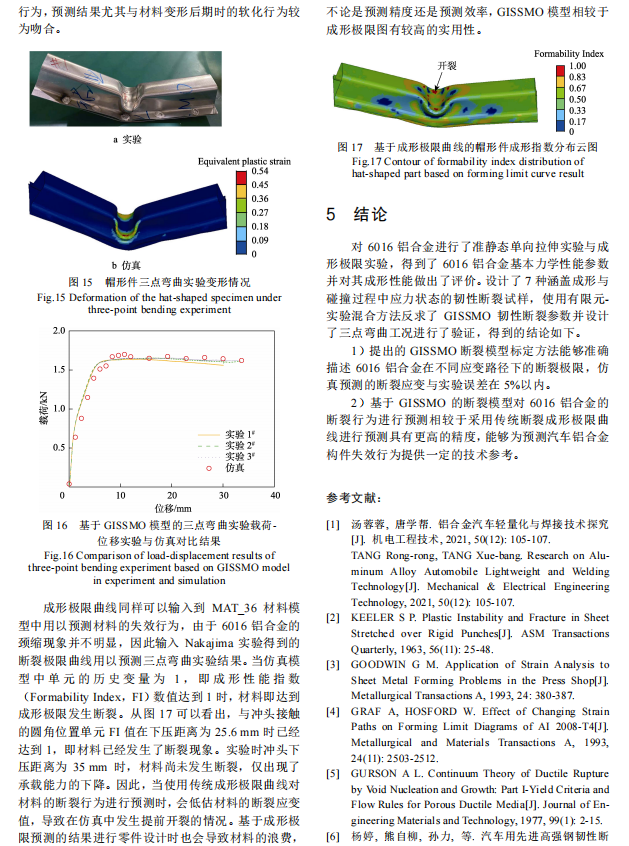

摘要：目的 研究零部件在成形与碰撞过程中，6016 铝合金在不同应力状态下的断裂行为。方法 通过准静态拉伸实验，获得了 6016 铝合金的基本力学性能。利用 Nakajima 成形极限实验，获得了 6016 铝合金材料的断裂成形极限曲线。设计了 7 种涵盖成形及碰撞过程中应力状态的断裂极限测试试样，采用数字图像相关技术（DIC）记录了试样在变形过程中的全场应变。利用实验-有限元反求方法标定了 6016 铝合金的GISSMO 断裂准则的参数，并用帽形件三点弯曲实验验证了模型的合理性。结果 相比于传统断裂成形极限图的预测结果，基于 GISSMO 断裂准则的仿真结果与实验具有更好的一致性。结论 所建立的 GISSMO 模型可以用于预测 6016 铝合金在复杂应力状态下的断裂行为。

关键词：GISSMO；断裂极限；6016 铝合金；失效准则
