1. 什么是Well-to-Wheel分析？

2. 用于表示实际边界条件和用户行为的 WtW方法

3. GT-SUITE搭建的整车模型

4. 一个FCEV车型的验证结果

5. 结论

1.Well-to-Wheel分析

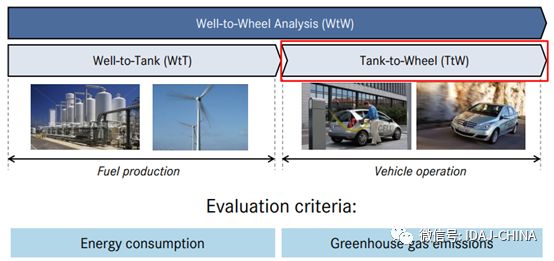

WtW分析是对能源从源头到车轮的过程中产生的能源消耗和温室气体排放的评级。

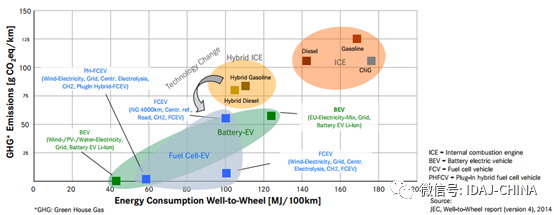

下图为2020+ EUCAR参考车辆的CO2和能量对比。其所参考的车型满足以下条件：

（1）燃料电池：高续航里程（>500km），短的加气时间（3min），能够用于各类概念的车辆

（2）电池：主要运行在城市交通(200 - 250公里)的小型车，夜间充电

从图中可以看出，燃料电池和锂电池的混动框架具有很大的潜力。

2. 用于WtW分析的表示实际边界条件和用户行为的方法

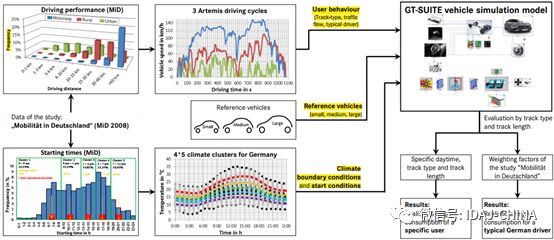

根据实际的路况和驾驶员行为、不同的车型、不同的环境条件下，通过GT-SUITE搭建的各类整车模型进行能量分析。

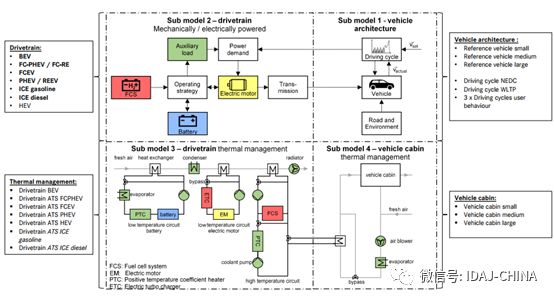

模块化的整车模型：

3. GT-SUITE搭建的整车模型

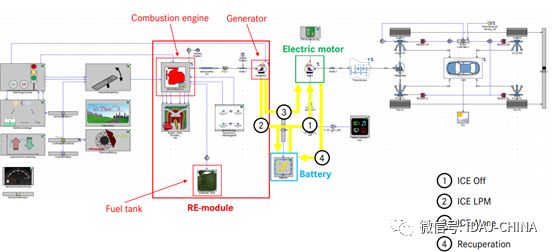

下图为一个增程式（REEV）模型的例子。

4.一个FCEV模型的验证

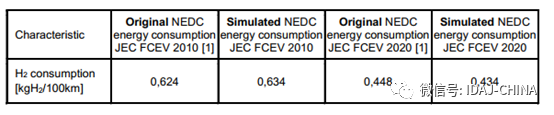

NEDC能量消耗：

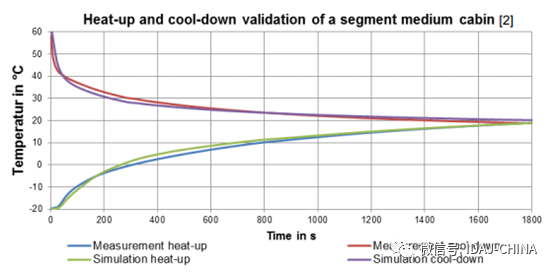

驾驶舱加热和冷却过程中温度变化的验证：

5.结论

（1）介绍了WtW分析的方法，并说明了在实际边界条件和用户行为下比较不同动力总成的必要性.

（2）介绍了表示实际边界条件和用户行为的方法并进行了WtW分析。

（3）作为例子，展示了一个GT-SUITE搭建的增程式整车模型。

（4）演示了FCEV在NEDC时的能耗验证，以及驾驶舱加热/冷却过程中温度变化的验证结果
