实时调谐(Tuning)仿真

1.1 摘要

在电路或电磁场仿真设计优化过程中,我们希望对模型参数变量进行微调,以查看设计结果是如何受到影响的。实时调谐(Tuning)仿真可帮助我们在调参的同时,实时查看仿真结果变化。这在我们进行仿真优化设计最优解,以及快速考察预判各类加工误差对标称值的影响时,是有意义的。

本文

1.2 在Circuit电路仿真中实现实时调谐(Tuning)仿真

1.2.1. Circuit中平行耦合微带线滤波器模型的建立与仿真

(1)打开ANSYS Electronics Desktop,建立Circuit project,根据实际应用场景中的单板层叠、板材、平行耦合微带线滤波器理论参数进行建模,并设置好模型各组件的参数特性;












(2)在Circuit中设置好模型端口及仿真设置,即可进行该平行耦合微带线滤波器仿真分析;

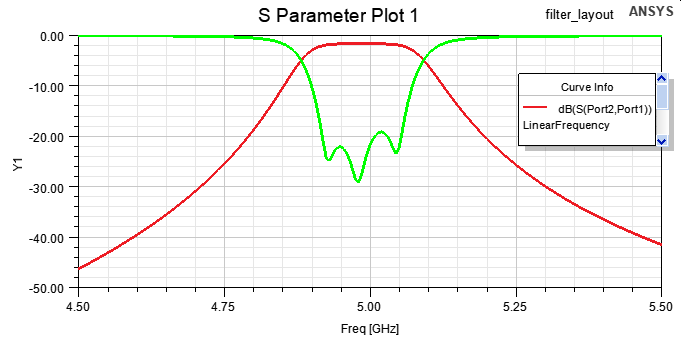

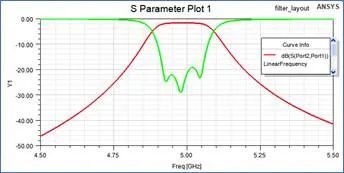

(3)仿真完成后可得到该微带线滤波器的S参数结果,根据结果可对微带线滤波器模型进行参数优化仿真,从而获得该微带线滤波器的最优性能;







1.2.2. Circuit中平行耦合微带线滤波器实时调谐(Tuning)仿真

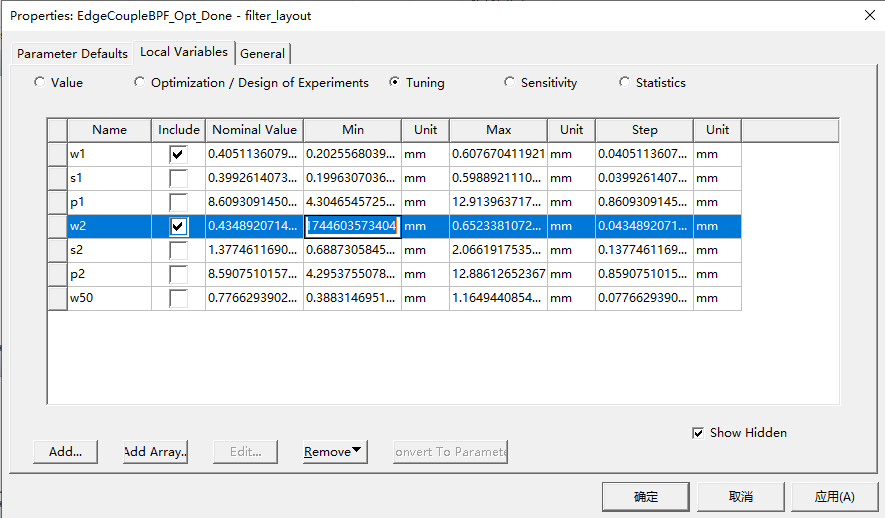

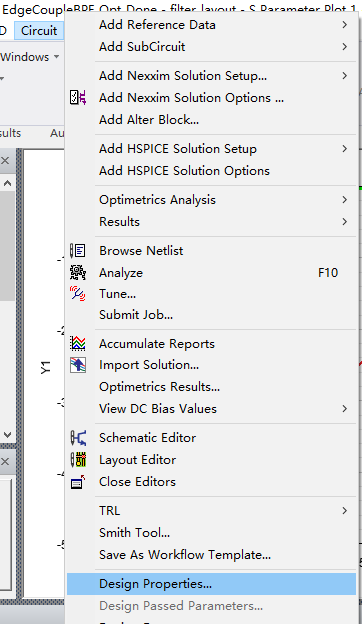

(1)在Circuit菜单下点击Design Properties,选择Local Variables标签页,并选中Tuning项。这时,可选择我们希望Tuning的参数对象,并可手动设置该参数调整范围的Min、Max、Step值;

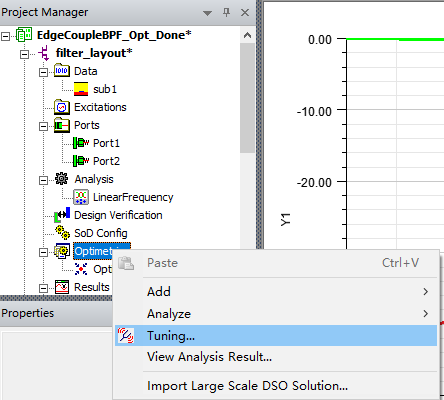

(2)在左侧Project Manager栏中,右键点击Optimetrics,并在弹出的菜单中选择Tuning;

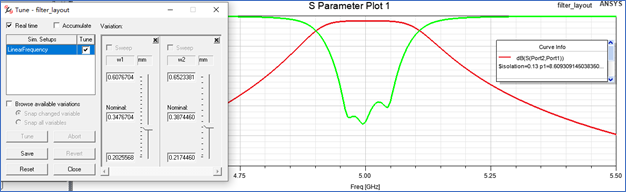

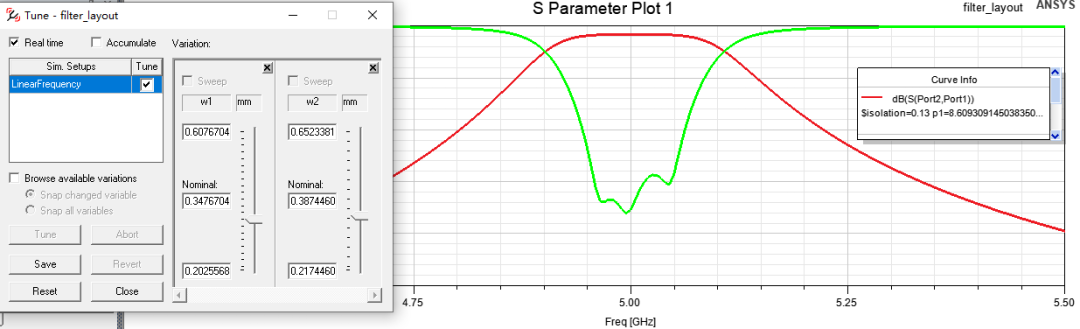

(3)在弹出的菜单中,去掉Browse available variations的勾选,右侧我们选择用来Tuning的参数滑动条可用,我们可以拖动滑动条改变该参数值,仿真结果图会随着参数的改变而改变,从而实现实时调谐参数并实时查看仿真结果变化的目的,点击Save按钮可以保存新的参数值;



1.3 在HFSS电磁场仿真中实现实时调谐(Tuning)仿真

1.3.1. HFSS中平行耦合微带线滤波器模型的建立与仿真

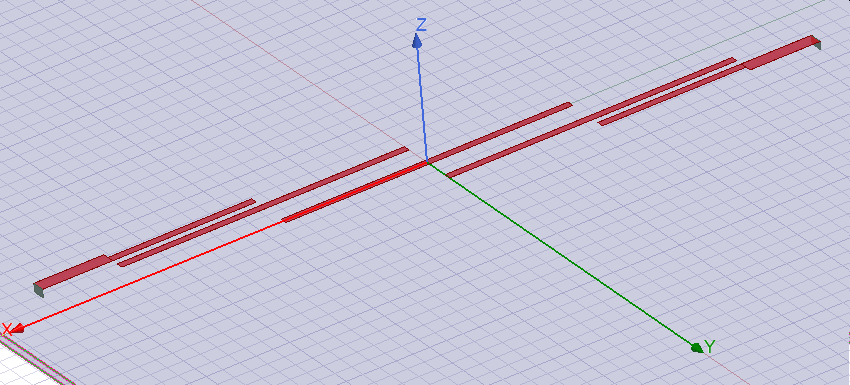

(1)打开ANSYS Electronics Desktop,建立HFSS project,根据实际应用场景中的单板层叠、板材、平行耦合微带线滤波器理论参数进行建模,并设置好模型各组件的参数特性;



(2)在HFSS中设置好模型端口及仿真设置,即可进行该平行耦合微带线滤波器仿真分析;



(3)仿真完成后可得到该微带线滤波器的S参数结果,根据结果可对微带线滤波器模型进行参数优化仿真,从而获得该微带线滤波器的最优性能;







1.3.2. HFSS中平行耦合微带线滤波器实时调谐(Tuning)仿真

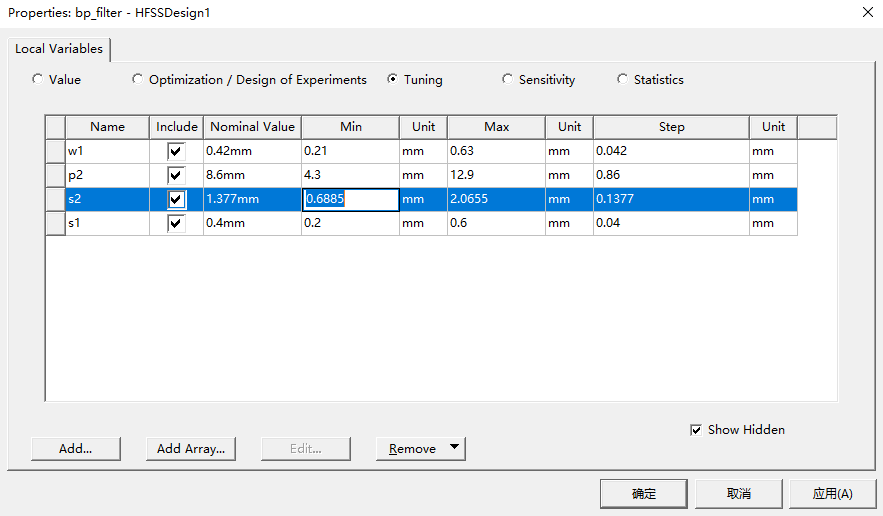

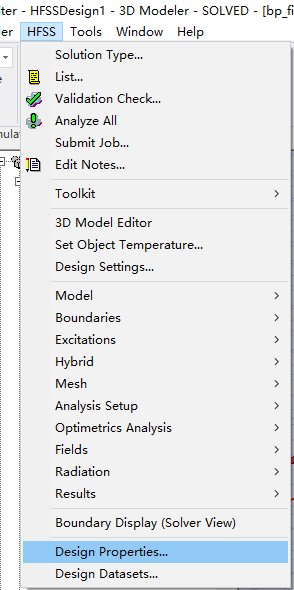

(1)在HFSS菜单下点击Design Properties,在Local Variables标签页,选中Tuning项。这时,可选择我们希望Tuning的参数对象,并可手动设置该参数调整范围的Min、Max、Step值;

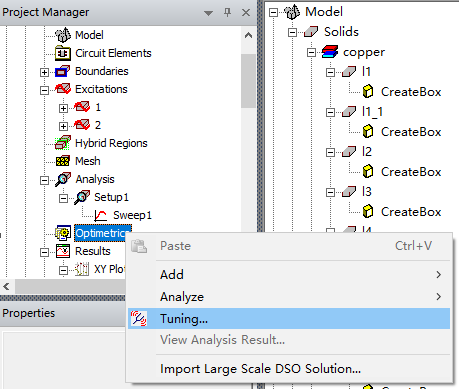

(2)在左侧Project Manager栏中,右键点击Optimetrics,并在弹出的菜单中选择Tuning;







(3)在弹出的菜单中,去掉Browse available variations的勾选,右侧我们选择用来Tuning的参数滑动条可用,我们可以拖动滑动条改变该参数值,仿真结果图会随着参数的改变而改变,从而实现实时调谐参数并实时查看仿真结果变化的目的,点击Save按钮可以保存新的参数值;

1.4 结论

使用仿真手段进行优化设计已成为现代产品研发的常态,Ansys电子设计仿真平台的实时调谐仿真功能能够协助我们快速进行仿真优化设计最优解,并能快速考察预判各类加工误差对标称值的影响,帮助企业更高效完成更具挑战性的产品设计。

来源:艾迪捷
