软件操作 | CONVERGE3.0边界层网格使用方法

1月前浏览90

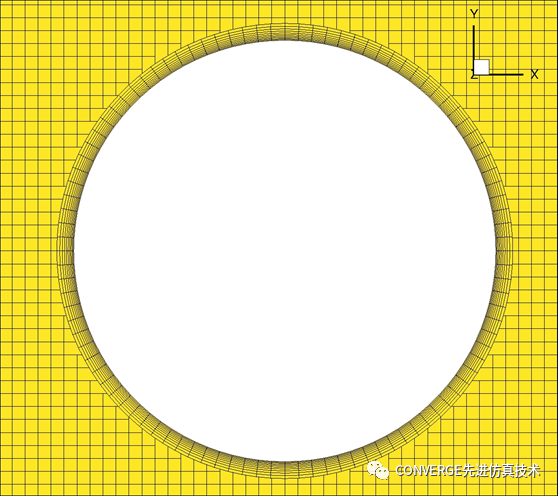

CONVERGE3.0加入了边界层网格功能,用户可以为壁面添加如下图所示的贴体的边界层网格。但CONVERGE中的边界层网格应用方法跟传统CFD软件有所不同:传统的方法是在划分体网格的同时拉伸出边界层网格,而CONVERGE的体网格是在求解器计算时创建的,用户在Studio中先基于要创建边界层的壁面网格先拉伸出多层的面网格,这些面网格隔出每个边界层体网格的小空间,在求解器运行时再填充为体网格。
