寻找“热点”——车灯辐射仿真

16小时前浏览2

当车辆长时间停在空旷区域或在高速公路上行驶时，太阳光线会聚焦在车灯内的特定区域，从而产生热点。热点可能损害车灯组件中的电子设备或其他塑料部件(熔化/燃烧)。此外，由于车灯材质的热膨胀和组件之间的机械约束，组件连接处会应力会出现变化。从而影响部件的正常运行或降低使用寿命，严重会产生安全问题。

CFD可在产品设计阶段进行模拟，根据结果进行分析，可得知产品性能优劣。本文使用FluentMeshing水密网格流程划分网格，在Fluent中调用Monte Carlo辐射模型进行仿真。

以下表格为材料参数及边界条件。

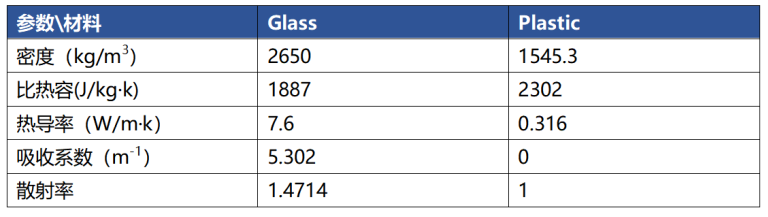

材料参数

边界条件

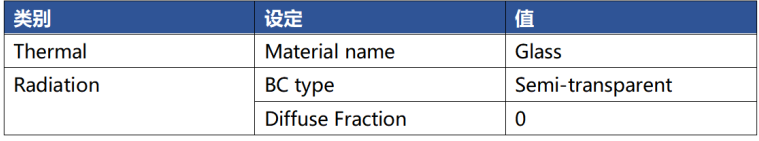

2.1 Enclosure-lens、enclosure-lens-shadow

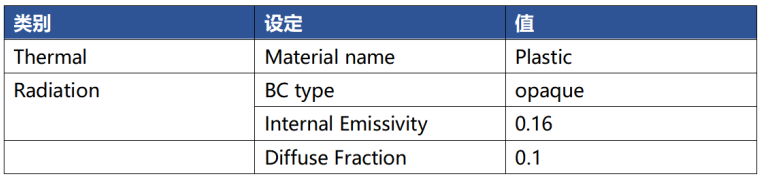

2.2 enclosure-rim-bezel、enclosure-rim-bezel-shadow、holder-rim-bezel、holder-rim-bezel-shadow、housing-rim-bezel、 housing-rim-bezel-shadow。

2.3 [enclosure：1] 温度设定： temperature 298.15K

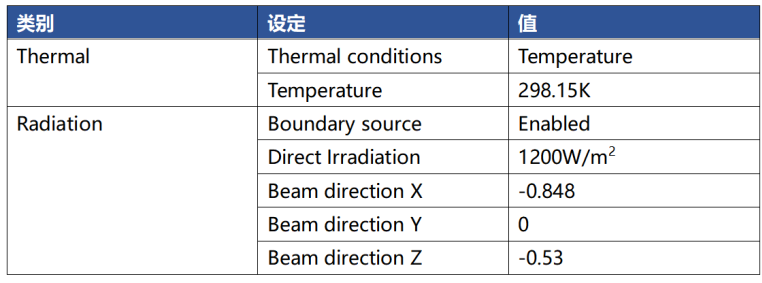

2.4 Rad-input

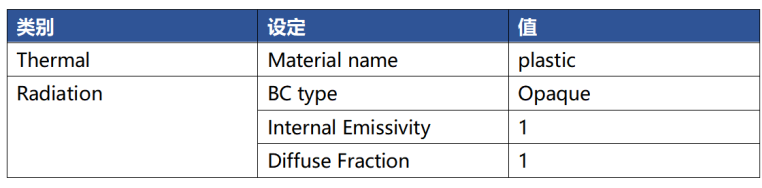

2.5 bezel-enclouse等剩余其他边界

来源：艾迪捷
