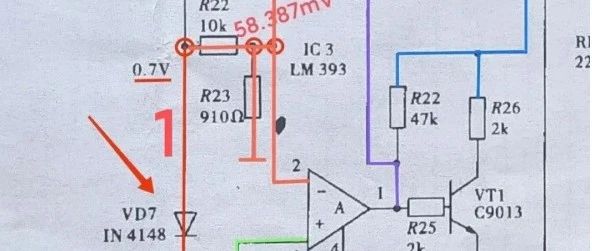

看电路图只要具备点基础知识，重点是抓住要点。在对这张图进行关键点标识后，是不是有让你眼前一亮的感觉。首先先来了解一下LM393芯片，它的内部包含有两个电压比较器。电压比较器有两个输入端和一个输出端。两个输入端分别称之为同相输入端和反相输入端。当同相输入端的电压大于反相输入端电压时，输出端输出高阻态；当同相输入端电压小于反相输入端电压时，输出端输出低电平(0V)，在实际应用中，通常在输出端通过接入上拉电阻的方式，把高阻态转换成高电平，高电平的电压为上拉供电电压。再来C9013，它是一个NPN型三极管。它分为三个极，分别是基极(b)、集电极(c)、发射极(e)，当对基极(b)施加高电平(大于0.7V)，基极(b)、发射极(e)导通，继而集电极(c)、发射极(e)导通；当对基极(b)低电平时(0V)，集电极(c)、发射极(e)之间截止。进入正题，凝神聚力，手拿板斧开始。第一，1n4148这是一只二极管，当把它的正极接入电路，负极接地，在它正向导通后，正向压降为0.7V，它所起的作用为二极管钳位作用，把接入点电压稳稳地钳位在0.7V。接着经R22、R23串联分压，0.91/(10+0.91)*0.7=58.387mV。即:R22、R23之间的节点所连的LM393芯片内部电压比较器A、B的第2引脚反相输入端，第5引脚正相输入端的电压为58.387mV。第二，次极充电绕组输出经DK1(两只MUR1660CT)超快恢复二极管整流，C13滤波，VD7(6A10)二极管防倒灌，给电池充电，充电电流从电池正极流入负极流出后，经R20电流取样电阻接地，回到次极充电绕组感生电动势负，构成充电电流回路。充电电流流过R20产生压降即转换电压，转换电压的大小变化直接反映充电电流大小变化。这个转换电压经R24加到比较器A的正相输入端(lm393的第3引脚)。第三，一只1N4742稳压二极管，它的负极接入电路，正极接地。接入节点妥妥地稳定在12V。红色圆圈⭕都是等电位点，为LM393芯片供电，为其比较器A输出端第1引脚，比较器B输出端第7引脚上拉电阻(R22、R19)供电。比较器输出端输出高电平时，输出电压为12V。在把电池接入充电器给电池充电，由于电池亏电电压偏低，首先进入大电流恒流充电，当充电电流大于58.387mV/0.015Ω=3.89A时，R20电流采样电阻上的电压经R24加到LM393的内部电压比较器A的正相输入端第3引脚，由于电压比较器A的正相输入端第3引脚电压大于电压比较器A的反相输入端第2引脚电压(58.387mV)，电压比较器A的输出端第1引脚输出高电平，这个高电平一路经R25加到VT1 C9013三极管的基极，C9013三极管的集电极、发射极导通，12V经R26、C9013三极管的集电极、发射极、LED2红接地形成电流回路，LED2红点亮。 另一路高电平给到LM393的内部电压比较器B的反相输入端第6引脚，电压比较器B的反相输入端第6引脚电压大于电压比较器B的正相输入端第5引脚电压(58.387mV)，电压比较器B输出端第7引脚输出低电平(0V) 。 这个低电平(0V)一路经R28加到VT2 C9013三极管的基极，由于VT2 C9013是NPN三极管，故VT2 C9013三极管不导通，其所连的LED2绿不得电，处于熄灭状态。 这个低电平(0V)的另一路经VD8 二极管、RP2可变电阻与电压采样支路M点相连，M点的电压约2.5V，电压比较器B输出端第7引脚输出低电平(0V) 即N点，由于M点电压>N点电压，VD8反向截止，故电压比较器B输出端第7引脚输出的这个低电平(0V)对电压采样支路M点无影响。 随着充电时间持续电池电压不断上升，当达到额定电压后，充电转为恒压充电，充电电流会变小。当充电电流小于58.387mV/0.015Ω=3.89A时，R20电流采样电阻上的电压经R24加到LM393的内部电压比较器A的正相输入端第3引脚，由于电压比较器A的正相输入端第3引脚电压小于电压比较器A的反相输入端第2引脚电压(58.387mV)，电压比较器A的输出端第1引脚输出变为低电平，这个低电平一路经R25加到VT1 C9013三极管的基极，由于VT1 C9013是NPN三极管，故CVT1三极管的集电极、发射极截止，其下所连的LED2红不得电，LED2红转为熄灭状态。 电压比较器A的输出端第1引脚输出的另一路低电平给到LM393的内部电压比较器B的反相输入端第6引脚，电压比较器B的反相输入端第6引脚电压小于电压比较器B的正相输入端第5引脚电压(58.387mV)，电压比较器B输出端第7引脚输出高电平 。 这个高电平一路经R28加到VT2 C9013三极管的基极，由于VT2 C9013是NPN三极管，故VT2 C9013三极管的集电极、发射极导通。稳压后的12V电压经R30、VT2 三极管的集电极、发射极、LED2绿接地形成供电电流回路，LED2绿得电转为点亮状态。 这个高电平的另一路经VD8 二极管、RP2可变电阻加到电压采样支路的M点，根据叠加定理M点的电压升高，TL431阴极与阳极导通程度增大，IC2光耦的内部发光二极管发光强度增强，电源管理芯片反馈电压升高，芯片内部脉宽调制模块输出驱动脉冲占空比降低，次极充电绕组输出电流降为涓流充电。 在充电输出绕组输出端通过一个电阻所接的LED1为电源指示灯，只要充电器插上电源就点亮。声明： 声明：文章来源电路一点通。本号对所有原创、转载文章的陈述与观点均保持中立，推送文章仅供读者学习和交流。文章、图片等版权归原作者享有，如有侵权，联系删除。 来源：硬件笔记本
