导读：在使用 Fluent 编写 UDF 时，很多人会掉进一个陷阱：串行调试好好的，一到并行就报错或者结果乱套。这不是你UDF写得差，而是你还没掌握 UDF并行机制的底层逻辑。今天我们就来讲讲：UDF并行到底是怎么回事？你应该如何写出“并行安全”的UDF代码？近日，我原创UDF进阶课程《手写代码×24个工程案例：920分钟助你掌握Fluent UDF高级功能》正式上架仿真秀官网，欢迎试看，详情见后文。

一、UDF并行到底是怎么回事？

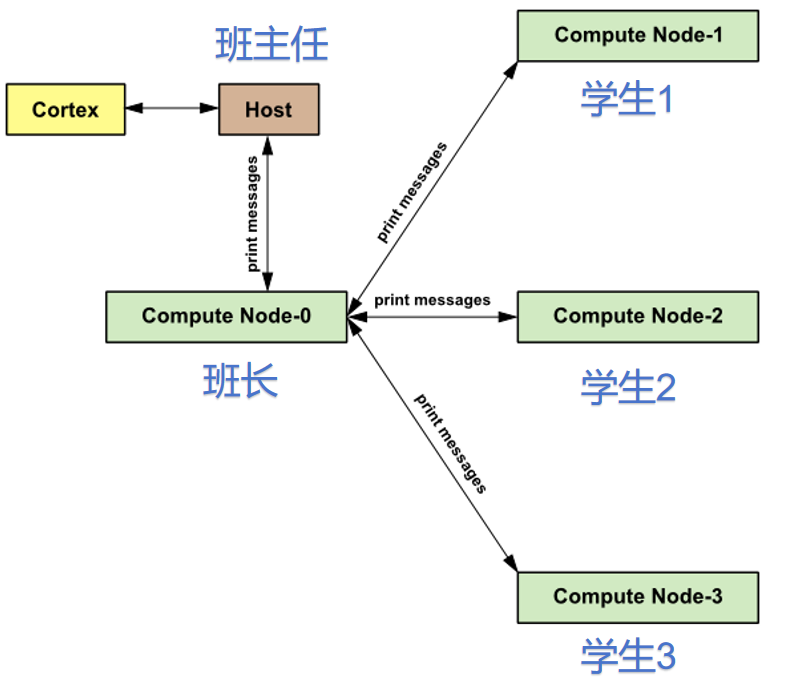

首先得明确，Fluent 并行计算时，整个计算域会被分割成多个子域，每个子域由不同的进程（或线程）独立处理。这就像一群人分工合作完成一项大任务，每个人负责一部分工作，但彼此之间需要协调沟通。在串行模式下，所有数据都集中在一个进程里，UDF 可以直接访问和操作所有数据，不会有数据交互的问题。可到了并行模式，情况就完全不同了。

1. 为什么UDF并行就出问题了？

并行下 Fluent 是“分布式计算”的

在并行计算模式下，Fluent 会将整个计算域划分成多个子域，分别交由不同 CPU 核计算。这种方式就像是一支工人队伍分头盖房，各干各的。

这些子域之间的数据是隔离的，除非你显式地进行通信。

但如果你编写的UDF函数中，使用了访问所有网格单元、跨子域读取数据、全局变量共享、数组累加等操作，而没有处理好数据的同步与分发，那么在并行环境下，就可能出错。

也就是说：

在并行模式下运行 UDF，你写的那段代码会被多个核分别执行一次，彼此之间并不知道对方做了什么。

所以，像下面这样的代码，在串行时运行良好：

real total_energy = 0.0;begin_c_loop(c, t){    total_energy += C_T(c, t) * C_VOLUME(c, t);}printf("Total energy = %f\n", total_energy);

但是一旦并行执行，每个核都会输出一份“自己的总能量”，甚至多个核同时 printf，会导致界面刷屏或崩溃。

2. 典型错误行为

还有一个容易踩坑的点是边界数据的处理。在并行计算中，子域之间的交界会形成 “阴影面”，这些阴影面的数据需要在进程间同步。如果你的 UDF 涉及到边界条件的计算，却没有考虑阴影面的数据传递，就会导致边界信息不完整，进而引发计算报错或者结果失真。比如在计算壁面热流时，串行模式下能直接获取壁面的完整信息，而并行时每个进程只掌握部分壁面数据，必须通过特定的函数让进程间交换这些数据，才能得到正确的结果。

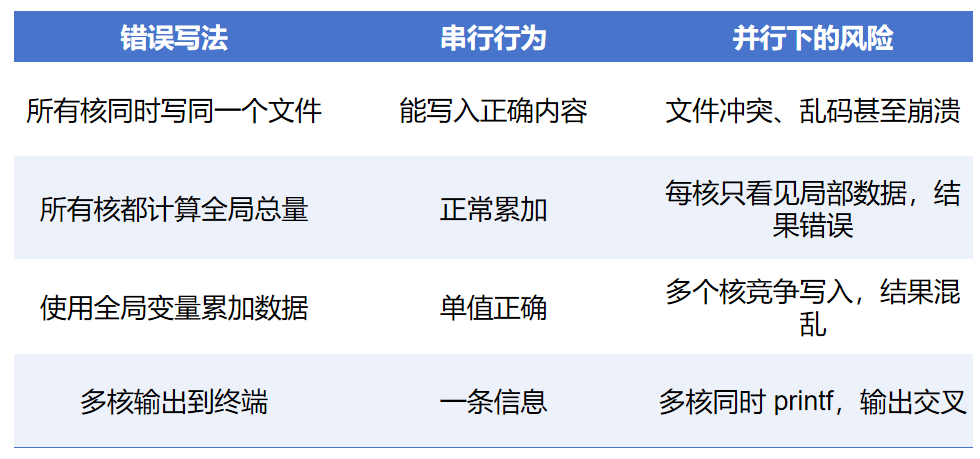

UDF并行化处理有一些典型的错误操作

3. 什么时候需要考虑UDF并行化？

并不是所有UDF都需要处理并行问题。以下几种典型情况就必须考虑并行性：

3.1 在 host 上执行的代码

使用了 #if !RP_HOST 或 #if RP_NODE 等条件编译语句，说明代码可能运行在主节点或从节点，需要小心处理数据共享。

3.2 涉及全局变量累加或统计

比如在 DEFINE_ADJUST、DEFINE_EXECUTE_AT_END 中累加某个变量总和：

total_heat += C_T(c, t) * C_VOLUME(c, t);

这会在每个核上执行一次，最终结果会重复累加。

解决方法：

使用 PRF_GRSUM1() 等并行归约宏进行规约；

或者在主节点统一处理数据。

3.3 读取或写入UDF

多个核同时写文件，导致文件混乱。限制文件写入仅在主节点进行

4. 典型案例解析

4.1 示例1：并行下求全场平均温度

你可能会写：

DEFINE_EXECUTE_AT_END(avg_temp){    real t_sum = 0.0, vol_sum = 0.0;    cell_t c;    Thread *t;    thread_loop_c(t, domain)    {        begin_c_loop(c, t)        {            t_sum += C_T(c, t) * C_VOLUME(c, t);            vol_sum += C_VOLUME(c, t);        }        end_c_loop(c, t)    }    real avg = t_sum / vol_sum;    printf("Average Temperature = %f\n", avg);}

这个程序在串行模式下完全没问题，但在并行模式下，每个核会打印出一个结果，而且还会报错或数据不准。

解决方案是：

#include "udf.h"DEFINE_EXECUTE_AT_END(avg_temp){    real t_sum = 0.0, vol_sum = 0.0;    cell_t c;    Thread *t;    thread_loop_c(t, domain)    {        begin_c_loop(c, t)        {            t_sum += C_T(c, t) * C_VOLUME(c, t);            vol_sum += C_VOLUME(c, t);        }        end_c_loop(c, t)    }    t_sum = PRF_GRSUM1(t_sum);    vol_sum = PRF_GRSUM1(vol_sum);#if RP_HOST    real avg = t_sum / vol_sum;    printf("Average Temperature = %f\n", avg);#endif}

4.2 示例2：写文件操作

在并行模式下，多个核同时写文件会导致文件错乱。改进方案：

#if RP_HOST  FILE *fp = fopen("result.txt", "w");  fprintf(fp, "Simulation finished.\n");  fclose(fp);#endif

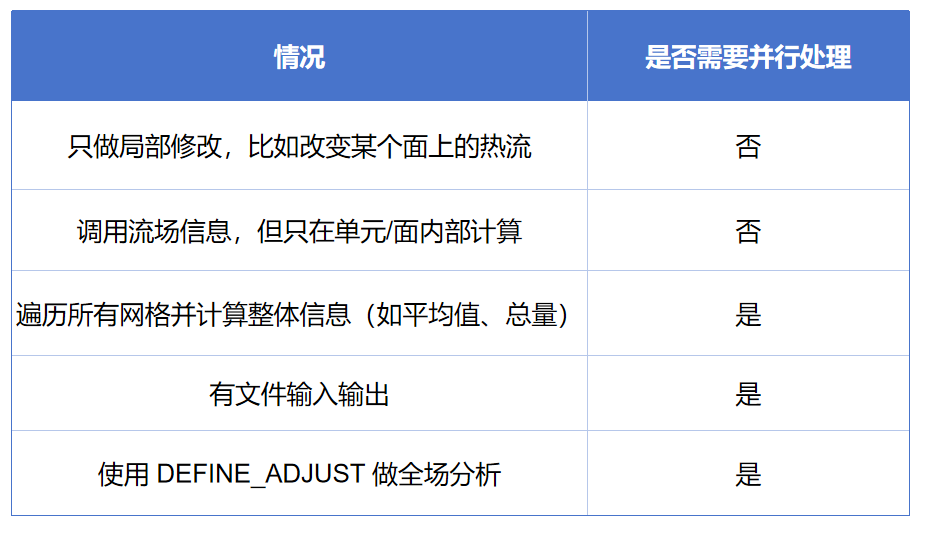

5. 小结：是否需要UDF并行处理？

总之，UDF并行，每个进程只 “认识” 自己负责的那部分网格、边界和数据，对于其他进程的信息一无所知。如果你的 UDF 里有全局变量操作，比如想统计整个流场的某个物理量总和，在串行时直接累加就行，但在并行中，每个进程只会累加自己子域的数据，最后得到的结果就会远远小于实际值。这就是很多人遇到结果乱套的原因之一。

二、如何写出并行安全的UDF代码呢？

那么，如何写出 “并行安全” 的 UDF 代码呢？关键在于遵循并行计算的规则，学会与其他进程 “打交道”。

其一、避免使用全局变量存储需要跨进程共享的数据。可以改用 Fluent 提供的用户定义存储器（UDM），它能在各个进程间自动同步数据，确保每个进程都能获取到完整的信息。

其二、处理边界数据时，要使用专门的并行函数。比如 Domain *d; Thread *tf, *tb; face_t f; 定义后，通过 loop_f_faces(f, tf) 循环面时，对于阴影面，需要用 F_STORAGE_R(f, tf, SV_U) 等函数获取正确的数值，同时配合 parallel_loop_f 等并行循环函数，保证数据在进程间的正确传递。

其三、进行全局操作时，要调用 Fluent 提供的并行通信函数。比如想计算某个物理量的全局总和，不能直接在每个进程里累加后就输出，而是要用 MPI_Allreduce 等函数，让所有进程交换计算结果并进行汇总，这样才能得到整个流场的正确总和。

另外，在调试并行 UDF 时，要善用 Fluent 的并行调试工具。可以通过输出每个进程的局部计算结果，检查是否存在数据不一致的情况；也可以逐步单步运行，观察数据在进程间的传递过程，及时发现错误所在。

总之，写出 “并行安全” 的 UDF 代码，核心在于理解并行计算中数据的分布和传递机制，合理运用 Fluent 提供的并行函数和工具，避免因进程间数据交互不当而导致的错误。只要掌握了这些要点，就能让你的 UDF 在并行计算中也能稳定、准确地运行。
