模态参与因子在汽车NVH分析中的具体应用案例

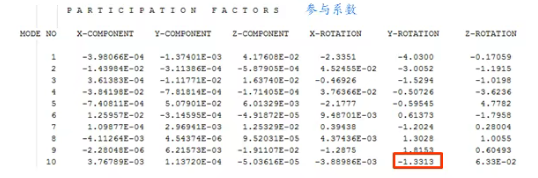

模态参与因子（Modal Participation Factor, MPF）是结构动力学和模态分析中的关键参数，用于量化系统中各自由度对特定模态的贡献程度。模态参与因子（Modal Participation Factor, MPF）在汽车NVH（噪声、振动与声振粗糙度）分析中扮演着关键角色，主要用于识别主导模态、优化结构设计以及解决特定频率的振动或噪声问题。以下是其具体应用案例及分析流程：1. 诊断方向盘低频抖动问题
案例背景：某车型在怠速时方向盘出现37Hz的异常抖动，影响驾驶舒适性。MPF应用：通过模态贡献量分析，发现第10阶结构模态（37Hz）的MPF值最大，且为正贡献（增大该模态会加剧响应）。进一步结合工作变形模态分析（ODS），确认该模态为Z向弯曲振型，与发动机怠速激励频率耦合。优化措施：通过增加仪表板横梁的局部刚度，将该模态频率提升至42Hz，避开激励频率范围，抖动问题显著改善。2. 白车身模态优化与共振规避

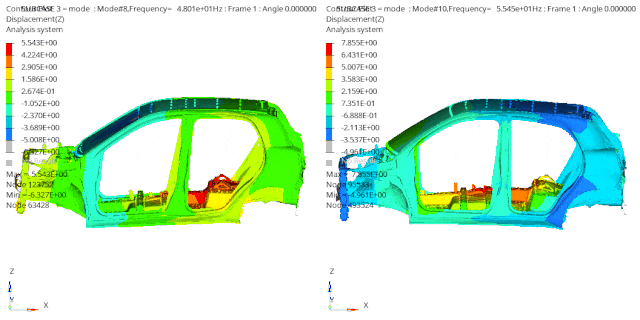

案例背景：某轿车白车身的一阶扭转模态（43.31Hz）与悬架系统固有频率（45Hz附近）接近，存在共振风险。MPF分析：利用MPF和模态有效质量（Modal Effective Mass）分析，确认该模态在Y向扭转的参与度最高（MPF比率达0.94）。灵敏度分析显示中纵梁厚度对该模态影响最大。优化方案：在不增加重量的前提下，通过拓扑优化调整中纵梁的加强筋布局，使一阶扭转模态频率提升至48Hz，避免与悬架耦合。3. 车内噪声峰值分析与流体模态贡献

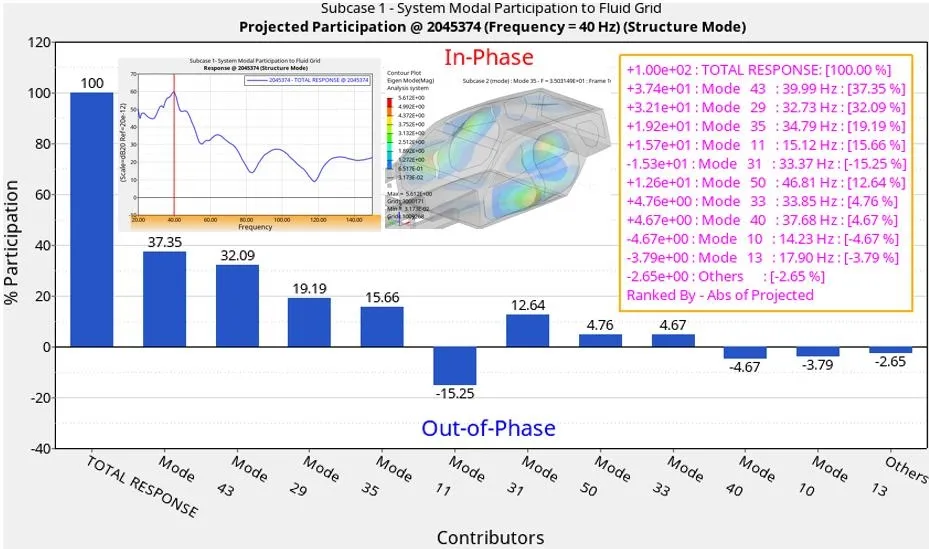

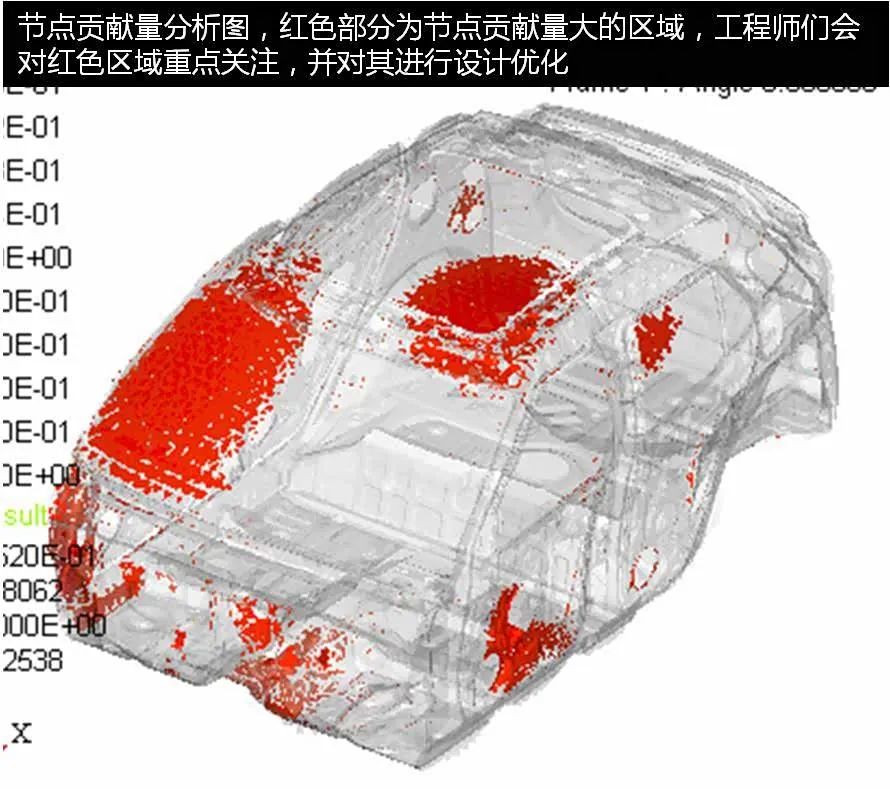

案例背景：某SUV在60km/h行驶时，车内出现80dB的37Hz低频轰鸣声。MPF应用：流体模态贡献量分析显示，第1阶流体模态（37Hz）的MPF幅值最高，且相位角与声压响应一致。通过HyperView后处理工具，模拟去除该模态后噪声峰值降低15dB。解决方案：在备胎舱内添加吸声材料并优化空腔形状，破坏流体模态的声学共振条件，噪声问题得到控制。4. Trimmed Body模态与子系统频率隔离
案例背景：某经济型车带内饰车身（Trimmed Body）的一阶弯曲模态（35Hz）与发动机爆发频率（26.67Hz）接近，导致地板振动超标。MPF分析：模态参与因子显示第5阶模态（风挡上横梁局部模态）对地板振动的贡献占比达85%。通过EFFMASS方法确认其有效质量占比过高。优化设计：调整座椅安装点的动刚度，并在地板钣金件上增加阻尼贴片，将局部模态频率提升至40Hz，振动传递函数（VTF）降低30%。5. 电池包NVH性能提升
案例背景：电动车电池包在加速时出现高频异响，经分析为电池壳体局部模态（120Hz）与电机谐波激励耦合。MPF应用：通过ACM焊点模型和MPF比率分析，识别出电池盖板边缘的扭转模态为主导因素。其模态参与因子在Z向平移方向占比达90%。改进措施：优化盖板加强筋布局并采用复合材料，将模态频率提升至150Hz，同时通过模态阻尼比调整降低声辐射效率。总结
定位问题：快速识别对特定NVH问题贡献最大的模态；指导优化：结合灵敏度分析和有效质量，针对性修改结构或材料；验证效果：通过仿真与试验模态相关性分析（如MAC值>0.8）确保优化有效性。以上案例均体现了MPF在汽车NVH分析中从问题诊断到方案落地的全流程应用。【免责声明】本文来自网络或本公 众号原创，版权归原作者所有，仅用于学习等，对文中观点判断均保持中立，若您认为文中来源标注与事实不符，若有涉及版权等请告知，将及时修订删除，谢谢大家的关注
