Q&A集合-第三十三期 | 你想要的答案都在这里！

导读

Ansys软件第三十三期问答新鲜出炉！

更多解决方案请联系我们，我们一起解决复杂仿真难题：

QUESTION 01

Ansys Maxwell静态场该如何确定求解域大小

A01：可以通过参数化求解域大小来进行确认，比较简单的方法如下：

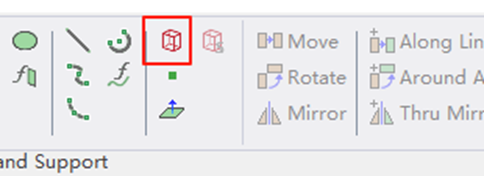

1、快速生成求解域；

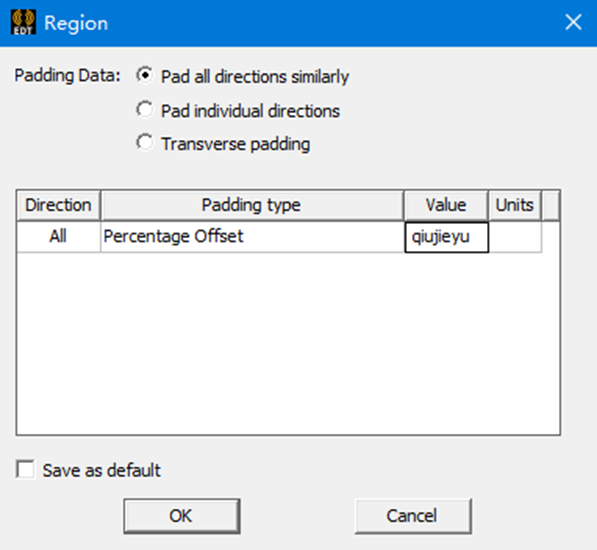

2、将Value设置成变量例如“qiujieyu”；

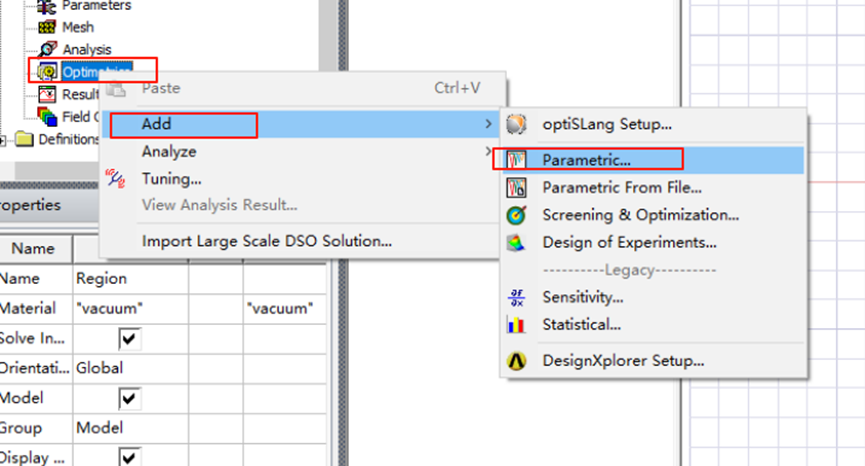

3、Optimetrics→Add→Parametric；

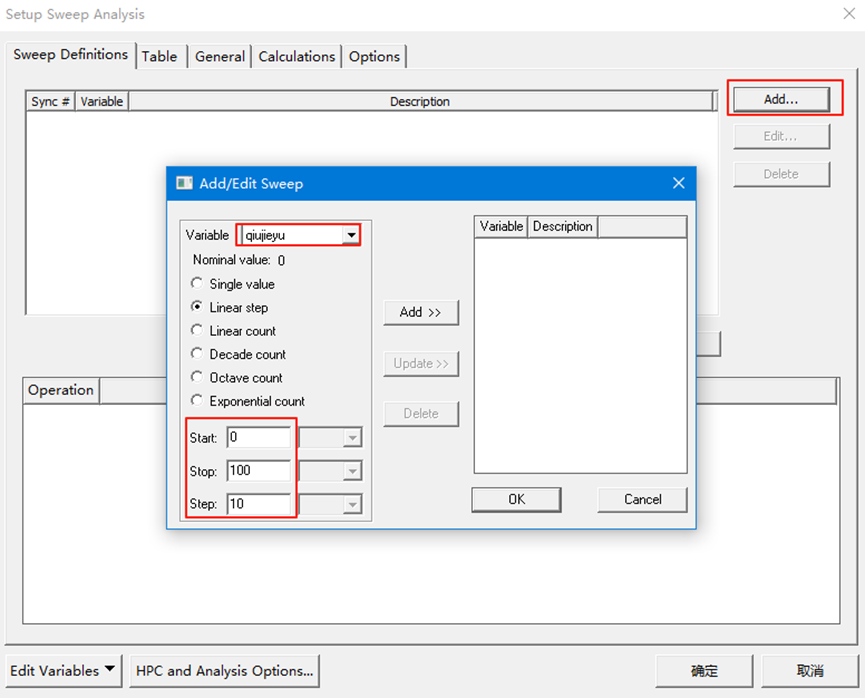

4、添加参数扫描。

QUESTION 02

Ansys AEDT在使用过程中无法适配我的分辨率(4K)导致文字特别小该如何处理？

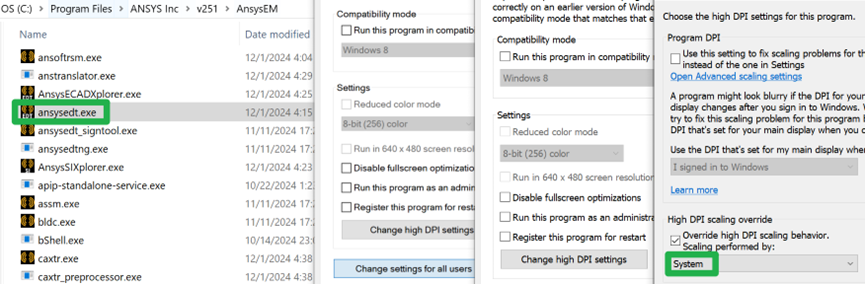

A02：可以通过Windows自带的属性DPI缩放来缓解该问题，由于Ansys AEDT对高分辨率暂不能完全适配，因此建议在试用软件时可外接一个1920x1080P分辨率的显示器。

QUESTION 03

Ansys Icepak如何用spacelaim创建opening？

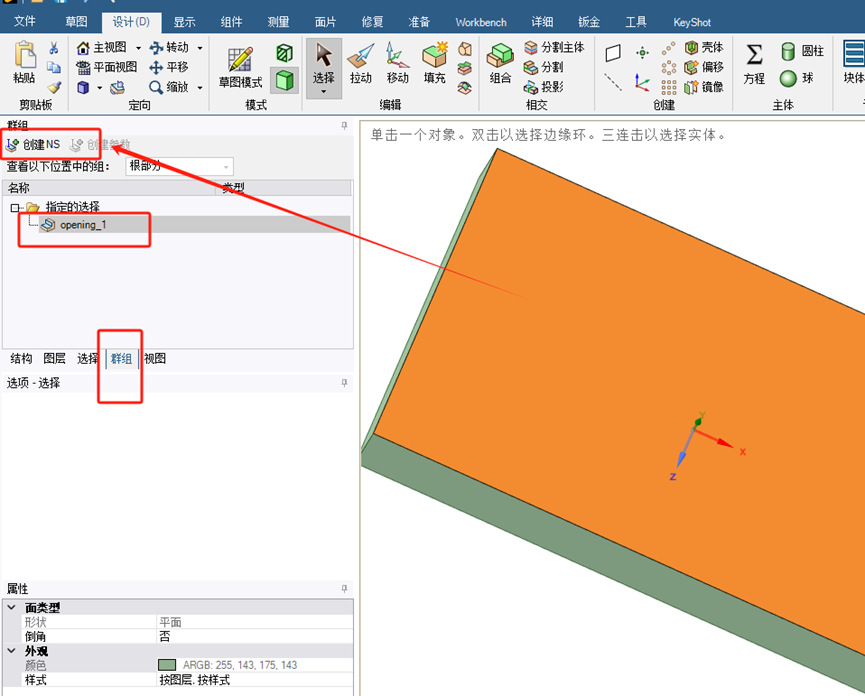

A03：选中需要设置为Opening的几何面，右键点击选中的面，选择 “Add to New Named Selection”，设置名称（如 Opening_1），表示这是一个开口区域。

QUESTION 04

为什么用icepak自带的网格划分得出的结果和导入的非结构化网格的温度梯度结果差异这么大呢？

A04：Icepak的内置网格可能会经过优化，保证每个节点之间的连通性和收敛性。如果导入的非结构化网格存在较大的单元形状不规则、细化程度不足等问题，可能导致温度场计算不均匀，进而影响温度梯度。

QUESTION 05

Ansys ICEPAK瞬态仿真里面，如果仿真总时长1200s，步长怎么设置比较合适呢？

A05：初始的时候设定小一点，比如0.01，0.1这种，后面流动基本稳定了设置大一点，比如1s 10s，甚至可以设置100，但需要注意的是计算的时间节点必须踩在变化的节点上，如功耗在第5s从1W变成10W，那么5s这个时间节点必须是计算的一个时间节点。

来源：艾羽科技
