1.项目基本概况

1、项目名称：爱帛琶洲总部大楼项目幕墙工程
2、建筑高度:59.72m
3、标准层高：4.5m
4、主体结构:钢筋混凝土墙柱+钢筋混凝土框架梁或钢梁
5、设计使用年限:50年
6、规范依据：《玻璃幕墙工程技术规范》JGJ 102-2003
《钢结构设计标准》GB 50017-2017
《铝合金结构设计规范》GB50429-2007
《钢结构焊接规范》 GB50661-2011
《基于焊接经验的工艺评定》GB T 19868.2-2005
《紧固件螺栓、螺钉、螺柱和螺母通用技术条件》GB 16938-2008
《紧固件机械性能不锈钢螺栓、螺钉和螺柱》GBT 3098.6-2023

2.验算对象

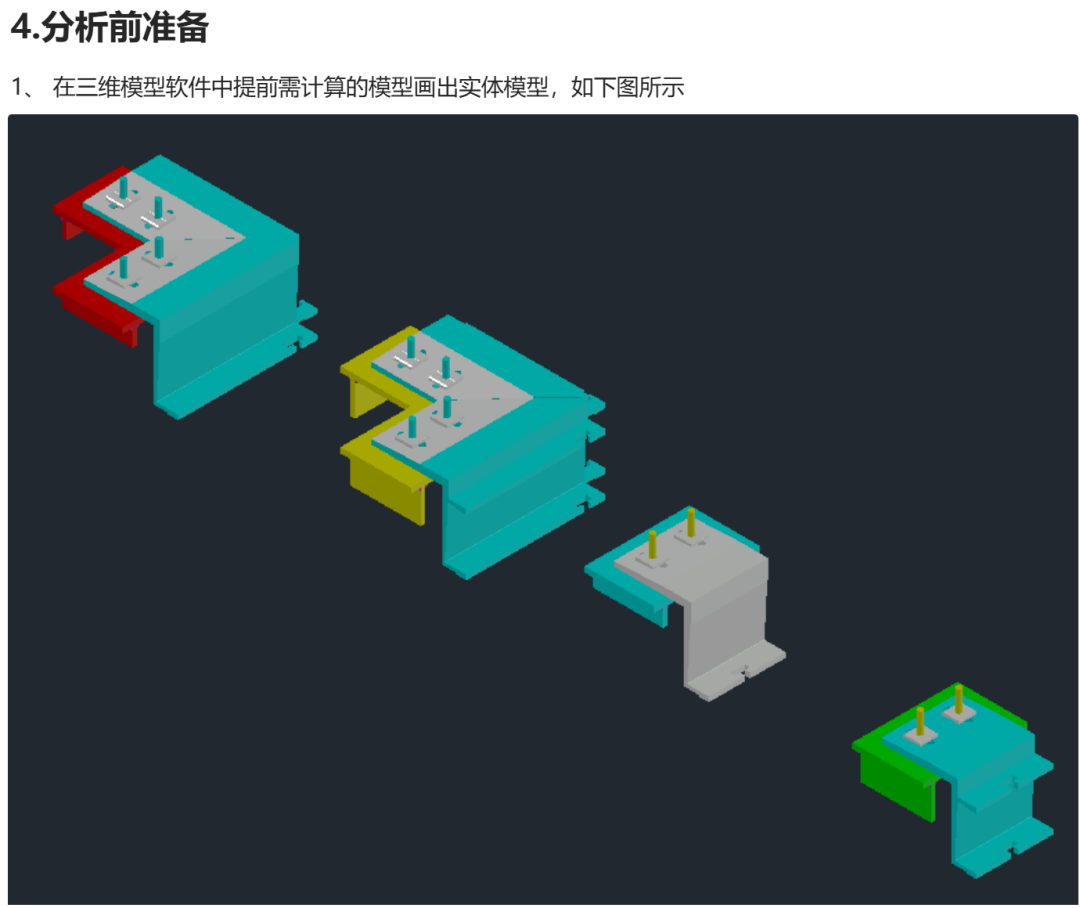

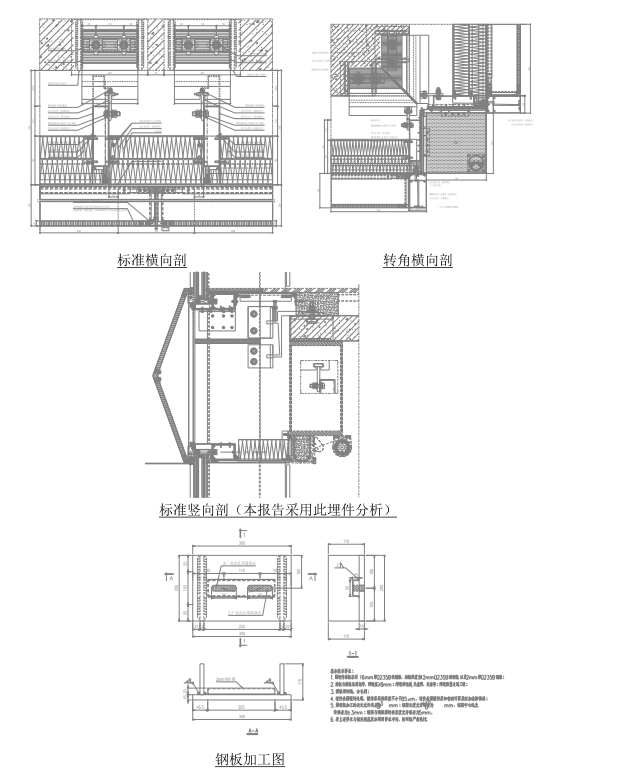

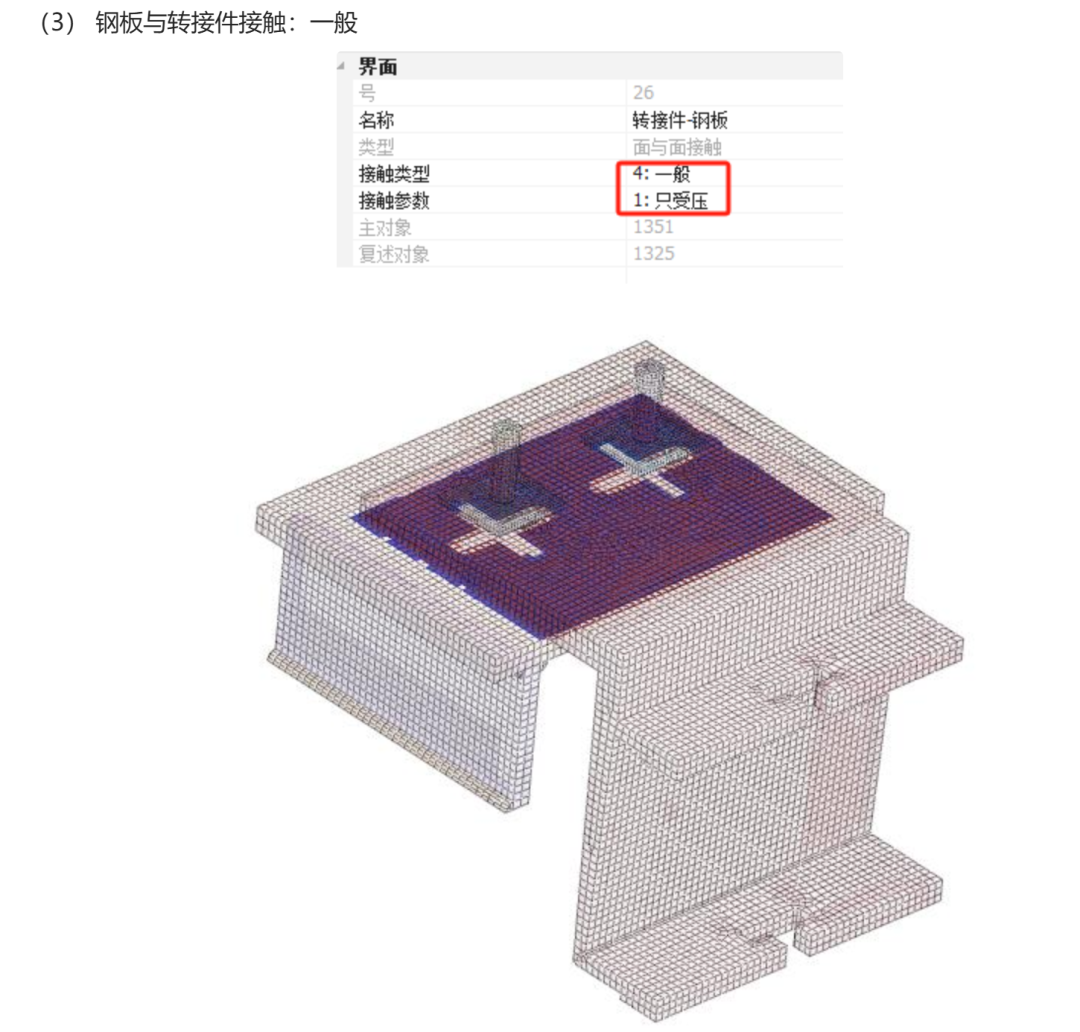

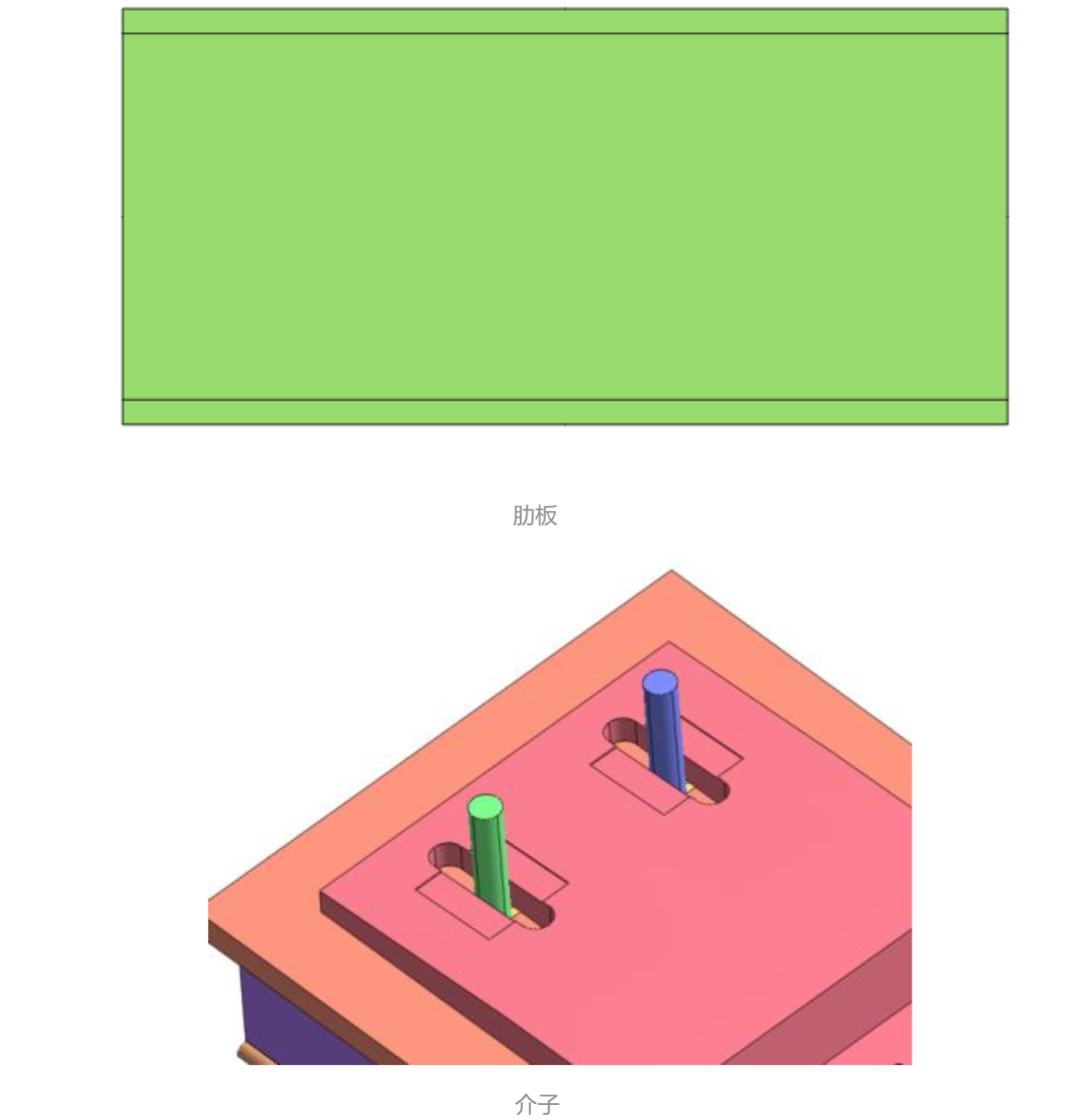

幕墙结构层间立柱铝转接件及其钢板槽埋件，此埋件连接为本项目创新做法。

埋件分为四种，本报告挑选其中一个标准位置进行分析。

3.背景

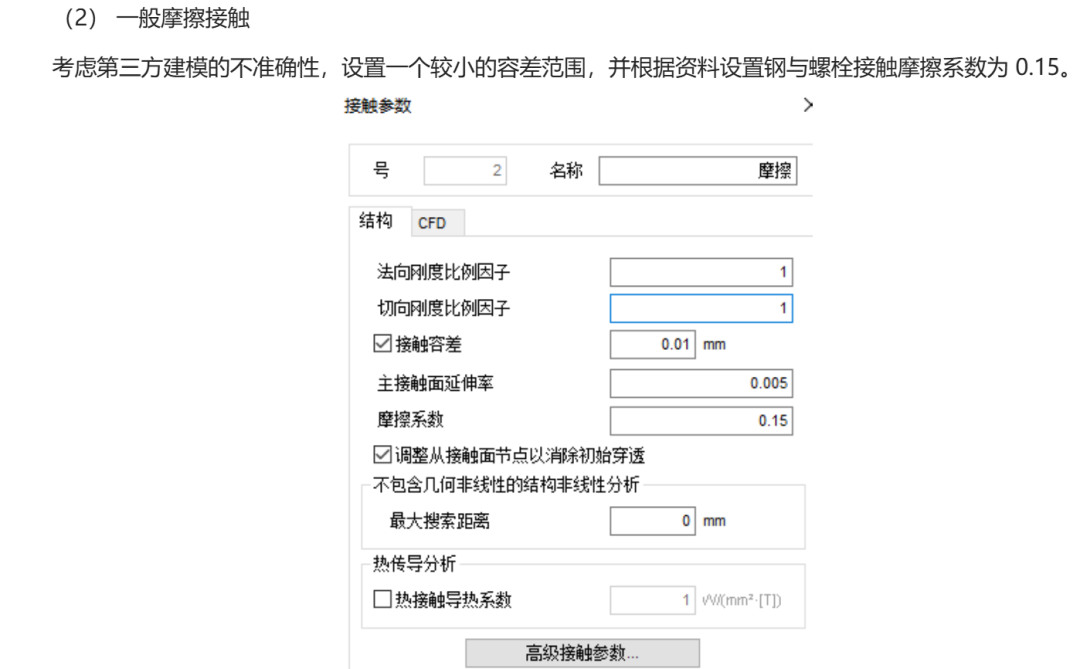

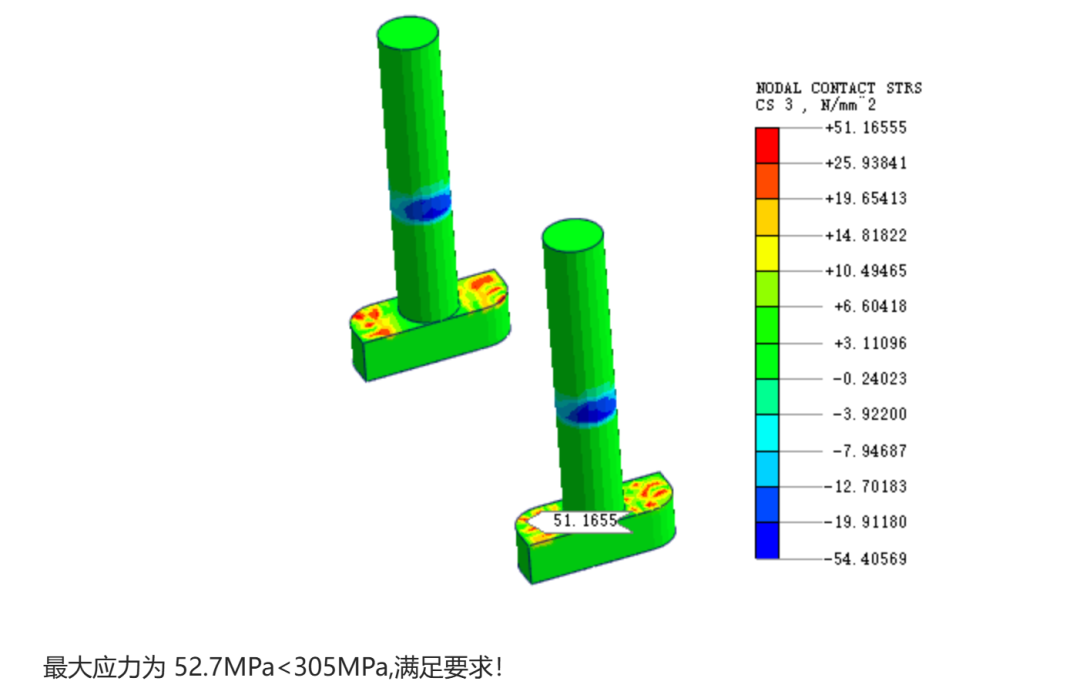

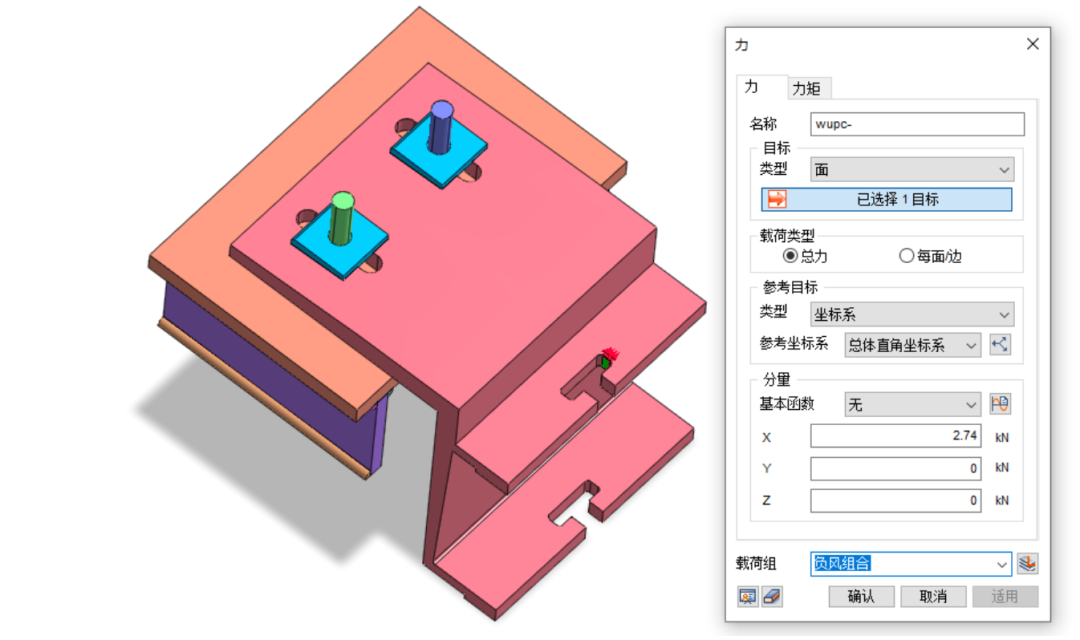

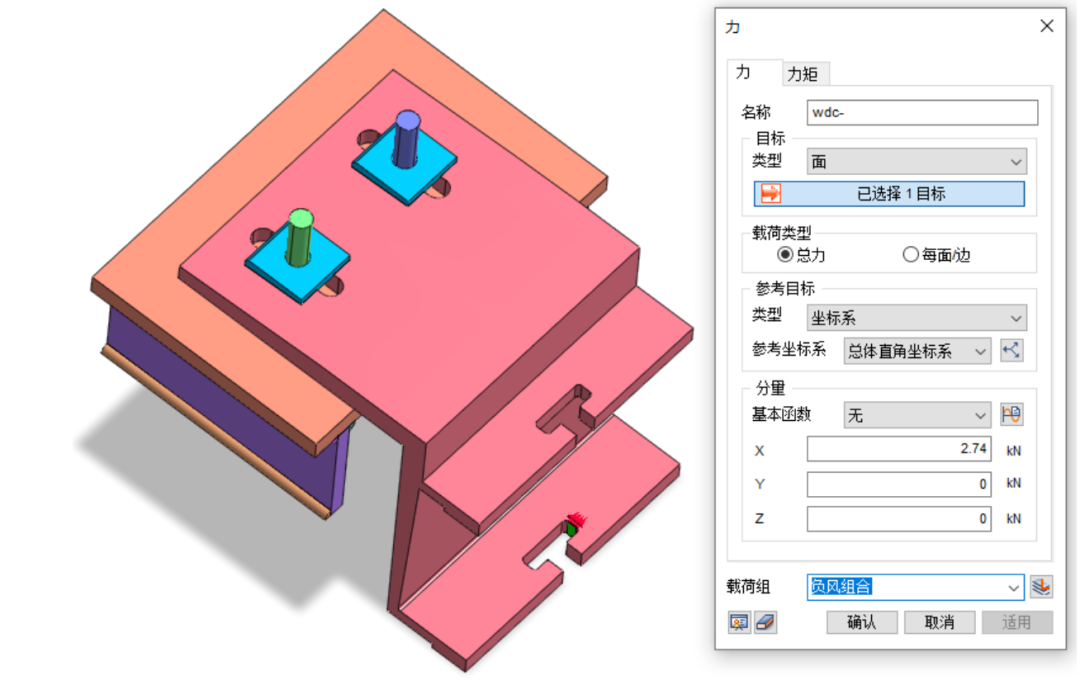

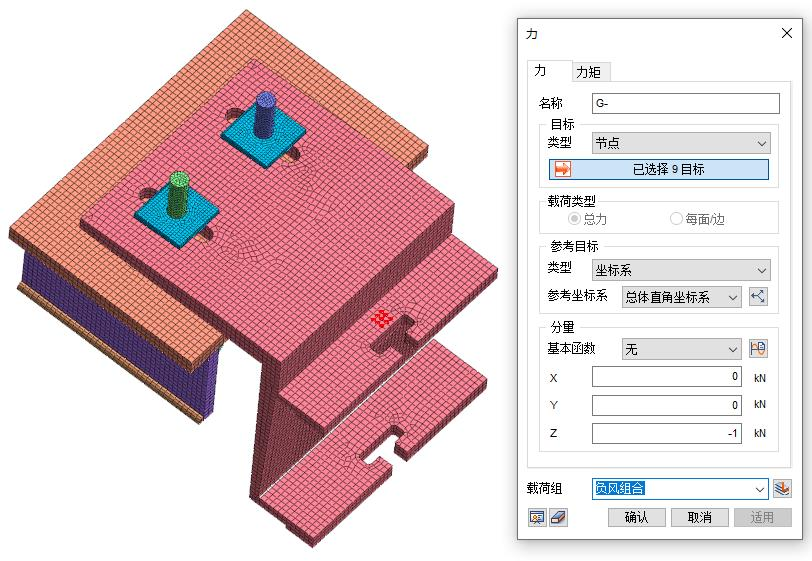

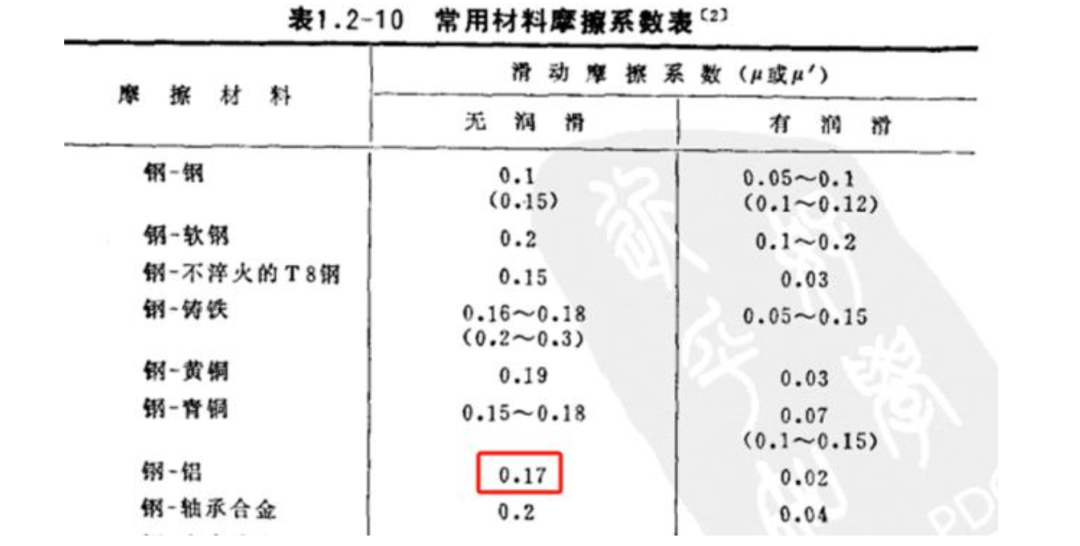

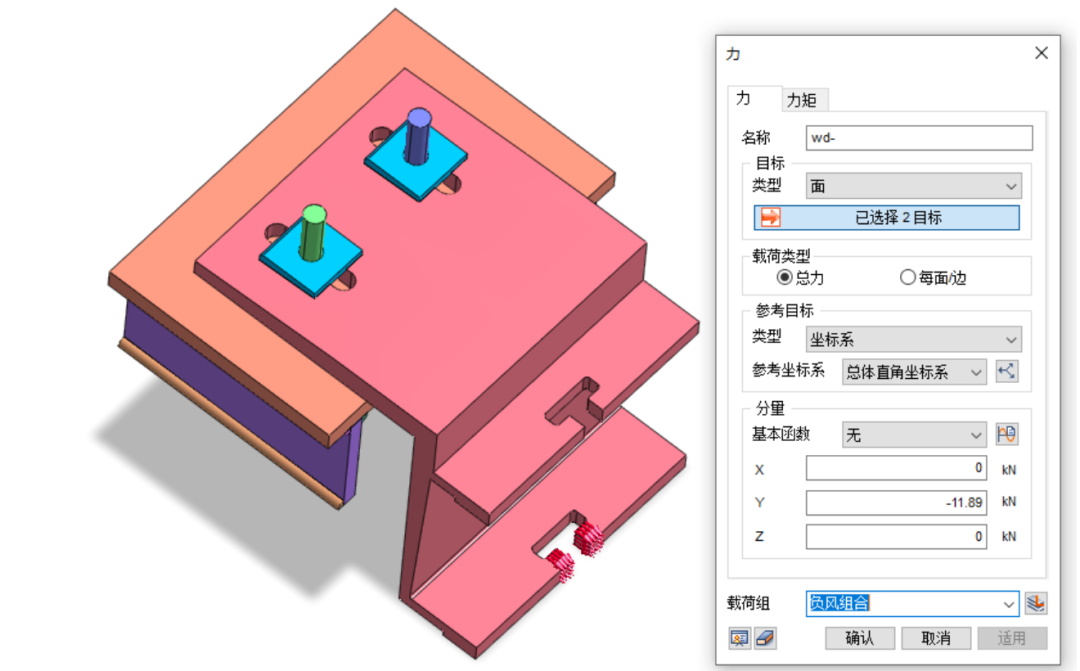

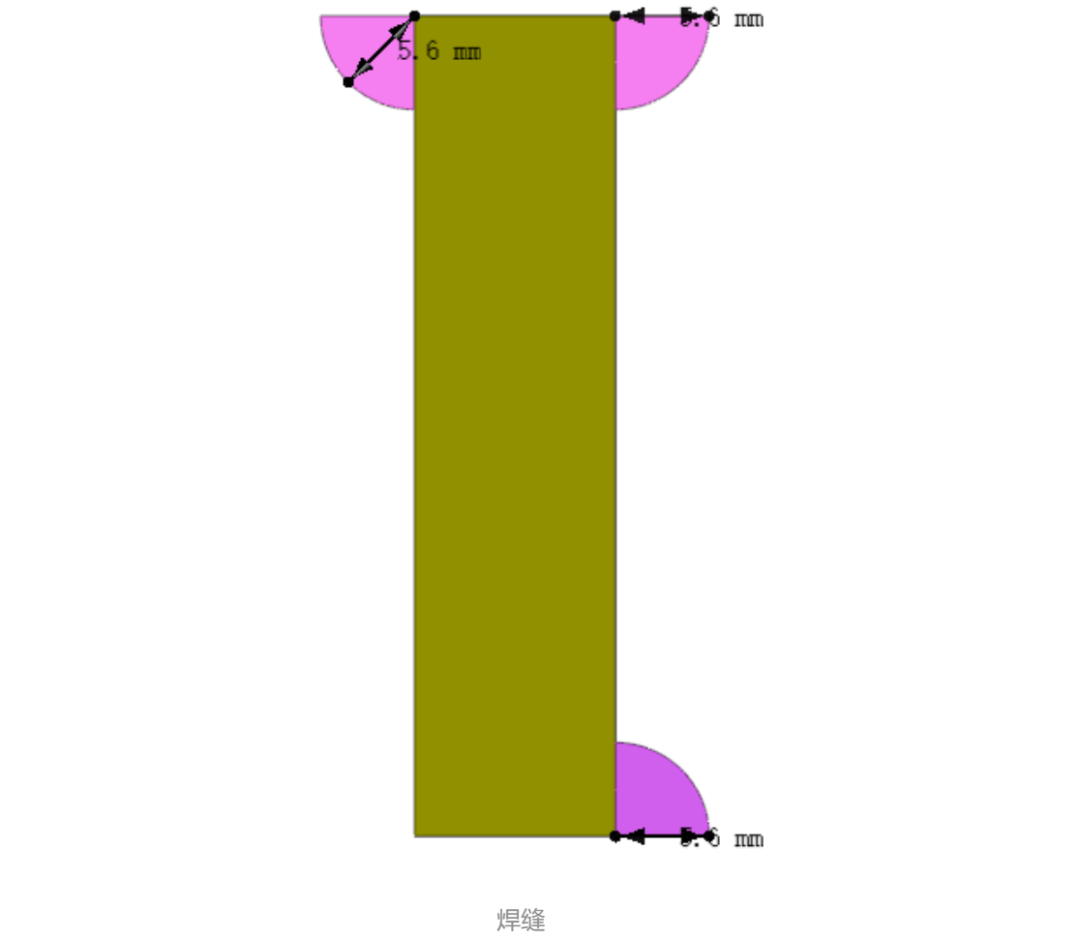

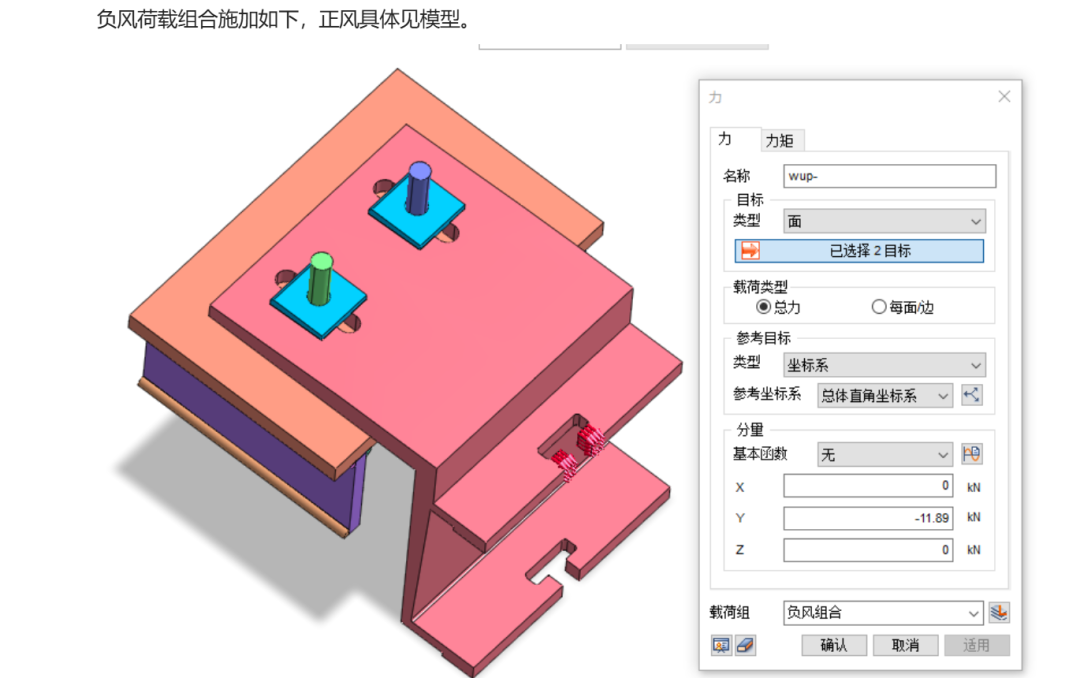

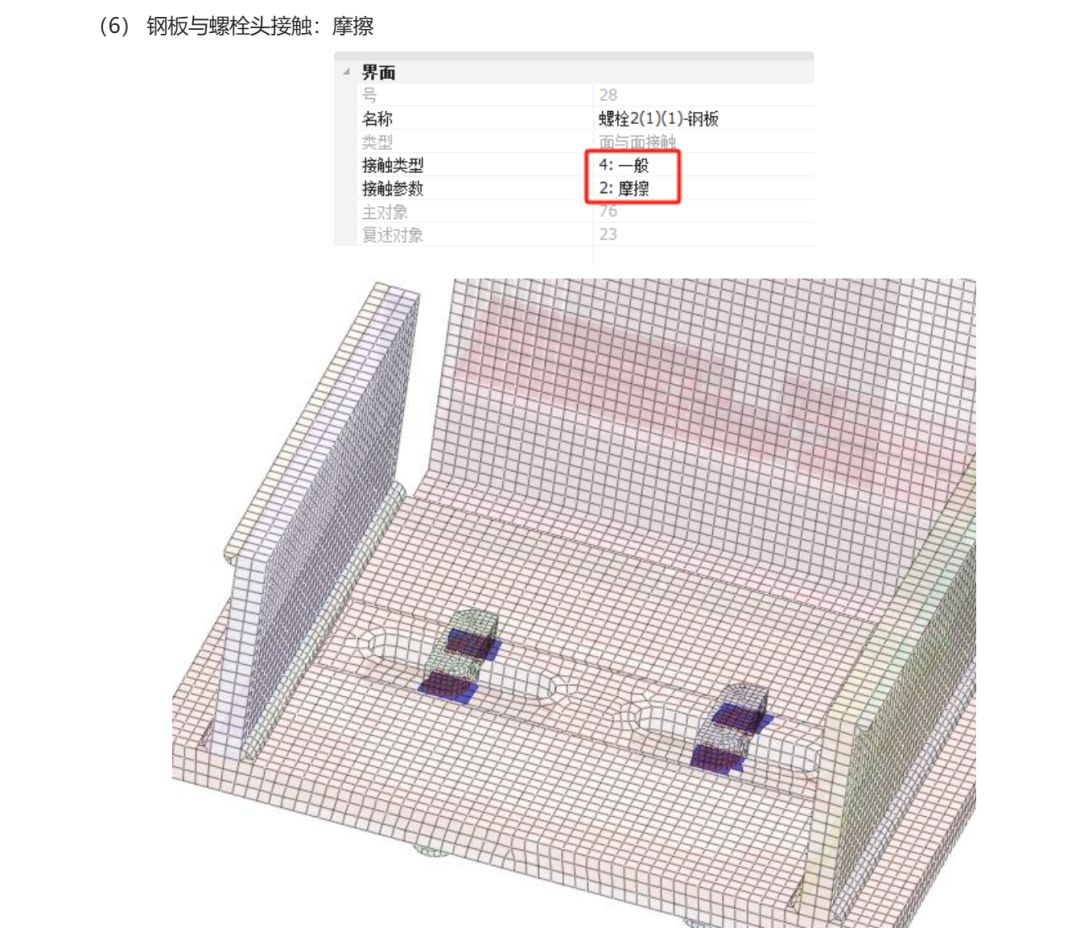

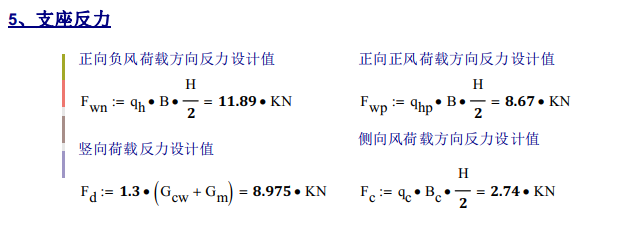

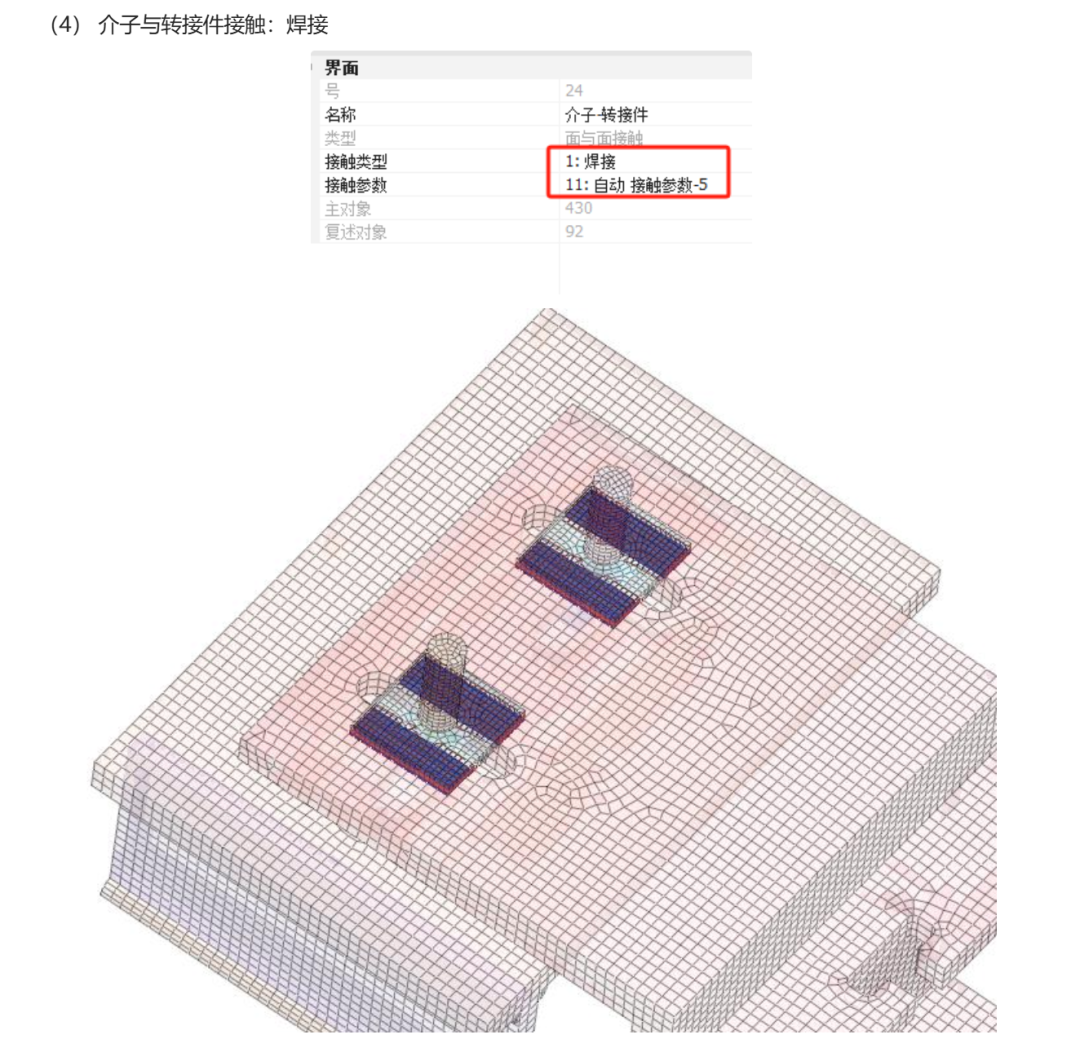

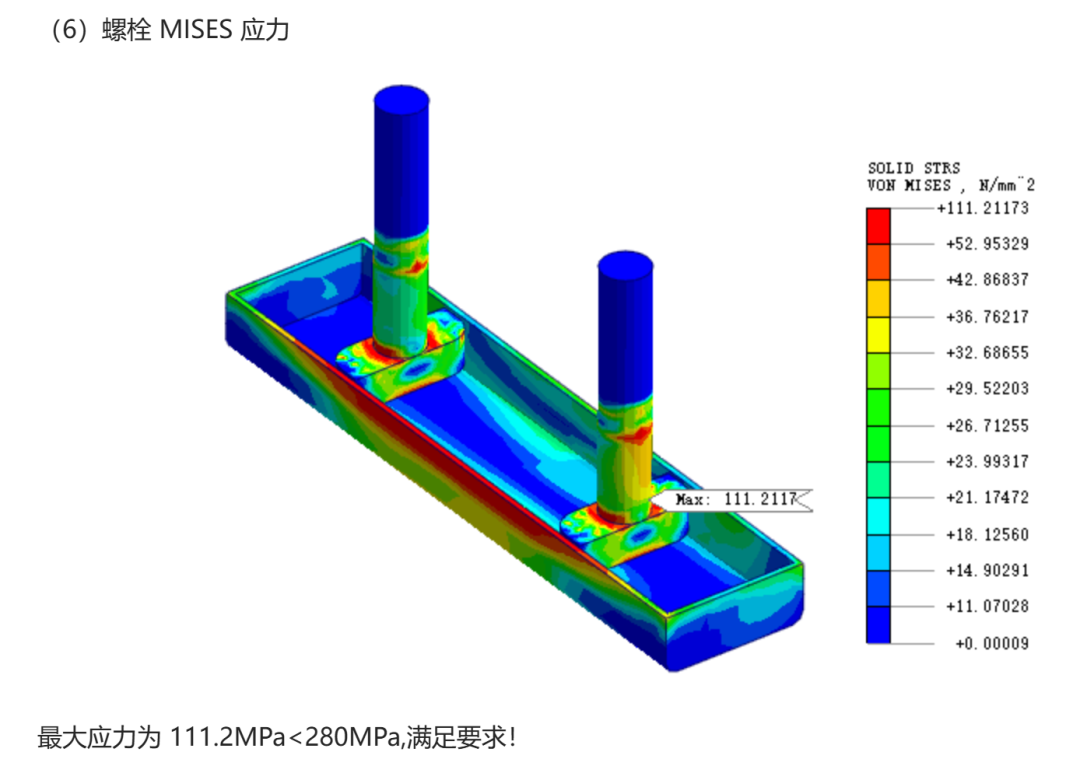

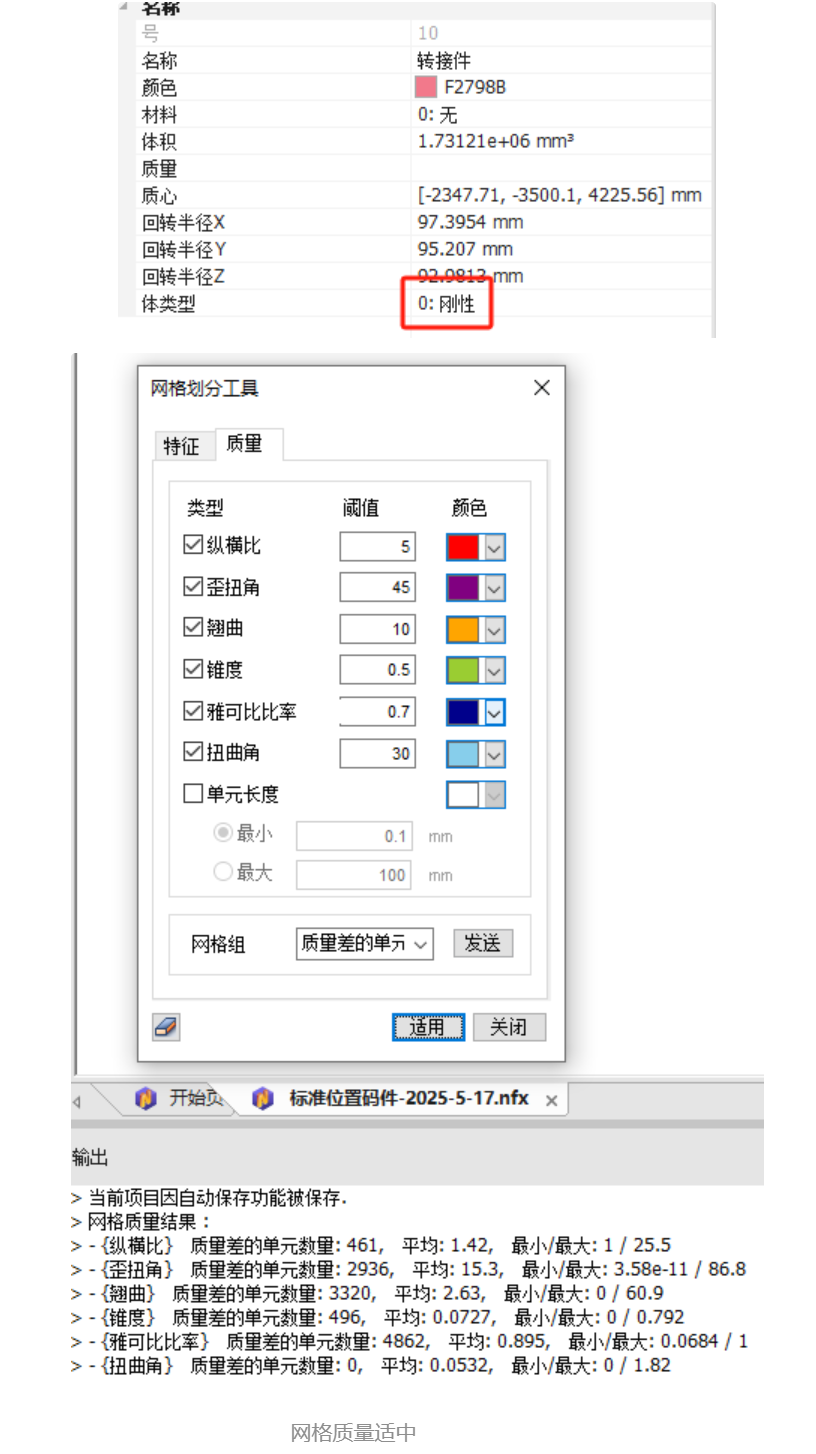

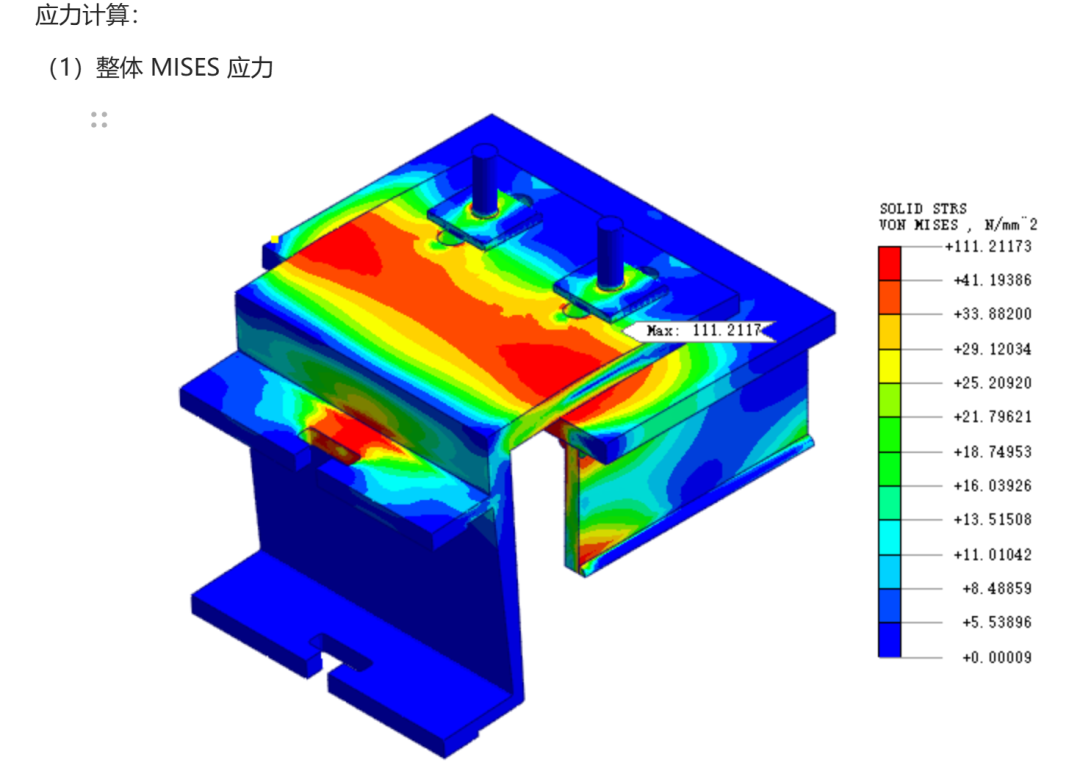

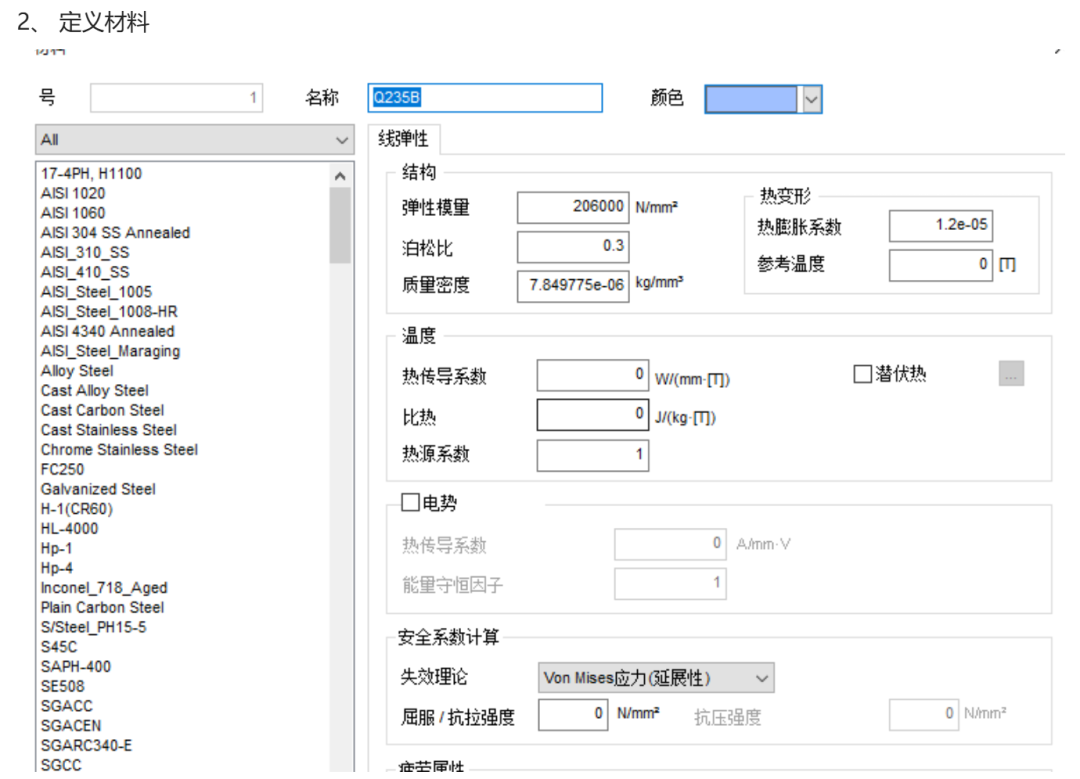

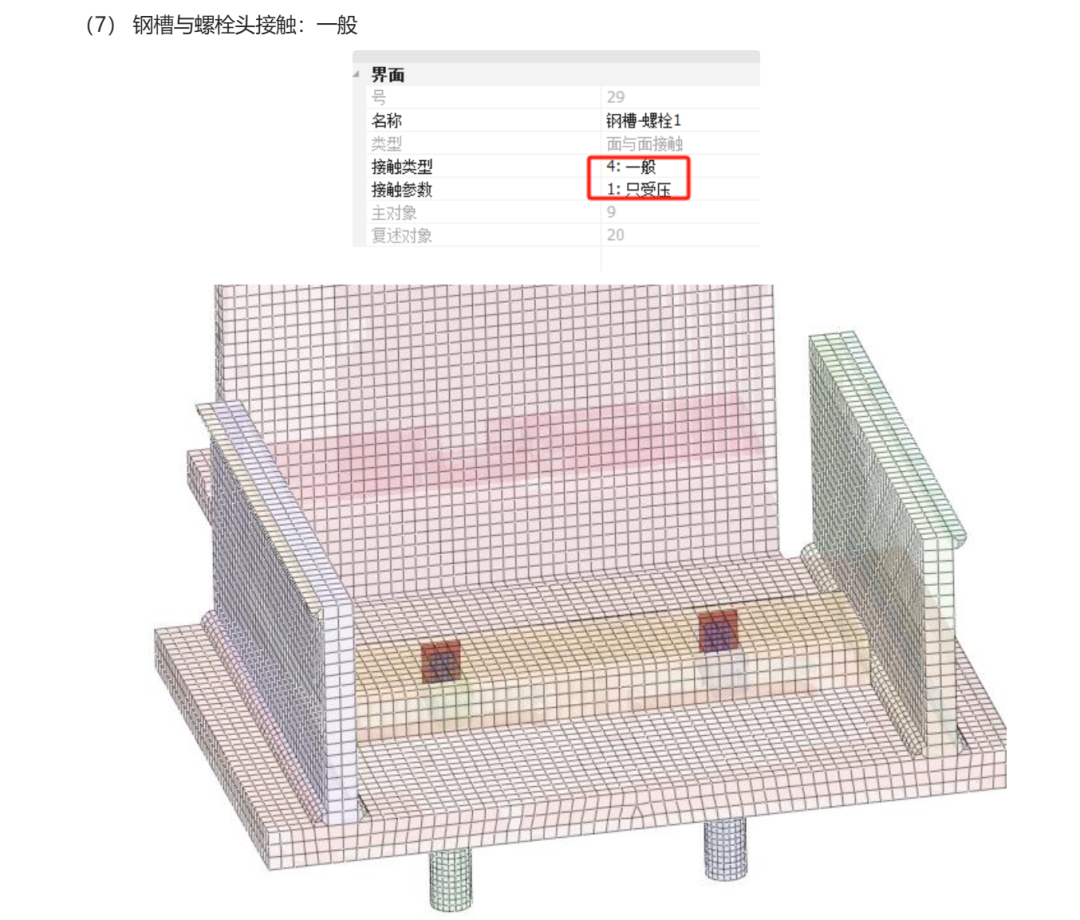

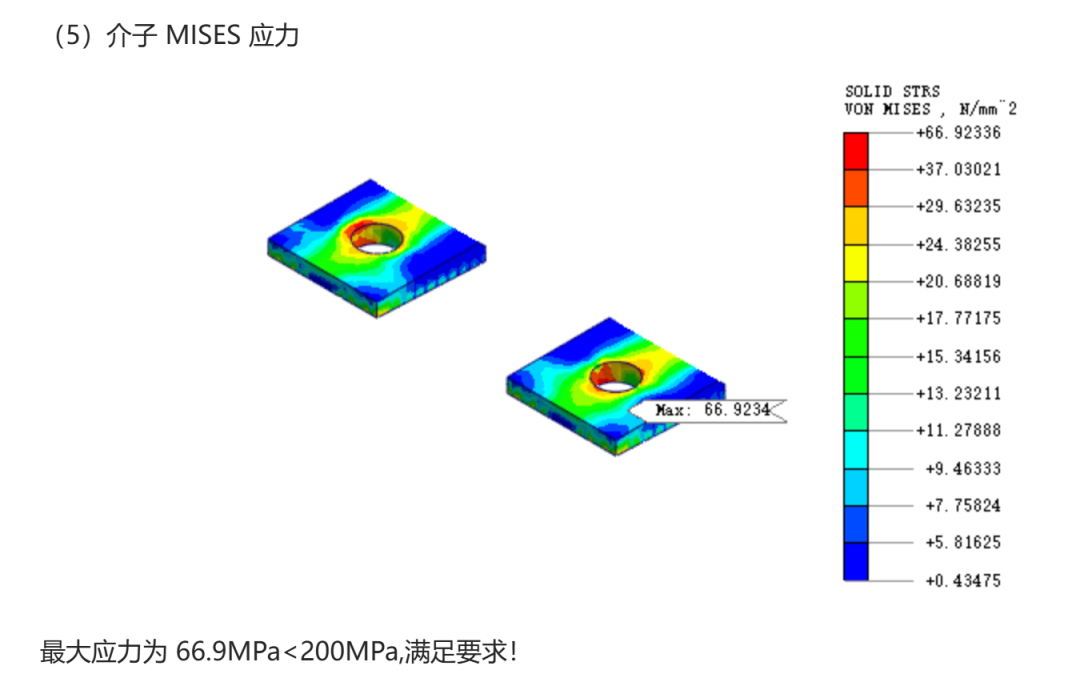

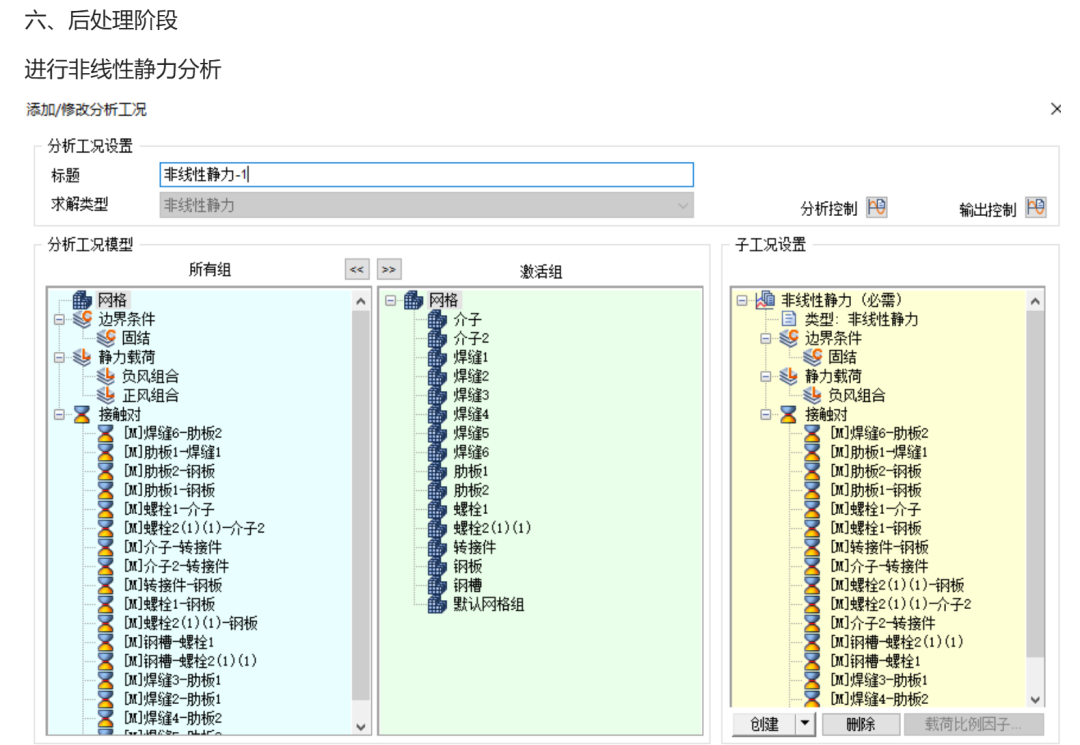

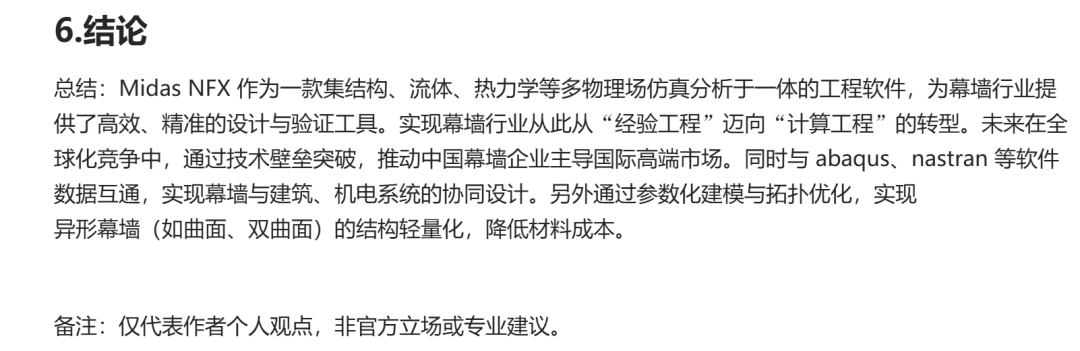

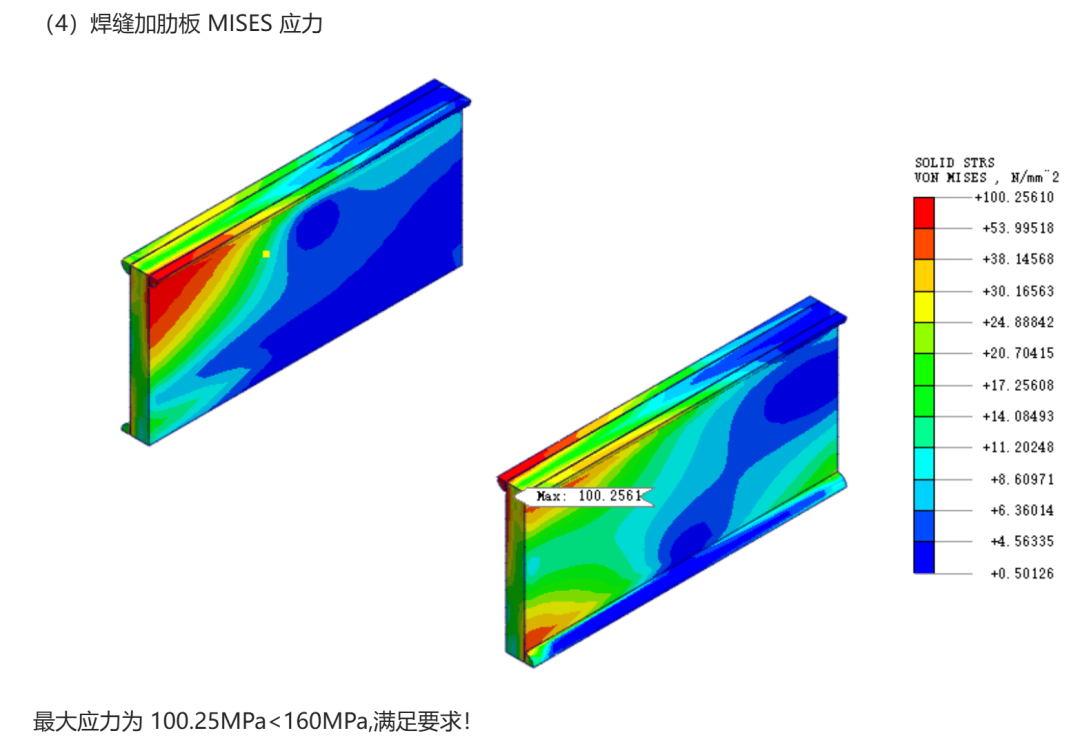

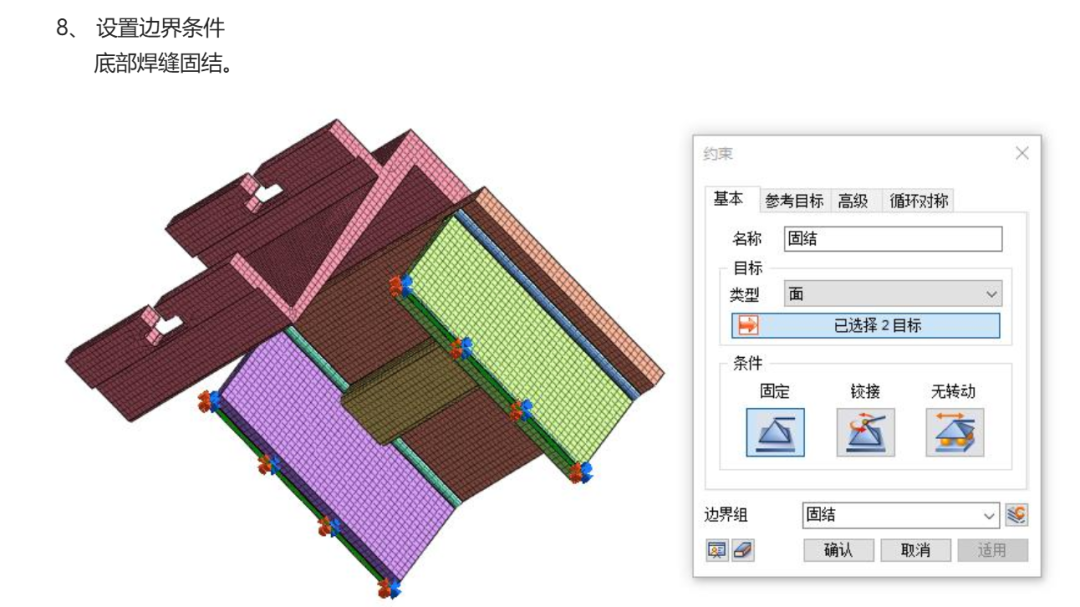

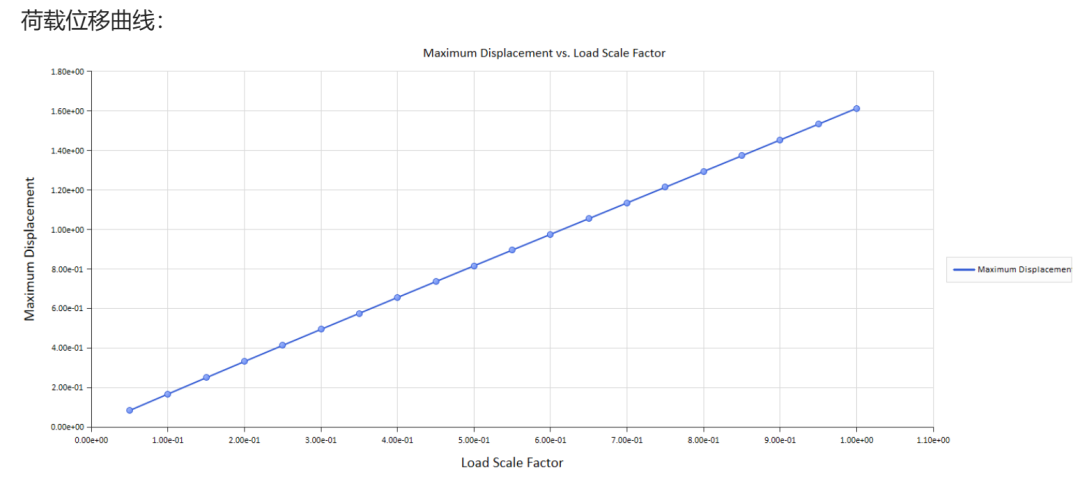

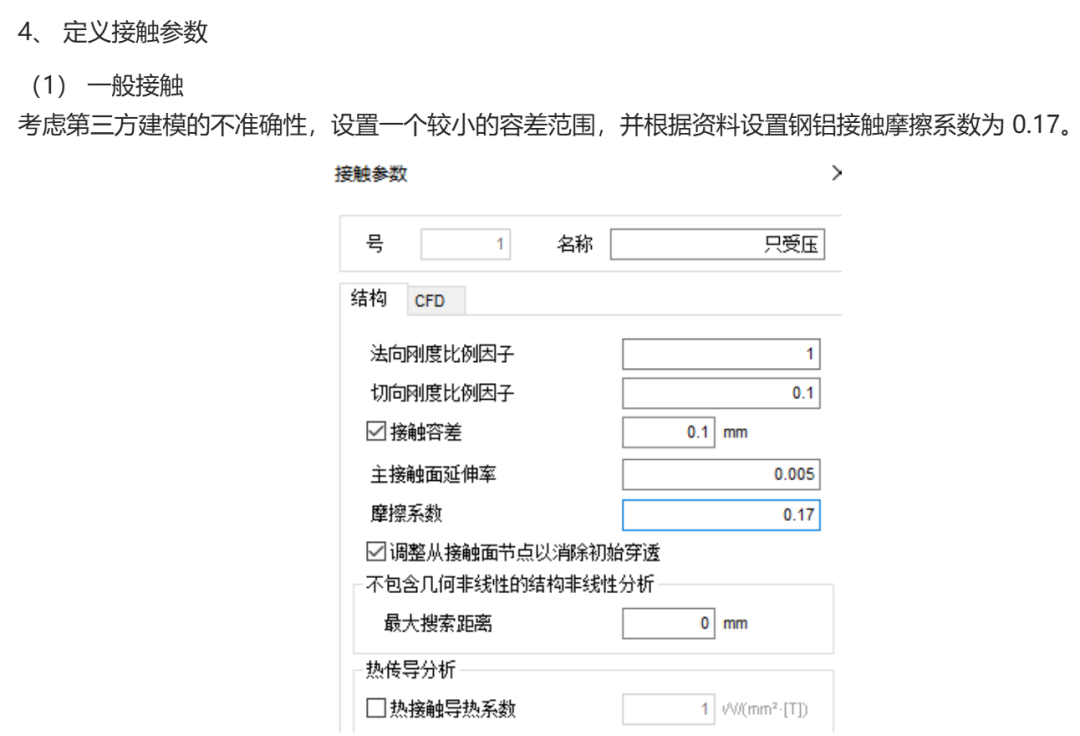

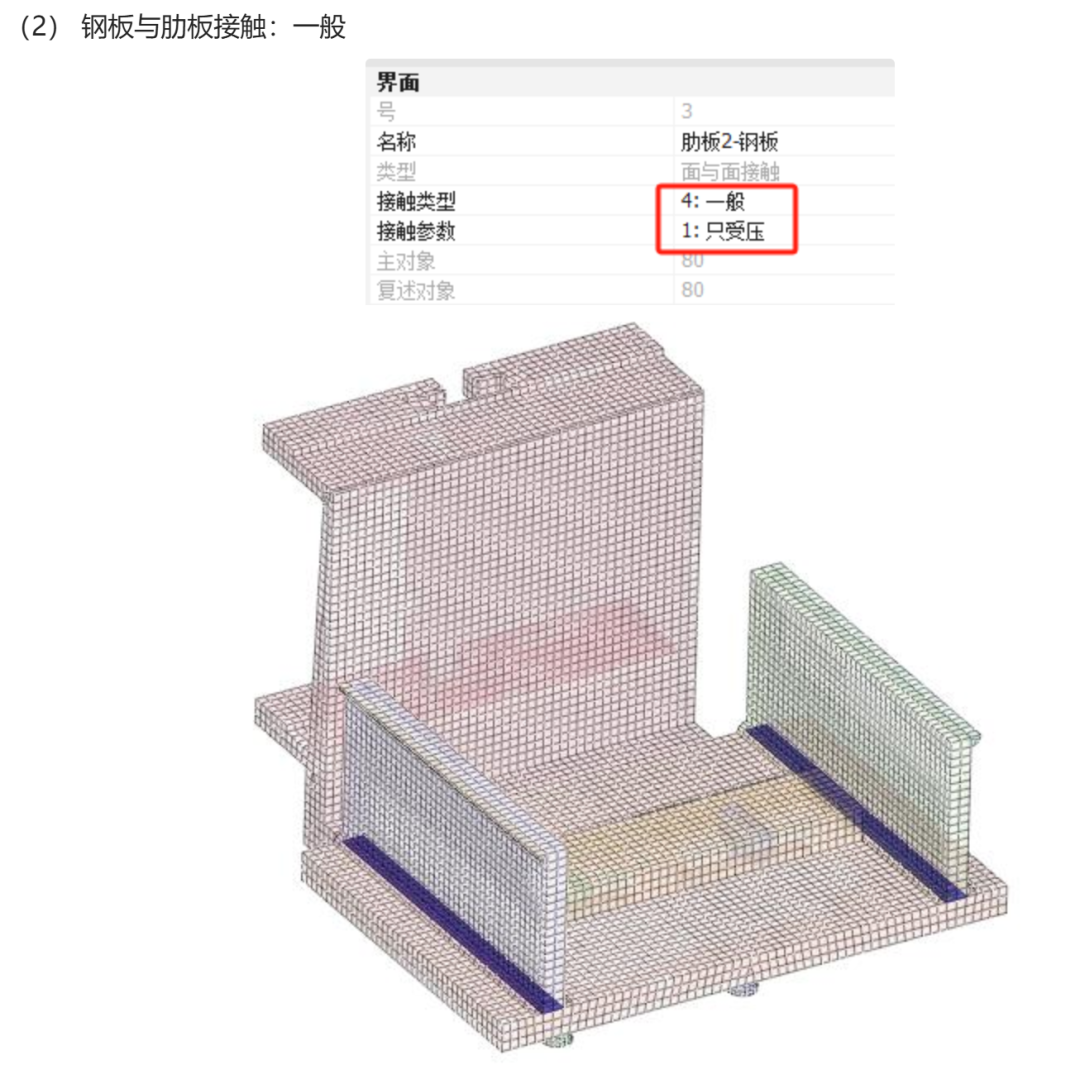

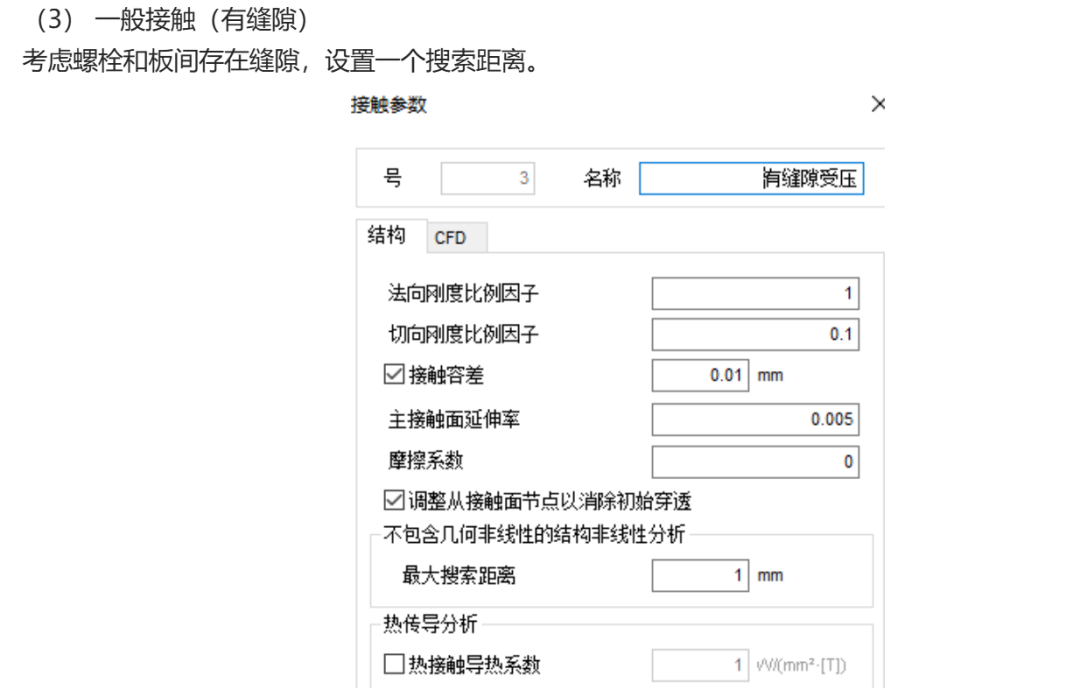

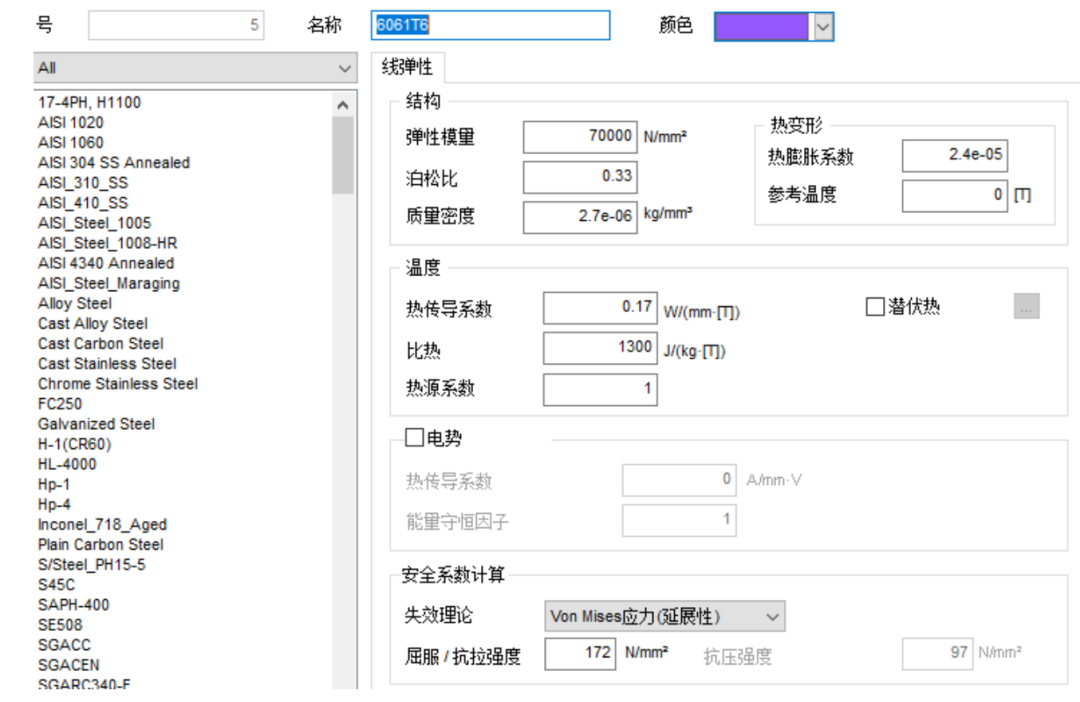

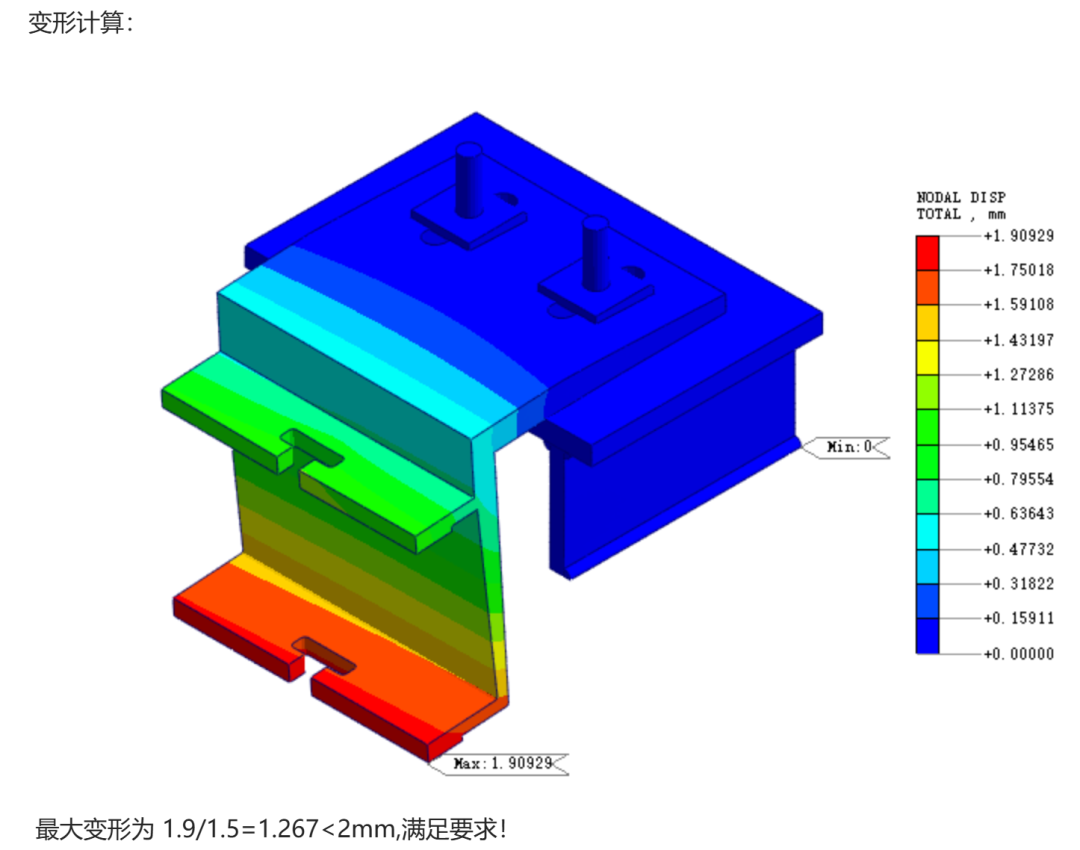

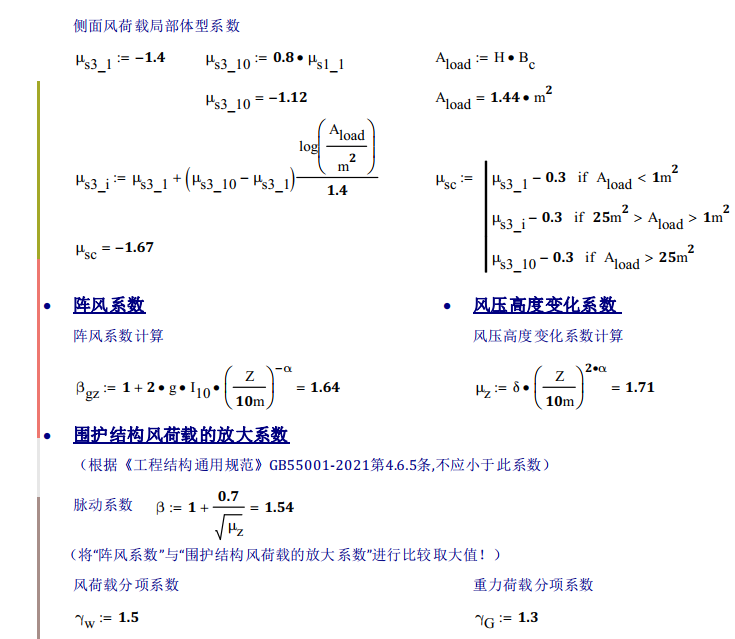

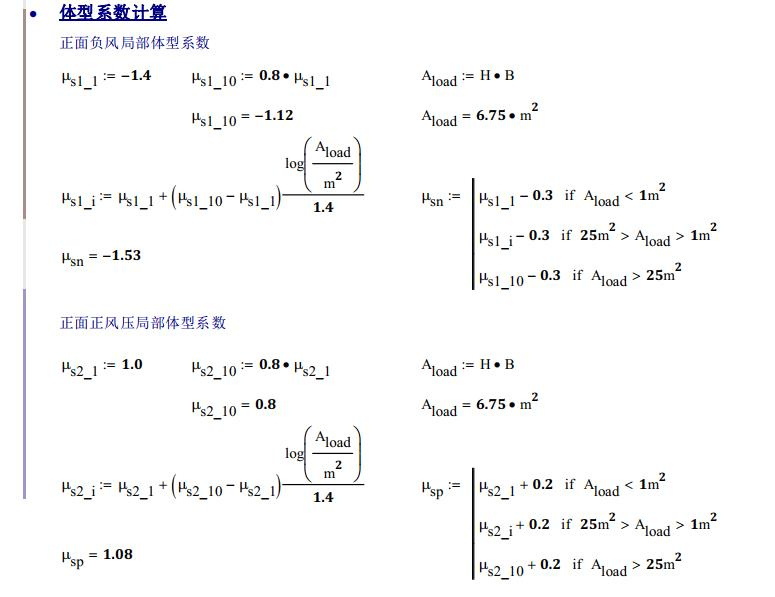

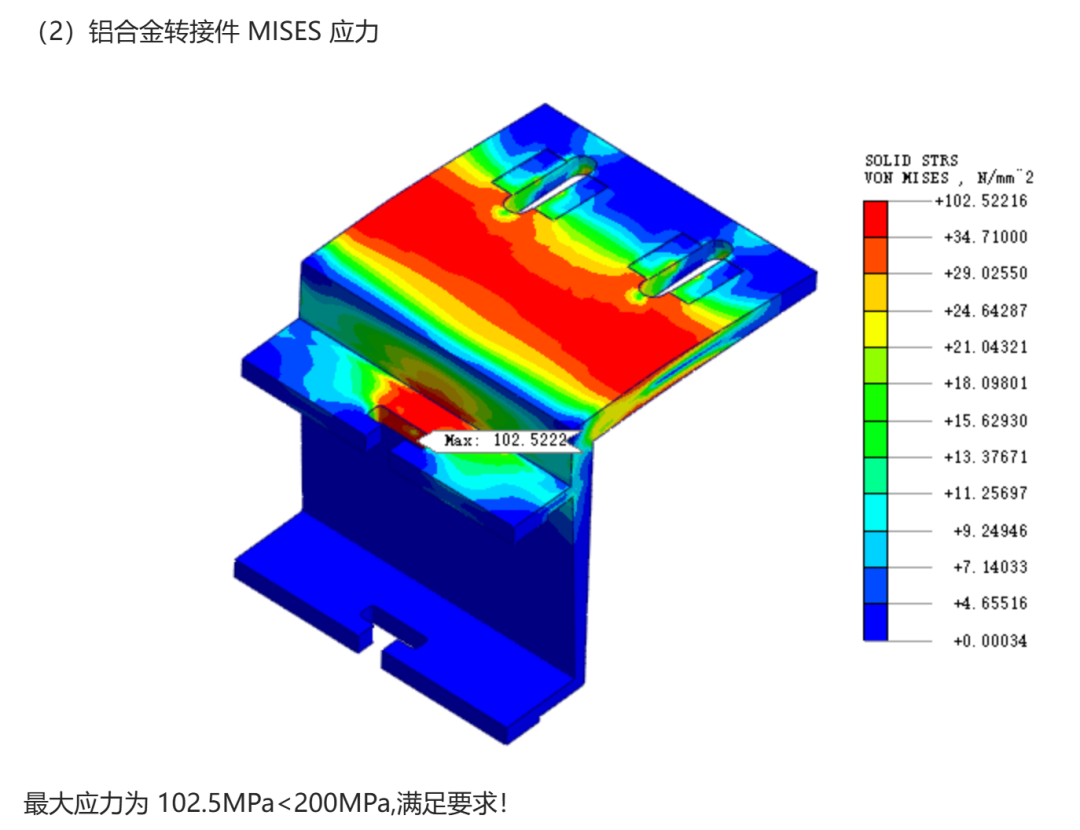

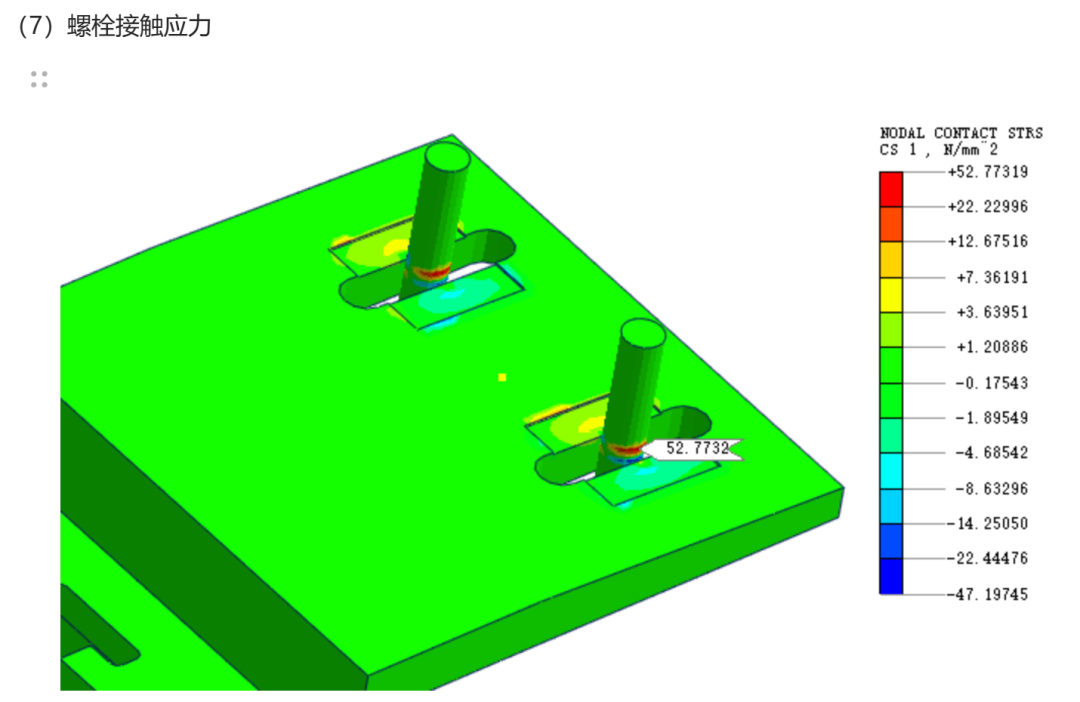

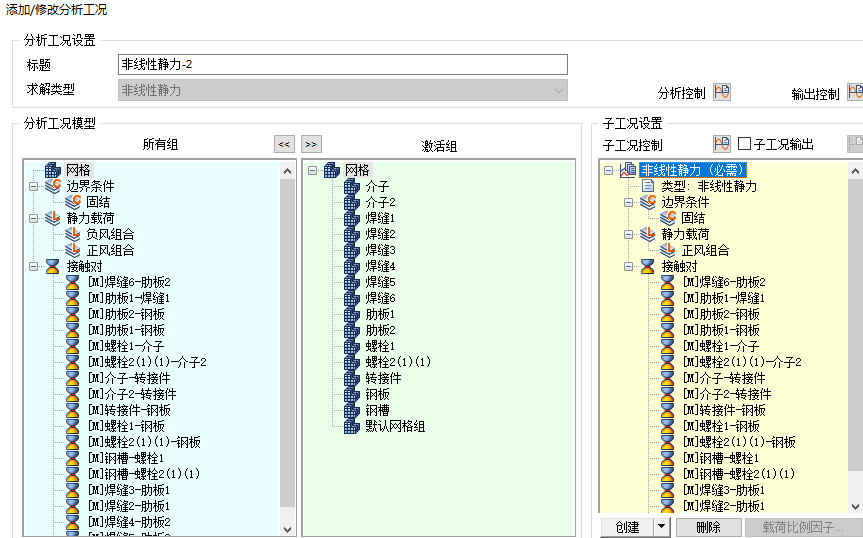

施工现场已按照图纸施工完毕，结构顾问单位提出由于此埋件为主受力结构，现场角焊缝需经过严格承载力强度计算方可施工，焊缝高度需取焊角尺寸。同时本项目存在外挑装饰条线条，存在部分侧向力，设计中考虑特制T型螺栓与钢板的摩擦抵抗侧向荷载的作用，顾问存疑，因此要求我们对其进行整体实体建模析。分析完后强度需满足材料的强度设计值要求，变形满足规范限值。
