LS-DYNA学习笔记_基于LS-PrePost前处理的薄板重力分析

langya222

3月前浏览110

以前做LS-DYNA冲压领域的测试，使用的是DynaForm做前处理，生成的DYN文件，使用LS-DYNA进行重力分析，SMP计算正常，MPP版本，计算异常；

DynaForm 5.9.4前处理：

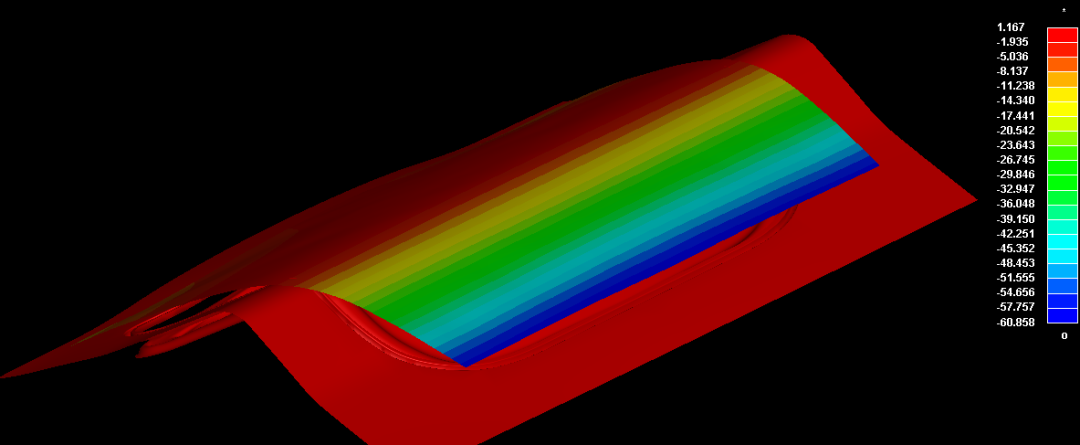

DynaForm 5.9.4_LS-YNA_SMP F14.1结果：Z向位移60mm

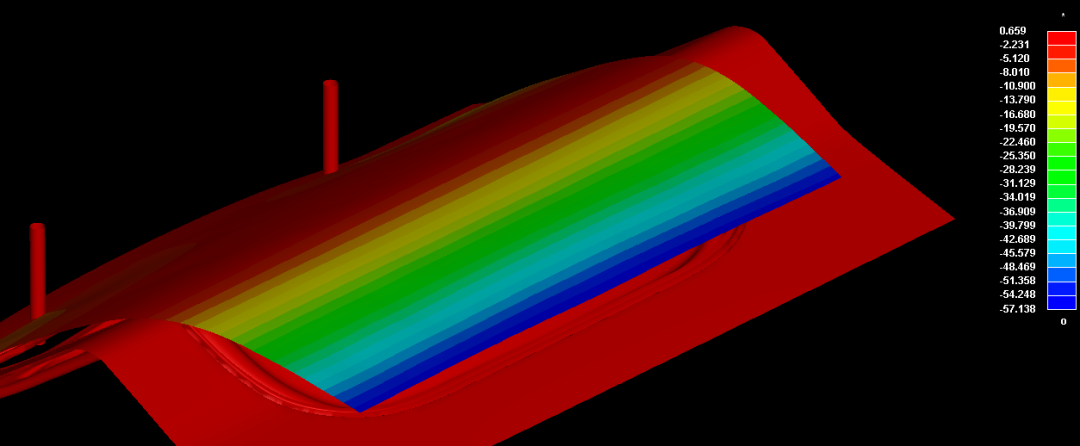

DynaForm 5.9.4_LS-YNA_SMP R14.1.1结果：Z向位移57mm

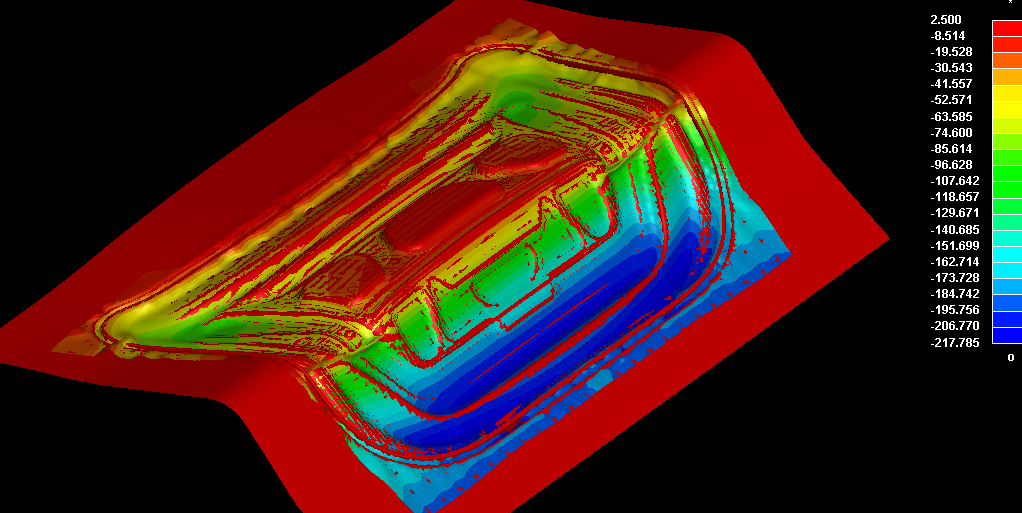

DynaForm 5.9.4_LS-YNA_MPP11.X-13.X结果重力计算异常；

DynaForm 7.2 前处理

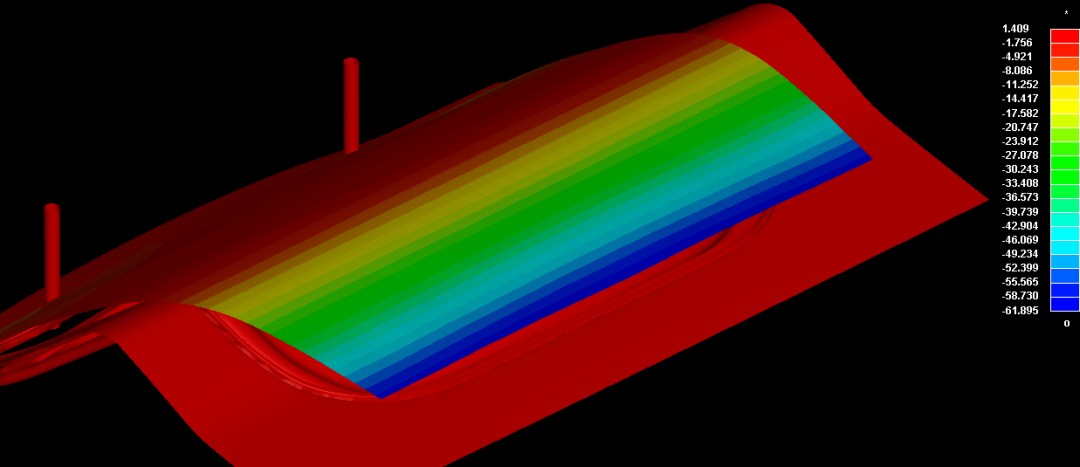

DynaForm 7.2_LS-YNA_SMP F14.1结果：Z向位移62mm

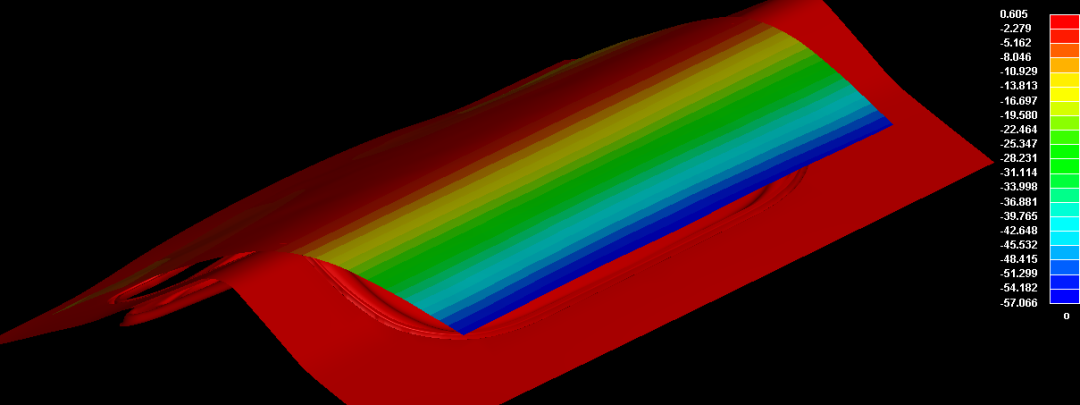

DynaForm 7.2_LS-YNA_SMP R14.1结果：Z向位移57.3mm

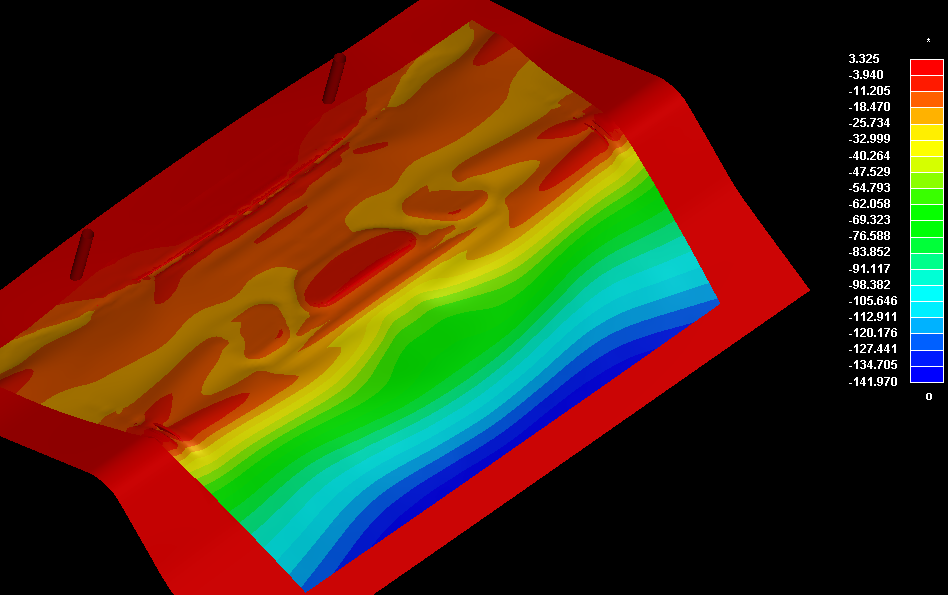

DynaForm 7.2_LS-YNA_MPP R11.X-14.X结果异常；

从上面分析可以看出，截止到DynaForm 7.2（2024年12月版本）DyanForm生成的DYN文件都不能很好的支持MPP版本的LS-DYNA的壳单元的重力计算；

今天在学习使用LS-DYNA原生的前处理工具，LS-PrePost，里面内置了Metal Forming模块，摸索了一下重力的计算设置，发现LS-PrePost自己生成的K文件，SMP和MPP版本的LS-DYNA都能够正常的进行重力计算；结果如下：

LS-PrePost 14.3前处理；

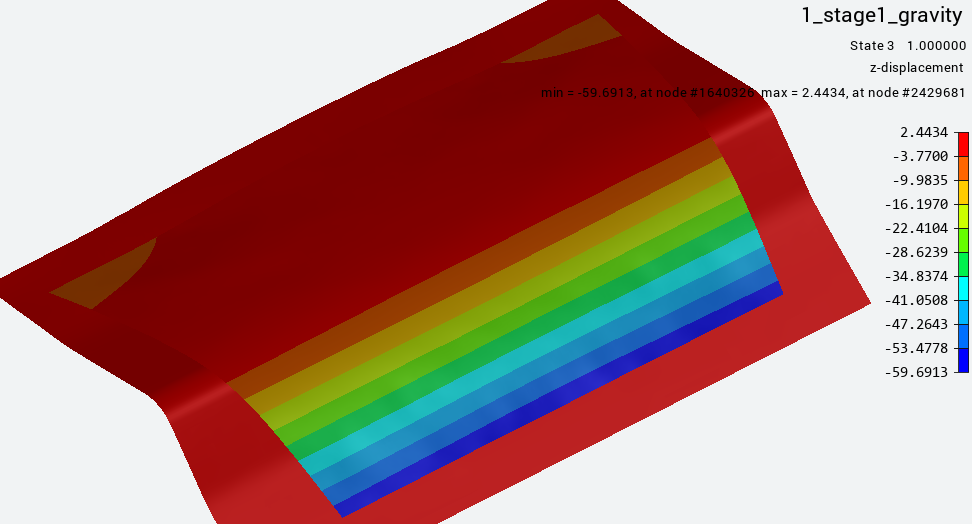

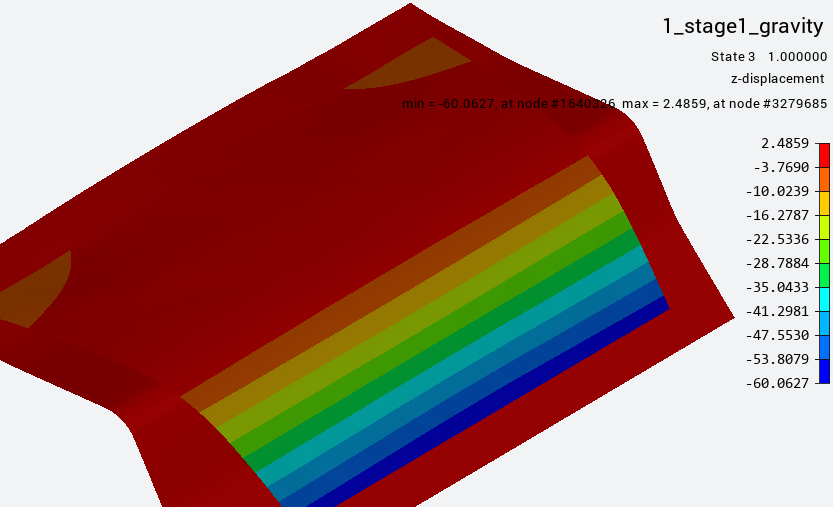

LS-PrePost_LS-DYNA_SMP F14.1结果：Z向位移60mm

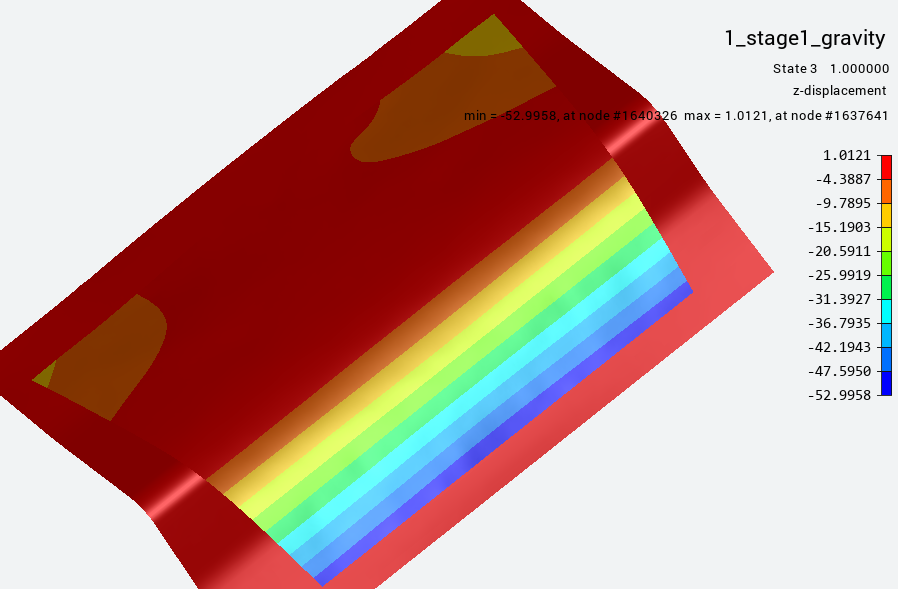

LS-PrePost_LS-DYNA_SMP R14.1.1-16结果：Z向位移53mm

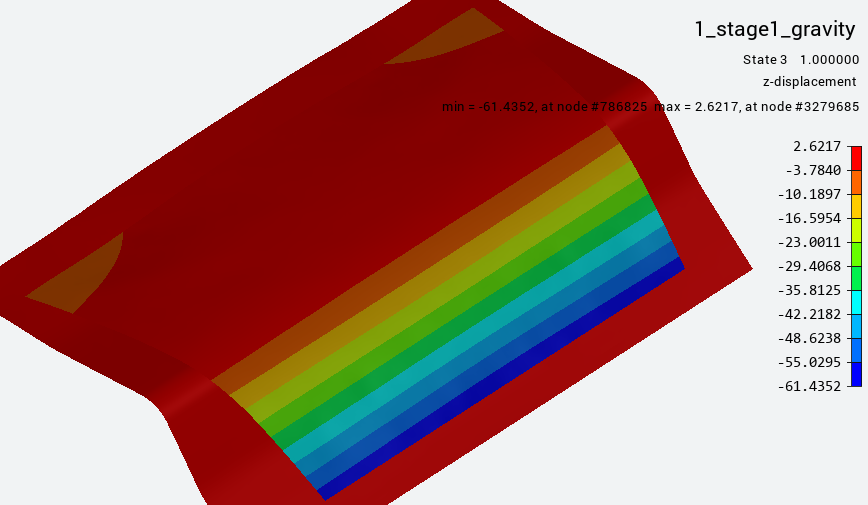

LS-PrePost_LS-DYNA_MPP R11.2.2结果：Z向位移61.4mm

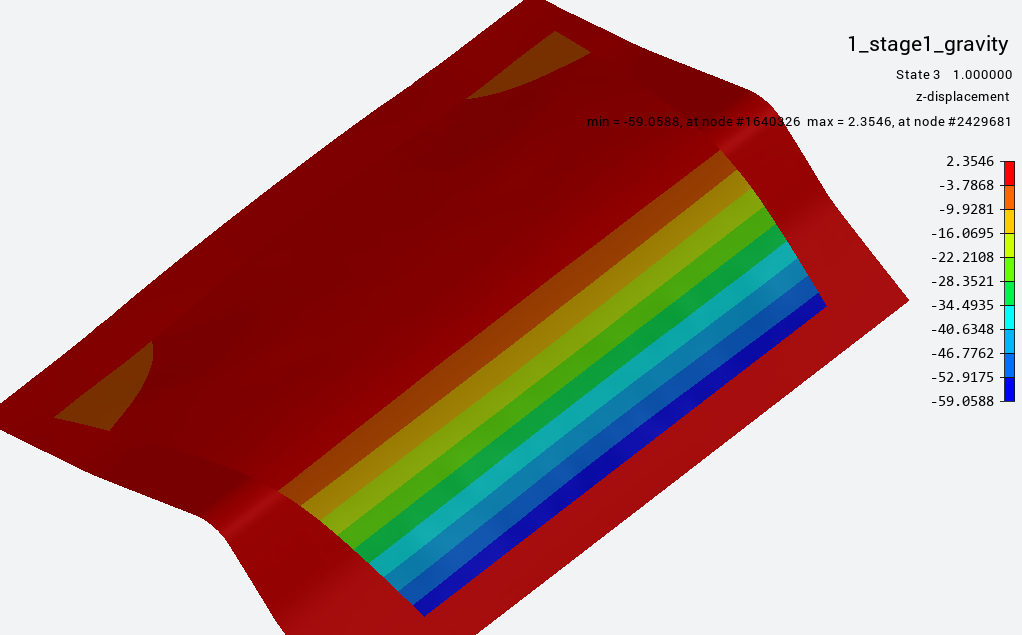

LS-PrePost_LS-DYNA_MPP R12.2.2结果：Z向位移59mm

LS-PrePost_LS-DYNA_MPP R13.1.1结果：Z向位移59.7mm

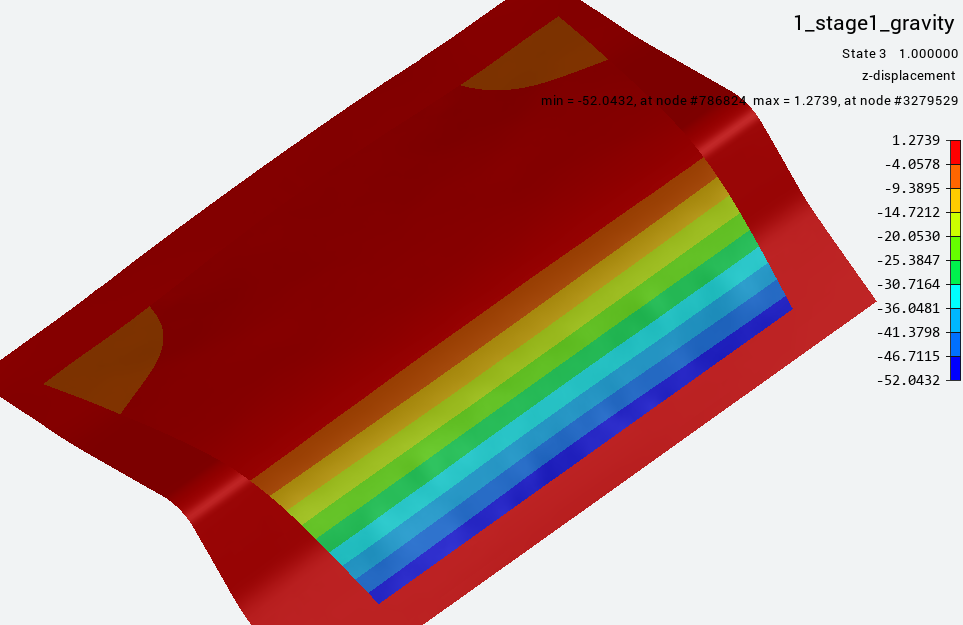

LS-PrePost_LS-DYNA_MPP R14.1.1结果：Z向位移52mm

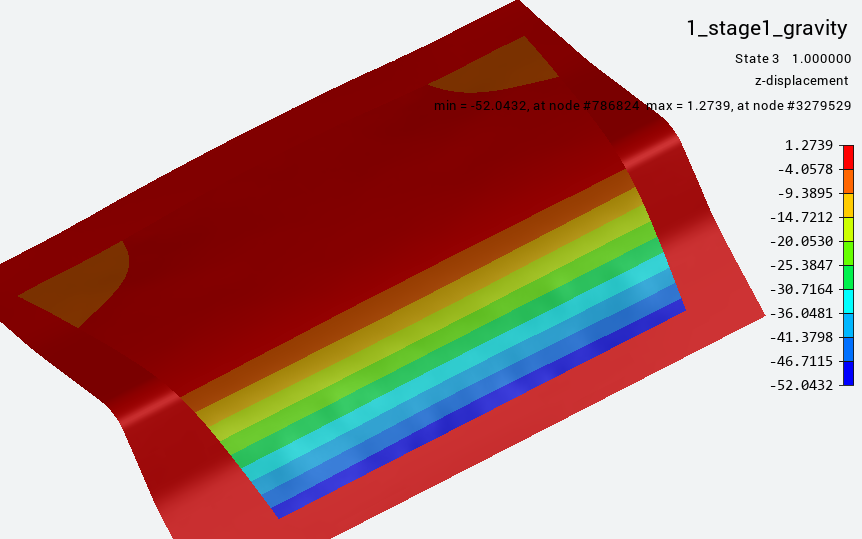

LS-PrePost_LS-DYNA_MPP R14.2结果：Z向位移52mm

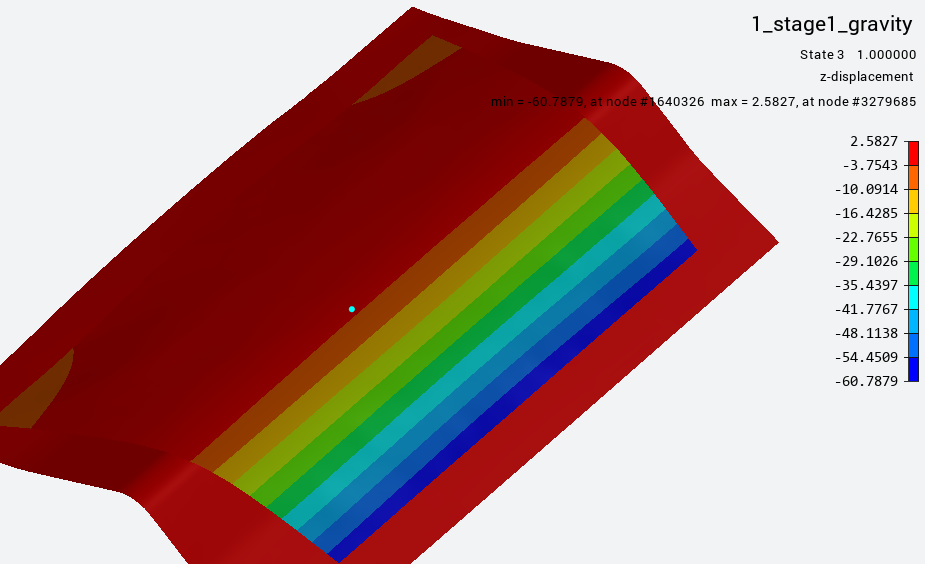

LS-PrePost_LS-DYNA_MPP R15.0.2结果：Z向位移60.8mm

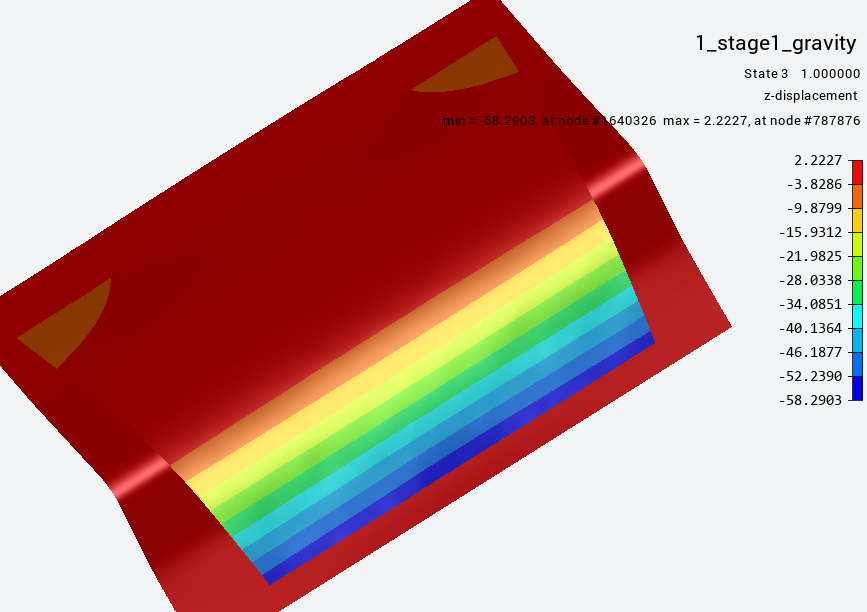

LS-PrePost_LS-DYNA_MPP R16.0结果：Z向位移58.3mm

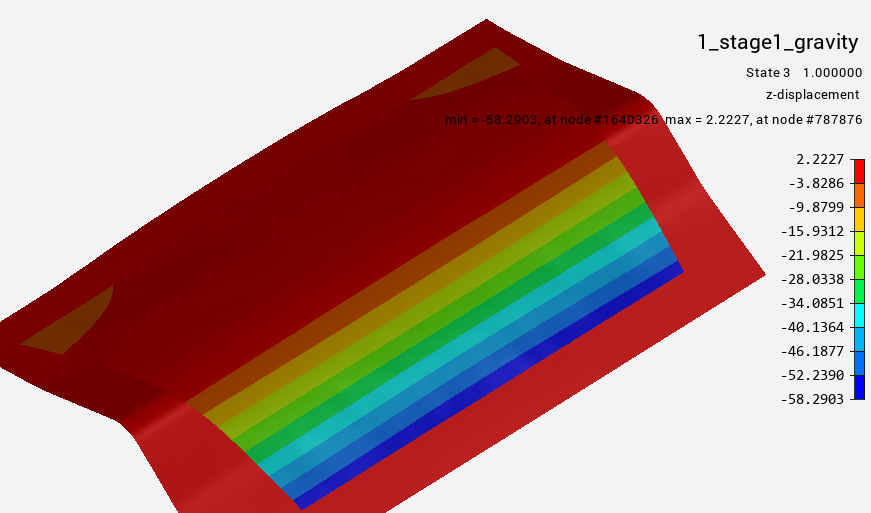

LS-PrePost_LS-DYNA_MPP R16.1结果：Z向位移58.3mm

使用LS-PrePost前处理生成的计算K文件，测试了多个版本的SMP和MPP求解器，可以发现，板材壳单元重力计算，每个大版本的结果多少都有些差异，同一个大版本的计算结果基本一致，因为是双精度隐式计算，所以一般情况下差异不大（波动2mm），但是R14.系列(SMP&MPP)，结果异常,比其他版本的数值少8mm，这个版本又是ANSYS的主力版本，所以需要注意；

小结：

从分析过程看，DynaForm重力计算，建议使用SMP版本求解器（推荐版本SMP_F14.1），MPP的全军覆没，完全不适用；因为可以排除求解器的原因，那么剩下的只能是生成的Dyn文件部分关键字设置出了问题（即使是7.2版本，选择了MPP输出，问题依旧）；

从LS-DYNA MPP版本选择上，目前看R14.X(SMP和MPP）系列出了一些问题，建议使用R11.X-R13.X或者R15.X-R16.x。
