低空经济“隐形引擎”：四川低空智控科技客户分享midas仿真带来的变化
北京迈达斯技术有限公司与四川低空智控科技有限公司开展技术合作，后者专注于无人机研发、生产及销售，位于成都电子科技大学科技园，拥有研发中心、试验场等设施，并与多所高校共建实验室。公司聚焦低空经济，开发了多种行业应用无人机。合作涉及系留照明无人机的CFD流场散热分析，通过模拟悬停状态下的空气流动，优化散热设计，确保设备长时间稳定工作。midas NFX 软件为散热系统可靠性设计提供了关键的多物理场仿真支持。

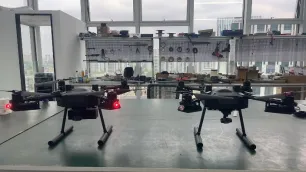

这是一家以无人机研发、生产、销售为一体的高科技企业，公司坐落在成都市西南航空港经济开发区电子科技大学科技园内。目前公司拥有技术研发中心、无人机装配中心、机械加工车间、无人机试验场及产品展示厅等。研发团队由国内低空装备制造领域资深工程师构成。公司已成立西安交通大学、西北工业大学等5个“无人机应用技术联合实验室”。
公司积极响应国家“低空经济”和“新质生产力”的时代主题，致力于应急、消防、电网、能源、交通等行业无人机应用，通过产学研用结合，目前已研发成功多种型号无人机平台和任务载荷。
公司优势产品:超高光通量系留照明无人机，光通量可达28万流明，有效照明范围3万平方米。

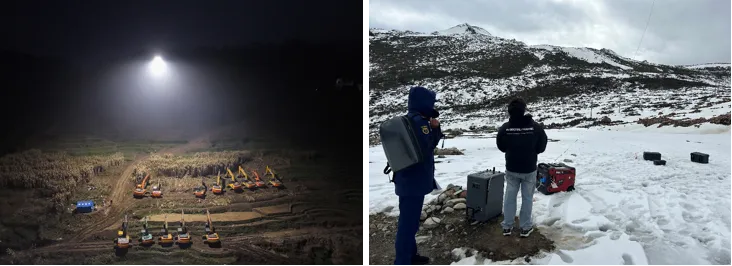

自公司成立以来，多次参与到国家和地区各类灾害的救援行动中，如地震、泥石流、山体滑坡、矿难、洪灾等。2025年春节刚过，四川筠连县发生大型山体滑坡事故，公司第一时间响应，派出多名飞手，于当天晚上赶到灾害现场，为夜间救援行动提供了有力的照明保障并获得当地老百姓及专业应急机关的肯定。
00 贵公司是基于什么原因和场景选择了
迈达斯的仿真软件？
我们在产品的研发过程中，为了提高产品的性能及研发效率，选择了MIDAS公司的软件做专业的产品分析。主要涉及以下内容：
1.CFD散热分析： 这是系留照明无人机的CFD流场散热分析目的是精确模拟无人机在悬停状态下的空气流动特性，分析螺旋桨下洗流场与机身结构的相互作用，评估其对电子设备舱和LED光源散热效率的影响，识别散热盲区，并优化散热风道设计。同时进一步评估热-结构相互作用，预测关键部件在持续高温工况下的温度场分布、热应力及变形情况，从而优化散热通道设计、风扇布局及材料选型。确保照明系统长时间工作的性能一致性。
midas NFX作为一款简单、易学、全面的多物理场仿真分析软件，能够精确模拟无人机在持续工作状态下的复杂热力学行为，为散热系统的可靠性设计提供重要依据。
从下图仿真结果中可以看出，流线顺畅无明显涡流，气流通过飞行器桨叶从上往下聚集，流过飞机光源的散热器进行散热。同时气流的聚集点刚好在散热器上，以此形成良好的散热效果。桨叶压力较小，以此适应系留照明无人机的长时间高强度工作。

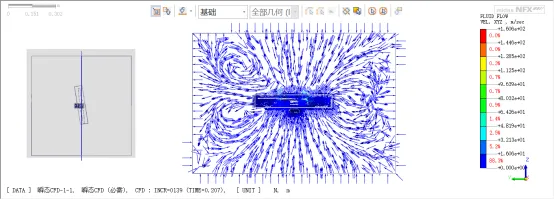

XZ平面速度矢量图切向量

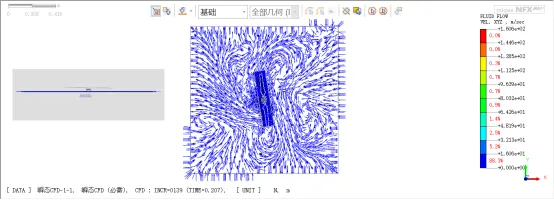

XY平面速度矢量图切向量

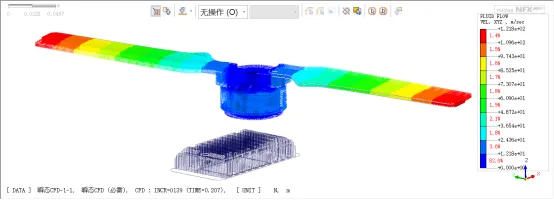

桨叶速度矢量图

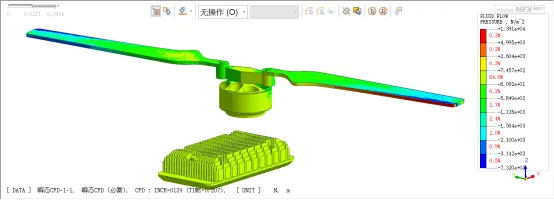

桨叶和散热器压力云图

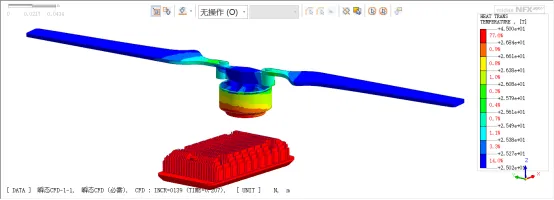

桨叶和散热器温度云图

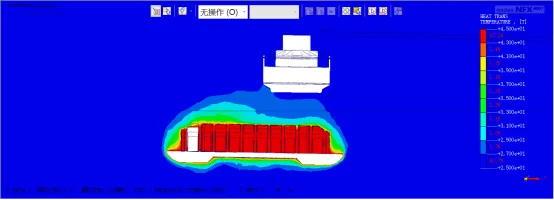

散热器附近温度扩散
2.产品的结构分析： 在进行系留照明无人机的结构仿真计算时，需要对机体与系留缆索在多种极限与循环载荷下的可靠性进行系统评估，满足适航强度与变形标准。
首先，必须借助有限元静强度分析，验证机架、臂杆与系留挂点在旋翼升力、照明载荷及最大设计风速共同作用下的应力裕度，确保无永久变形或局部屈服。其次，通过模态与谐响应分析检查机体固有频率与螺旋桨激振频率的耦合，避免共振导致光电照明系统或电子云台失效。此外，还需模拟着陆冲击、复合材料臂的温-结构耦合效应，以保证无人机在长时悬停和恶劣气象条件下的安全可靠运行。
midas MeshFree省去模型的清理简化和网格划分工作，大幅度缩短了前处理时间，使得整个分析过程变得简单和高效，并且能够保证结果准确性。对于复杂的单体或装配体结构，运用midas MeshFree，可以实现产品的快速评估，特别是在产品的多方案设计中，可以节省大量的分析时间，从而可以优化整个研发的流程，提升研发的效率。

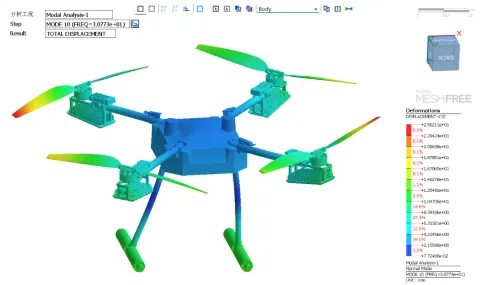

在midas MeshFree中，通过对系留照明无人机进行自由模态分析(如下图所示)，确认结构的固有频率，为进一步的动力响应分析奠定基础。
无人机自由模态分析
