渥太华大学变时变工况轴承数据集

2月前浏览179

本期给大家介绍渥太华大学变工况轴承数据集,该数据集提供五种健康状态、四种不同的变工况,适用于各种诊断任务。

论文基本信息

论文题目: Bearing vibration data collected under time-varying rotational speed conditions

论文期刊: Data in Brief
论文日期: 2018年
论文链接:
https://doi.org/10.1016/j.dib.2018.11.019
数据链接: http://dx.doi. org/10.17632/v43hmbwxpm.2
作者: Huan Huangn*, Natalie Baddour

机构: Department of Mechanical Engineering, University of Ottawa, 161 Louis Pasteur, Ottawa, Ontario, Canada

目录

1 摘要
2 数据价值
3 试验台及数据描述
    3.1 试验台描述
    3.2 数据采集设置
    3.3 数据描述
4 数据读取与时、频谱图绘制
    4.1 导入包和函数
    4.2 数据加载
    4.3 时、频域图
5 与2024年渥太华数据集区别

1 摘要

振动信号分析是轴承故障检测/诊断的重要手段,轴承经常在时变转速条件下运行。本文包含了在不同时变转速条件下不同健康状态下的轴承振动数据集。轴承的健康状况包括健康,有内圈缺陷的故障,有外圈缺陷的故障,球故障,组合故障(内圈、外圈、滚动体)。数据集的运行转速条件包括:加速、减速、先加速后减速、先减速后加速。(注意:该数据集在2018年发表过一部分,在2019年新增加了复合故障和球故障,而官方数据解读文件是2018年发布的。因此,在Data in Brief发表的论文,并未提供复合故障和球故障。)

2 数据价值

  • 不同于现有文献中在恒速条件下收集的数据集,这些数据是从在时变转速条件下运行的轴承收集的。

  • 所收集的数据可用于分析时变转速条件下不同健康状态轴承的频率特性。

  • 这些数据也可以用于评估新开发的轴承故障诊断或时变转速条件下状态监测方法的有效性

3 实验台及数据集描述

3.1 实验台描述

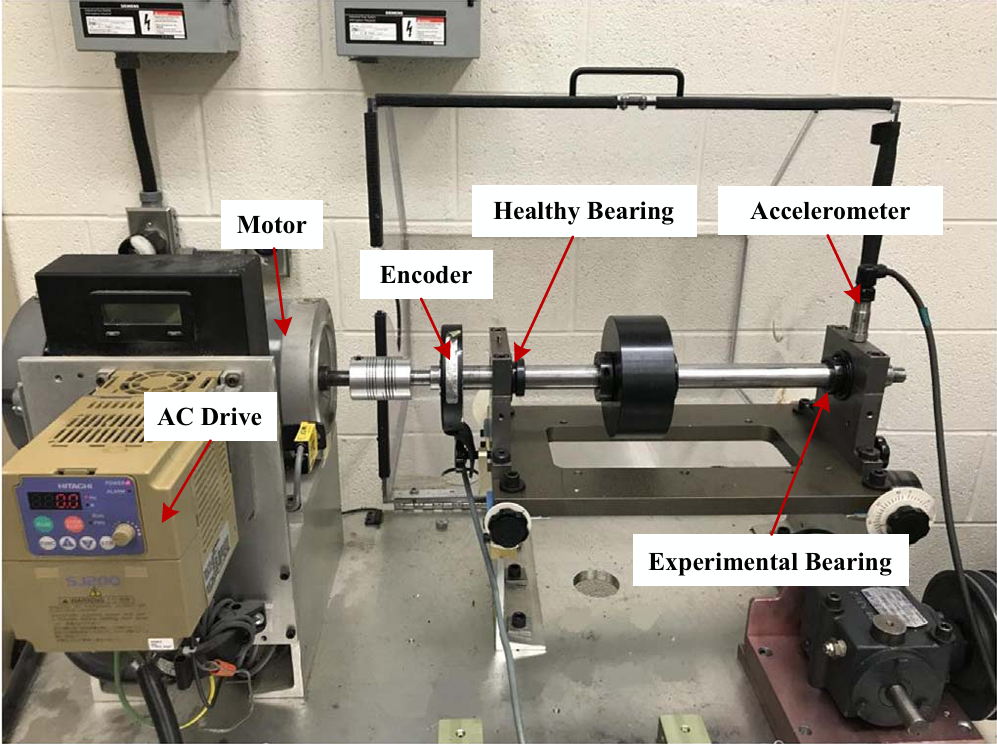

实验在SpectraQuest机械故障模拟器(MFS-PK5M)上进行。实验装置如图1所示。轴由电机驱动,转速由交流驱动器控制。安装两个ER16K球轴承支撑轴,左边一个是健康轴承,右边一个是实验轴承,用不同健康状态的轴承代替。一个ICP加速度计(型号623C01)安装在实验轴承的外壳上,用于收集振动数据。此外,一个增量编码器(EPC型号775)安装在轴上,用于测量轴的旋转速度。

图1试验台

通过观察故障特征频率(FCF)在频域中的表现,可以检测和诊断轴承故障。每种类型的故障都有特定的FCF,它与操作转速成正比,且系数由轴承的结构参数决定。实验中使用的轴承结构参数如表1所示。根据这些参数,轴承内圈的FCF系数为5.43,即内圈球通频率(BPFI)等于FCF系数(5.43)与轴的旋转频率    的乘积,即BPFI = 5.43 *    。同理,轴承外圈的FCF,即外圈球通频率(BPFO)= 3.57 *

表1 轴承参数

3.2 数据采集设置
数据通过NI数据采集板(NI USB-6212 BNC)进行采集。加速度计测量振动数据,编码器测量旋转速度数据。每个采样数据集包含两个通道,且这两个通道的数据保存在一个.mat文件中。‘Channel_1’是由加速度计测量的振动数据,‘Channel_2’是由编码器测量的旋转速度数据。在所有实验中,‘Channel_1’和‘Channel_2’的信号均以200,000 Hz的采样频率进行采样,采样时长为10秒。
3.3 数据描述
该数据集包含了滚动轴承不同故障类型的振动数据和转速数据,并且模拟了不同工况(升速、减速、升速再减速、减速再升速),具体不同工况下不同故障数据集表示如表2。

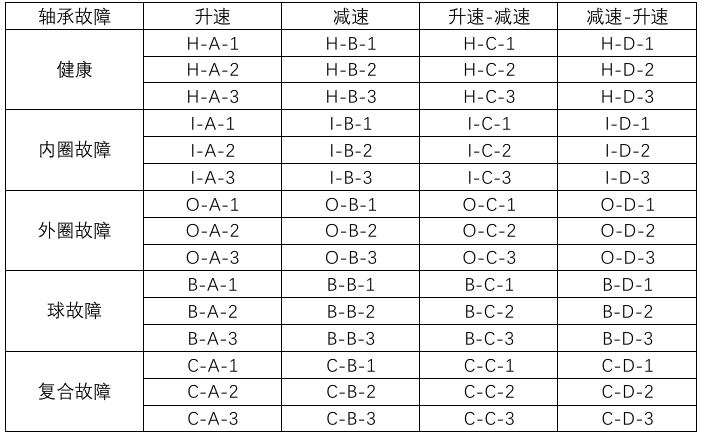

表2 数据集表示(故障类型-工况类型-数据集编号)


4 数据读取与时、频谱图绘制

下面以升速工况为例,对各个故障类型进行时域图和频域图绘制
4.1 导入包和绘图函数















import numpy as npimport pandas as pdfrom scipy.io import loadmatimport matplotlib.pyplot as pltfrom matplotlib import rcParamsfrom nptdms import TdmsFile
config = {    "font.family"'serif'# 衬线字体    "font.size"15# 相当于小四大小    "font.serif": ['SimHei'], # 宋体    "mathtext.fontset"'stix'# matplotlib渲染数学字体时使用的字体,和Times New Roman差别不大    'axes.unicode_minus'False # 处理负号,即-号}rcParams.update(config)





##========绘制时域信号图========##def plt_time_domain(arr, fs=1600, c='Amp(mg)', title='原始数据时域图', img_save_path=None, x_vline=None, y_hline=None):    """    :fun: 绘制时域图模板    :param arr: 输入一维数组数据    :param fs: 采样频率    :param ylabel: y轴标签    :param title: 图标题    :return: None    """    import matplotlib.pyplot as plt    plt.rcParams['font.sans-serif'] = ['SimHei']  # 显示中文    plt.rcParams['axes.unicode_minus'] = False  # 显示负号    font = {'family''Times New Roman''size''20''color''0.5''weight''bold'}
    plt.figure(figsize=(12,4))    length = len(arr)    t = np.linspace(0, length/fs, length)    plt.plot(t, arr, c='g')    plt.xlabesl('t(s)')    plt.ylabel(ylabel)    plt.title(title)    if x_vline:        plt.vlines(x=x_vline, ymin=np.min(arr), ymax=np.max(arr), linestyle='--', colors='r')    if y_hline:        plt.hlines(y=y_hline, xmin=np.min(t), xmax=np.max(t), linestyle=':', colors='y')    #===保存图片====#    if img_save_path:        plt.savefig(img_save_path, dpi=500, bbox_inches = 'tight')    plt.show()##========绘制时域信号图========##





##========绘制频域信号图========##def plt_fft_img(arr, fs, ylabel='Amp(mg)', title='频域图', img_save_path=None, vline=None, hline=None, xlim=None):    """    :fun: 绘制频域图模板    :param arr: 输入一维时域数组数据    :param fs: 采样频率    :param ylabel: y轴标签    :param title: 图标题    :return: None    """    # 计算频域幅值    length = len(arr)    t = np.linspace(0, length/fs, length)    fft_result = np.fft.fft(arr)    fft_freq= np.fft.fftfreq(len(arr), d=t[1]-t[0])  # FFT频率    fft_amp= 2*np.abs(fft_result)/len(t)                     # FFT幅值    # 绘制频域图    plt.figure(figsize=(12,4))    plt.title(title)    plt.plot(fft_freq[0int(len(t)/2)], fft_amp[0int(len(t)/2)], label='Frequency Spectrum', color='b')    plt.xlabel('频率 (Hz)')    plt.ylabel('幅值')    plt.legend()    if vline:        plt.vlines(x=vline, ymin=np.min(fft_amp), ymax=np.max(fft_amp), linestyle='--', colors='r')    if hline:        plt.hlines(y=hline, xmin=np.min(fft_freq), xmax=np.max(fft_freq), linestyle=':', colors='y')    #===保存图片====#    if img_save_path:        plt.savefig(img_save_path, dpi=500, bbox_inches = 'tight')    if xlim: # 图片横坐标是否设置xlim        plt.xlim(0, xlim)      plt.tight_layout()    plt.show()    return fft_freq, fft_amp






##========绘制包络谱图========##def plt_envelope_spectrum(data, fs, ylabel='Amp(mg)', title='包络谱图', img_save_path=None, vline=None, hline=None, xlim=None):    '''    fun: 绘制包络谱图    param data: 输入数据,1维array    param fs: 采样频率    param xlim: 图片横坐标xlim,default = None    param vline: 图片垂直线,default = None    '''    from scipy import fftpack    #=========做希尔伯特变换=======#    xt = data    ht = fftpack.hilbert(xt)    at = np.sqrt(xt**2+ht**2)   # 获得解析信号at = sqrt(xt^2 + ht^2)    at = at - np.mean(at)       # 去直流分量    fft_amp = np.fft.fft(at)         # 对解析信号at做fft变换获得幅值    fft_amp = np.abs(fft_amp)             # 对幅值求绝对值(此时的绝对值很大)    fft_amp = fft_amp/len(fft_amp)*2    fft_amp = fft_amp[0int(len(fft_amp)/2)]  # 取正频率幅值    fft_freq = np.fft.fftfreq(len(at), d=1 / fs)  # 获取fft频率,此时包括正频率和负频率    fft_freq = fft_freq[0:int(len(fft_freq)/2)]  # 获取正频率    # 绘制包络谱图    plt.figure(figsize=(12,4))    plt.title(title)    plt.plot(fft_freq, fft_amp, label='Envelope Spectrum', color='b')    plt.xlabel('频率 (Hz)')    plt.ylabel('幅值')    plt.legend()    if vline:        plt.vlines(x=vline, ymin=np.min(fft_amp), ymax=np.max(fft_amp), linestyle='--', colors='r')    if hline:        plt.hlines(y=hline, xmin=np.min(fft_freq), xmax=np.max(fft_freq), linestyle=':', colors='y')    #===保存图片====#    if img_save_path:        plt.savefig(img_save_path, dpi=500, bbox_inches = 'tight')    if xlim: # 图片横坐标是否设置xlim        plt.xlim(0, xlim)      plt.tight_layout()    plt.show()
4.2 数据加载





import osfrom scipy.io import loadmatimport numpy as npimport matplotlib.pyplot as pltimport matplotlib# 设置字体matplotlib.rc("font", family='Microsoft YaHei')# 数据文件夹路径data_dir = r'G:\Ottawa数据集\experimental_data'# 这里列出文件名file_names = [    'H-A-1.mat',    'B-A-1.mat',    'I-A-1.mat',    'O-A-1.mat',    'C-A-1.mat',]# 加载并存储数据data1 = loadmat(os.path.join(data_dir, file_names[0]))  data2 = loadmat(os.path.join(data_dir, file_names[1]))  data3 = loadmat(os.path.join(data_dir, file_names[2]))  data4 = loadmat(os.path.join(data_dir, file_names[3]))  data5 = loadmat(os.path.join(data_dir, file_names[4]))# Channel1数据data_list1 = data1['Channel_1'].reshape(-1data_list2 = data2['Channel_1'].reshape(-1)  data_list3 = data3['Channel_1'].reshape(-1data_list4 = data4['Channel_1'].reshape(-1data_list5 = data5['Channel_1'].reshape(-1time_step= 102400# 划窗取值,前102400做可视化·data_list1 = data_list1[0:time_step]data_list2 = data_list2[0:time_step]data_list3 = data_list3[0:time_step]data_list4 = data_list4[0:time_step]data_list5 = data_list5[0:time_step]

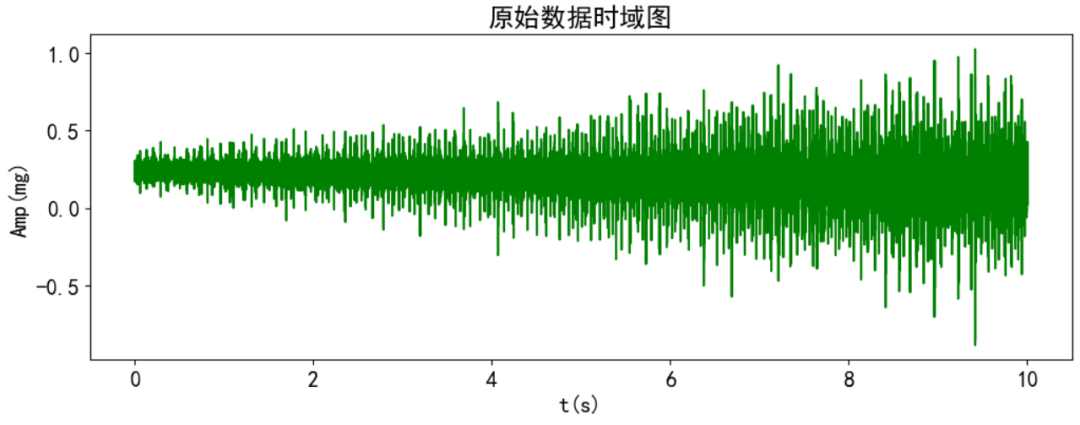

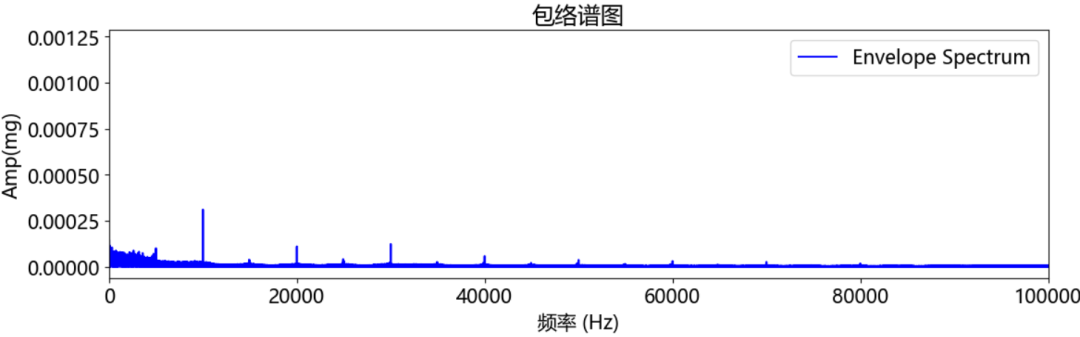

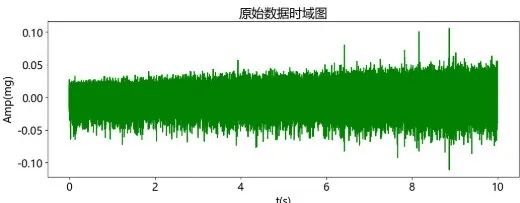

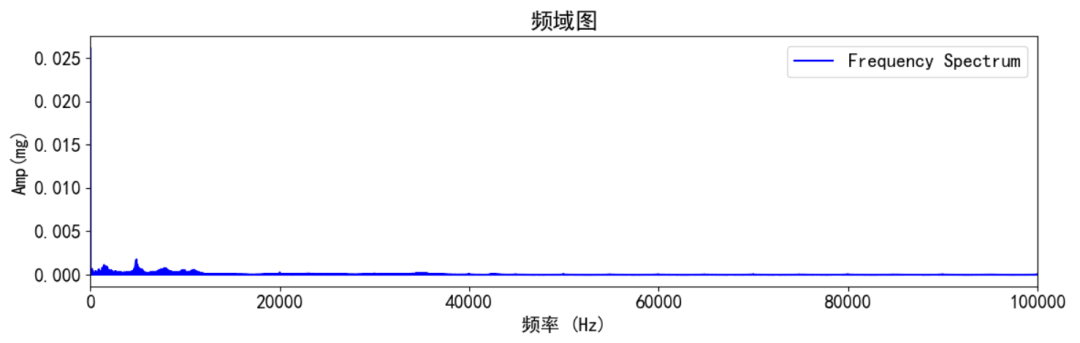

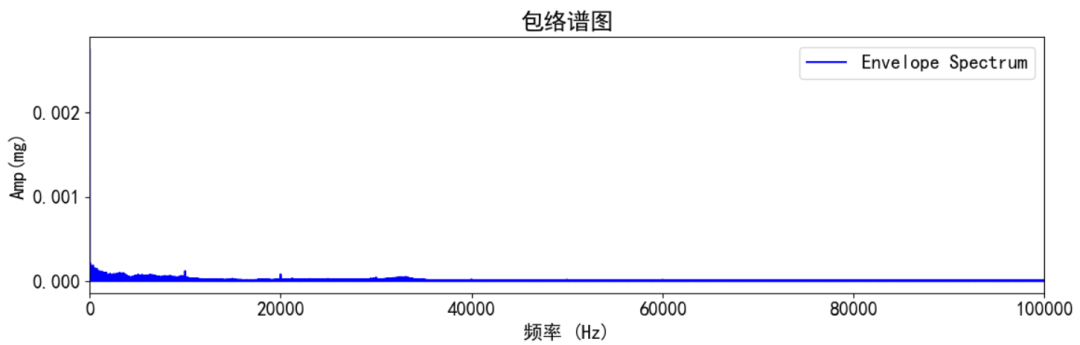

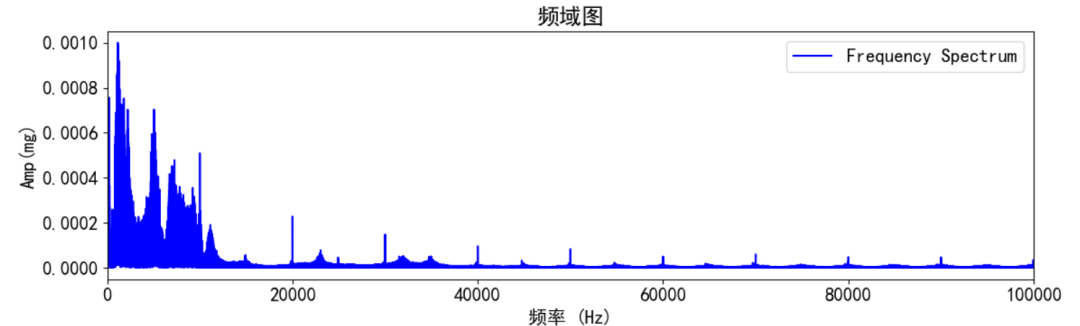

4.3 时、频域图

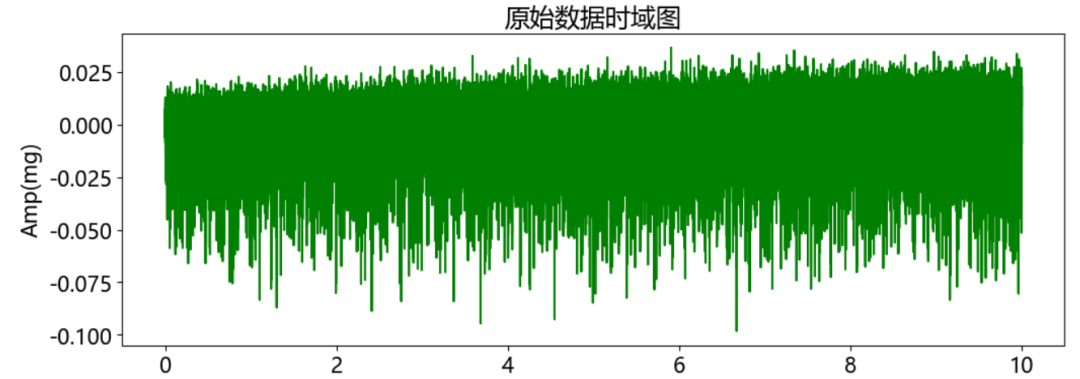

4.3.1 健康




vib_arr=data_list1plt_time_domain(vib_arr)plt_fft_img(vib_arr, fs=200000, xlim=2000)plt_envelope_spectrum(vib_arr, fs=20000, xlim=2000)

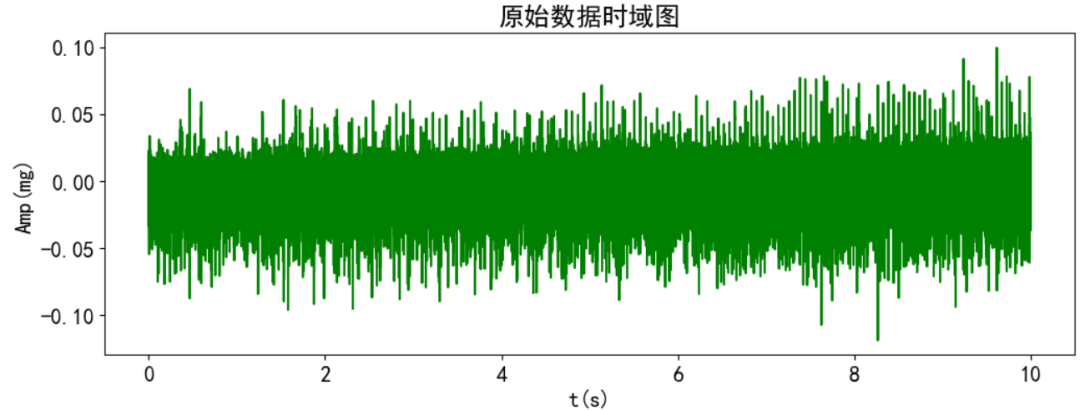

4.3.2 球故障




vib_arr=data_list2plt_time_domain(vib_arr)plt_fft_img(vib_arr, fs=200000, xlim=2000)plt_envelope_spectrum(vib_arr, fs=200000, xlim=2000)

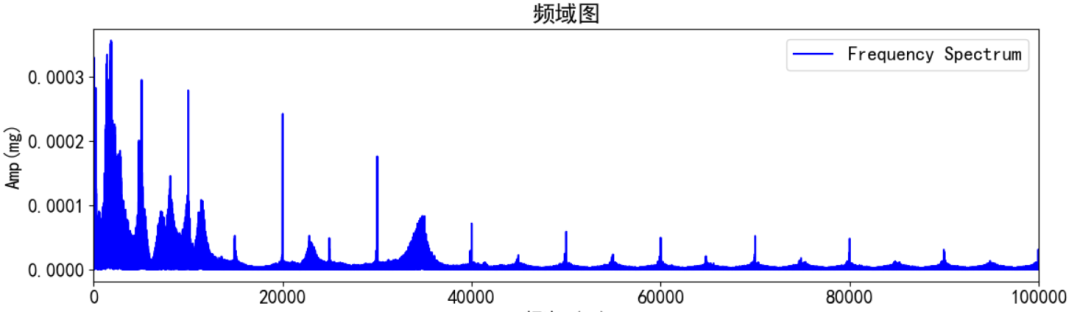

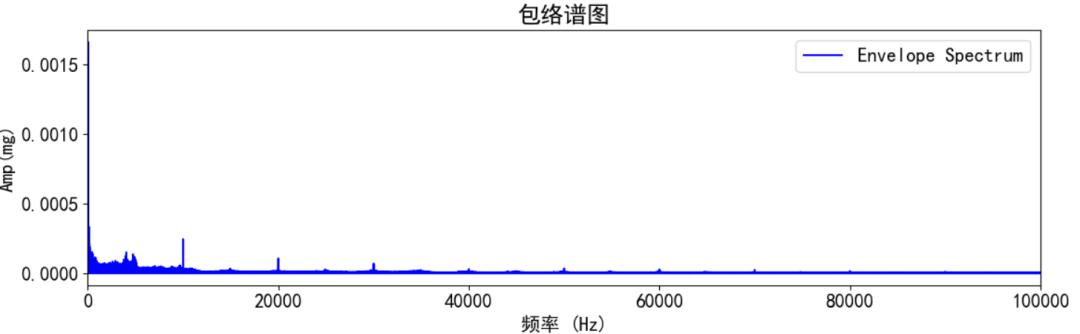

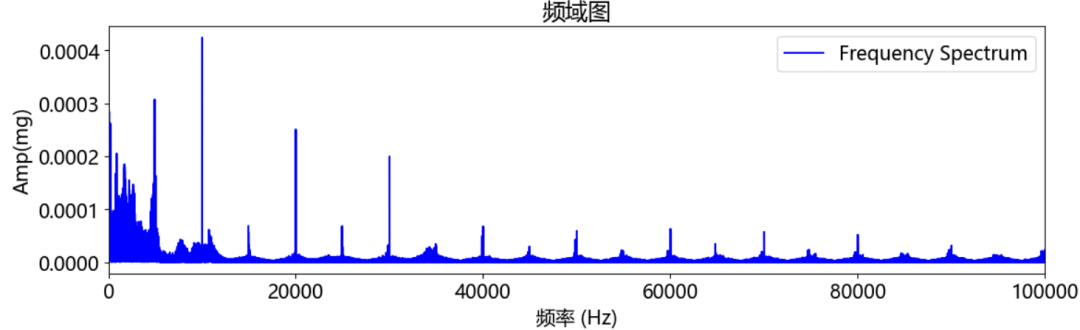

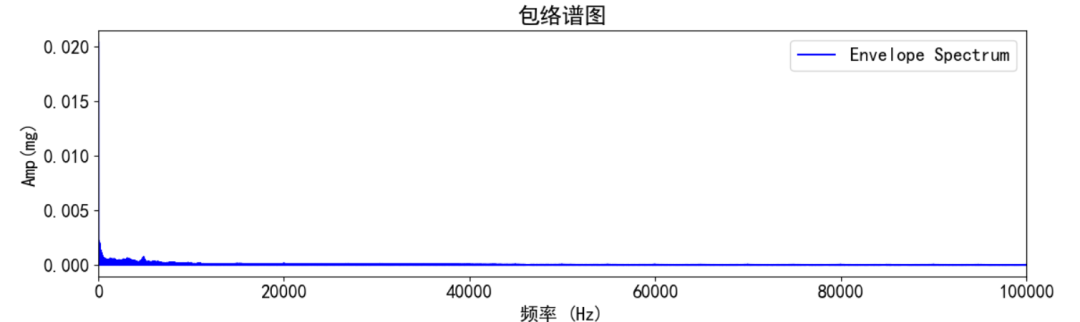

4.3.3 内圈故障




vib_arr=data_list3plt_time_domain(vib_arr)plt_fft_img(vib_arr, fs=200000, xlim=100000)plt_envelope_spectrum(vib_arr, fs=200000, xlim=100000,)

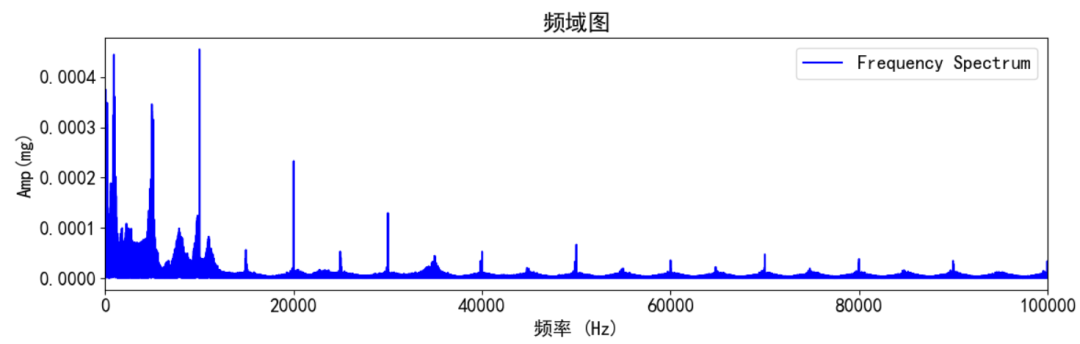

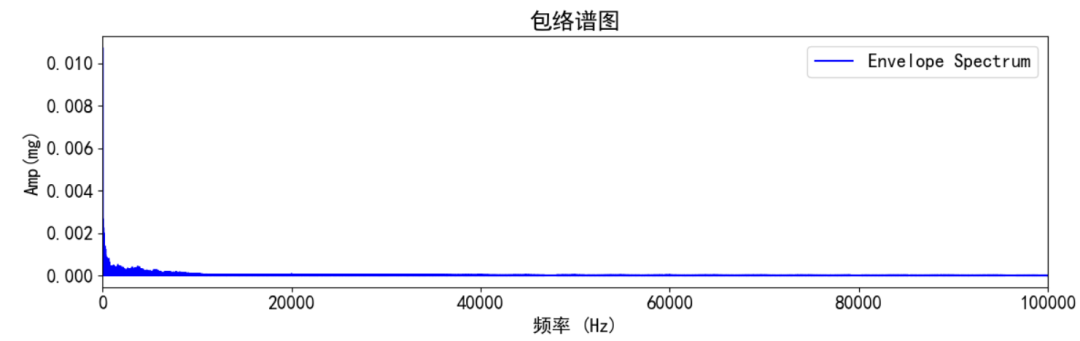

4.3.4 外圈故障




vib_arr=data_list4plt_time_domain(vib_arr)plt_fft_img(vib_arr, fs=200000, xlim=100000)plt_envelope_spectrum(vib_arr, fs=200000, xlim=10000)

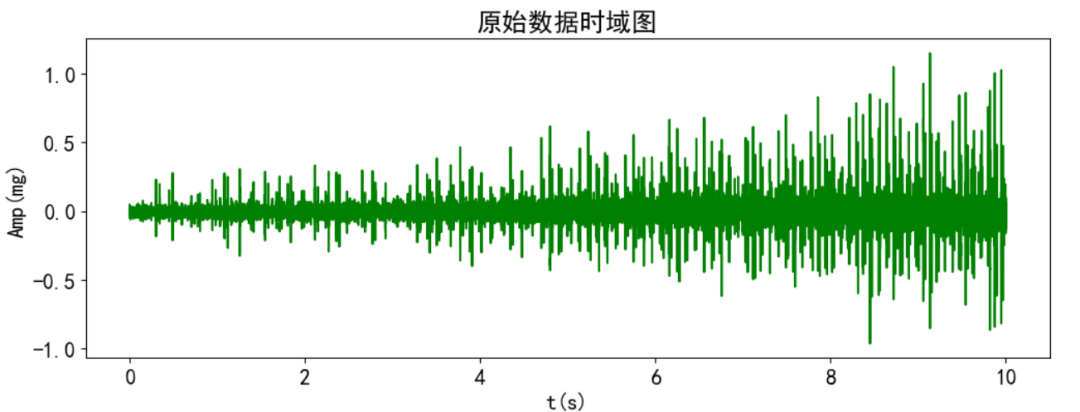

4.3.5 复合故障




vib_arr=data_list5plt_time_domain(vib_arr)plt_fft_img(vib_arr, fs=200000, xlim=100000)plt_envelope_spectrum(vib_arr, fs=200000, xlim=100000)

5 与2024年渥太华数据集区别

本篇渥太华轴承数据集侧重于轴承故障在不同转速下的诊断。2024年渥太华大学电机数据集则包含了多种电动机故障类型,并提供了定速和变速条件下的数据,可以用于电机的故障诊断和区分机械与电气故障,区别如表3。

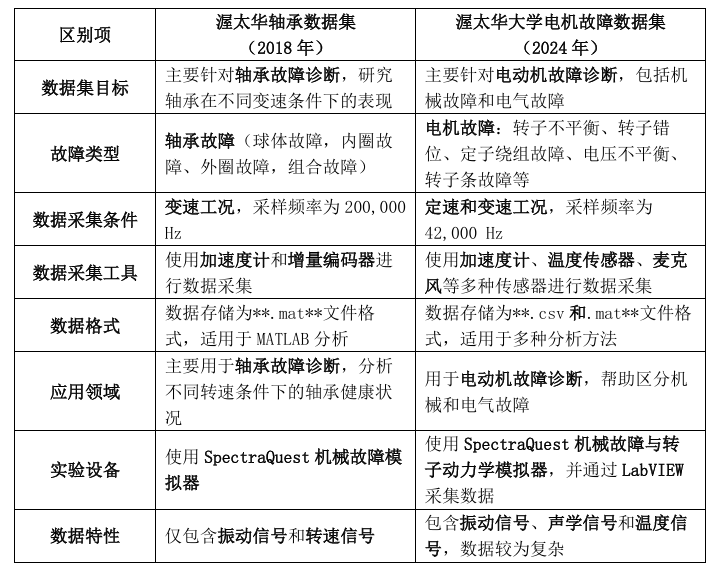

表3 不同数据集区别
