NTC、热电偶、红外、光纤，四大电池测温神器怎么选？

3月前浏览239

电池的温度变化，就像人的体温一样，稍有波动就可能引发‘高烧’或‘冻伤'。那么——我们该如何精准测量电池的体温？首先要选择一款合适的测量工具，就像为不同的战场挑选合适的兵器。这篇文章就是带大家深入了解四大主流测温技术（NTC热敏电阻、热电偶、红外热成像、分布式光纤）的“独门绝技”，并清晰地告诉大家，在不同应用场景下，谁才是最有效的“神兵利器"。

四大神器，各显神通

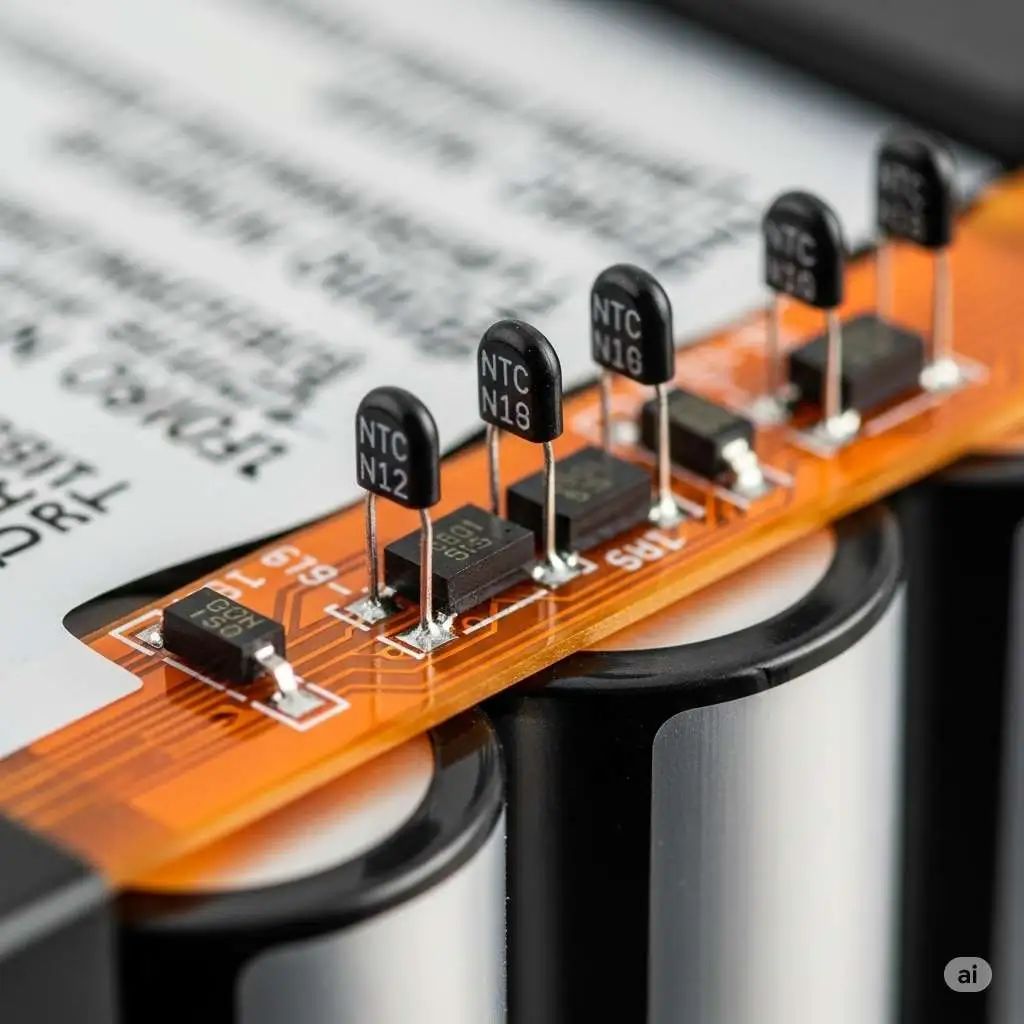

1）经济适用之王：NTC热敏电阻 (NTC Thermistor)

一句话点评：

大规模量产BMS的“统治者”，性价比的极致体现。

核心优势：

成本极低，尺寸微小，接口简单（简单的双线电阻）；
完美契合一个电池包内需要布置数十个甚至上百个监测点的需求；
其测量范围（通常-50℃至250℃）完全覆盖电池正常工作及一般故障区间^[1]；
在电池常用工作温度（如0℃至60℃）内灵敏度非常高，能为BMS的精细化热管理提供精确输入。

2）硬核生存战士：热电偶 (Thermocouple)

一句话点评：

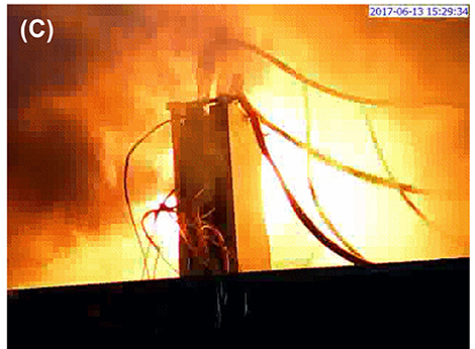

滥用测试等极端环境下的“不死鸟”，专为记录“灾难”瞬间而生。

核心优势：

拥有极宽的测量范围，可轻松应对热失控时飙升至1000℃以上的极端高温；
物理坚固性极佳，能在剧烈的测试中存活下来，记录下宝贵的失效过程数据；
响应速度快（毫秒至秒级），能够捕捉温度的剧烈变化趋势；
是建立电池安全模型和验证失效机理的基石。

3）效率之眼：红外热成像 (Infrared Thermography)

一句话点评：

产线质检与研发验证的“鹰眼”，追求速度与全局视野。

核心优势：

快与广：非接触式，响应速度极快（毫秒级），瞬间获得包含数万个测温点的完整二维表面温度图；
产线质检：能快速识别焊接不良、电极涂布不均或内部微短路等缺陷；

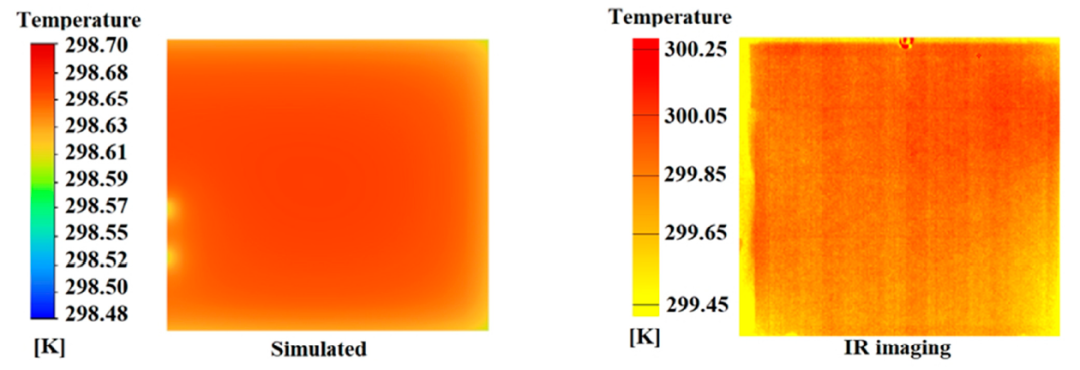

研发验证：二维温度分布图可直接与CFD热仿真结果匹配，是验证热模型的理想数据源。

4）未来探路者：分布式光纤传感 (DFOS)

一句话点评：

高保真研究的“终极标杆”，揭示被传统方法忽略的惊人真相。

核心优势：

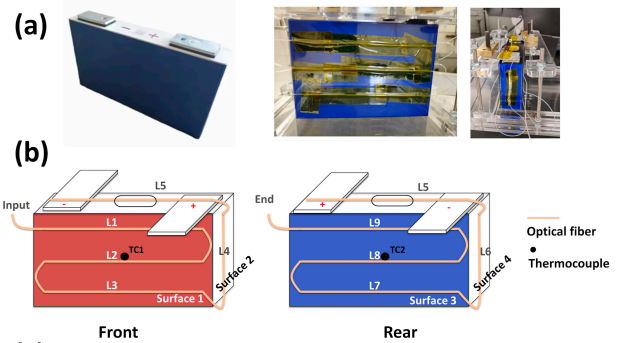

精与全：一根光纤变成数千个连续温度传感器，空间分辨率毫米级，支持360°全景测温；
抗干扰：纯光学原理，完全不受强电磁环境干扰；
准：可测金属极耳温度，红外难以胜任；
颠覆性发现：研究发现：电池主表面最高温度仅52.1℃时，负极极耳温度高达113.9℃。这一超过 60°C 的巨大温差，揭示了在电池内部存在着远比我们先前想象的更为极端的局部热事件。^[2]
当前定位：主要用于前沿研究和高价值建模验证，因系统昂贵。

一张图看懂所有

对比维度	NTC热敏电阻	热电偶	红外热成像	分布式光纤传感 (DFOS)
工作原理	电阻负温度系数	塞贝克效应	黑体辐射与发射率	瑞利散射光谱分析
典型精度	极高（±0.1℃至±1.0℃，在特定范围内）^[3]	中等（±1.5°C 或 ±2.5°C , 遵循IEC 60584标准）	中等（±1.0℃或读数的1%, 在受控的环境下）^[4]	高（典型系统 ±1 °C；高端 Raman/OFDR 平台 ±0.1 °C）^[5]
系统成本	极低	低	中高	极高（解调仪）
测量方式	单点测量	单点测量	表面区域测量	分布式线状测量
安装复杂度	低	中等	低（非接触）	高
核心应用	量产BMS	滥用/安全测试	产线QC/模型验证	前沿研发/高保真建模
最大优点	成本效益无敌	皮实、耐高温	快速、全局、非接触	高空间分辨率、抗干扰
最大挑战	仅单点，范围窄	精度相对较低	怕反光，依赖发射率	成本极高

写在最后

回到我们最初的问题：到底该怎么选？

答案其实已经非常清晰：没有最好的技术，只有最适合的应用场景。

如果你的目标是大规模、低成本的量产监控，NTC 是不二之选；
如果你要挑战电池的安全极限，探究热失控的奥秘，热电偶 是你的搭档；
如果你追求效率和全局视野，红外热成像 会是得力助手；
如果你致力于前沿研究、细节洞察，分布式光纤 将是你的终极利器。

💬 留一个互动话题：

在您的工作中，您用哪种工具最多？又踩过哪些有趣的“坑”呢？欢迎在评论区留言，分享您的经验和智慧！

参考资料：

1. https://www.ametherm.com/blog/thermistors/temperature-sensors-thermistors-vs-thermocouples

2. Batteries 2025, 11(1), 19

3. https://en.wi kipedia.org/wiki/Thermistor

4. Energies 2022, 15(16), 6000

5. https://www.bakerhughes.com/subsea/flexible-pipe-systems/flexible-pipes-integrity-management-systems/distributed-temperature-sensing-dts?utm_source=chatgpt.com
