工程中有哪些不同类型的孔?

3月前浏览394

镗孔、沉头孔、钻孔和许多其他孔 孔的类型 被用于工程中。如果您对它们的符号感到困惑,无法在工程图纸中识别它们,并且根本不知道工程中孔的不同类型是什么?那么本指南适合您!

我已经用我将与您分享的小直觉轻松地解释了图形和符号,这将帮助您识别标注 孔的符号、它们的用途以及它们之间的区别。

什么是工程孔?


工程中的孔是指物体上切出的圆形或开口。在 工程孔 可以钻孔、冲孔或使用送入固定切削工具的旋转零件进行制造。这里需要注意的是,孔特征完全取决于切削刀具的类型和形状。

孔反映了工具的直径、深度和几何形状。当孔钻到一定深度(小于物体的深度)时,称为盲孔;当孔从物体的两侧穿过时,称为通孔。

在我们深入研究常见的孔类型之前。我将从一个简单的孔开始,它将帮助您理解所有其他孔及其标注符号。

常见孔类型

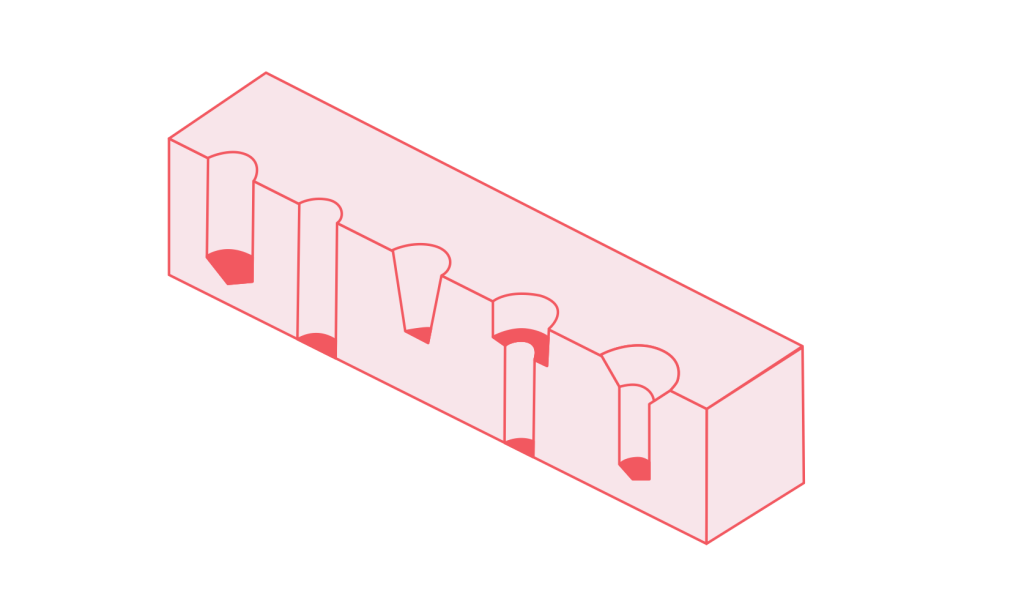

孔的类型

#1 简单洞

简单的孔是具有圆形横截面的物体上的切口。该孔具有恒定的直径。

简单孔标注符号

简单孔标注符号

可以使用“Ø”直径符号在图纸上读取简单的孔。

在技术图纸上,简单孔的标注符号是使用孔的符号、直径和深度来读取的。

穿过物体两侧的简单孔有 通孔 然而,没有完全通过的洞被称为 盲孔。

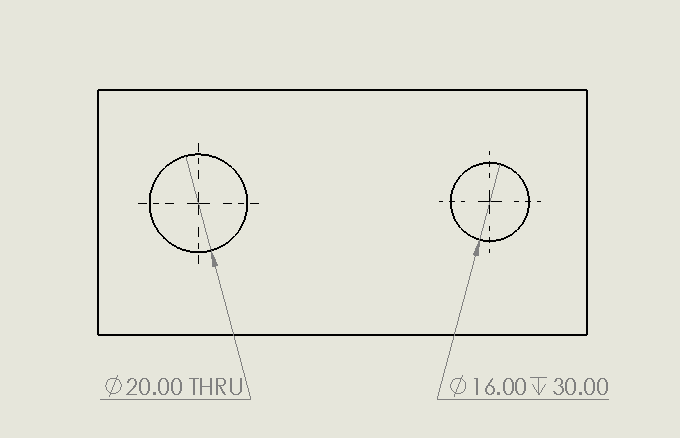

简单孔尺寸

在此图中,穿过物体的直径 20 毫米的孔由下式表示 Ø 20.00 通过 和另一个深度为 30.00 毫米的孔。

直径 16.00 mm 且深度小于块体厚度的表示为 Ø 16.00“深度符号”30.00.


对于该图纸,两个孔都是平孔,这意味着它们的端部不是锥形的或显示圆锥形末端,这在图纸上更常见。 (圆锥孔和平孔将在盲孔中讨论)

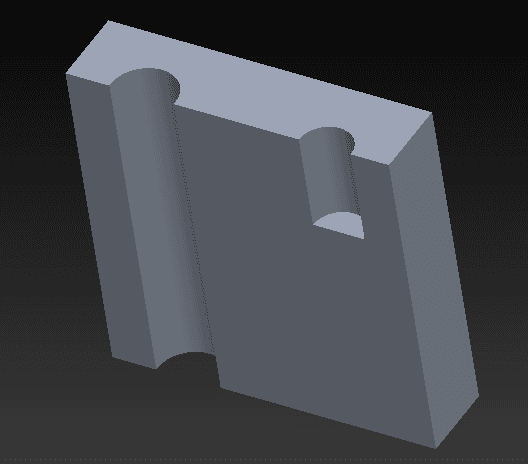

平孔

简单孔的应用

通常使用简单的孔进行紧固。这些孔非常适合固定临时塑料紧固件。除此之外,它们还可以固定螺栓和螺钉并充当装配点。

在某些组件中还使用简单的孔来提供空气或流体的通道。它们还用于对齐多部件组件。

#2 盲孔

盲孔是在材料上切出的任何不 穿过材料的孔。盲孔总是在材料内部钻或铣至一定深度。它们一端封闭,另一端有开口。

盲孔标注符号

盲孔

标注符号是其直径“Ø”和深度符号。这些符号具有标注中指定的相应测量值。

在技术图纸上,盲孔使用直径符号和深度符号表示。

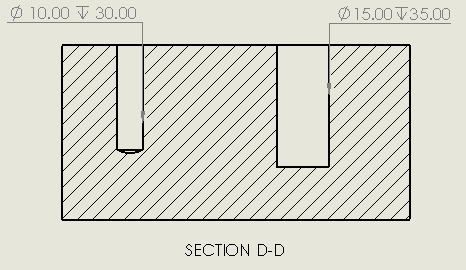

盲孔

在此图中显示了两个具有不同深度和直径的盲孔。

第一个盲孔具有弯曲的末端,这是销孔的典型特征。大多数打孔的加工方法通常会留下弯曲或圆锥形的端部。您更有可能看到第一种类型的孔。

盲孔的应用

  • 隐藏螺丝和紧固件

  • 用于后期攻丝和螺纹加工

  • 允许组装和安装

#3 通孔

通孔从物体的一侧延伸并穿过至另一侧。两端均开设有通孔。

通孔标注符号

通孔有一个带有直径符号“Ø”和“THRU”字样的孔标注

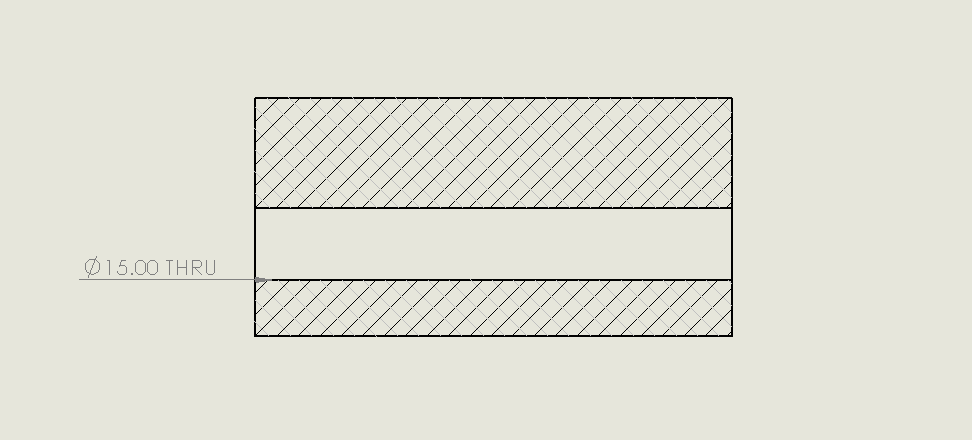

通孔

在工程图中,通孔用 Ø THRU 或 Ø Through 以及孔的直径来表示。

通孔的应用


  • 容纳外壳、外壳和组件中的任何电线通道
  • 让液体和空气通过
  • 维持物体内部的压力。


#4 中断孔

中断的孔是指被其他特征中断的任何孔。这可以是另一个孔或任何其他零件特征,例如挤压件。使用钻头或铣刀切割断续孔。所有孔都是同轴的,并按单一顺序在特征中钻孔。如果没有材料,工具会直接转到下一个特征。

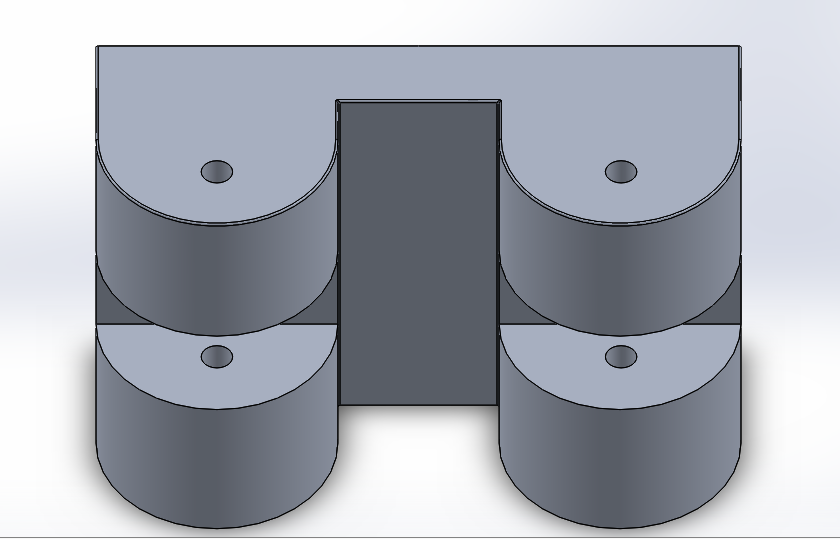

下图最清楚地描述了这一点。

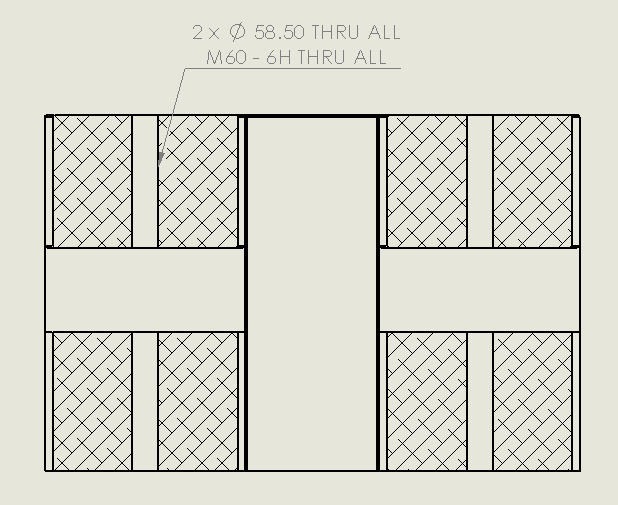

什么是间断孔

间断孔标注符号

对于间断孔没有特定的标注,根据钻孔的类型,可以使用其他孔的标准标注。

在工程图中,通孔用 Ø THRU 或 Ø Through 以及孔的直径来表示。

间断孔
  • 断续孔用于复杂零件,可加工螺栓或螺钉的螺纹。

#5 沉头孔

沉头孔标注符号

任何直径恒定的孔连接到其上方的另一个直径较大的孔称为埋头孔。上面较大的孔的目的是隐藏螺丝头。

沉头孔标注符号

在技术图纸中,沉头孔使用剖面图和相应的孔标注来显示。

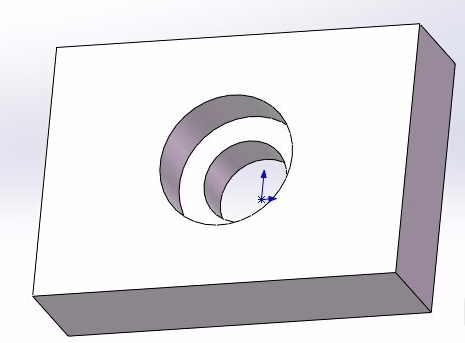

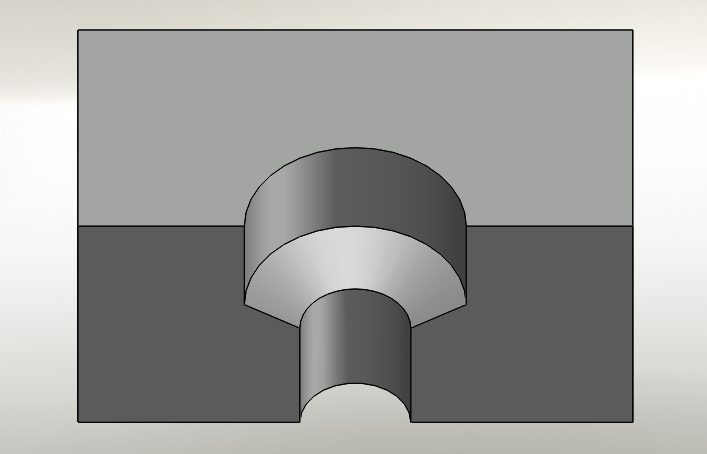

沉头孔

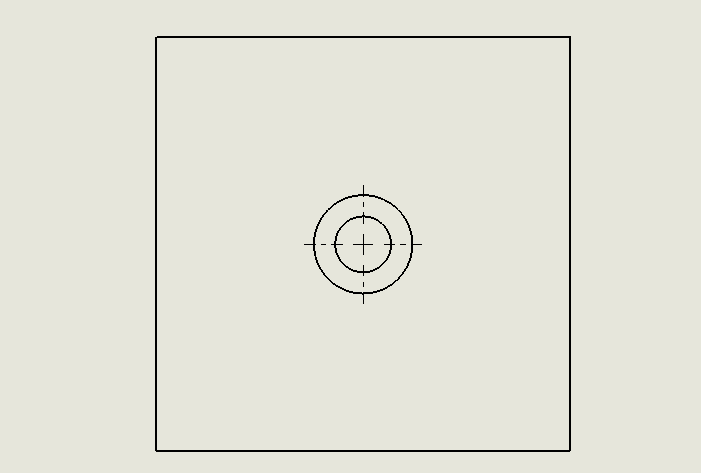

沉头孔的俯视图
沉头孔
带标注符号的沉头孔

上面的沉孔是盲孔,深度为 30.00 毫米,直径为 13.50 毫米。

第二行显示沉孔,沉孔符号为 ⌴,沉孔直径为 23.79 毫米,厚度或深度为 7.50 毫米。

首先钻沉孔,然后钻其余较小的孔。

沉头孔的应用

  • 作为螺丝的标准切口,随时可用

  • 用于内六角螺钉以节省空间,而不是六角头螺栓。

#6 埋头孔

任何直径恒定的孔连接到其上方的另一个直径较大的孔称为埋头孔。上面较大的孔的目的是隐藏螺丝头。

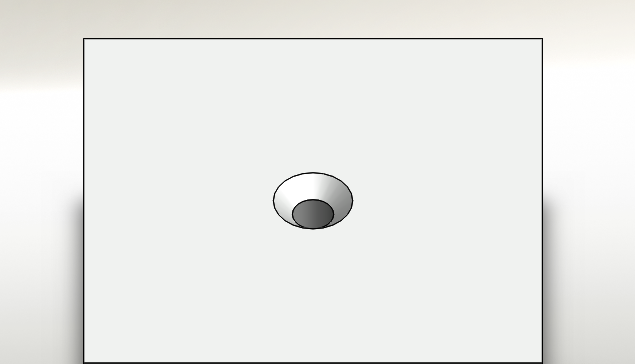

埋头孔的俯视图
埋头孔的顶视图

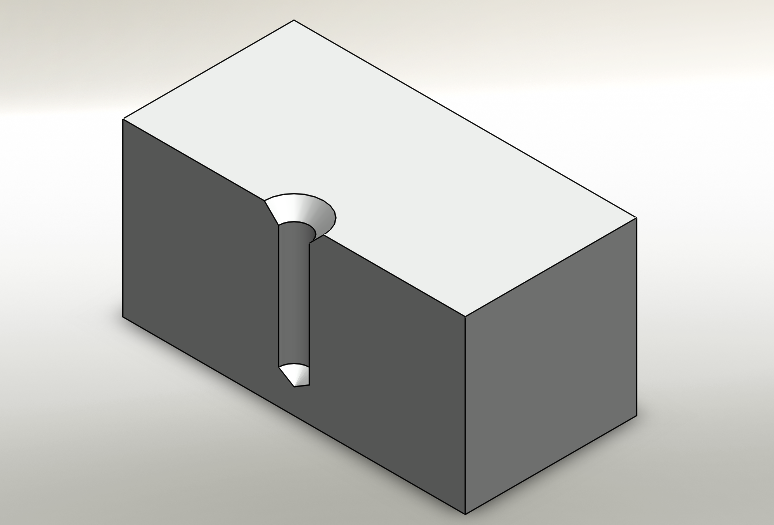

埋头孔

埋头孔标注符号

沉头孔具有标注符号 '“。

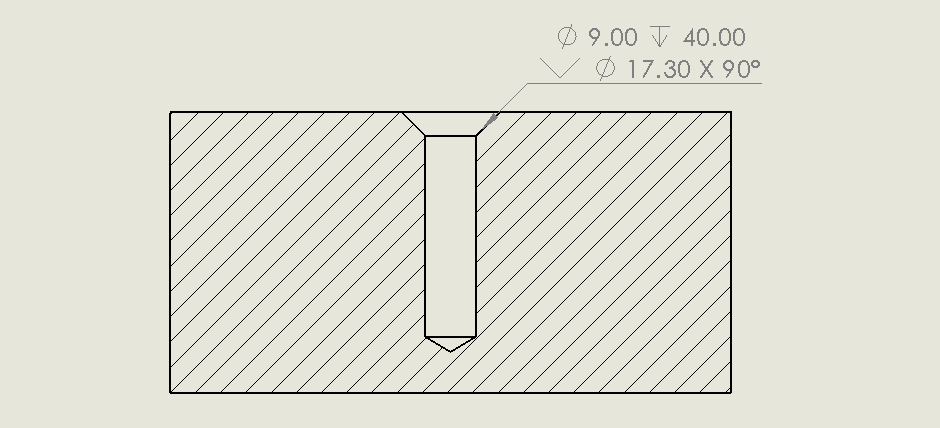

埋头孔

在技术图纸上,使用“⌵”标注读取沉头孔。17.30mm 是 M8 沉头孔的理论边缘。90° 是锥形孔两个边缘之间的角度。

埋头孔

埋头孔的应用

  • 埋头孔与埋头螺栓一起使用,以获得光滑平坦的表面。埋头孔加工是一个相当繁琐的过程,需要精密数控铣床。这些孔多种多样,可以用任何材料制成,包括玻璃纤维、木材和金属。

#7 沉孔

沉孔呈圆锥形,顶部有一个凹槽(另一个孔)。

沉孔

沉孔标注符号

沉孔与沉头孔具有相同的标注符号。不同之处在于,沉孔提到了深度。

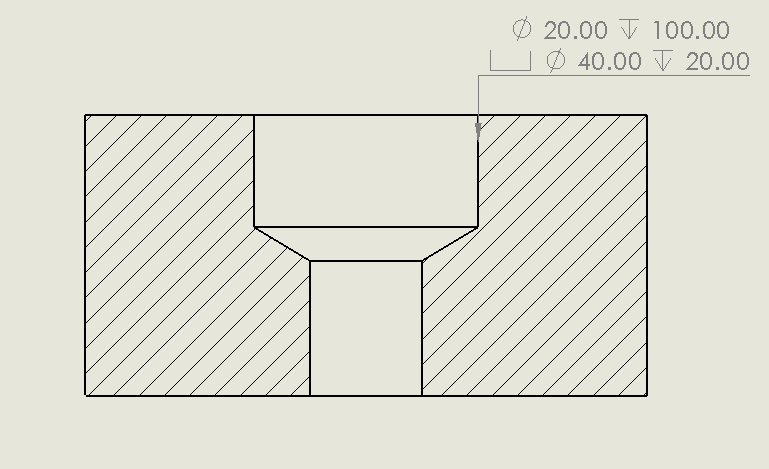

可以使用标注读取沉孔。第一行显示孔径和深度。

第二行显示了上述深度为 20 毫米的反钻直径。

沉孔图

沉孔的应用


  • 沉孔为螺栓和紧固件提供无缝表面。它还可以在紧固件和物体之间留出橡胶密封件的空间。


#8 锥形孔

锥孔的直径随着孔的进展而变化。锥形孔通常随着孔的深度而变窄

锥孔是使用修改后的钻头尖端角度制成的。许多数控铣床还能够加工锥孔。

锥孔标注符号

尽管锥孔切割的方法不同,但标注符号是一个有一条线穿过的三角形。

锥孔符号

锥孔的应用

  • 压配合组件。

  • 由于具有锥形孔,可用作刀柄

#9 螺纹间隙孔

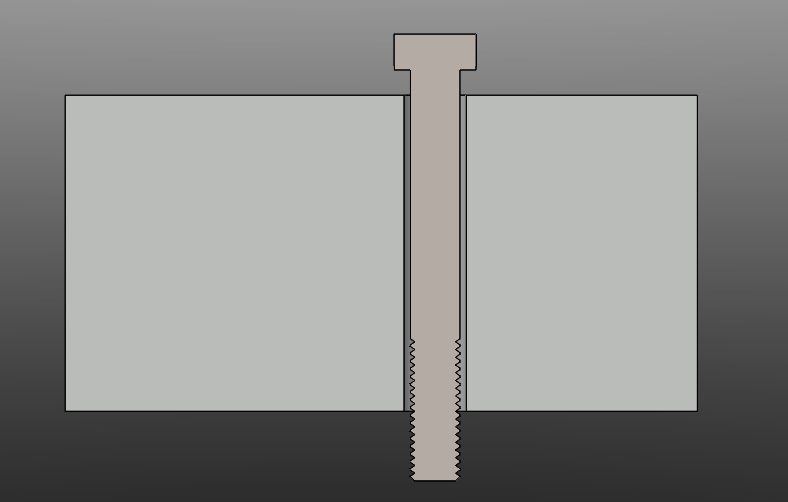

间隙孔

螺纹间隙孔允许螺栓或螺钉轻松穿过。螺纹间隙孔或间隙孔的直径比螺钉杆稍大。螺栓穿过而不与材料接触,通常用螺母卡在另一端并拧紧。

螺纹间隙孔不允许螺钉头通过,仅与标准螺纹孔的直径稍大不同。

间隙孔标注符号

间隙孔的标注符号只是直径符号和通孔。

间隙孔的应用

  • 螺栓的螺钉间隙

  • 在零件装配中,螺钉间隙孔可用于使用螺栓紧固两个零件。

#10 螺纹孔

螺纹孔具有沿孔深度延伸的螺纹。这些内螺纹在孔内切削,形成螺纹孔的过程称为攻丝。通过观察内部凹槽可以轻松识别这些螺纹孔。

螺纹孔标注符号

螺纹孔可以有不同的标注。螺纹孔通常根据市场上提供的标准螺栓和螺钉制成。因此,螺纹孔标注遵循给定的标准。螺纹孔最常用的标准是公制。这里,螺纹孔的信息的表示方式略有不同。

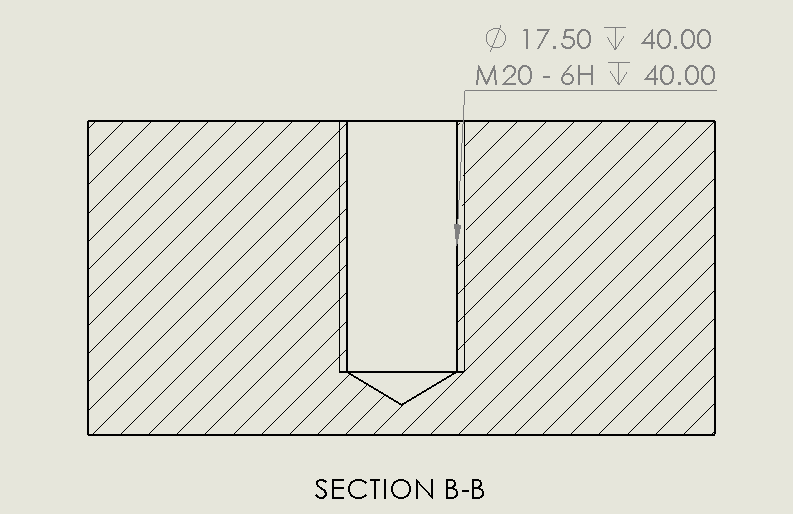

螺纹孔的绘制

在此图中,孔标注显示了孔和攻丝。螺纹孔采用公制标准制成。这由“M”表示,后跟直径、公差、深度符号和深度(以毫米为单位)。

有时,公制螺纹可以显示为M20 x 3。这里3是螺纹的螺距。螺距是连续螺纹之间的距离。

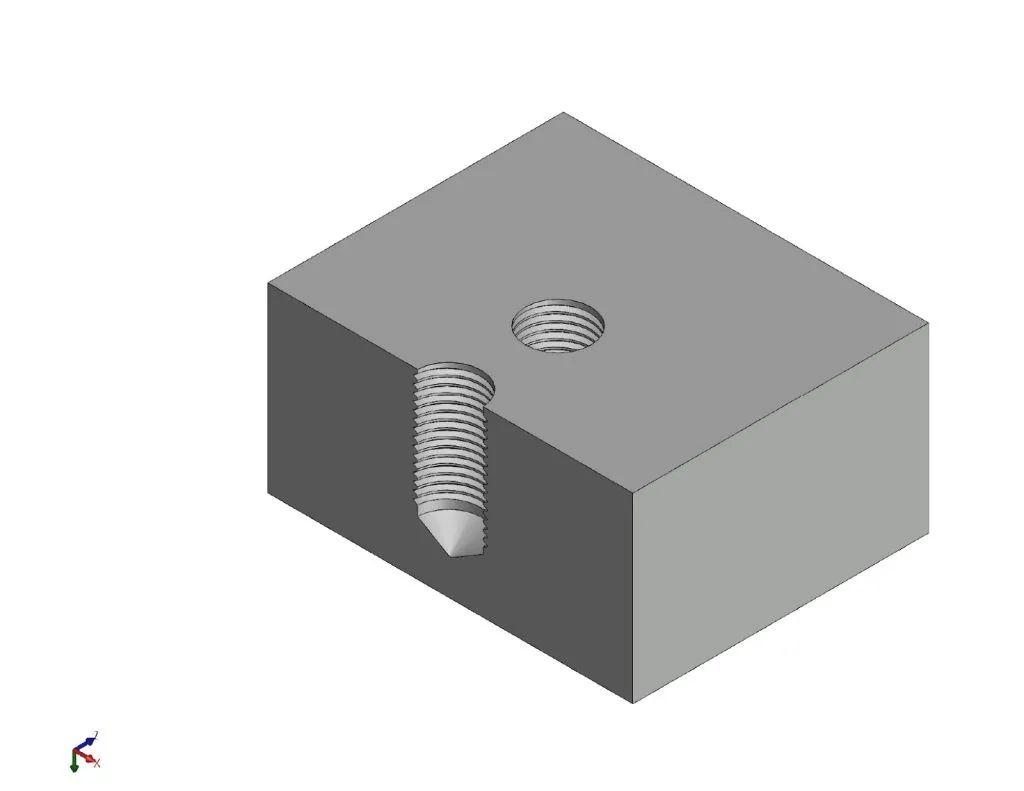

螺纹孔

螺纹孔的应用


  • 螺纹孔仅用作紧固部件。螺纹可以固定螺钉和螺栓,通常用于使用螺纹紧固件连接两个零件。


#11 螺纹孔

螺纹孔顾名思义是任何带有螺纹的孔。螺纹孔和螺纹孔经常互换使用。使用称为丝锥的螺纹工具在螺纹孔中切出螺纹。攻丝是在盲孔上加工螺纹的过程,螺纹深度可以从表面以下到穿过材料变化。

螺纹孔是一个更通用的术语,用于任何带有内螺纹的孔。螺纹可以使用板牙、丝锥和螺纹铣削循环来加工。

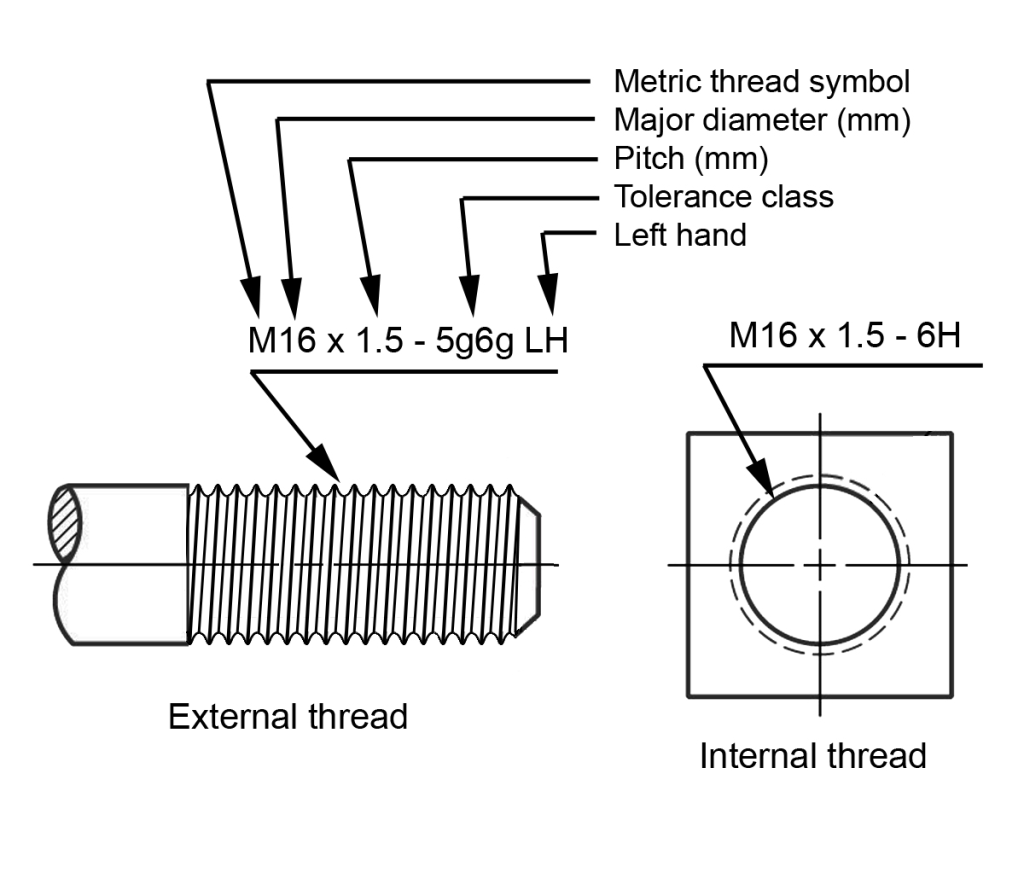

螺纹孔标注符号

螺纹孔标注符号

螺纹孔在工程图纸上使用公制标准进行标识。存在螺纹时通常用 M 表示。


当螺纹位于外部(例如螺杆)时,称为外螺纹。


螺纹孔的应用


  • 螺纹孔用于螺栓和螺纹组件。有许多类型的螺纹紧固件可以通过拧紧螺纹来固定螺纹部件。螺纹孔可重复使用,用于在某些时候需要拆卸的组件。


#12 锪孔

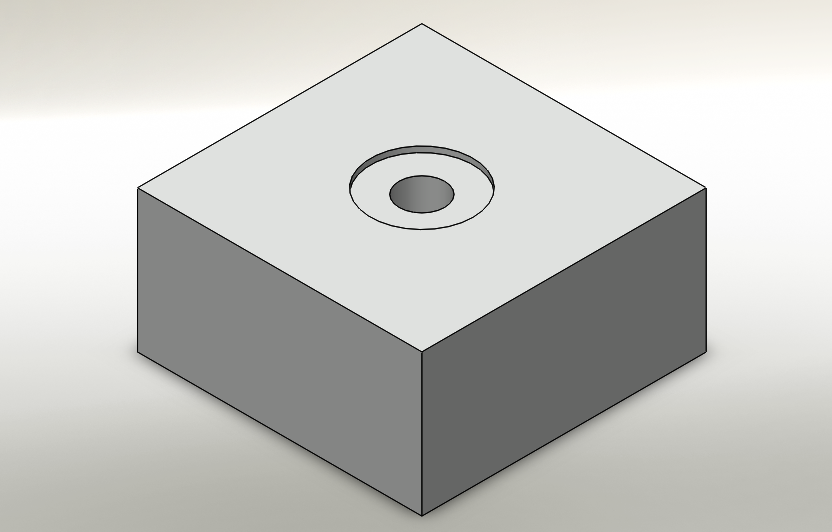

平面孔

锪孔在钻孔顶部有一个小埋头孔。这个较大的浅孔非常适合应力分布和固定垫圈。

锪孔标注符号

锪孔标注符号

请注意锪孔标注中的沉头孔符号。

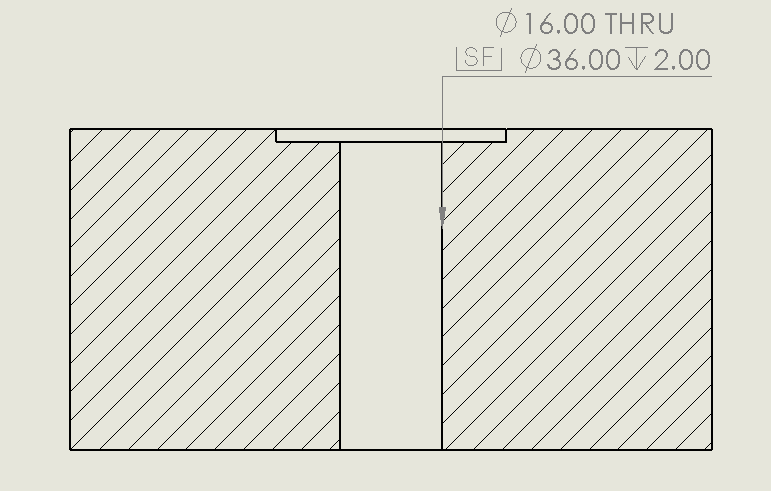

锪孔图

锪孔的应用

  • 锪孔提供平坦的表面

  • 它隐藏了铸造部件产生的任何突出物
