杆类扭转后为什么直径会变大

ErNan.Chen🍃

2月前浏览82

当杆类零件受到扭转（扭矩）作用时，其直径可能会略微变大，这种现象主要由 材料的泊松效应（Poisson's Effect） 和 剪切应变引起的几何变形共同导致。

1. 泊松效应（Poisson's Effect）

现象：
材料在轴向（长度方向）受拉或受压时，横向（径向）尺寸会反向变化。

拉伸：长度增加 → 直径减小（常见于普通拉伸试验）。
压缩：长度缩短 → 直径增大。

扭转时的特殊性：
扭转会在杆件表面产生 斜向拉伸和压缩应变（与轴线成45°方向），通过泊松效应间接导致径向膨胀

2. 扭转中的应变分析

(1) 剪切应变主导

扭转在杆件内部产生 剪切应力（ τ）和剪切应变（ γ），最大剪切应变位于表面。剪切应变会改变材料的局部形状，使表面微元从正方形变为菱形。

(2) 斜向应变分解

将剪切应变分解到45°方向时，会发现：一个对角线方向受拉（长度增加）, 通过泊松效应导致垂直方向（径向）收缩。另一个对角线方向受压（长度缩短）,通过泊松效应导致垂直方向（径向）扩张。

净效应：受压方向的泊松效应占主导，最终表现为 直径略微增大。

3. 理论公式推导

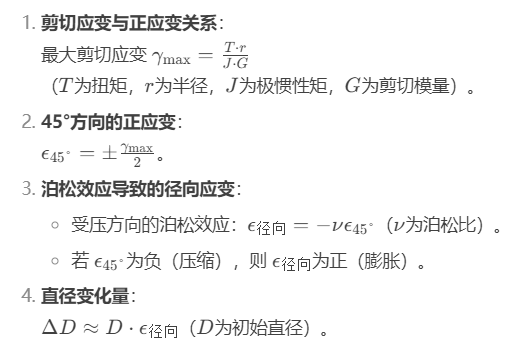

对于线弹性材料，扭转引起的直径变化可通过以下步骤估算：

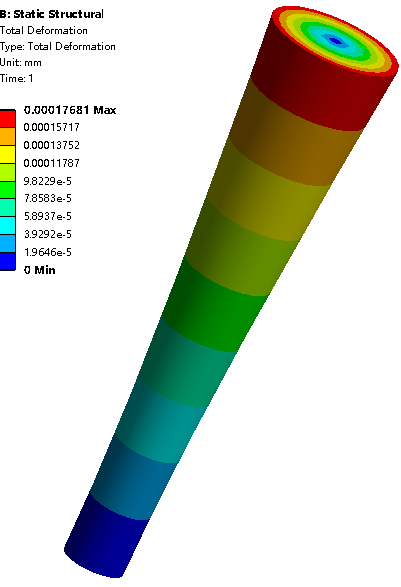

4. 有限元分析（如Workbench）中的表现

在仿真中，若观察到扭转后直径增大，需注意：

材料模型：必须包含泊松比（通常金属 0.3)。
大变形效应：若变形显著，需开启 Large Deflection 选项以考虑几何非线性。
网格精度：表面网格需足够密以捕捉剪切应变梯度。

5. 实际应用中的案例

橡胶棒扭转：因泊松比大（v=0.5），直径变化明显。
金属轴扭转：直径变化微小（可能仅微米级），但高精度场合需考虑。
塑性变形：若扭矩超过弹性极限，直径增大可能不可逆（如扭力扳手过载时）。

6. 如何验证？

理论计算：
用上述公式估算 DeltaD
，与仿真或实验结果对比。
实验测量：
使用应变片或光学测量仪检测表面径向应变。
仿真设置检查：

确认泊松比输入正确。
排除网格畸变或边界条件错误。

总结

杆件扭转后直径增大是 泊松效应与剪切应变耦合作用 的结果，本质是材料在斜向压缩应变下横向扩张的表现。在工程设计中，若需严格控制径向尺寸（如精密轴类），需通过提高刚度（增大 G）或限制扭矩来减小此效应。
