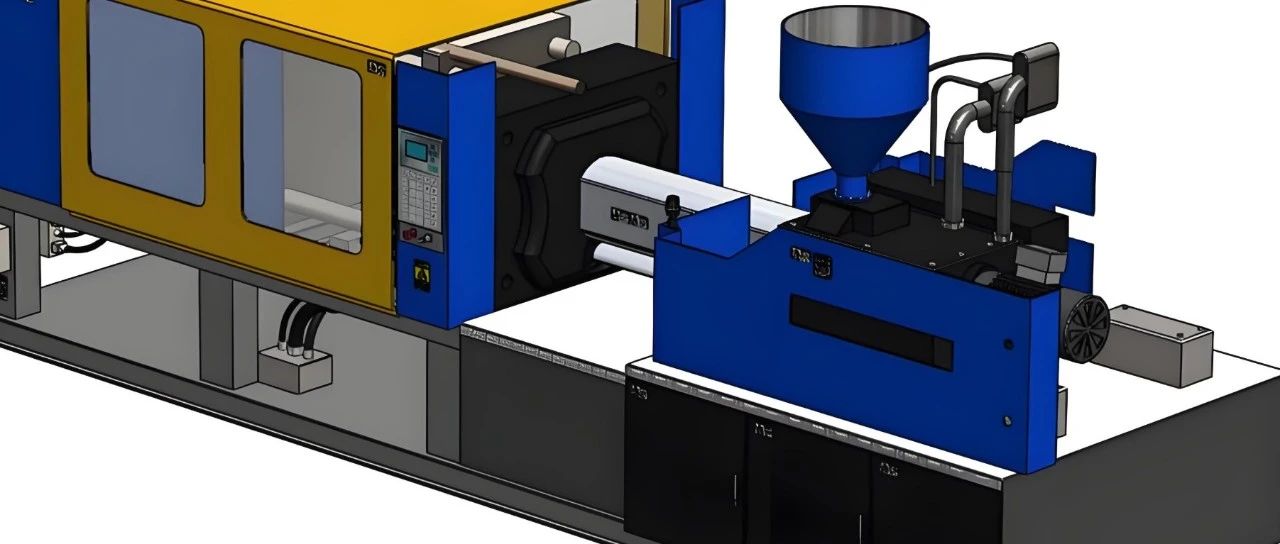

在注塑生产中，“压力”是个让人又爱又恨的参数：压力不够，制品缺料、缩痕；压力太大，模具飞边、制品内应力超标。但很多人只知道凭经验调参数，却不明白压力的本质和计算逻辑。今天，我们就把注塑材料压力的来龙去脉拆解开，从定义到公式，从影响因素到实战技巧，一篇文章帮你彻底搞懂！一、先分清：注塑压力≠型腔压力，别再混淆了！注塑过程中，材料所受的压力有明确的“传递路径”：注塑机施加的力→转化为注塑压力→推动熔体流动→克服阻力后形成型腔压力。这两个核心压力的区别，直接决定了计算逻辑：1.注塑压力（P₁）：熔体流动的“初始推力”定义：注塑机的螺杆或柱塞对料筒内熔融塑料施加的压力（单位：MPa），是整个压力传递的起点。直观理解：就像用注射器推药水，手施加的力转化为注射器内的压力，推动药水流出——这里的“注塑压力”就相当于注射器内的压力。关键特性：由注塑机的液压系统提供，数值可在设备操作面板上直接读取；必须克服熔体从“料筒→喷嘴→主流道→分流道→浇口→型腔”的全部阻力，所以是整个压力链条中最大的数值；范围：常规注塑机的注塑压力在40-200MPa，特种机型可达到300MPa以上（用于超精密或高粘度材料）。不同阶段的变化：在注射初期，为了克服静态阻力，注塑压力会快速上升；填充阶段，压力相对稳定以保证熔体持续流动；保压阶段，压力会根据制品需求进行调整，通常略低于填充阶段的压力。2.型腔压力（P₂）：决定制品质量的“终端压力”定义：熔体充满模具型腔后，在型腔内形成的压力（单位：MPa），是直接作用于制品的压力。直观理解：相当于药水进入血管后的压力，虽然比注射器内的压力小，但直接影响“输送效果”（即制品的致密性）。关键特性：是计算锁模力的核心参数（锁模力必须大于型腔压力产生的胀型力，否则模具会被撑开）；数值小于注塑压力（因流动过程中存在压力损失），通常为注塑压力的30%-70%；与制品质量直接挂钩：压力不足会导致制品密度低、缩痕；压力过高会导致制品内应力大、易开裂。分布不均性：在型腔内，不同位置的压力存在差异，一般浇口附近压力较高，远离浇口的位置压力较低，这种压力梯度会影响制品的收缩均匀性。二、压力计算：从公式到案例，一步步算明白掌握压力计算，不需要复杂的流体力学知识，记住核心公式和经验系数即可。1.型腔压力（P₂）：怎么算？看材料、看模具！型腔压力是后续计算锁模力的基础，其数值可通过“经验范围+公式微调”确定：（1）按材料流动性定基础范围不同材料的熔体粘度差异极大，所需型腔压力天差地别：低粘度材料（流动性极好）：PE（聚乙烯）、PP（聚丙烯）、PS（聚苯乙烯）型腔压力：10-30MPa（例如：注塑矿泉水瓶坯，PP材料的型腔压力约15-20MPa）。补充说明：对于PE，由于其分子结构简单，分子量分布较宽，在熔融状态下流动性非常好，即使在较低的型腔压力下也能很好地填充型腔，适合制作一些形状简单、壁厚较均匀的制品。中粘度材料（流动性中等）：ABS、PVC（软质）、PA6（尼龙6）型腔压力：30-50MPa（例如：注塑ABS玩具外壳，型腔压力通常取35-45MPa）。补充说明：ABS是一种共聚物，其流动性受组成比例影响较大，在注塑过程中，需要适中的型腔压力来保证制品的尺寸精度和表面质量，尤其对于带有复杂花纹的玩具外壳，足够的压力能让熔体更好地复制模具型腔的细节。高粘度材料（流动性差）：PC（聚碳酸酯）、POM（聚甲醛）、PMMA（有机玻璃）型腔压力：50-80MPa（例如：注塑PC眼镜片，型腔压力需60-70MPa才能保证透明度）。补充说明：PC具有较高的熔体粘度，且对温度较为敏感，在注塑时需要较高的型腔压力来克服其流动阻力，同时，足够的压力能减少PC制品内部的气泡和银纹，保证其透明度和力学性能。特种材料：LCP（液晶聚合物）、PEEK（聚醚醚酮）等高温工程塑料，型腔压力可达80-120MPa。补充说明：这些特种材料通常具有优异的耐高温、耐化学腐蚀等性能，但熔体粘度极高，需要极高的型腔压力才能使其充满型腔，且成型过程中对工艺参数的控制要求非常严格。（2）用公式微调：考虑模具阻力的影响模具的流道长度、浇口大小、型腔复杂度会直接导致压力损失，需用系数调整：型腔压力（P₂）≈注塑压力（P₁）×压力传递系数（K）其中K为0.3-0.7，具体取值：流道短、浇口大（如直接浇口）：K=0.6-0.7（压力损失小）；流道长、浇口小（如点浇口）：K=0.3-0.5（压力损失大）；复杂型腔（多曲面、深筋位）：K取下限（需更高注塑压力补偿）。案例：某ABS制品用点浇口模具（K=0.4），若实测注塑压力为100MPa，则型腔压力≈100×0.4=40MPa（符合ABS的30-50MPa范围，合理）。进一步分析：该点浇口模具的浇口直径较小，熔体通过浇口时的剪切作用较强，压力损失较大，所以K值取0.4。如果该制品的型腔存在较深的筋位，那么实际的K值可能还需要进一步降低，以保证型腔压力能满足制品成型要求。2.注塑压力（P₁）：根据阻力反推，别让熔体“卡在路上”注塑压力需要克服所有流动阻力，计算公式源于“压力=力÷面积”的物理原理：P1=AF参数说明：F：注塑机螺杆（或柱塞）的推力（单位：N），可从设备手册获取（例如：某100吨注塑机的螺杆推力为500000N）；A：螺杆的有效截面积（单位：m²），计算公式为A=π×(d/2)2（d为螺杆直径，单位：m）。实战案例：已知某注塑机螺杆直径为50mm（即0.05m），螺杆推力为600000N，求注塑压力？计算步骤：①螺杆截面积A=3.14×(0.05/2)2=3.14×0.000625=0.0019625m2；②注塑压力P1=600000N÷0.0019625m2≈305732484Pa≈306MPa。结论：该注塑机的理论最大注塑压力约306MPa，可用于加工高粘度材料（如PC、POM）。扩展分析：在实际生产中，注塑机的实际注塑压力会受到液压系统效率、螺杆与料筒之间的间隙等因素影响，实际能达到的压力可能会比理论计算值略低。对于高粘度材料的加工，除了足够的注塑压力，还需要配合适当的料筒温度和螺杆转速，以保证材料充分熔融和均匀塑化3.锁模力与型腔压力的“必然联系”：别让模具被“撑爆”锁模力的计算本质上是“对抗型腔压力产生的胀型力”，公式为：锁模力（kN）=制品投影面积（cm²）×型腔压力（MPa）×安全系数（1.1−1.2）为什么乘安全系数？因为实际生产中，熔体压力可能因设备波动、材料批次差异出现峰值，预留10%-20%的冗余可避免模具飞边。案例：某PP制品的投影面积为1500cm²，型腔压力取25MPa，安全系数1.1，求所需锁模力？计算：锁模力=1500×25×1.1=1500×27.5=41250kN（1kN≈0.1吨，即约4125吨）。选型建议：实际选择锁模力需≥4125吨的注塑机（通常选4500吨，留足余量）。补充说明：在选型时，除了考虑制品的投影面积和型腔压力，还需要考虑模具的结构，如是否有多个型腔、流道的分布等。对于多型腔模具，锁模力的计算需要将所有型腔的投影面积总和代入公式，以确保注塑机能够提供足够的锁模力来保证所有型腔的正常成型。三、影响压力的5大关键因素，调参数前必看！压力不是一成不变的，它会随材料、模具、工艺的变化而波动。掌握这些影响因素，才能精准控制压力：1.材料特性：粘度越高，压力越大熔体粘度（流动性）是核心：粘度高（如PC）的材料，分子间摩擦力大，需要更高压力才能推动流动；温度敏感性：多数材料（如ABS）温度升高，粘度降低，所需压力减小（例如：ABS熔体温度从220℃升至240℃，注塑压力可降低10%-15%）；剪切敏感性：某些材料（如PE）受剪切力（螺杆转速）影响大，转速提高，粘度下降，压力可适当降低。分子量及分布：同一类材料，分子量越大，熔体粘度越高，所需压力越大；分子量分布越宽，其熔体粘度对剪切速率的敏感性越强，在较高的剪切速率下（如高螺杆转速），粘度下降更明显，所需压力降低更多。2.模具结构：流道越复杂，压力损失越大流道长度：流道越长，熔体与流道壁的摩擦面积越大，压力损失越多（每增加100mm流道，压力可能损失5-10MPa）；浇口尺寸：浇口是流道中最窄的部分，尺寸越小，剪切阻力越大（例如：点浇口比侧浇口的压力损失高30%以上）；型腔复杂度：深腔、薄壁、多筋位的型腔会增加流动阻力，需更高压力（如手机外壳的薄壁区域，压力比厚壁区域高20%-30%）。流道截面形状：圆形截面的流道比方形或矩形截面的流道压力损失小，因为圆形截面的流道壁对熔体的阻力分布更均匀，有利于熔体的流动。在设计模具流道时，应尽量采用圆形截面，并合理确定其直径。3.制品厚度：薄壁制品更“吃压力”厚壁制品（≥3mm）：熔体流动路径短，冷却慢，所需压力低（如PP水桶，型腔压力15-20MPa即可）；薄壁制品（≤1mm）：熔体需在短时间内充满型腔，且冷却快，需更高压力（如手机电池壳，ABS材料型腔压力需50-60MPa）。壁厚均匀性：制品壁厚不均匀时，熔体在流动过程中会出现压力分布不均的情况，厚壁部分压力相对较低，薄壁部分压力相对较高。在注塑过程中，需要通过调整工艺参数来平衡这种压力差异，以避免制品出现缩痕、变形等缺陷。4.注塑机参数：设备“给力”才能压力稳定螺杆压缩比：压缩比大的螺杆（如3:1）能更好地塑化材料，减少压力波动；液压系统响应速度：老旧设备液压系统泄漏，会导致压力传递滞后，需更高设定压力才能达到目标型腔压力。螺杆转速：螺杆转速直接影响熔体的剪切速率，转速过高会导致熔体温度升高过快，可能引起材料降解；转速过低则会导致塑化不良，影响熔体的流动性和压力稳定性。注射速率：注射速率越快，熔体在流道和型腔中的流动速度越快，剪切力越大，压力损失也会相应增加，但同时也能减少熔体在型腔中的冷却时间，有利于填充薄壁制品。5.工艺参数：温度、速度与压力“联动”熔体温度：温度低，熔体粘度高，需提高压力；但温度过高可能导致材料降解；注射速度：速度快，熔体剪切力大，粘度降低，压力可适当降低；但速度过快可能导致熔体破裂（制品表面出现波纹）。保压压力和保压时间：保压压力通常低于注射压力，其作用是补充熔体在冷却过程中的收缩，保压压力不足会导致制品缩痕，保压压力过高则会增加制品内应力；保压时间过短，补充不足，制品易出现缩痕；保压时间过长，会降低生产效率。模具温度：模具温度过低，熔体冷却过快，流动阻力增大，所需压力增加；模具温度过高，冷却时间延长，生产效率降低，且可能导致制品脱模困难。不同材料对模具温度的要求不同，如PC需要较高的模具温度（80-120℃），而PE则可以在较低的模具温度（30-50℃）下成型。四、实战技巧：压力异常？按这个思路排查！生产中遇到压力问题，不用盲目试错，按以下步骤分析：问题现象可能原因解决办法注塑压力正常，但型腔压力偏低流道堵塞、浇口过小、流道表面粗糙导致摩擦阻力大、模具排气不良，气体阻碍熔体流动清理流道，扩大浇口尺寸、抛光流道表面以减小摩擦、改善模具排气系统，如增加排气槽型腔压力过高，制品飞边锁模力不足、模具间隙大、型腔压力设定过高、材料流动性突然变好提高锁模力，修模减小间隙、降低型腔压力设定、检查材料是否混入低粘度杂质或调整材料配方压力波动大，制品重量不稳定材料含水率高、螺杆磨损、液压系统压力不稳定、进料口堵塞或进料不均匀烘干材料，更换螺杆、检修液压系统，更换磨损的液压元件、清理进料口，保证进料顺畅压力达标但制品缺料注射速度慢、熔体温度低、型腔排气不良、浇口位置不当导致熔体流动路径过长提高注射速度，升高料筒温度、改善模具排气、优化浇口位置，缩短熔体流动路径总结：压力计算的“底层逻辑”注塑材料的压力计算，本质是“平衡推力与阻力”：先根据材料和制品确定型腔压力范围（这是目标）；结合模具结构算出压力传递系数，反推所需注塑压力；用型腔压力和投影面积计算锁模力，确保设备“hold住”；最后通过工艺参数（温度、速度）微调，让压力稳定在合理区间。记住：压力不是越大越好，而是“刚好满足需求”最合理——既能保证制品质量，又能延长模具和设备寿命。来源：气瓶设计的小工程师
