Workbench齿轮传动摩擦生热仿真

2月前浏览245

开始学习ANSYS Workbench了,在一些企业里，一般的结构仿真用到Workbench还是很多的。

这不是在B站冲浪的时候，看到了齿轮传动结构场温度场耦合仿真的例子，就一时兴起学了下。

还是比较简单的，简单的记录一下设置过程。

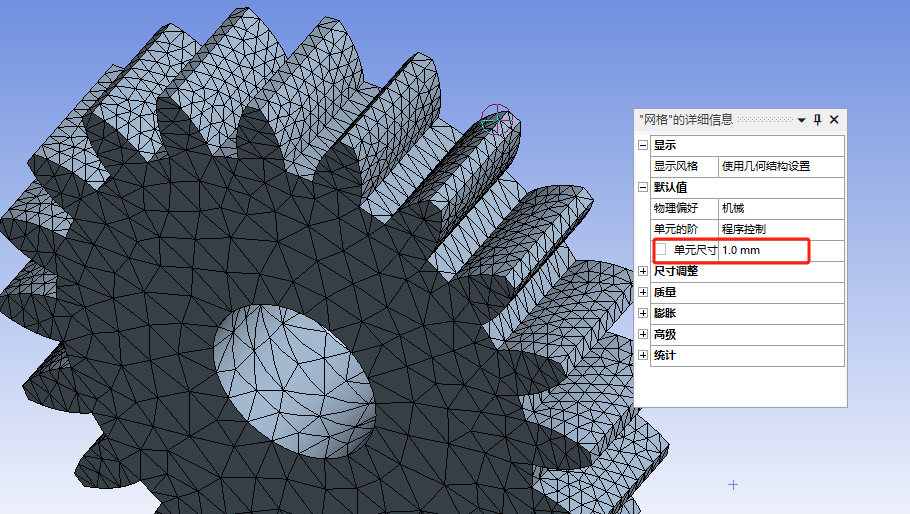

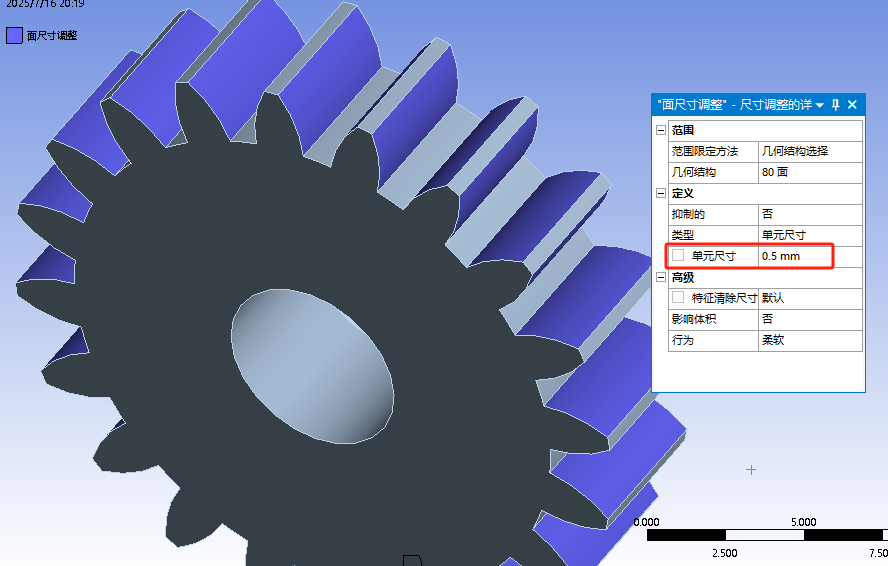

材料就用默认的低碳钢，齿轮的网格随便画了下，用的是软件自动生成的四面体单元。齿面网格需要画细一点，用了0.5mm,

其他网格采用1mm。网格划分结果如下图：

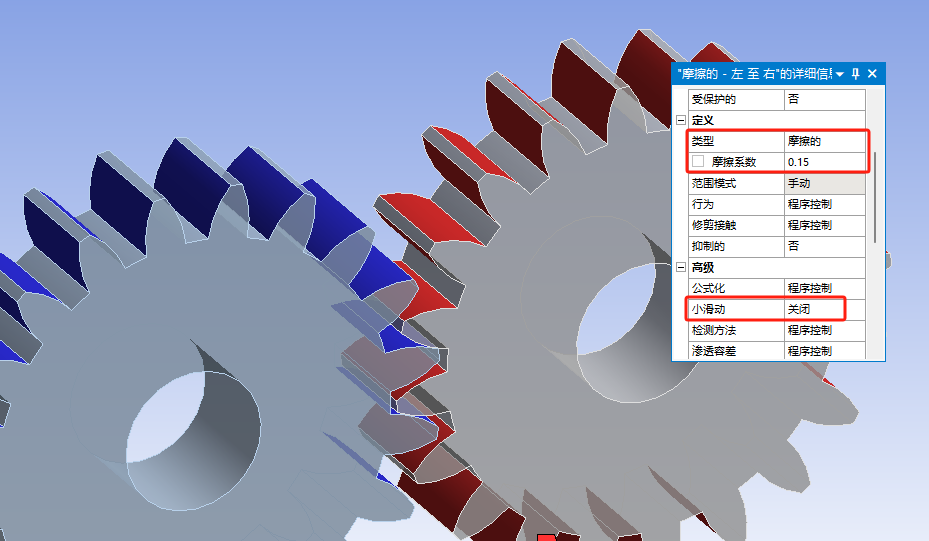

采用摩擦的接触，摩擦系数给个0.15，小滑动关闭。

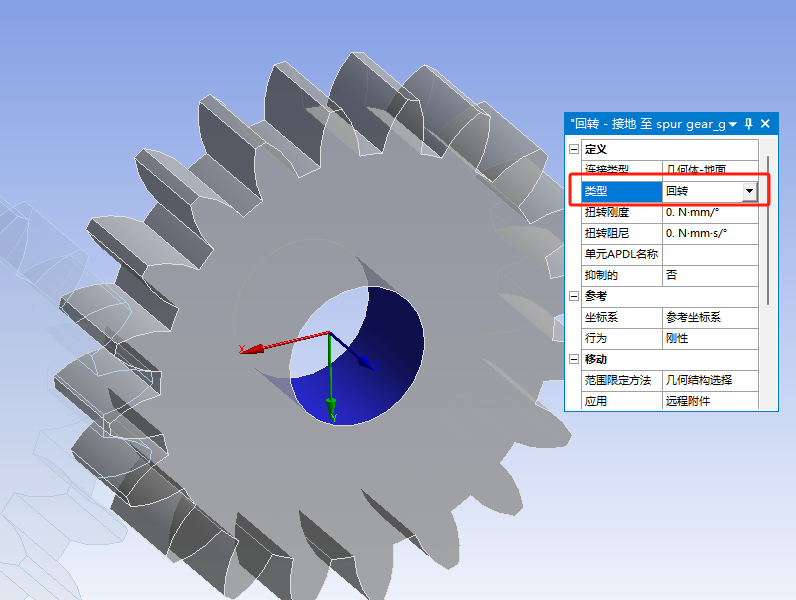

齿轮中心部分的面都定义对地的旋转副，连接副我们也定义好了。

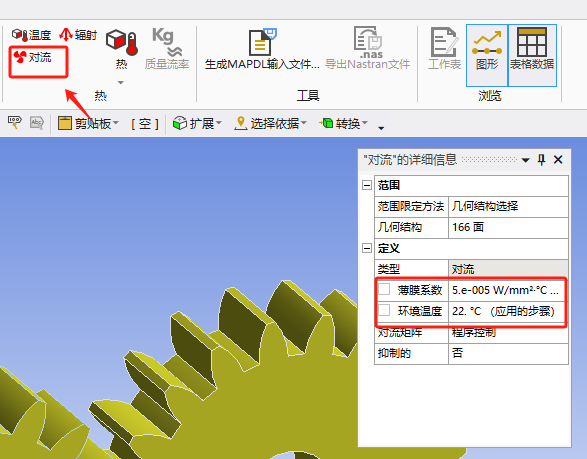

设置热对流，给一个环境温度和薄膜系数。

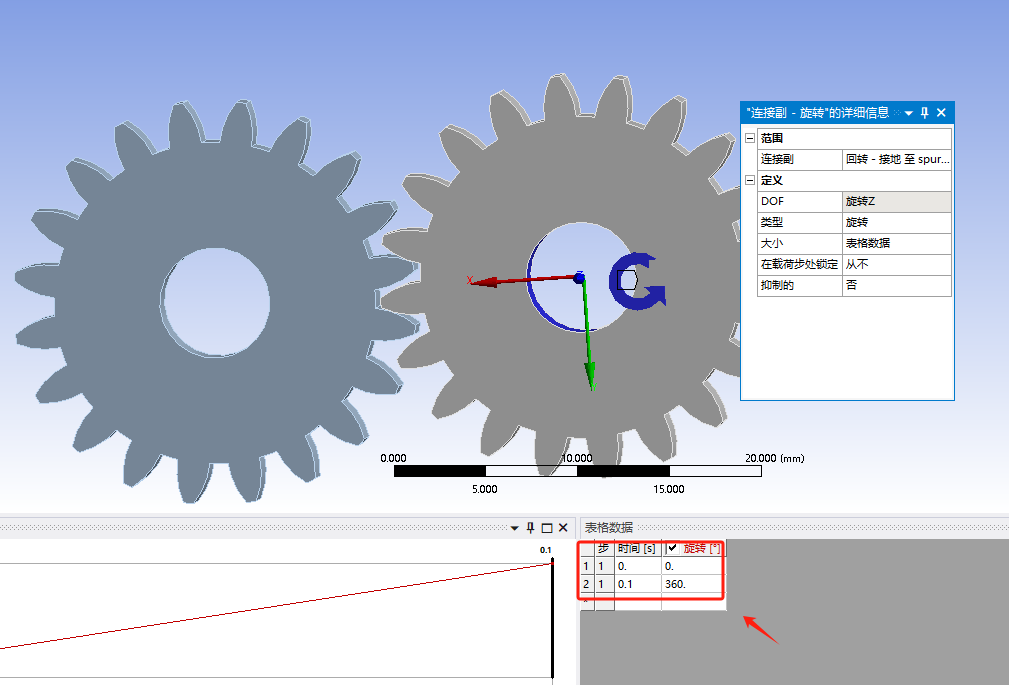

主动轮0.1s转一圈360°

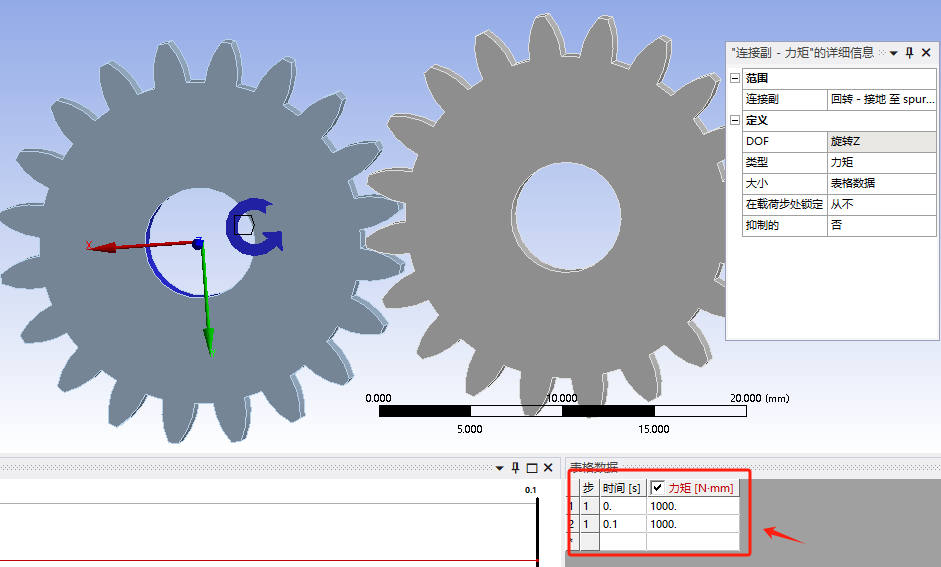

另一个齿轮给一个恒定的力矩，1000N

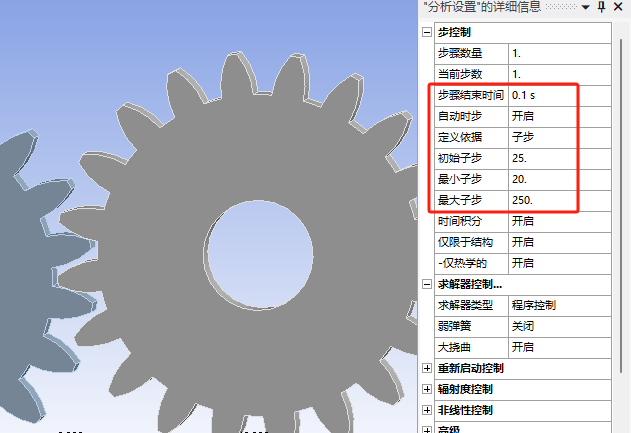

求解设置如下：

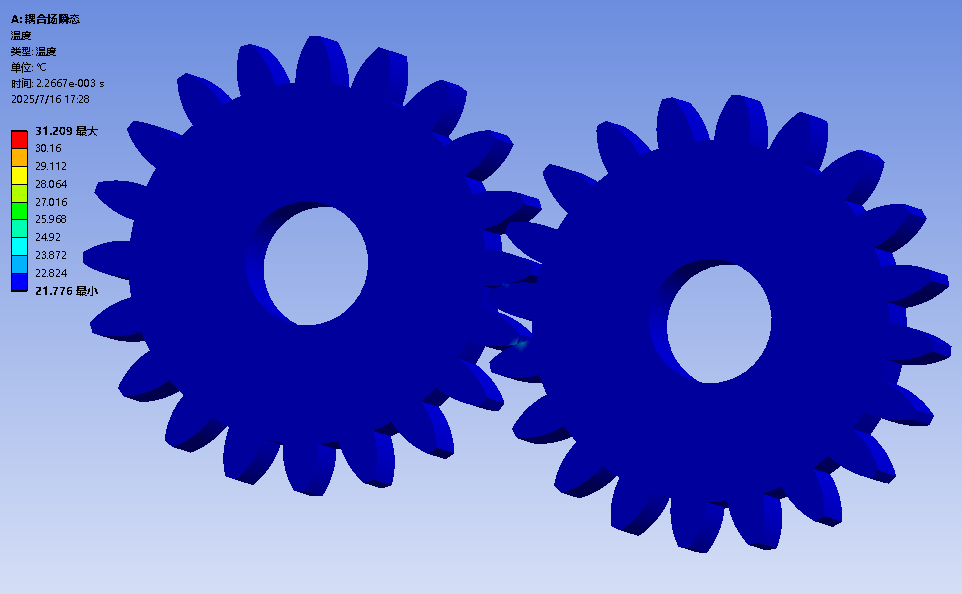

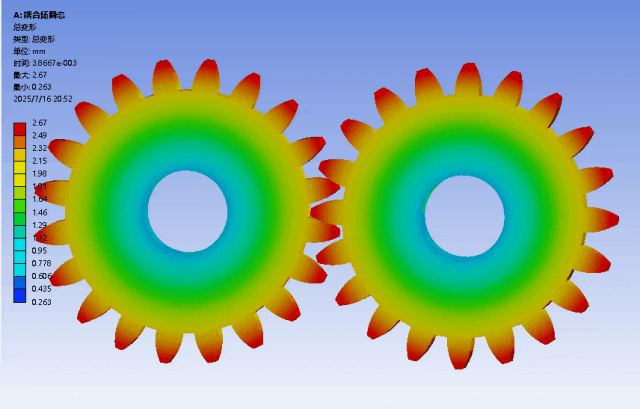

最后来看下动图：

感谢观看，本文完！
