四大建模软件不香了？我选择COMSOL自带建模的底层逻辑
导读，上一篇文章选择比努力更重要！ANSYS与COMSOL功能大比拼-到底哪个好？我从软件定位、功能特性、易用性、计算效率及行业应用等维度，系统对比ANSYS 与 COMSOL 的优劣，帮助用户根据自身需求选择更合适的工具，评论区引起读者的激烈讨论。
很多CAE仿真工程师很疑问为什么学会了四大专业建模软件（SW、UG、Creo、Catil）还要去学习仿真软件自带的建模功能，明明其建模能力要比四大建模功能要差，为什么还要去使用它，这不是浪费时间吗？不错，如果单独比拼建模能力，CAE软件自带的几何建模功能肯定无法和四大专业建模软件相比，但是有些功能是外部专业建模软件无法取代的，本文以COMSOL软件为例，聊聊其自带建模功能的优点。
一、为什么要学COMSOL自建模技术
在多物理场仿真领域，COMSOL Multiphysics作为一款集建模、网格划分、求解及后处理于一体的软件平台（见下图1界面），其几何建模功能不仅是仿真流程的起点，更是实现“物理场耦合”这一核心价值的关键环节。下面将从COMSOL几何建模的必要性出发，结合其与专业三维建模软件（如SolidWorks、AutoCAD、CATIA等）的差异，探讨学习COMSOL自带几何建模功能的必要性。

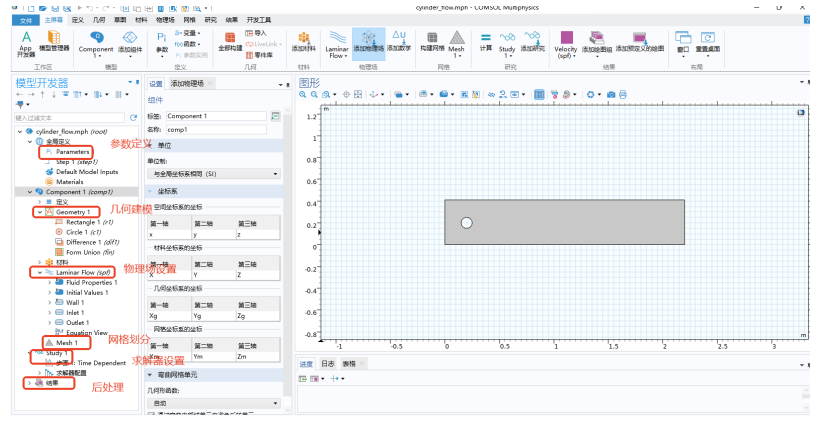

图1 COMSOL界面
1、直接服务于物理问题，参数化驱动设计
COMSOL的几何建模以“物理可计算”为核心目标。其几何对象（如实体、曲面、边界）可直接关联仿真所需的物理参数（如材料属性、边界条件、源项分布），参数化与优化设计的高效支持。例如，在模拟如下圆柱绕流案例时，可直接在几何模型中定义流体通道的尺寸H和W及圆柱的半径R，并通过参数化扫描快速分析各个尺寸对流体运动状态的影响。这种“几何-物理”一体化的设计模式，避免了传统建模中“先建几何再手动关联参数”的割裂问题，显著提升了仿真效率。其设计-仿真-优化”的闭环流程，在专业三维建模软件中通常需要借助外部脚本或插件才能实现，而COMSOL则将其内化为原生功能。

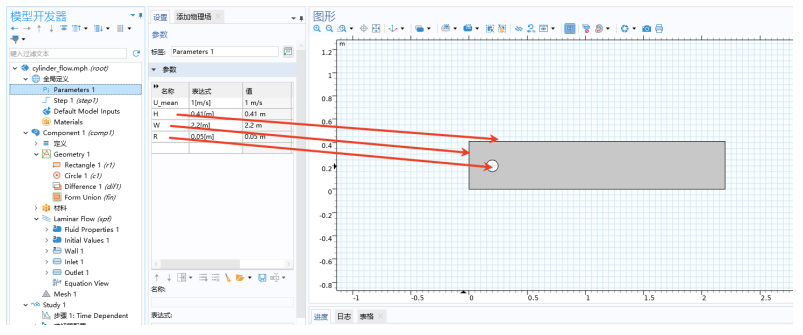

图2 圆柱绕流图
2、支持精确的几何表征
多物理场问题往往涉及复杂的几何结构（如微纳器件中的纳米级沟道、生物组织中的不规则边界、复合材料的多层界面）。COMSOL提供多种几何建模工具（如布尔运算、扫掠、放样、参数化曲线），可精确构建这些结构。但是如果是从其他三维软件导入（尤其是转换为中间格式如step、igs等），很多尺寸较小的模型导入后无论控制多大的容差均会丢失，如下图3和4，在Solidworks上画一个简单的圆柱上面加一层0.0001mm的薄片及直径为0.002mm的圆柱体，导入至COMSOl中（容差控制在1e-5）见图5：

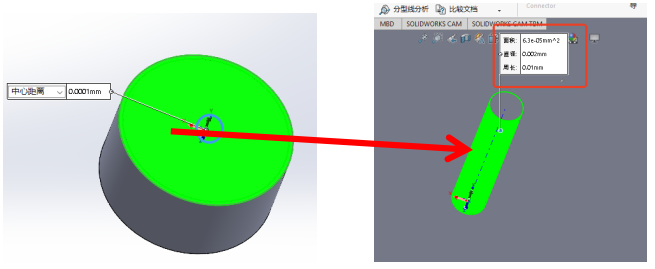

图3（左图）-圆柱，图4（右图）中间圆柱细节图

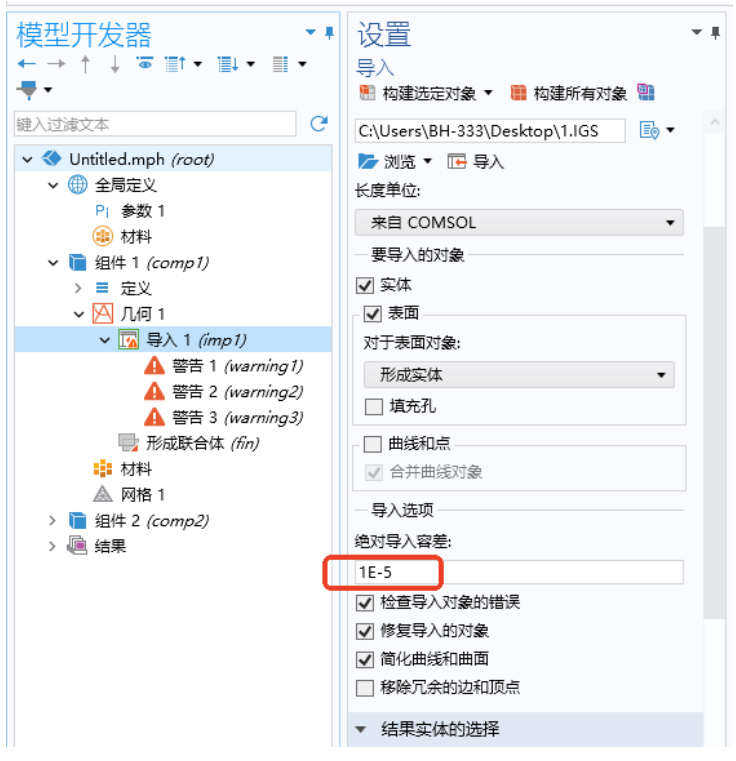

图5 几何体导入至COMSOL
最终出现结果如下图6：中间的圆柱体丢失且出上面薄层圆柱与大圆柱面界面不一致情况，而如果使用COMSOL的自带的几何建模功则能避免此现象的发生。

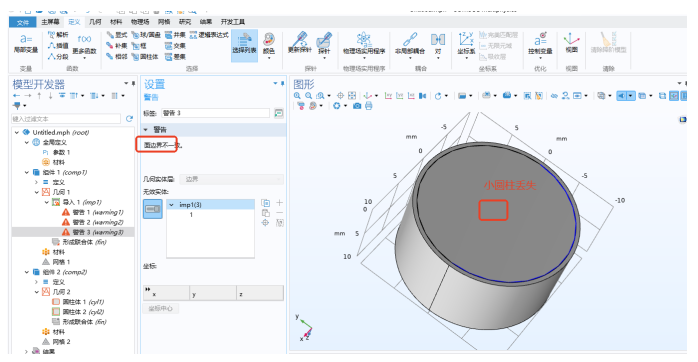

图6 导入COMSOL后的情形
3、网格剖分的协同性
COMSOL的几何模型可直接用于网格划分，其算法 会根据物理场的特性（如梯度变化剧烈的区域）自动优化网格密度，确保计算精度与效率，如下图圆柱绕流案例，通过自带的几何工具进行建模，设置好流体力学物理场后，可直接一键生成网格，且自动在圆柱周围增加边界层，无需手动添加。而专业建模软件生成的几何模型需导出至COMSOl软件需重新分区定义，分布划分划分网格，同时在导入过程中可能因格式转换导致细节丢失（如小孔、薄壁结构），需额外修复。

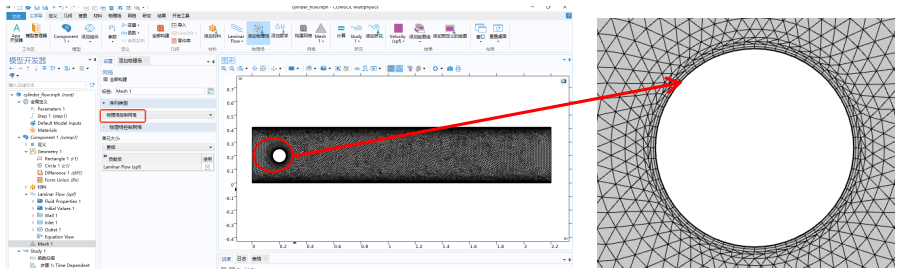

图7 圆柱绕流网格生成图及局部放大图
二、总结与建议
1）在实际工程中，COMSOL与专业三维建模软件常以“互补”形式协作：
正向设计流程：先用SolidWorks等软件完成产品的结构设计（注重制造可行性），再导入COMSOL进行多物理场仿真，验证设计的性能（如散热效率、力学稳定性）。
逆向优化流程：在COMSOL中通过参数化建模快速迭代几何结构（如优化散热片的形状），待方案确定后再导入SolidWorks生成工程图纸，用于生产制造。
这种分工模式既发挥了专业软件在制造设计上的高效性，又利用了COMSOL在物理场仿真中的专业性，实现了“设计-验证-优化”的闭环。
2）COMSOL几何建模的必要性源于其“以物理仿真为核心”的定位—它不仅是构建三维形状的工具，更是连接物理问题与数学模型的桥梁。与专业三维建模软件相比，COMSOL在精度控制、物理属性集成、网格适配性等方面具有显著优势，尤其适合多物理场耦合问题的研究；而专业软件则在制造可行性、复杂曲面造型等领域不可替代。两者协同使用，可最大化发挥各自价值。
三、COMSOL热流固磁仿真硬核技术教程
几何建模作为COMSOL软件仿真的基础，直接通过自带的软件进行几何建模，可以很大程度上减少后面的几何清理过程，有利于网格质量的提升。尤其是后续对于几何结构优化设计的仿真中，参数化建模成为仿真的关键，因此建议大家从最基础的模块出发稳扎稳打，九层之台起于垒土。
为了帮助用户掌握这个能力，我的COMSOL热流固磁仿真硬核技术专题课程一《二维/三维几何建模全解》视频教程重磅来袭！从软件基础到二维三维高阶建模，28 讲实战教学，搭配大量综合实例，手把手教你掌握 Comsol 核心技能。提供答疑服务，无论是工程设计、科学研究，还是职场晋升，这套课程都能让你脱颖而出！
本教程聚焦 Comsol 软件应用，首先通过软件概述及课程安排模块，介绍热流固磁课程体系、软件功能与发展历程，并对比 COMSOL 与 ANSYS；接着在二维几何建模专题中，系统讲解界面操作、绘图设置、几何序列、布尔运算等基础与高级功能，搭配三个综合实例强化实操；最后三维几何建模专题涵盖三维几何体创建、二维转三维、布尔操作、参数化建模等内容，通过四个综合实例（含参数化建模实例）提升三维建模能力，从基础操作到复杂实例逐步深入，帮助学习者全面掌握 Comsol 几何建模技术。以下是课程安排下：
